摘  要

　　　本次模具设计的内容是“鼠标按键注塑模具设计”。其结构简单，只有一个内侧抽，然后上下开模而成。但是，其精度要求较高，需要与鼠标上盖进行配合，使用户使用的过程中感到光滑、舒适。由于一模多腔会造成材料的流动分布不均，从而导致制品的质量下降，所以本套模具采用了一模两腔对称分布，这样就避免了制品质量不高的问题。

　　　本次设计的主要工作是模具3D的设计和3D仿真动画。所用的软件是Pro/E，二维工程图用的是AutoCAD。主要设计流程是由Pro/E画出3D（*prt格式）图形然后转为2D（*drw格式）工程图，再由2D工程图导出AutoCAD能够识别的2D图形（*dwg格式）。鼠标是现代社会一个必不可少的产品，他是随着电脑的诞生而出现的，他的诞生给我们带来了很多方便。所以，在我们追求方便的同时又追求外观美，要想有好的外观就要有好的模具来成型，那么对于模具的精度要求就会很高的。通过这次的设计，又对专业知识进行了系统的总结，从中也学到了不少的东西，对专业知识的认识更加深刻了。这次设计对我受益匪浅。

关键词：鼠标按键、注塑模具、ABS

目  录

摘  要 II

目 录 III

1 塑件的设计及工艺分析 1

1.1 塑件设计要求 1

1.2 塑件材料的确定 2

1.3 塑料的收缩率的确定 2

1.4 模具种类与模具设计的关系 2

1.5 塑件的设计过程 3

2 塑件的尺寸精度 7

3 模具分型过程及结构 8

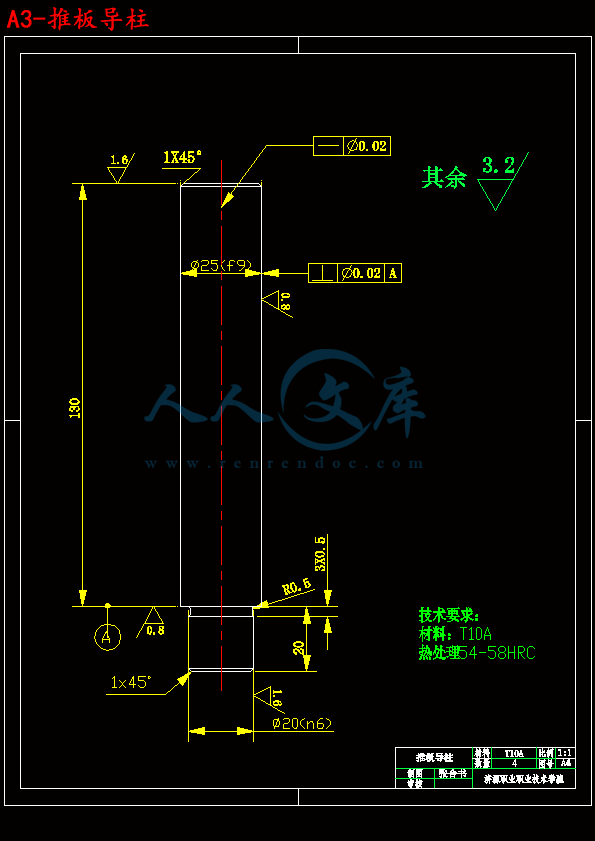

4 模架的制作过程 14

5 注射机的选用 17

6 注塑机参数校核 21

6.3 模具与注塑机安装部分相关尺寸校核 21

6.4 模具闭合高度校核 21

6.5 开模行程校核 21

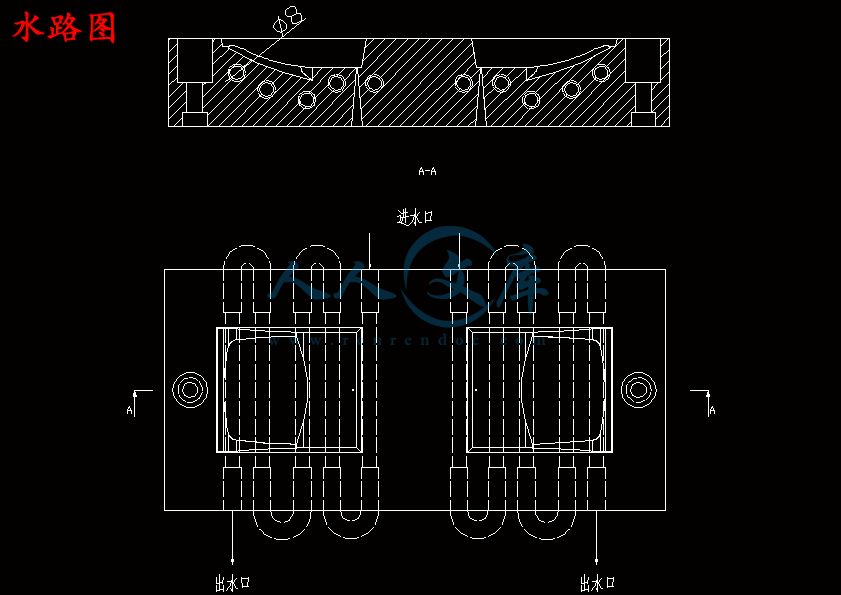

7 冷却系统 22

7.1 冷却回路所需的总面积计算 22

7.2  冷却回路的设计 23

8 总装图 25

致  谢 27

参考文献 28

 1 塑件的设计及工艺分析

1.1 塑件设计要求

　　　该产品用于鼠标上，其装配时要与鼠标上盖和内部的卡勾相互配合，要求精度相对较高。该产品的形状不是很复杂，加工的时候就曲面的精度要求较高，其余部分精度可以降低。由于该产品要经常使用，并且频率很高，所以要求有一定的韧性，经过分析各种材料，ABS塑料是一种比较合适的材料。模具型腔用一模两腔，这样出来的塑件精度相对于一模多腔会高很多。该产品是大批量生产，采用了自动脱模、自动卸料机构，可以实现完全自动化生产。本套模具是三板式模具（点浇口双分型面）。
