摘 要
本实用新型提供一种立式玉米收获机的摘穗茎秆切碎复合装置，包括摘穗棍，拉茎棍，喂入口，定刀和滚刀，其中摘穗棍和拉茎棍两两成对并设有一定间隙，其轴线在铅垂面内相互平行安置在壳体上，且每对拉茎棍位于一对摘穗棍后方，其特征在于：喂入口设置在每对拉茎棍的后方，其中心线位于每对拉茎棍的对称线上，定刀固定在喂入口末端的一侧，与其配合的滚刀安装在壳体上，其滚刀轴与拉茎棍是棍轴平行。本实用新型的摘穗棍，拉茎棍，滚刀的轴线相互平行安装，有成对的摘穗棍，拉茎棍实现摘穗和挤压输送玉米茎秆到喂入口，由定刀和滚刀配合按长度切碎玉米茎秆。
关键词：穗茎兼收，收集装置，摘穗装置，切碎装置
Abstract
The utility model provides a vertical corn harvest machine pick spike stalks chopped laminating device，Including pick spike stick, pull stem rod, hello entrance, the fixed knife and hob，Among them pick spike stick and pull stem rod paired with certain opposite clearance，The vertical axis in lead in-plane parallel placed in the shell，And each to pull stem rod is located in a pair of picking spike stick rear，Its features are: hello entrance to pull stem set on each stick rear，Located in the center of each pull stem rod symmetric online，The fixed knife fixed in the end of the fed entrance to the opposite side，Instead of hob with installed in the shell, its hob axes and pull stem rod is stick axis parallel。The utility model has the ear pull rod, the pick of the stem rod, hob axis parallel installations，Your right ear stick, pull stem vintage pick spike and extrusion stick realize conveying corn stalks to feed entry by the fixed knife and hob, according to the length of corn stalks with chop。
Key words: Spike stalks destinations，Collection devices，Pick spike device，Chopped device
目 录
第一章 引言 1
1.1课题研究的目的和意义 1
1.2 国内外研究开发的现状及趋势 2
1.2.1 国内玉米收获机的研制状况 2
1.2.2 国外玉米收获机的研制状况及趋势 3
1.3 课题研究的主要内容 5
1.4 课题的创新设计 5
第二章 总体方案的设计 6
2.1 设计的基本原理 6
2.2总体结构与工作原理 6
第三章 关键部件设计 9
3.1往复式切割器 9

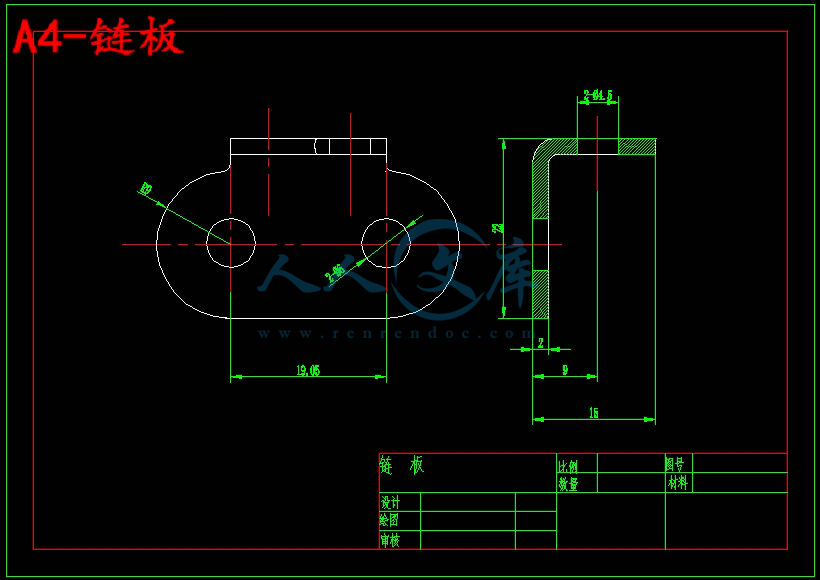

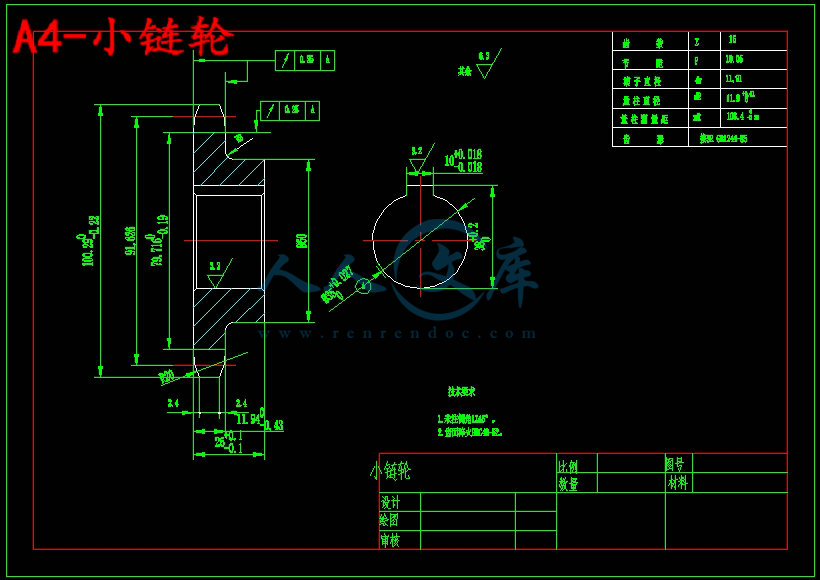

3.2夹持输送装置 10
3.3玉米摘穗装置方案设计 10
3.4果穗横输送器 14
第四章 主要部件的强度校核 15
4.1 轴的设计与校核 15

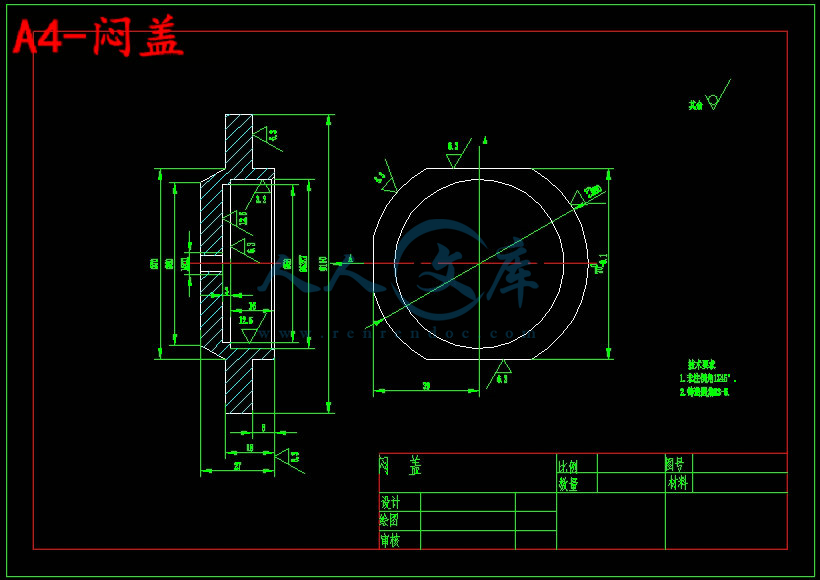

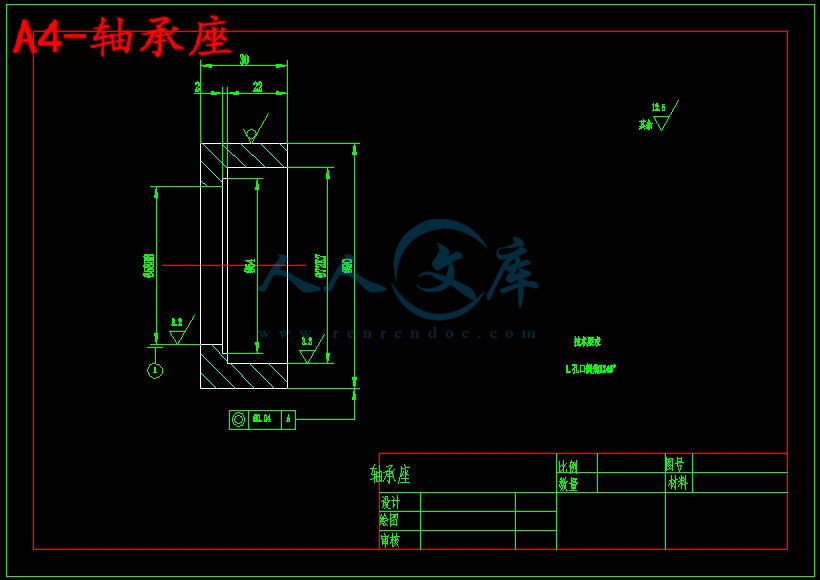

4.2 轴承的设计校核 19
4.3 键的强度校核 20
结论 22
参考文献 23
致谢 24
第一章 引 言
1.1课题研究的目的和意义
玉米是我国三大粮食作物之一，是仅次于小麦的主要粮食作物，是优质饲料和重要的工业原料，同时秸秆还是畜牧业的重要饲料。搞好玉米的生产加工和秸秆的综合利用对农业、农民、农村乃至整个国民经济发展都具有重要意义。我国21各省、市、自治区都有玉米种植。种植面积、总产量仅次于美国，居世界第二位，玉米年产量达12029万吨，约占世界玉米总产量的18%。玉米生产对工农业的发展起着举足轻重的作用。目前，我国的小麦收获已基本实现了机械化，而玉米机收水平只有5%，成为玉米生产过程的瓶颈和难点。玉米生产机械化水平低严重影响了农业生产机械化的整体水平，阻碍了农业现代化的进程。
造成玉米生产机械化水平低的主要原因，一是农机与农艺不配套。采用一年两作地区多采用套作种植，行距不相等，不便于机械作业；二是现有玉米生产机型少，供农民选择的余地小，功能单一不能很好满足不同用户的需求。有的用户需要灭茬、有的需要秸秆兼收、有的需要青储等等；三是玉米生产机械特别是收获机械造价高，利用率低，农民一次性投资大，投资回收期长。此外，农民焚烧秸秆问题一个重要的原因是没有合适的穗茎兼收型玉米收获机，将玉米秸秆回收利用，用于畜牧饲料，减少对秸秆的焚烧造成的空气污染。
玉米收获机械化可以带动玉米的产业化种植，减轻农民劳动强度。而秸秆可以直接粉碎还田增加土壤的有机质含量，或者秸秆回收用于饲料，为大力发展畜牧业提供丰富的饲料保障，有效地改善农牧业的产业结构，使得畜牧业比重进一步提高，农牧业发展处于良性循环，从而增加了农民收入。避免秸秆焚烧带来的资源浪费和大气污染，严重影响道路交通和民航的正常运营。因此，结合我国国情和各种使用条件，研制一种新型穗茎兼收玉米联合收获机（即一次完成玉米果穗、茎秆的收获）既适应农民传统收获玉米的习惯，又增加了茎秆青贮收获，具有十分重要的现实意义。
社会经济效益:把农民和畜牧养殖户从繁重的体力劳动中解放出来，一台机械收获效率每天可代替60个手工劳动者的作业效率，大大缩短了秋收秋种时间和养殖户头痛的饲料收集问题，还可带动畜牧业的发展和第三产业的发展。
从根本上增加了农民、机手和养殖专业户的收入，解放了生产力，大大减轻了农民的劳动强度，提高了广大农民的生存质量，使农民有更多的时间从事其它产业的发展。
环保效益，解决秸秆焚烧造成污染，确保高速公路、机场等公用设施的安全，利于保护环境。
