摘 要
本文是对滑动轴承盖零件加工应用及加工的工艺性分析，主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法，设计合理的加工工艺过程。
机床夹具的种类很多，其中，使用范围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要内容是设计加工对接平面手动夹具。
关键词：滑动轴承盖，加工工艺，加工方法，工艺文件，夹具
Abstract
This paper is of sliding bearing cover parts processing the application and processing of process analysis, mainly including the selection of the parts diagram analysis, the semifinished materials, parts of the clamping, the process route of making, tool selection, cutting the amount of determination, the process file to fill. Choose the correct processing method, design reasonable processing technology.
There are many types of machine tools, including the use of the most widely used universal fixture, standard size has been standardized, and a professional factory for production. And it is widely used in mass production, and it is a special fixture for the service of a particular workpiece. The main content of this paper is to design and process the butt plane manual fixture.
Key words: sliding bearing cap, machining process, machining method, process document, fixture
目 录
摘 要 II
Abstract III
第1章 绪论 1
第2章 加工工艺规程设计 3
2.1 零件的分析 3
2.1.1 零件的作用 3
2.1.2 零件的工艺分析 3
2.2 滑动轴承盖加工的主要问题和工艺过程设计所应采取的相应措施 4
2.2.1 孔和平面的加工顺序 4
2.2.2 孔系加工方案选择 4
2.3 滑动轴承盖加工定位基准的选择 5
2.3.1 粗基准的选择 5
2.3.2 精基准的选择 5
2.4 滑动轴承盖加工主要工序安排 5
2.5 机械加工余量、工序尺寸及毛坯尺寸的确定 6
2.6确定切削用量及基本工时（机动时间） 7
2.7 时间定额计算及生产安排 15
第3章 铣T2面夹具设计 20
3.1 夹具的分类和作用 20
3.3 夹具的组成 21
3.4夹具设计 22
3.4.1定位基准的选择 22
3.4.2切削力及夹紧力的计算 22
3.5定位误差的分析 24

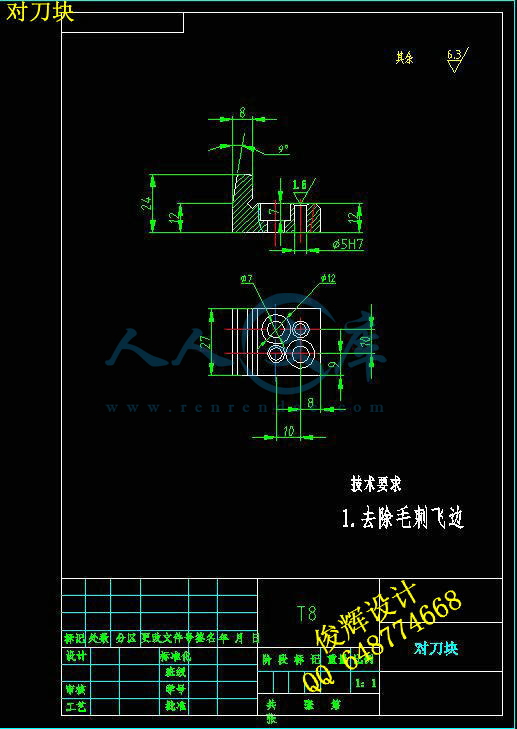

3.6 定向键与对刀装置设计 25
3.7夹具设计及操作的简要说明 27
总 结 29
参 考 文 献 30
致谢 31
第1章 绪论
机械加工工艺是指用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使其成为合格零件的全过程，加工工艺是工人进行加工的一个依据。
机械加工工艺流程是工件或者零件制造加工的步骤，采用机械加工的方法，直接改变毛坯的形状、尺寸和表面质量等，使其成为零件的过程称为机械加工工艺过程。比如一个普通零件的加工工艺流程是粗加工-精加工-装配-检验-包装，就是个加工的笼统的流程。
机械加工工艺就是在流程的基础上，改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品 或半成品，是每个步骤，每个流程的详细说明，比如，上面说的，粗加工可能包括毛坯制造，打磨等等，精加工可能分为车，钳工，铣床，等等，每个步骤就要有详 细的数据了，比如粗糙度要达到多少，公差要达到多少。
技术人员根据产品数量、设备条件和工人素质等情况，确定采用的工艺过程，并将有关内容写成工艺文件，这种文件就称工艺规程。这个就比较有针对性了。每个厂都可能不太一样，因为实际情况都不一样。
总的来说，工艺流程是纲领，加工工艺是每个步骤的详细参数，工艺规程是某个厂根据实际情况编写的特定的加工工艺。
机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写 成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及 检验方法、切削用量、时间定额等。
制订工艺规程的步骤
1) 计算年生产纲领，确定生产类型。
2) 分析零件图及产品装配图，对零件进行工艺分析。

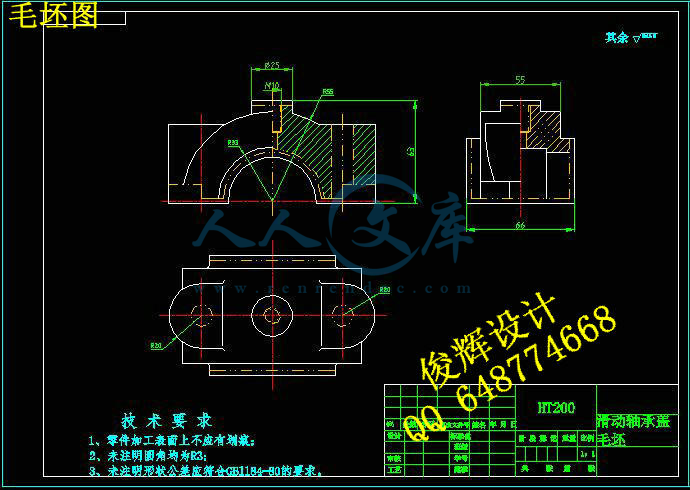

3) 选择毛坯。
4) 拟订工艺路线。
5) 确定各工序的加工余量，计算工序尺寸及公差。
6) 确定各工序所用的设备及刀具、夹具、量具和辅助工具。
7) 确定切削用量及工时定额。
8) 确定各主要工序的技术要求及检验方法。
9) 填写工艺文件。
在制订工艺规程的过程中，往往要对前面已初步确定的内容进行调整，以提高经济效益。在执行工艺规程过程中，可能会出现前所未料的情况，如生产条件的变化，新技术、新工艺的引进，新材料、先进设备的应用等，都要求及时对工艺规程进行修订和完善。
第2章 加工工艺规程设计
2.1 零件的分析
2.1.1 零件的作用
题目给出的零件是滑动轴承盖。滑动轴承盖的主要作用是支承各传动轴，保证各轴之间的中心距及平行度，并保证部件正确安装。因此滑动轴承盖零件的加工质量，不但直接影响的装配精度和运动精度，而且还会影响工作精度、使用性能和寿命。
2.1.2 零件的工艺分析

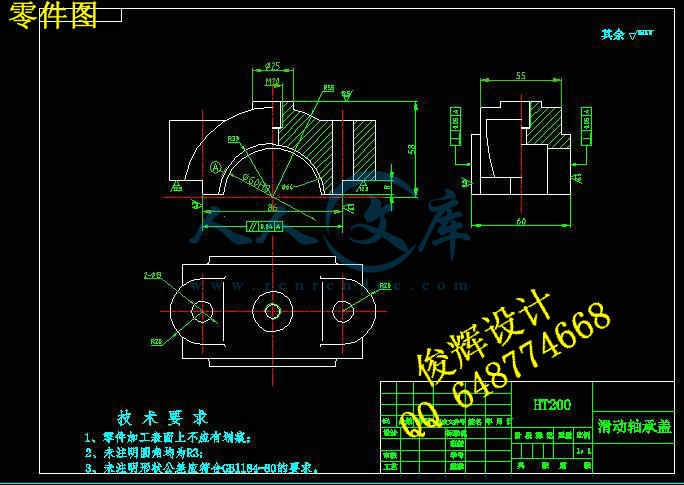

由滑动轴承盖零件图可知。滑动轴承盖是一个滑动轴承盖零件，它的外表面上有4个平面需要进行加工。支承孔系在前后端面上。此外各表面上还需加工一系列螺纹孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下：
（1）以底面为主要加工表面的加工面。这一组加工表面包括：底面的底削加工；其中顶面有表面粗糙度要求为，
（2）以的支承孔为主要加工表面的加工面。这一组加工表面包括：2个前后端面；
（3）以顶面为主要加工平面的加工面。
2.2 滑动轴承盖加工的主要问题和工艺过程设计所应采取的相应措施
由以上分析可知。该滑动轴承盖零件的主要加工表面是平面及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，对于滑动轴承盖来说，加工过程中的主要问题是保证孔的尺寸精度及位置精度，处理好孔和平面之间的相互关系。
由于的生产量很大。怎样满足生产率要求也是加工过程中的主要考虑因素。
2.2.1 孔和平面的加工顺序
滑动轴承盖类零件的加工应遵循先面后孔的原则：即先加工滑动轴承盖上的基准平面，以基准平面定位加工其他平面。然后再加工孔系。滑动轴承盖的加工自然应遵循这个原则。这是因为平面的面积大，用平面定位可以确保定位可靠夹紧牢固，因而容易保证孔的加工精度。其次，先加工平面可以先切去铸件表面的凹凸不平。为提高孔的加工精度创造条件，便于对刀及调整，也有利于保护刀具。
滑动轴承盖零件的加工工艺应遵循粗精加工分开的原则，将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。
2.2.2 孔系加工方案选择
滑动轴承盖孔系加工方案，应选择能够满足孔系加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外，也要适当考虑经济因素。在满足精度要求及生产率的条件下，应选择价格最底的机床。
根据滑动轴承盖零件图所示的滑动轴承盖的精度要求和生产率要求，当前应选用在组合机床上用镗模法镗孔较为适宜。
（1）用镗模法镗孔
在大批量生产中，滑动轴承盖孔系加工一般都在组合镗床上采用镗模法进行加工。镗模夹具是按照工件孔系的加工要求设计制造的。当镗刀杆通过镗套的引导进行镗孔时，镗模的精度就直接保证了关键孔系的精度。
采用镗模可以大大地提高工艺系统的刚度和抗振性。因此，可以用几把刀同时加工。所以生产效率很高。但镗模结构复杂、制造难度大、成本较高，且由于镗模的制造和装配误差、镗模在机床上的安装误差、镗杆和镗套的磨损等原因。用镗模加工孔系所能获得的加工精度也受到一定限制。
（2）用坐标法镗孔
在现代生产中，不仅要求产品的生产率高，而且要求能够实现大批量、多品种以及产品更新换代所需要的时间短等要求。镗模法由于镗模生产成本高，生产周期长，不大能适应这种要求，而坐标法镗孔却能适应这种要求。此外，在采用镗模法镗孔时，镗模板的加工也需要采用坐标法镗孔。
用坐标法镗孔，需要将滑动轴承盖孔系尺寸及公差换算成直角坐标系中的尺寸及公差，然后选用能够在直角坐标系中作精密运动的机床进行镗孔。
2.3 滑动轴承盖加工定位基准的选择
