摘 要
数控机床即数字程序控制机床，是一种自动化机床，数控技术是数控机床研究的核心，是制造业实现自动化、网络化、柔性化、集成化的基础。随着制造技术的发展，现代数控机床借助现代设计技术、工序集约化和新的功能部件使机床的加工范围、动态性能、加工精度和可靠性有了极大的提高。
本次设计通过对现有数控钻铣床的分析研究，提出一种新的设计方案,其自动化程度更高，结构也相对比较简单。这一点在论文会得以体现。本方案中，主轴箱采用电磁离合器实现有级变速，在X、Y、Z三个方向上的进给运动均采用滚珠丝杆，而动力则由步进电动机通过调隙齿轮来传递，并且采用单片机进行数字控制。
控制系统采用MCS-51系列单片机，通过扩展程序存储器、数据存储器和I/O接口实现硬件电路的设计。论文中也对软件系统的设计做出了相关说明。
关键词：数控技术 滚珠丝杆 步进电机 单片机系统扩展
ABSTRACT
The numerical control engine bed is the digital process control engine bed, is one kind of automated engine bed, the numerical control technology is the core which the numerical control engine bed studies, is the manufacturing industry realization automation, the network, the flexibility, the integrated foundation. Along with the manufacture technology development, the modern numerical control engine bed with the aid of the modern design technology, the working procedure intensification and the new function part caused the engine bed the processing scope, the dynamic performance, the processing precision and the reliability had the enormous enhancement .
This design tries a new method after the analyze and research of the exited numerical control bed for mill and bore with the higher automatization degrees and the simpler configuration, which will be explained in the paper. In the method, electromagnetism clutch is used for the realization of the level shift in the headstock, and in the motion of , we all adopt ball bearing thread haulm for the X、Y、Z direction ,The power of which is step by step electromotor transferred by gear that used for adjusting gaps. And more, we used singlechip for numerical control.
The control system introduces MCS-51 series singlechip, and the realization of hardware circuit was accomplished by enlarging program memorizer、data memorizer and I/O meet meatus. Also, the paper explained the design for software system.
Keywords: Numerical control technology、Ball bearing thread haulm、
The step by step electromotor、The enlarge for SCM system
目 录
第1章 机床总体布局设计．．．．．．．1
1.1机床总体尺寸参数的选定．．．．．．．．．．．．．．．．．．．．．．．．．．1
1.2机床主要部件及其运动方式的选定．．．．．．．．．．．．．．．．．1
1.2.1 主运动的实现.．．．．．．．．．．．．．．．．．．．．．．．．1
1.2.2 进给运动的实现.．．．．．．．．．．．．．．．．．．．．．．1
1.2.3 数字控制的实现.．．．．．．．．．．．．．．．．．．．．．．．．．．．1
1.2.4 机床其它零部件的选择．．．．．．．．．．．．．．．．1
1.3机床总体布局的确定 ．．．．．．．．．．．．．．．．．．．．．．．2
第2章 主运动的设计．．．．．．．．．．．．．．．．．．．．．．．．．3
2.1议定转速图．．．．．．．．．．．3
2.1.1确定结构式和结构网式．．．．．．．．．．．．．．3
2.1.2拟定转速图．．．．．．4
2.1.3确定各齿轮的齿数．．．．．．．．．．．．．．5
2.1.4传动系统图的拟定．．．．．7
2.2主传动主要零件的强度计算．．．．．．．．．．．．．．．．．．8
2.2.1电动机的选择．．．．．．8
2.2.2齿轮传动的设计计算．．．．．．．．．．．．．．．．．9
2.3轴的设计计算．．．．．．．12
2.3.1各传动轴轴径的估算．．．．．．．．．．．．．．．．．．．．．．．12
2.3.2各轴段长度值的确定．．．．．．．．．．．．．．．．．．．．．．14
2.3.3轴的刚度与强度校核．．．．．．．．．．．．．．．．．．．．．14
2.4离合器的选用 ．．．．．．27
第3章 进给系统的设计计算 ．．．．．．．．．．．．．．．．27
3.1垂直进给系统的设计计算 ．．．．．．．．．．．．．．．．．．．．．．27
3.1.1脉冲当量和传动比的确定．．．．．．．．．．．．．．．．．．．28
3.1.2滚珠丝杠设计计算．．．．．．．．．．．．．．．．．．．．．．．．．29
3.1.3步进电机的选择．．．．．．．．．．．．．．．．．．．．．33
3.1.4滚珠丝杆副的预紧方式．．．．．．．．．．．．．．．．．．．．．．．．．．34
3.1.5齿轮传动消隙．．．．．．．．．．．．．．．．．．．．．．．．．．．35
3.2横向进给系统的设计计算．．．．．．．．．．．．．．．．．．．．．．35
3.2.1脉冲当量和传动比的确定．．．．．．．．．．．．．．．35
3.2.2滚珠丝杠设计计算．．．．．．．．．．．．．．．．．．．．．．37
3.2.3步进电机的选择．．．．．．．．．．．．．．．．．．．．．38
第4章 控制系统的设计．．．．．．．．．．．．．．．．．．．．．．39
4.1控制系统总体方案的拟定．．．．．．．．．．．．．．．．．．．．．．．39
4.2总控制系统硬件电路设计 ．．．．．．．．．．．．．．．．．．40
4.2.1单片机的设计．．．．．．．．．．．．．．．．．．．．．．．．40
4.2.2系统的扩展．．．．．．43
4.2.3键盘、显示器接口设计．．．．．．．．．．．．．．48
4.2.4步进电机控制电路设计．．．．．．．．．．．．．．．．．．．50
4.2.5光电隔离电路设计．．．．．．．．．．．．．．．．．．．．．．53
4.2.6其它接口电路的设计．．．．．．．．．．．．．．．．．．．．．．．54
4.3部分控制程序 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．54
4.3.1直线圆弧插补程序设计 ．．．．．．．．．．．．．．．．．．．．．．．．54
4.3.2直线插补程序．．．．．．．．．．．．．．．．54
4.3.3圆弧插补程序设计．．．．55
4.4控制系统的软件设计．．．．59
4.4.1步进电机控制程序设计 ．．．．．．．．．．．．．．．．．．．．．59
4.4.2 LED动态显示接口程序设计．．．．．．．．．．．．．．．61
结论 ．．．．．．．．．．．．．．．．．．．．64
致谢 ．．．．．．．．．．．．．．．．．．．．．65
参考文献 ．．．．．．．．．．．．．．．66
科技译文．．．．．．．．．．．．．．．．．．．．
实习报告 ．．．．．
第1章 机床总体布局设计

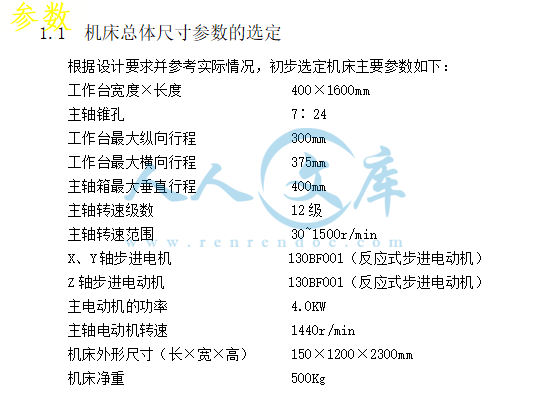

1.1 机床总体尺寸参数的选定
根据设计要求并参考实际情况，初步选定机床主要参数如下：
工作台宽度×长度 400×1600mm
主轴锥孔 7∶24
工作台最大纵向行程 300mm
工作台最大横向行程 375mm
主轴箱最大垂直行程 400mm
主轴转速级数 12级
主轴转速范围 30~1500r/min
X、Y轴步进电机 130BF001（反应式步进电动机）
Z轴步进电动机 130BF001（反应式步进电动机）
主电动机的功率 4.0KW
主轴电动机转速 1440r/min
机床外形尺寸（长×宽×高） 150×1200×2300mm
机床净重 500Kg
1.2 机床主要部件及其运动方式的选定
1.2.1 主运动的实现
因所设计的机床要求能进行立式的钻和铣，垂直方向的行程比较大,因而采用工作台不动,而主轴箱各轴向摆放为立式的结构布局；为了使主轴箱在数控的计算机控制上齿轮的传动更准确、更平稳，工作更可靠，主轴箱主要采用液压系统控制滑移齿轮和离合器变换齿轮的有级变速。
1.2.2 进给运动的实现
本次所设计的机床进给运动均由单片机进行数字控制，因此在X、Y、Z三个方向上，进给运动均采用滚珠丝杠螺母副，其动力由步进电机通过调隙齿轮传递。
1.2.3 数字控制的实现
采用单片机控制，各个控制按扭均安装在控制台上，而控制台摆放在易操作的位置，这一点须根据实际情况而定。
1.2.4 机床其它零部件的选择
考虑到生产效率以及生产的经济性，机床附件如油管、行程开关等，以及标准件如滚珠丝杠、轴承等均选择外购形式。
1.3 机床总体布局的确定
根据以上参数及主要部件及其运动方式，则可拟定机床的总体布局图，详细图纸请参照1号A1图纸。
第2章 主传动的设计
2.1 议定转速图
2.1.1 确定结构式和结构网式：
1.主传动的确定，和公比Ф的确定：
根据ZJK-7532的使用说明书，初步定主轴转速范围为95～1600r／min，
则Ф＝=＝＝1.29 ………………………………(2.1)
由设计手册取标准值得：Ф=1.26。
令，则 ……………(2.2)
则取。
2.确定变速组和传动副数目：
大多数机床广泛应用滑移齿轮的变速方式，为了满足结构设计和操纵方便的要求，通常采用双联或三联滑移齿轮，因此主轴转速为12级的变速系统，总共需要三个变速组。
3.确定传动顺序方案：
按着传动顺序，各变速组排列方案有：
12＝3×2×2
12＝2×3×2
12＝2×2×3
从电机到主轴，一般为降速传动。接近电机处的零件，转速较高，从而转矩较小，尺寸也就较小。如使传动副较多的传动组放在接近电机处，则可使小尺寸的零件多些，而大尺寸的零件可以少些，这样就节省省材料，经济上就占优势，且这也符合“前多后少”的原则。从这个角度考虑，以取18=3×3×2的方案为好，本次设计即采用此方案。
