摘 要
随着社会文明发展与进步，运输作为手段也不断发展，特别是在汽车行业，滑橇式输送系统在汽车制造中得到了广泛的使用。本次设计的链式动力滚床能在高温和低温的环境下工作，也能够低速运行，以及它的柔性化输送的优点，具有很高的生产率，由于链式动力滚床输送与运行速度稳定，工作过程中所消耗的功率校小，寿命长，所以获得了汽车制造业的青睐。链式动力滚床的设计主要包括，减速电机的选型以及载荷的计算与校核，链条的选择，链轮的设计，驱动链轮轴的设计以及动力棍子轴的设计，校核轴的疲劳强度，张紧装置的设计，滚动轴承的选择与计算等。
关键词：(滑橇式输送系统、运输、速度、链式动力滚床)
ABSTRACT
With the development of social civilization and progress, as a means of transport is also growing, especially in the automotive industry, skid conveyor systems in the automobile industry have been widely used. The dynamic design of the chain roller bed to the high temperature and low temperature working environment, can also be low speed, as well as its flexible conveying the advantages of high productivity, power roller bed conveyor chain speed and stability , work the power consumed in the process school, long life, so get the favor of the automobile industry. Chain Power Roller bed design includes, gear motor selection and load calculation and checking, the choice of the chain, sprocket design, driven chain wheel axle design and the design of power stick, check the fatigue strength of shafts , tensioning device design, bearing selection and calculation.
Keywords：(Skid conveyor system、Transport、Speed、Chain Power Roller Bed)
目 录
1 绪论 1
1．1 滑橇输送机的发展及其行业现状 1
1．1．1 滑橇式输送机的发展 1
1．1．2 我国滑橇式输送机的行业现状 1

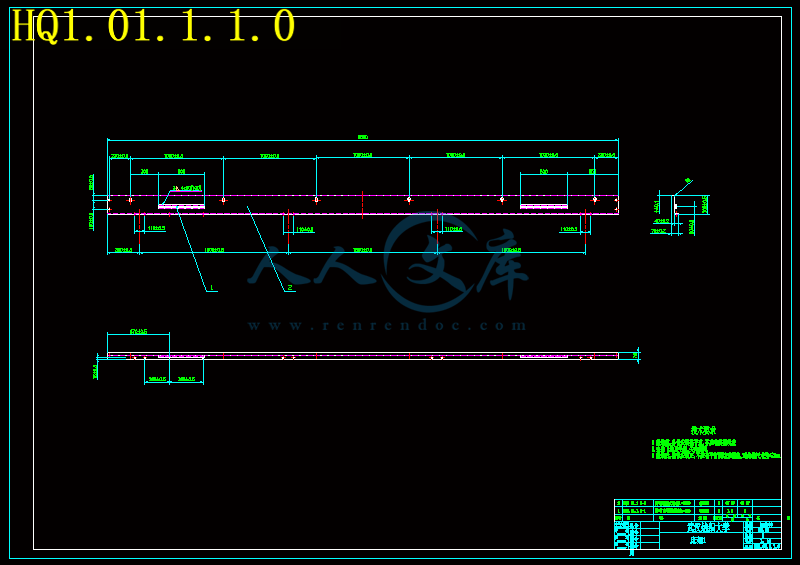

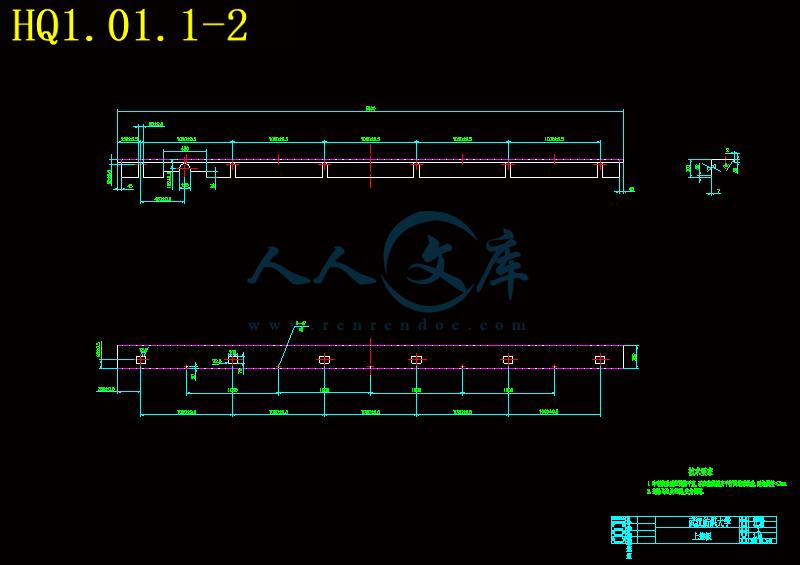

1．2 滑橇输送机链式动力滚床主要组成 2

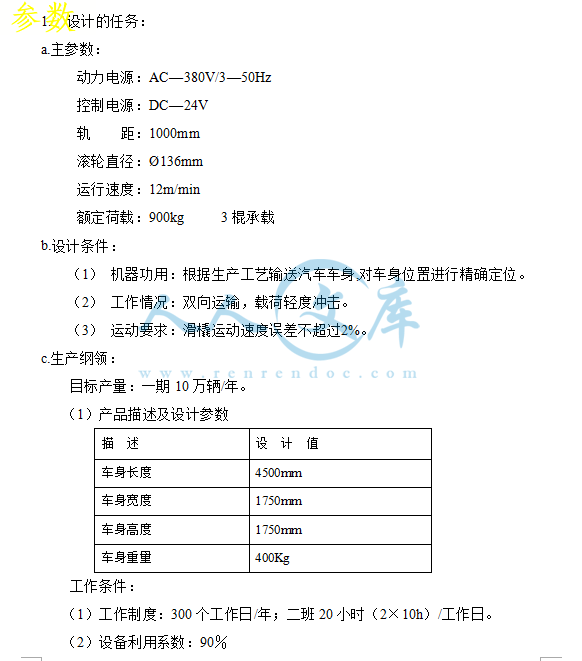

2 总体传动系统方案的拟定 3
2．1 传动方案设计 3
2．1．1 传动方案的要求 3
2．1．2 拟定传动方案 3
3 减速电机的选型及计算 4
3．1 减速电机的选型 4
3．2 减速电机的相关计算 5
4 动力辊子设计 8
4．1 动力棍子轴的设计 8
4．1．1 轴的分类 8
4．1．2 轴的设计 10

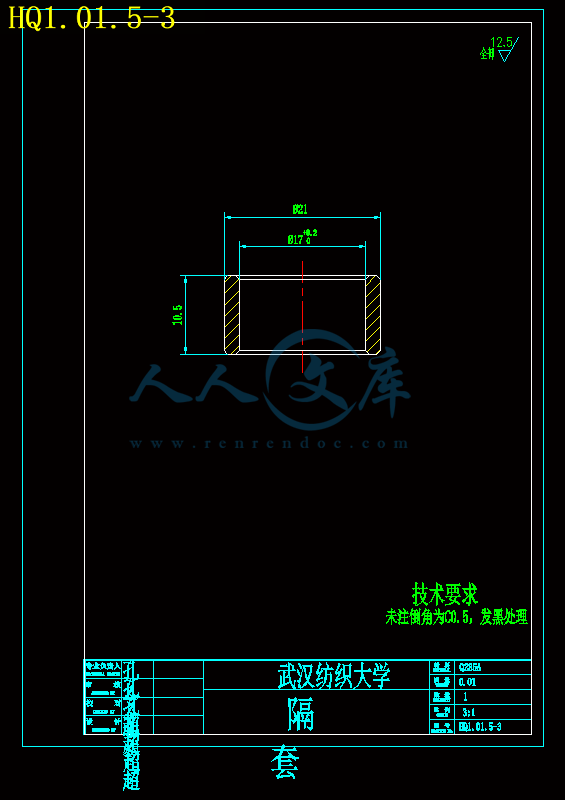

4．2 套筒的设计 13

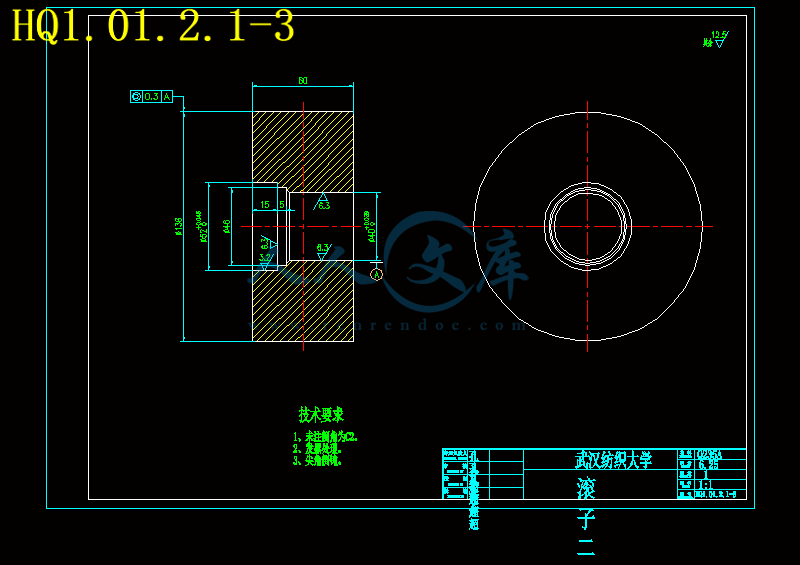

4．3 滚子的设计 14
4．3．1 带轮缘的滚子设计 14
4．3．2 不带轮缘的滚子设计 15
5 链传动设计 15
5．1 链传动的介绍 15
5．1．1 滚子链链轮 15
5．1．2 滚子链链轮的材料及结构设计 17
5．2 滚子链传动设计计算 19
5．3 链传动工作情况分析 23
5．3．1 链传动的运动分析 23
5．3．2链传动的受力分析 25
5．3．3滚子链传动失效形式 26
5．3．4链传动的布置、张紧和润滑 27
6 基于动力辊子的滚动轴承设计 30
6．1 滚动轴承的介绍 30
6．1．1 滚动轴承的工作特点 30
6．1．2 滚动轴承的主要类型 31
6．2 滚动轴承的校核计算 32
6．3 设计总结 33
结束语 35
参考文献 36
外文资料 37
中文翻译 51
致 谢
1 绪论
1．1 滑橇输送机的发展及其行业现状
1．1．1 滑橇式输送机的发展
19世纪末，滑橇输送机已开始在军工、钢铁等行业得到应用。所以，滑橇输送机是机械化输送领域中历史悠久、使用时间长、结构品种多因而占有重要地位的一个部类。
现代的滑橇输送机发展初期，由于受当时的社会整体水平与科技的制约，发展速度比较缓慢。直到20世纪初，一方面社会上各种工业机械的大生产对机械化输送提出了强烈要求。于是，各种形式的输送机陆续问世，生产输送机的专业厂不断建立，像著名的制造输送机的美国WEBB公司，还有如：美国的ASI；日本的NKC、大福与椿本；德国的多尔；英国的海顿和法国的西塔姆、威利等。输送机的产品也已从早期的机构粗大、外表笨重、功能单一、可靠性差和维修不便等低水平阶段发展到现在已是功能完善、调速精度高、可靠性好、有较高技术含量的机械产品。
1．1．2 我国滑橇式输送机的行业现状
滑橇式输送机是由动力滚床、平移滚床、旋转台、举升台、平移机、链式输式送机等各种独立输送单元所组成的组合式输送系统，携带输送物品的橇体依靠托滚或链条的摩擦力实现储存、前进、后退、平移、举升和旋转等复杂功能，具有机动灵活、组合方便、运行平稳、布置紧凑等特点，是汽车和其它大型物体，喷漆、装配的理想运输设备。
我国的输送业是解放后才开始正式建立的，机械化输送业在中国的发展也只有几十年的历史，所以，我国的输送机行业可以算的上是一个年轻的行业。
我国滑橇输送机的生产是从国外同类设备进行测绘和仿制开始的。早期，专业生产厂很少，即使有，规模也不大，滑橇输送机大都是一些专业厂作为非标准产品来生产的，因此，生产效率低，技术不配套，发展非常缓慢。
进入80年代，尤其是改革开放以来，为了满足大规模机械化生产的需求，一个个新兴的以滑橇输送机为主的专业生产厂家如雨后春笋般涌现出来。这些新兴的生产厂家，凡能在激烈竞争中生存下来并迅速发展的，往往都具有知识密集、人才密集、资金密集与信息密集等特点。到80年代末、90年代初，中国的滑橇输送机械进入了飞速发展时期，随着中国经济的进一步腾飞，汽车、摩托车、家电、轻工、化工、钢铁等行业引进了许多国外成套进口设备。其中，有不少是滑橇式输送设备。这些滑橇式输送设备的配套国产化工作，既为滑橇式输送机制造厂提供了市场，又为我国滑橇式输送机行业提供了向先进工业国家学习的机会，促进了我国滑橇式输送机行业的发展。
应该说我国的滑橇式输送机械工业由于底子薄、发展晚、同国外差距较大，目前的整体水平仅相当于国外七、八十年代的水平。至于滑橇输送机行业则更为薄弱。但是，由于国家的大力扶植，大部分新兴的滑橇输送机企业，通过广泛地同国内有关高校联合，共同承担工程、联合开发，有些还与国外的同行进行长期的合作，与国外先进企业联合设计与生产新型的滑橇输送机，并努力与国际接轨。通过这些途径，在很短时间内，使我国的滑橇式输送机制造厂快速地提高了自身的技术水平，个别先进企业将滑橇式输送机产品出口到国外，我国的滑橇输送机械也正逐步走向世界。
