球团矿CX-1型圆盘造球机设计【含CAD图纸、说明书】
收藏
资源目录

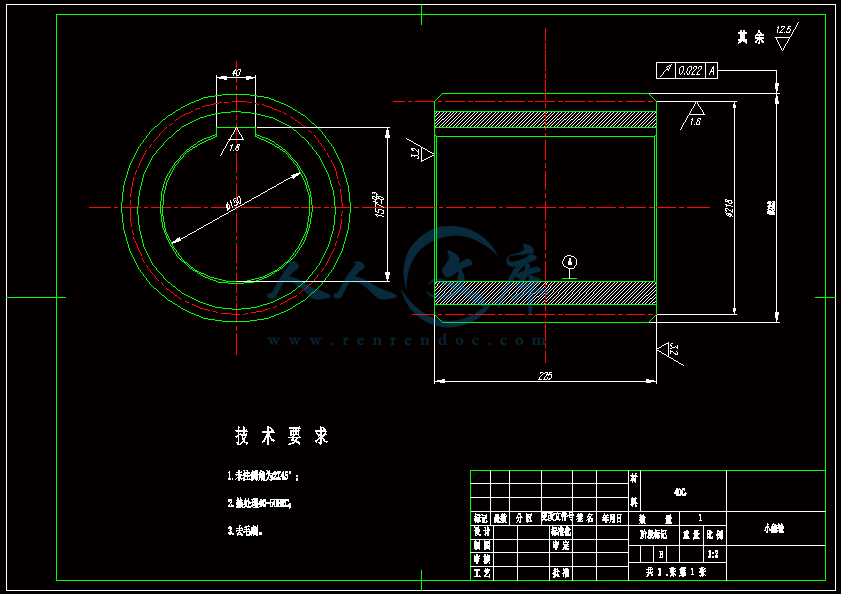

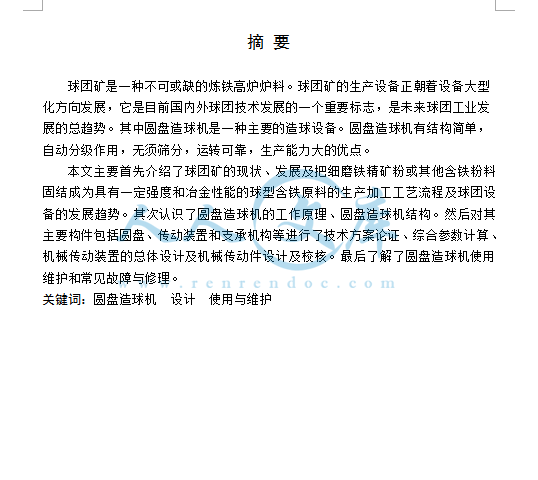

压缩包内文档预览：
编号：15055143
类型：共享资源
大小：3.80MB
格式：ZIP
上传时间：2019-02-26
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
含CAD图纸、说明书
CX-1型圆盘造球机设计
球团矿 CX-1 型圆盘造球机设计
球团矿CX-1型圆盘造球机设计
- 资源描述：
-
- 内容简介：
-
本科生毕业设计,姓 名:,球团矿CX-1型圆盘造球机设计,背景,1.高炉炼铁向着高产、低耗、长寿发展； 2.球团矿良好的冶金性能； 3.球团设备向着大型化方向发展。,设计主要内容,1. 了解球团矿CX-1型圆盘造球机的原理与结构 ; 2. 进行总体方案论证及选型 ; 3. 进行设计参数计算与优化（电动机的驱动功率、传动系统等的力能参数）及结构设计与优化； 4. 计算机绘图完成总机装配图（1# 1张）、零件图（2# 3张）； 5. 完成15000字左右的设计说明书（图、文、表并茂）。,球团矿CX-1型圆盘造球机的原理与结构,圆盘造球机工作原理：将焦炭粉、石灰石粉或生石灰、铁精矿粉混合后，输入圆盘造球机上部的混合料仓内，均匀地向造球机布料，同时由水管供给雾状喷淋水，倾斜（倾角一般为40一50）布置的圆盘造球机，由机械传动旋转，混合料加喷淋水在圆盘内滚动成球。 圆盘造球机结构： 1.伞齿轮传动的圆盘造球机 2.内齿轮圈传动的圆盘造球机 3.内齿轮圈传动的圆盘造球机,圆盘造球机综合参数计算,料球运动及基本方程 造粒过程 自动分级：直径最大的球团处于最外面和表面，细粒物即处于最里层和盘底。 盘高计算 西德鲁奇公司提出的计算圆盘边高的公式： h=0.07D+0.217,功率计算 圆盘造球机的驱动功率有有效功率N1、空载功率N2及刮料功率N3三部分组成。 圆盘倾角计算 圆盘倾角与物料性质和圆盘的转速有关。不同物料其安息角不同，用于不同物料的圆盘，其倾角必须大于物料的安息角。倾角的大小由经验确定，一般为4050。,机械传动装置的总体设计,电机选择 联轴器选择 减速器选择,机械传动件设计,齿轮传动设计 已知输入功率P=28.52KW；转速齿数比4.4；工作寿命8年（设每年工作300天），两班制。 轴的设计及校核 类型、材料 参数计算及结构设计,轴承的选择与校核 选择轴承类型的主要依据：轴承的工作特点和工作环境，轴承所受载荷的大小、方向和性质。 选用接触角较大的角接触球轴承 ，对轴承进行校核 键的选择与校核 键的类型 键的尺寸 键的校核,盘体连接螺栓校核 结构分布 受力分析 强度计算及校核,传动机构的密封润滑,密封 工作环境 密封方式,润滑 润滑剂的选择 润滑方式的选择,造球机使用维护和修理,使用中存在的问题 球盘面积有效利用率低； 盘底钢板磨损快； 盘底粘料严重，刮刀磨损快。 圆盘造球机的操作 水分及添加方式,加料方式 倾角的调整 常见故障与修理 机体出现的常见故障与处理 在造球操作过程中，出现的异常现象及处理方法,结论,设计虽然结束了，但是在这段时间里，我通过对一些参考资料的翻阅和陈老师在旁的指导，使得我所获得的知识、经验非常丰富。对我以后的生产工作奠定了很好的基础。 由于是初次总体设计，而且查阅的
