X62W铣床主轴机械加工工艺规程设计[3D-PROE]【2张CAD图纸、工艺卡片和说明书】

目　　录
摘    要 1
一、前言 2
二、零件的分析 3
（一）零件的作用 3
（二）零件的工艺分析 3
三、工艺规程设计 4
（一）确定毛坯的制造方法 4
（二）基面的选择 4
（三）工艺路线的制定 4
四、定机械加工余量，工序尺寸，毛胚尺寸 7
（一）工艺路线的制定 7
（二）毛胚直径的确定 7
（三）毛胚长度的确定 7
（四）毛胚过度圆角的确定 8
（五）加工余量的确定 8
结    论 10
致    谢 11
参 考 文 献 12
摘   要

在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。

关键词:  工序，工艺，工步，加工余量

一．前言
毕业设计是每个毕业生在搞完毕业生产实习以及完成全部基础课、专业课后进行的，是我们对所学全部课程的一次综合性的检测和复习，也是在走上工作岗位之前的一次理论联系实际的训练，它将为我们今后工作的一次较为全面的准备。
我希望通过本次设计，能够培训自己分析问题的能力，锻炼自己独立处理各方面的问题的能力，为今后走上社会新岗位打下较为结实的基础。
由于能力、水平有限；由于时间的仓促，我的设计中难免存在许多问题和错误，恳请各位老师批评指正。

二．零件的分析
（一）零件的作用
本设计题目为X62w铣床主轴的工艺规程设计, 它夹紧刀具直接参加表面成形运动。因此，它的工作性能对加工质量和机床的生生率有着重要的影响。
由于主轴在一定的转速下，传递一定的扭矩，保证轴上的传动件和轴承的工作条件，况且主轴直接带动刀具进行切削。因袭，对旋转精度、静刚度、抗震性、热变性、耐磨性都有较高的要求。
由于主轴前端的锥孔或面加工的刀具或接杆零件上Φ65k5和Φ40分别装上轴承起支撑作用，所以为了提高耐磨性在前端的锥孔上及Φ88.882h5和Φ65k5的外圆进行热处理淬硬及HRC48-53，况且主轴组件要做轴向移动，传动齿轮安装在套筒上，套筒与主轴考双键传动扭矩。
(二) 零件的工艺分析
从零件图上可以看出共有6组加工面。
1．轴所以的外圆表面包括车Φ88.882,Φ65K6,Φ55,Φ42,Φ40和切槽倒角。
2．轴上两对称键槽。
3．内锥孔保证锥度  Δ7：24
4．钻中心孔Φ17，Φ22
5．钻孔、攻丝M12，M6
6．铣槽15.9
由于零件的几个加工表面都有位置度要求，精度要求，因此，需使用转应夹具。钻端面螺纹孔M12，M6采用的钻模，加工两对称键槽所需的铣床夹具。况且为了提高生产率保证加工质量，降低劳动强度也需采用专用夹具。

三．工艺规程设计

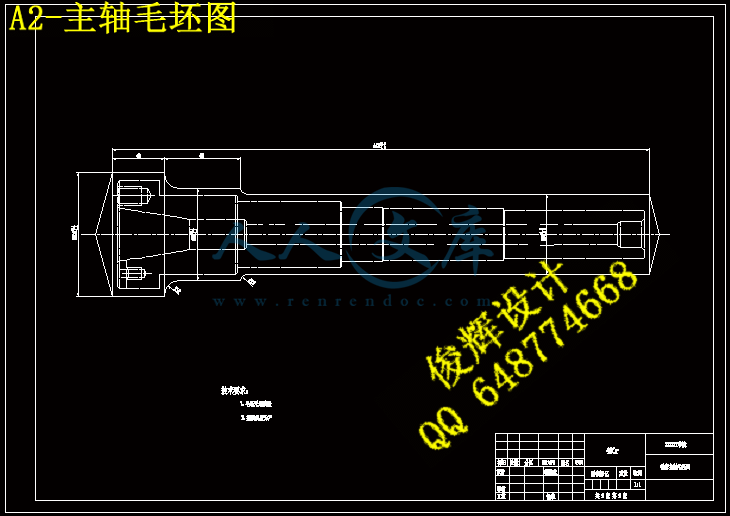

(一)  确定毛坯的制造方法
零件材料为40CR，且是一根中空的阶梯轴，生产批量为中批，同时，由于该零件机械性能要求较高。锻件和型材的组织结构致密。机械性能好，但型材的纤维组织方向明显。况且，该轴工作时所受循环载荷和冲击较大，不宜采用型材，但锻件可获得符合零件受力要求的纤维组织，同时，锻件比型材节约材料。故采用锻件。为进一步保证该轴精度要求采用模段。
(二)  基面的选择
位基面的选择是工艺规程设计中最重要的环节。基面选择正确合理，可以保证加工质量，提高生产效率。
粗基准的选择，对轴类零件来说一般以外圆定为粗基准。因此，选该轴外圆作为粗基准。
精基准的选择，应考虑到基准重合问题。若设计基准与工序基准不重合时必须进行尺寸计算。
(三)  工艺路线的制定
制定工艺路线的出发点是应使用零件的几何形状、尺寸精度及位置精度等技术要求能得到妥善保证。在生产纲领已确定为成批生产的条件下，可以考虑采用外能性机床配以专用夹具，并尽量使工序集中来提高生产率。除此以外，还必须考虑经济效果，以便使生产尽量下阼。
工艺方案的比较与分析
上述两个方案的特点在于：方案一是车后磨且螺纹安排在精车后，便于保证精度要求，况且以加工好的表面为定位基准，这种方案符合典型轴类零件的机械加工工艺过程，能较好地保证各种技术要求，保证另工质量；方案二是先加工轴表面然后发中心线为定位基准加工轴端面螺纹孔M6，M12，这样难以保证加工质量，易产生形位误差。况且使加工复杂，生产效率低。
