ZQ350减速器箱体加工工艺及夹具设计【8张CAD图纸、工艺卡片和说明书】

收藏

资源目录
跳过导航链接。
压缩包内文档预览:(预览前20页/共35页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:1597122    类型:共享资源    大小:1.81MB    格式:ZIP    上传时间:2017-08-22 上传人:俊****计 IP属地:江苏
50
积分
关 键 词:
zq350 减速器 箱体 加工 工艺 夹具 设计 cad 图纸 卡片 以及 说明书 仿单
资源描述:



摘要

在生产过程中,使生产对象(原材料,毛坯,零件或总成等)的质和量的状态发生直接变化的过程叫工艺过程,如毛坯制造,机械加工,热处理,装配等都称之为工艺过程。在制定工艺过程中,要确定各工序的安装工位和该工序需要的工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时间,辅助时间和工作地服务时间。


关键词:
工序,工位,工步,加工余量,定位方案,夹紧力
Abstract


Enable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.


 Keyword:
The process     worker one    worker's step       the surplus of processing     orient the scheme clamp strength


第1章  绪言
箱体零件是机器或部件的基础零件,它把有关零件联结成一个整体,使这些零件保持正确的相对位置,彼此能协调地工作.因此,箱体零件的制造精度将直接影响机器或部件的装配质量,进而影响机器的使用性能和寿命.因而箱体一般具有较高的技术要求.
由于机器的结构特点和箱体在机器中的不同功用,箱体零件具有多种不同的结构型式,其共同特点是:结构形状复杂,箱壁薄而不均匀,内部呈腔型;有若干精度要求较高的平面和孔系,还有较多的紧固螺纹孔等.
箱体零件的毛坯通常采用铸铁件.因为灰铸铁具有较好的耐磨性,减震性以及良好的铸造性能和切削性能,价格也比较便宜.有时为了减轻重量,用有色金属合金铸造箱体毛坯(如航空发动机上的箱体等).在单件小批生产中,为了缩短生产周期有时也采用焊接毛坯.
毛坯的铸造方法,取决于生产类型和毛坯尺寸.在单件小批生产中,多采用木模手工造型;在大批量生产中广泛采用金属模机器造型,毛坯的精度较高.箱体上大于30—50mm的孔,一般都铸造出底孔,以减少加工余量.
第2章 零件工艺的分析
2.1零件的工艺分析
2.1.1要加工孔的Φ150孔、Φ110孔和轴配合度为H7,表面粗糙度为Ra=1.6um 。
2.1.2     其它孔的表面粗糙度为Ra小于6.3um。
2.1.3    箱体的结合面的表面粗糙度为Ra=1.6um,底面表面粗糙度为Ra=12.5 um。
2.1  确定毛坯的制造形式
由于铸铁容易成形,切削性能好,价格低廉,且抗振性和耐磨性也较好,因此,一般箱体零件的材料大都采用铸铁,其牌号选用HT200,中小批量生产,通常采用金属摸机器造型,毛坯的精度较高,毛坯加工余量可适当减少。
2.2 箱体零件的结构工艺性
箱体的结构形状比较复杂,加工的表面多,要求高,机械加工的工作量大,结构工艺性有以下几方面值得注意:
2.1.1本箱体加工的基本孔可分为通孔和阶梯孔两类,其中通孔加工工艺性最好,阶梯孔相对较差。
2.1.2箱体的内端面加工比较困难,结构上应尽可能使内端面的尺寸小于刀具需穿过之孔加工前的直径,当内端面的尺寸过大时,还需采用专用径向进给装置。
2.1.3为了减少加工中的换刀次数,箱体上的紧固孔的尺寸规格应保持一致,本箱体紧固孔直径为17。
第3章 拟定箱体加工的工艺路线
3.1    定位基准的选择
定位基准有粗基准和精基准之分,通常先确定精基准,然后确定粗基准。
3.1.1   精基准的选择
根据大批大量生产的箱体通常以面和孔为精基准,合箱前,箱盖以结合面及两个Φ17孔作为定位精基准,下箱体也以结合面及其两个Φ17孔作为定位精基准,合箱后,则以底面及两个Φ17孔作为定位精基准,即经典的“一面两销”,这种定位方式很简单地限制了工件六个自由度,定位稳定可靠,这种定位方式夹紧方便,工件的夹紧变形小;易于实现自动定位和自动夹紧,且不存在基准不重合误差。
3.1.2 基准的选择
粗基准选择应当满足以下要求:
(1)粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面,则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。
(2) 选择加工余量要求均匀的重要表面作为粗基准。例如:机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准,加工床身的底面,再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量,使表层保留而细致的组织,以增加耐磨性。
(3) 应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。
(4) 应尽可能选择平整、光洁、面积足够大的表面作为粗基准,以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准,必要时需经初加工。
(5) 粗基准应避免重复使用,因为粗基准的表面大多数是粗糙不规则的。多次使用难以保证表面间的位置精度。
 根据粗基准的选择原则,要以非加工表面为粗基准,且粗基准只能使用一次,对本工件来说,箱盖以Φ150端面作为定位粗基准,观察面作为辅助基准,下箱体则是以底面作为定位粗基准准,以另外两侧面作为辅助基准。
3.2 加工路线的拟定
3.2.1   箱体工艺路线
ZQ350箱盖
工序01:铸造
工序02:人工时效
工序03:粗铣、半精铣、精铣ZQ350箱盖结合面
工序04:锪10-Φ35深4,钻10-Φ17孔
工序05:钻、攻2-M12螺纹
工序06:铣观察孔端面
工序07:钻观察孔端面上4-Φ3孔、钻、攻8-M8螺纹

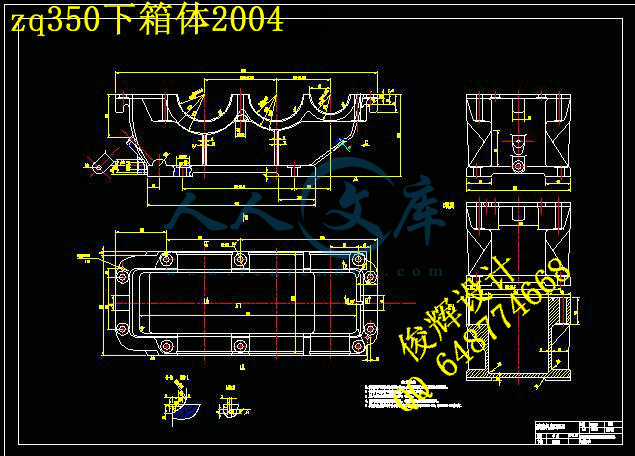

ZQ350下箱体
工序01:铸造
工序02:人工时效
工序03:粗铣、半精铣、精铣ZQ350下箱体结合面、铣油槽
工序04:铣ZQ350下箱体底面
工序05:刮平10-Φ35,钻10-Φ17孔
工序06:刮平4-Φ35,钻4-Φ17孔
工序07:刮平放油孔Φ35,钻、攻M201.5螺纹
工序08:铣测油孔端面
工序09:钻测油孔端面上Φ12孔
合箱后
工序01:钻、铰2-Φ10锥销孔、并打入锥销
工序02:铣轴承孔端面
工序03:粗镗、半精镗、精镗各轴承孔及密封槽
工序04:打开箱体,去毛刺,清铣、重新装配、打入锥销、拧紧螺栓
工序05:检验至图纸要求、入库

内容简介:
机械加工工序卡片 工 序 名 称 粗铣、半精铣、精铣 油槽 工序号 03 零件数量 1 零件号 零件名称 箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 卧式铣床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 粗铣 箱体结合面 圆柱铣刀 、 游标卡尺 170 2 半精铣 箱体结合面 圆柱铣刀、游标卡尺 170 3 精铣 箱体结合面 圆柱铣刀、游标卡尺 170 4 铣油槽 三面刃铣刀、游标卡尺 1000 设计者: 指导老师 共 7页 第 1 页 机械加工工序卡片 工 序 名 称 铣 箱体底面 工序号 04 零件数量 1 零件号 零件名称 箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 立 式铣床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 铣 箱体底面 端铣刀 、 游标卡尺 275 设计者: 指导老师 共 7页 第 2 页 机械加工工序卡片 工 序 名 称 刮平 105,钻 10 工序号 05 零件数量 1 零件号 零件名称 箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 摇臂钻床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 刮平 105 刮孔钻 、 游标卡尺 750 20 0 2 钻 107 孔 麻花钻、游标卡尺 1600 0 设计者: 指导老师 共 7页 第 3 页 机械加工工序卡片 工 序 名 称 刮平 45,钻 47孔 工序号 06 零件数量 1 零件号 零件名称 箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 摇臂钻床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 刮平 45 刮孔钻 、 游标卡尺 750 20 2 钻 47 孔 麻花钻、游标卡尺 1600 设计者: 指导老师 共 7页 第 4 页 机械加工工序卡片 工 序 名 称 刮平放油孔 35,钻、攻纹 工序号 07 零件数量 1 零件号 零件名称 箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 立式 钻床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 刮平放油孔 35 刮孔钻 、 游标卡尺 750 20 2 钻 纹底孔 17 麻花钻、游标卡尺 1000 3 攻 纹 丝锥、量规 375 设计者: 指导老师 共 7页 第 5 页 机械加工工序卡片 工 序 名 称 铣测油孔端面 工序号 08 零件数量 1 零件号 零件名称 箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 立式 铣床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 铣测油孔端面 立铣刀 、 游标卡尺 400 设计者: 指导老师 共 7页 第 6 页 机械加工工序卡片 工 序 名 称 钻测油孔端面上 12 孔 工序号 09 零件数量 1 零件号 零件名称 箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 立式 钻床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 钻测油孔端面上 12 孔 麻花钻 、 游标卡尺 1200 设计者: 指导老师 共 7页 第 7 页 机械加工工序卡片 工 序 名 称 钻 20 锥销孔、并打入锥销 工序号 01 零件数量 1 零件号 零件名称 体(合箱) 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 摇臂钻床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 钻 20 锥销孔 特制麻花钻 、 游标卡尺 1400 2 打入锥销 设计者: 指导老师 共 3页 第 1 页 机械加工工序卡片 工 序 名 称 铣轴承孔端面 工序号 02 零件数量 1 零件号 零件名称 体(合箱) 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 摇臂钻床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 铣轴承孔端面 立铣刀 、 游标卡尺 1000 157 设计者: 指导老师 共 3页 第 2 页 机械加工工序卡片 工 序 名 称 粗镗、半精镗、精镗各轴承孔及密封槽 工序号 03 零件数量 1 零件号 零件名称 体(合箱) 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 双面镗床 工步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 粗镗 各轴承孔及密封槽 镗刀 、 游标卡尺 300 2 半精镗 各轴承孔及密封槽 镗刀、游标卡尺 300 3 精镗 各轴承孔及密封槽 镗刀、游标卡尺 300 设计者: 指导老师 共 3页 第 3 页 机械加工工序卡片 工 序 名 称 粗铣、半精铣、精铣盖结合面 工序号 03 零件数量 1 零件号 零件名称 盖 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 立式铣床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 粗铣 盖结合面 立铣刀、 游标卡尺 170 2 半精铣 盖结合面 立铣刀 、 游标卡尺 170 3 精铣 盖结合面 立铣刀、游标卡尺 170 设计者: 指导老师 共 5页 第 1 页 机械加工工序卡片 工 序 名 称 锪 105 深 4,钻 107 孔 工序号 04 零件数量 1 零件号 零件名称 盖 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 摇臂钻床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 锪 105 深 4 锪孔钻 、 游标卡尺 750 20 0 2 钻 107 孔 麻花钻 、 游标卡尺 1600 0 设计者: 指导老师 共 5页 第 2 页 机械加工工序卡片 工 序 名 称 钻、攻 2纹 工序号 05 零件数量 1 零件号 零件名称 盖 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 摇臂钻床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 钻 2纹底孔 花钻 、 游标卡尺 1400 2 攻丝 2锥 、 游标卡尺 1600 设计者: 指导老师 共 5页 第 3 页 机械加工工序卡片 工 序 名 称 铣观察孔端面 工序号 06 零件数量 1 零件号 零件名称 盖 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 立式铣床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 铣观察孔端面 端铣刀 、 游标卡尺 240 设计者: 指导老师 共 5页 第 4 页 机械加工工序卡片 工 序 名 称 钻观察孔端面上 4孔、钻、攻 8纹 工序号 07 零件数量 1 零件号 零件名称 盖 材 料 毛 坯 牌号 硬度 形 式 重 量 00件 设 备 夹 具 工序工时 (名称 型号 专用 夹具 准终 单件 摇臂钻床 步 工 步 内 容 工艺装备 主轴转速 r/削速 度 m/s 进给量 mm/r 背吃刀量 给次数 工步工时( s) 机动 辅助 1 钻观察孔端面上 4 孔 麻花钻 、 游标卡尺 1000 2 钻观察孔端面上 8纹的底孔 花钻、游标卡尺 1000 3 攻观察孔端面上 8纹 丝锥、量规 800 设计者: 指导老师 共 5页 第 5 页 机械加工 工艺过程卡片 产 品 代 号 零 (部) 件 名 称 零 (部) 件 代 号 体(箱盖和下箱体) 材料 坯 种 类 铸件 毛 坯 尺 寸 每一毛坯可制零件数 1 序号 名称 工序内容 设备 夹辅具名称 刀具名称规格 量具名称及规格 盖 01 备料 铸造 02 热处理 人工时效 03 铣 粗 铣、半精铣、精铣 盖 结合面 立式 铣床 专用夹具 立 铣刀 游标卡尺 04 钻 锪 105 深 4,钻 107 孔 摇臂钻 床 专用夹具 锪孔钻、麻花钻 游标卡尺 05 钻 钻、攻 2纹 摇臂钻床 专用夹具 麻花钻、丝锥 游标卡尺、量规 05 铣 铣观察孔端面 立式 铣 床 专用夹具 端面铣刀 游标卡尺 06 钻 钻观察孔端面上 4 孔 、钻、攻 8纹 摇臂钻床 专用夹具 麻花钻 、丝锥 游标卡尺 、量规 箱体 01 备料 铸造 02 热处理 人工时效 03 铣 粗铣、半精铣、精铣 箱体结合面 、铣油槽 卧 式铣床 专用夹具 圆柱 铣刀 、三面刃铣刀 游标卡尺 04 铣 铣 箱体底面 立式铣床 专用夹具 端面铣刀 游标卡尺 05 钻 刮平 105,钻 107 孔 摇臂钻床 专用夹具 刮 孔钻、麻花钻 游标卡尺 06 钻 刮平 45,钻 47 孔 摇臂钻床 专用夹具 刮 孔钻、麻花钻 游标卡尺 07 钻 刮平 放油孔 35,钻、攻 纹 立式 钻床 专用夹具 刮孔钻、麻花钻 、丝锥 游标卡尺 、量规 08 铣 铣测油孔端面 立式铣 床 专用夹具 立 铣刀 游标卡尺 09 钻 钻测油孔端面上 12 孔 立式钻床 专用夹具 麻花钻 游标卡尺 合箱后 01 钻 钻 20 锥销孔、并打入锥销 摇臂钻床 专用夹具 麻花钻、铰刀 游标卡尺 02 铣 铣轴承孔端面 立式铣床 专用夹具 立铣刀 游标卡尺 03 镗 粗镗、半精镗、精镗各轴承孔及密封槽 金钢镗床 专用夹具 镗刀 游标卡尺 04 去毛刺 打开箱体,去毛刺,清铣 、重新装配、打入锥销、拧紧螺栓 05 检验 检验至图纸要求、入库 编制 学号 审查 共 1 张 第 1 张 减速器 箱体夹具毕业设计(论文) 1 毕业设计 题 目: 箱体 加工工艺及夹具设计 系别与专业: 班级与学号: 姓 名: 指导教师 : 减速器 箱体夹具毕业设计(论文) 2 摘要 在生产过程中,使生产对象(原材料,毛坯,零件或总成等)的质和量的状态发生直接变化的过程叫工艺过程,如毛坯制造,机械加工,热处理 ,装配等都称之为工艺过程。在制定工艺过程中,要确定各工序的安装工位和该工序需要的工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时间,辅助时间和工作地服务时间。 关键词: 工序,工位,工步,加工余量,定位方案,夹紧力 减速器 箱体夹具毕业设计(论文) 3 in of of on of if is it In of is it of to of of of of of a of of a of of of of s of 速器 箱体夹具毕业设计(论文) 4 第 1 章 绪言 箱体零件是机器或部件的基础零件 ,它把有关零件联结成一个整体 ,使这些零件保持正确的相对位置 ,彼此能协调地工作 箱体零件的制造精度将直接影响机器或部件的装配质量 ,进而影响机器的使用性能和寿命 由于机器的结构特点和箱体在机器中的不同功用 ,箱体零件具有多种不同的结构型式 ,其共同特点是 :结构形状复杂 ,箱壁薄而不均匀 ,内部呈腔型 ;有若干精度要求较高的平面和孔系 ,还有较多的紧固螺纹孔等 . 箱体零件的毛坯通常采用铸铁件 减震性以及良好的铸造 性能和切削性能 ,价格也比较便宜 用有色金属合金铸造箱体毛坯 (如航空发动机上的箱体等 )为了缩短生产周期有时也采用焊接毛坯 . 毛坯的铸造方法 ,取决于生产类型和毛坯尺寸 多采用木模手工造型 ;在大批量生产中广泛采用金属模机器造型 ,毛坯的精度较高 0 50一般都铸造出 底 孔 ,以减少加工余量 . 减速器 箱体夹具毕业设计(论文) 5 第 2 章 零件工艺的分析 件的工艺分析 加工孔的 150 孔 、 110孔 和 轴配合度为 面粗糙度为 其它孔的 表面粗糙度为 于 箱体 的结合面的表面粗糙度为 底面表面粗糙度为 2.5 确定毛坯的制造形式 由于铸铁容易成形,切削性能好,价格低廉,且抗振性和耐磨性也较好,因此,一般箱体零件的材料大都采用铸铁,其牌号选用 中小 批 量 生产,通常采用金属摸机器造型,毛坯的精度较高,毛坯加工余量可适当减少。 体零件的结构工艺性 箱体的结构形状比较复杂,加工的表面多,要求高,机械加工的工作量大,结构工艺性有以下几方面值得注意: 箱体加工的基本孔可分为 通孔和阶梯孔两类,其中通孔加工工艺性最好,阶梯孔相对较差。 体的内端面加工比较困难,结构上应尽可能使内端面的尺寸小于刀具需穿过之孔加工前的直径,当内端面的尺寸过大时,还需采用专用径向进给装置。 了减少加工中的换刀次数,箱体上的紧固孔的尺寸规格应保持一致,本箱体 紧固孔 直径 为 17。 减速器 箱体夹具毕业设计(论文) 6 第 3 章 拟定箱体加工的工艺路线 定位基准的选择 定位基准有粗基准和精基准之 分,通常先确定精基准,然后确定粗基准。 精基准的选择 根据大批大量生产的箱体通常以面和孔为精基准, 合箱前,箱盖以结合面及两个 17 孔作为定位精基准 , 下箱体也以结合面及其两个 17 孔作为定位精基准,合箱后,则以底面及两个 17 孔作为定位精基准,即经典的“一面两销”, 这种定位方式很简单地限制了工件六个自由度,定位稳定可靠,这种定位方式夹紧方便,工件的夹紧变形小;易于实现自动定位和自动夹紧,且不存在基准不重合误差。 基准的选择 粗基准选择应当满足以下要求: ( 1)粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面,则应选择其中与加工表面的相互位置精度要求较高的表 面作为粗基准。以求壁厚均匀、外形对称、少装夹等。 ( 2) 选择加工余量要求均匀的重要表面作为粗基准。例如:机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准,加工床身的底面,再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量,使表层保留而细致的组织,以增加耐磨性。 ( 3) 应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。 ( 4) 应尽可能选择平整、光洁、面积足够大的表面作为粗基准,以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准, 必要时需经初加工。 ( 5) 粗基准应避免重复使用,因为粗基准的表面大多数是粗糙不规则的。多次使用难以保证表面间的位置精度。 减速器 箱体夹具毕业设计(论文) 7 根据粗基准的选择原则,要 以 非加工表面为粗基准,且粗基准只能使用一次,对本工件来说 ,箱盖以 150端面作为定位粗基准,观察面作为辅助基准,下箱体则是以底面作为定位粗基准准,以另外两侧面作为辅助基准 。 工路线的拟定 箱体工艺路线 盖 工序 01:铸造 工序 02:人工时效 工序 03: 粗铣、半精铣、精 铣 工序 04:锪 105深 4,钻 107孔 工序 05:钻、攻 2工序 06:铣观察孔端面 工序 07:钻观察孔端面上 4孔、钻、攻 8纹 箱体 工序 01:铸造 工序 02:人工时效 工序 03: 粗铣、半精铣、精铣 油槽 工序 04:铣 工序 05:刮平 105,钻 107孔 工序 06:刮平 45,钻 47孔 工序 07:刮平放油孔 35,钻、攻 工序 08:铣测油孔端面 工序 09:钻测油孔端面上 12孔 合箱后 工序 01:钻、铰 20 锥销孔、并打入锥销 工序 02:铣轴承孔端面 工序 03:粗镗、半精镗、精镗各轴承孔及密封槽 工序 04:打开箱体,去毛刺,清铣、重新装配、打入锥销、拧紧螺栓 工序 05:检验至图纸要求、入库 减速器 箱体夹具毕业设计(论文) 8 第 4 章 机械加工余量,工序尺寸及毛坯尺寸的确定 根据上述原始资料及加工工艺,分别确定各加工表面的加工余量及毛坯的尺寸如下: 箱 体 毛坯余量 : 1、 150 孔 、 110孔 端面, 表面粗糙度为 据机械加工工艺手册(以下简称工艺手册),表 5 及表 6,按公差等级 7 9 级,取 7 级,加工余量等级取 F 级确定 , 单边总余量 Z=、 结合面 ,表面粗糙度为 据机械加工工艺手册(以下简称工艺手册),表 5 及表 6,按公差等级 7 9 级,取 7 级,加工余量等级取 F 级确定 单边总余量 Z=铣 单边余量 Z=精铣 单边余量 Z=铣 单边余量 Z=、 观察孔 端面,表面粗糙度为 据机械加工工艺手册(以下简称工艺手册),表 5 及表 6,按公差等级 7 9 级,取 7 级,加工余量等级取 F 级确定 单边总余量 Z=、 150 孔,表面粗糙度为 据机械加工工艺手册(以下简称工艺手册),表 2 及表 4,按公差等级 7 9 级,取 7 级,加工余量等级取 F 级确定 单边总余量 Z=镗 单边余量 Z=精镗 单边余量 Z=镗 单边余量 Z=、 110 孔,表面粗糙度为 据机械加工工艺手册(以下简称工艺手册),表 2 及表 4,按公差等级 7 9 级,取 7 级,加工余量等级取 F 级确定 单边总余量 Z=镗 单边余量 Z=精镗 单边余量 Z=镗 单边余量 Z=、 箱体上其他的孔,因其尺寸不大,故采用实心铸造。 7、箱体上其他的不加工 表面,要求不高,铸造即可满足其要求。 减速器 箱体夹具毕业设计(论文) 9 第 5 章 确定切削用量及基本工时 盖 工序 01:铸造 工序 02:人工时效 工序 03: 粗铣、半精铣、精 铣 工步一: 粗铣 ( 1)加工条件: 工件材料:灰铸铁 工要求:粗铣 机床:立式铣床 具:采用高速钢立铣刀, 0具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 730 大加工余量为 糙度为 三 次铣削,切削深度 定进给量 f: 根据工艺手册),表 75,确定 切削速度: 参考有关手册,确定 V=s,即 27m/n)1 7 2. 0 ( r / m 71 0 00 00 根据表 86,取 70r/故实际切削速度为: V= 1000=26.7(m/当 70r/作台的每分钟进给量应为: fm=20 170=680(mm/根据机床取 50(mm/切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为 l+l1+30+3+10=743 故机动工时为: 743 750=步二:半精铣 ( 1)加工条件: 工件材料:灰铸铁 工要求:半精铣 机床:立式铣床 具:采用高速钢立铣刀, 0速器 箱体夹具毕业设计(论文) 10 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 730 大加工余量为 糙度为 三次铣削,切削深度 定进给量 f: 根据工艺手册),表 75,确定 切削速度: 参考有关手册,确定 V=s,即 27m/n)1 7 2. 0 ( r / m 71 0 00 00 根据表 86,取 70r/故实际切削速度为: V= 1000=26.7(m/当 70r/作台的每分钟进给量应为: fm=20 170=680(mm/根 据机床取 50(mm/切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为l+l1+30+0= 故机动工时为: 750=步三:精铣 ( 1)加工条件: 工件材料:灰铸铁 工要求:精 铣 机床:立式铣床 具:采用高速钢立铣刀, 0具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长 度为 730 大加工余量为 糙度为 三次铣削,切削深度 定进给量 f: 根据工艺手册),表 75,确定 切削速度: 参考有关手册,确定 V=s,即 27m/n)1 7 2. 0 ( r / m 71 0 00 00 根据表 86,取 70r/减速器 箱体夹具毕业设计(论文) 11 故实际切削速度为: V= 1000=26.7(m/当 70r/作台的每分钟进给量应为: fm=20 170=680(mm/根据机床取 50(mm/切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为l+l1+30+0= 故机动工时为: 750=序 04:锪 105深 4,钻 107孔 工步一:锪 105深 4 1、加工条件 加工材料 : 度 200220件。 工艺要求:孔径 d=35孔,精度 13,用乳化液冷却。 机床:选用 床和专用夹具。 2、选择钻头 选择高速钢 锪刀 ,其直径 d=353选择切削用量 ( 1)选择进给量 f 按加工要求决定进给量:根据切削用量手册表 铸铁硬度 200H 有 。 ( 2)计算切削速度 根据切削用量手册表 铸铁硬度 b =200 220 0 /f m m r , 0 20d 时,00mm/ 切削速度的修正系数为: , , 0.1 故 100 5 m/1000vn d= 51000 =速器 箱体夹具毕业设计(论文) 12 根据 简明手册表 选择 n=750r/mm,0mm/ 4计算基本工时 根据公式 式中, l=35切量及超切量由切削用量手册表 ,计算得, L=( 35+6) 1 故有: t= 1=的时间: T=10t=步二:钻 107孔 工件材料:灰铸铁 加工要求:钻 107孔 机床:摇臂钻床 具:采用 17麻花钻头走刀一次, 17麻花钻: f=r(工艺手册 v=s=90m/工艺手册 ( r / m 16 860 00 按机床选取 600r/(按工艺手册 所以实际切削速度 m (nw m 机动工时: m 31600 38 . 51410 工序 05:钻、攻 2工步一:钻 2件材料:灰铸铁 加工要求:直径为 孔 机床: 摇臂 钻床 刀具:采用 麻花钻头走刀一次, f=r(工艺手册 38, 减速器 箱体夹具毕业设计(论文) 13 v=s=45m/工艺手册 000v/ 405(r/按机床选取 400r/(按工艺手册 所以实际切削速度 ( m / m i n)1000dw n w V 机动 工时: m 2 51400 ) 35 . 1( 1 42 丝 2件材料:灰铸铁 工要求:攻 2 个公制螺纹 床: 摇臂 钻床 刀具: 锥 f=r(工艺手册 38, v=s=45m/000v/ 194(r/按机床选取 200r/(按工艺手册 则实际切削速度 ( m / m i n )w n w V 故机动加工时间: l=143t= (l+l1+ 2/工序 06:铣观察孔端面 ( 1)加工条件: 工件材料:灰铸铁 工要求: 铣观察孔端面 机床:立式铣床 具:采用高速钢端铣 刀, 00具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 285 大加工余量为 糙度为 次铣削,切削深度 定进给量 f: 根据工艺手册),表 75,确定 切削速度: 参考有关手册,确定 V=s,即 150m/速器 箱体夹具毕业设计(论文) 14 ( r / m 501 0 00 00 根据表 86,取 40r/故实际切削速度为: V= 1000=150.7(m/当 40r/作台的每分钟进给量应为: fm=20 240=960(mm/根据机床取 000(mm/切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为 l+l1+85+0=299 故机动工时为: 299 1000=序 07:钻观察孔端面上 4孔、钻、攻 8纹 工步一:钻观察孔端面上 4孔 工件材料:灰铸铁 加工要求: 钻观察孔端 面上 4孔 机床:摇臂钻床 刀具:采用 3麻花钻头走刀一次, f=r(工艺手册 38, v=s=9m/工艺手册 000v/ 55(r/按机床选取 000r/(按工艺手册 所以实际切削速度 ( m / m i n )w n w V 机动 工时: m 2 51 0 00 ) 31 . 5( 1 34 观察 孔端面上 8件材料:灰铸铁 加工要求:钻观察孔端面上 8床:摇臂钻床 刀具:采用 麻花钻头走刀一次, f=r(工艺手册 38, v=s=21m/工艺手册 000v/ 84(r/按机床选取 000r/(按工艺手册 所以实际切削速度 减速器 箱体夹具毕业设计(论文) 15 ( m / m i n )1000d w n w V 机动 工时: m 2 51 0 00 ) 33 . 4( 1 38 观察孔端面上 8工件材料:灰铸铁 工要求: 攻观察孔端面上 8机床:摇臂钻床 刀具: 锥 f=r(工艺手册 38, v=s=21m/000v/ 36(r/按机床选取 00r/(按工艺手册 则实际切削速度 ( m / m n w V 故机动加工时间: l=133t= (l+l1+ 8/ 箱体 工序 01:铸造 工序 02:人工时效 工序 03: 粗铣、半精铣、精铣 油槽 工步一:粗铣 ( 1)加工条件: 工件材料:灰铸铁 工要求:粗铣 机床:卧 式铣床 具:采用高速钢 圆柱铣刀 , 0具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 730 大加工余量为 糙度为 三次铣削,切削深度 定进给量 f: 根据工艺手册),表 75,确定 切削速度: 减速器 箱体夹具毕业设计(论文) 16 参考有关手册,确定 V=s,即 27m/n)1 7 2. 0 ( r / m 71 0 00 00 根据表 86,取 70r/故实际切削速度为: V= 1000=26.7(m/当 70r/作台的每分钟进给量应为: fm=20 170=680(mm/根据机床取 50(mm/切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为 l+l1+30+3+10=743 故机动工时为: 743 750 步二:半精铣 ( 1)加工条件: 工件材料:灰铸铁 工要求:半精铣 机床:卧 式铣床 具:采用高速钢 圆柱铣刀 , 0具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 730 大加工余量为 糙度为 三次铣削,切削深度 定进给量 f: 根据工艺手册),表 75,确定 切削速度: 参考有关手册,确定 V=s,即 27m/n)1 7 2. 0 ( r / m 71 0 00 00 根据表 86,取 70r/故实际切削速度为: V= 1000=26.7(m/当 70r/作台的每分钟进给量应为: fm=20 170=680(mm/根据机床取 50(mm/切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为l+l1+30+0= 故机动工时为: 减速器 箱体夹具毕业设计(论文) 17 750=步三:精铣 ( 1)加工条件: 工件材料:灰铸铁 工要求:精铣 机床: 卧式铣床 具:采用高速钢 圆柱铣刀 , 0具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 730 大加工余量为 糙度为 三次铣削,切削深度 定进给量 f: 根据工艺手册),表 75,确定 切削速度: 参考有关手册,确定 V=s,即 27m/n)1 7 2. 0 ( r / m 71 0 00 00 根据表 86,取 70r/故实际切 削速度为: V= 1000=26.7(m/当 70r/作台的每分钟进给量应为: fm=20 170=680(mm/根据机床取 50(mm/切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为l+l1+30+0= 故机动工时为: 750=步四:铣油槽 ( 1)加工条件: 工件材料:灰铸铁 工要求: 铣 油槽 机床: 卧 式铣床 具:采用高速钢 三面刃铣刀 , 0具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 45大加工余量为 糙度为 一 次铣削,切削深度 速器 箱体夹具毕业设计(论文) 18 确定进给量 f: 根据工艺手册),表 75,确定 切削速度: 参考有关手册,确定 V=5m/s,即 300m/106 2( r / m 001000 根据表 86,取 000r/故实际切削速 度为: V= 1000=282.6(m/当 000r/作台的每分钟进给量应为: fm=20 1000=4000(mm/切削时由于是 铣,故整个铣刀刀盘不必铣过整个工件,则行程为 l+l1+5+6=51 故机动工时为: 51 4000=序 04:铣 ( 1)加工条件: 工件材料:灰铸铁 工要求: 铣 机床:立式铣床 具:采用高速钢端铣刀, 00具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 100 大加工余量为 糙度为 一 次铣削,切削深度 定进给量 f: 根据工艺手册),表 75,确定 切削速度: 参考有关手册,确定 V=s,即 90m/n)2 8 6. 6( r / m 01 0 00 00 根据表 86,取 75r/故实际切削速度为: V= 1000=86.4(m/当 70r/作台的每分钟进给量应为: fm=20 275=1100(mm/根据机床取 100(mm/切削时由于是铣,故整个铣刀刀盘不必铣过整个工件,则行程为 l+l1+00+4+10=114 减速器 箱体夹具毕业设计(论文) 19 故机动工时为: 114 1100=的工时: T=2 序 05:刮平 105,钻 107孔 工步一:刮平 105 1、加工条件 加工材料 : 度 200220件。 工艺要求:孔径 d=35孔,精度 13,用乳化液冷却。 机床:选用 床和专用夹具。 2、选择钻头 选择高速钢 锪刀 ,其直径 d=353选择切削用量 ( 1)选择进给量 f 按加工要求决定进给量:根据切削用量手册表 铸铁硬度 200H 有 。 ( 2)计算切 削速度 根据切削用量手册表 铸铁硬度 b =200 220 0 /f m m r , 0 20d 时,00mm/ 切削速度的修正系数为: , , 0.1 故 100 5 m/1000vn d= 51000 =据 简明手册表 选择 n=750r/mm,0mm/ 4计算基本工时 根据公式 减速器 箱体夹具毕业设计(论文) 20 式中, l=35切量及超切量由切削用量手册表 ,计算得, L=( 35+6) 1 故有: t= 1=的时间: T=10t=步二:钻 107孔 工件材料:灰铸铁 加工要求:钻 107孔 机床:摇臂钻床 具:采用 17麻花钻头走刀一次, 17麻花钻: f=r(工艺手册 v=s=90m/工艺手册 ( r / m 16 860 00 按机床选取 600r/(按工艺手册 所以实际切削速度 m (nw m 机动工时: m 31600 38 . 51410 工序 06:刮平 45,钻 47孔 工步一:刮平 45 1、加工条件 加工材料 : 度 200220件。 工艺要求:孔径 d=35孔,精度 13,用乳化液冷却。 机床:选用 床和专用夹具。 2、选择钻头 选择高速钢 锪刀 ,其直径 d=353选择切削用量 ( 1)选择进给量 f 按加工要求决定进给量:根据切削用量手册表 铸铁硬度 200H 减速器 箱体夹具毕业设计(论文) 21 有 。 ( 2)计算切削速度 根据切削用量手册表 铸铁硬度 b =200 220 0 /f m m r , 0 20d 时,00mm/ 切削速度的修正系数为: , , 0.1 故 100 5 m/1000vn d= 51000 =据 简明手册表 选择 n=750r/mm,0mm/ 4计算基本工时 根据公式 式中, l=35切量及超切量由切削用量手册表 ,计算得, L=( 35+6) 1 故有: t= 1=的时间: T=4t=步二:钻 47孔 工件材料:灰铸铁 加工要求:钻 47孔 机床:摇臂钻床 具:采用 17麻花钻头走刀一次, 17麻花钻: f=r(工艺手册 v=s=90m/工艺手册 减速器 箱体夹具毕业设计(论文) 22 ( r / m 16 860 00 按机床选取 600r/(按工艺手册 所以实际切削速度 m (nw m 机动工时: m 31600 38 . 5144 工序 07:刮平放油孔 35,钻、攻 工步一:刮平放油孔 35 1、加工条件 加工材料 : 度 200220件。 工艺要求:孔径 d=35孔,精度 13,用乳化液冷却。 机床:选用 床和专用夹具。 2、选择钻头 选择高速钢 锪刀 ,其直径 d=353选择切削用量 ( 1)选择进给量 f 按加工要求决定进给量:根据切削用量手册表 铸铁硬度 200H 有 。 ( 2)计算切削速度 根据切削用量手册表 铸铁硬度 b =200 220 0 /f m m r , 0 20d 时,00mm/ 切削速度的修正系数为: , , 0.1 故 100 5 m/1000vn d= 51000 =据 简明手册表 选择 n=750r/mm,0mm/ 减速器 箱体夹具毕业设计(论文) 23 4计算基本工时 根据公式 式中, l=35切量及超切量由切削用量手册表 ,计算得, L=( 35+6) 1 故有: t= 1=步二:钻 7 工件材料:灰铸铁 加工要求:钻 7 机床:摇臂钻床 刀具:采用 17麻花钻头走刀一次, f=r(工艺手册 38, v=s=90m/工艺手册 000v/ 55(r/按机床选取 000r/(按工艺手册 所以实际切削速度 ( m / m i n )w n w V 机动 工时: m 2 51000 31 . 513 工件材料:灰铸铁 工要求:攻 机床:摇臂钻床 刀具: 锥 f=r(工艺手册 38, v=s=21m/000v/ 34.4(r/按机床选取 75r/(按工艺手册 则实际切削速度 ( m / m i n )w n w V 故机动加工时间: 减速器 箱体夹具毕业设计(论文) 24 l=275t= (l+l1+(工序 08:铣测油孔端面 ( 1)加工条件: 工件材料:灰铸铁 工要求: 铣测油孔端面 机床:立式铣床 具:采用高速钢立铣刀, 0具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 36
