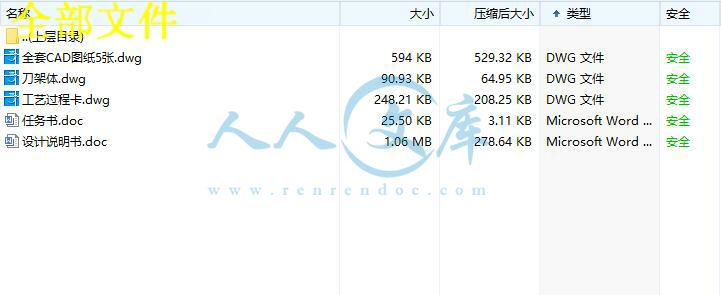

压缩包内文档预览:(预览前20页/共34页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:1601848    类型:共享资源    大小:1.06MB    格式:ZIP    上传时间:2017-08-23 上传人:俊****计 IP属地:江苏
50
积分
关 键 词:
刀架 加工 工艺 夹具 设计 cad 图纸 卡片 以及 说明书 仿单
资源描述:



摘  要
刀架体零件加工工艺及夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。

关键词:工艺,工序,切削用量,夹紧,定位,误差









Abstract
    The fixture design of a certain type of motor armature bracket parts processing and drilling machine is design process design, including the parts processing process design and the three part special fixture. In the process of design should first of all parts to analyze, understand parts of the process and then design a blank structure, and choose the good parts of the machining datum, designs the process routes of the parts; then the parts each step process dimension calculation, the key is to determine the process equipment and cutting the amount of each working procedure design; then a special fixture, fixture for the various components of a design, such as the connecting part positioning device, clamping element, a guide element, clamp and the machine tool and other components; the positioning error caused calculate fixture when positioning, analysis of the rationality and deficiency of fixture structure, pay attention to improving and will design in.
Keywords: process, process, cutting, clamping, positioning,

目  录

摘  要 II
Abstract III
第1章 序   言 1
第2章 零件的分析 2
2.1零件的形状 2
2.2零件的工艺分析 2
第3章 工艺规程设计 4
3.1 确定毛坯的制造形式 4
3.2 基面的选择 4
3.3 制定工艺路线 5
3.3.1 工艺路线方案一 5
3.3.2 工艺路线方案二 5
3.3.3 工艺方案的比较与分析 6
3.4 选择加工设备和工艺装备 7
3.4.1 机床选用 7
3.4.2 选择刀具 7
3.4.3 选择量具 7
3.5 机械加工余量、工序尺寸及毛坯尺寸的确定 7
3.6确定切削用量及基本工时 9
第4章 铣左端面夹具设计 23
4.1设计要求 23
4.2夹具设计 23
4.2.1 定位基准的选择 23
4.2.2 切削力及夹紧力的计算 23
4.3定位误差的分析 24
4.4确定夹具体结构和总体结构 25
4.5夹具设计及操作的简要说明 26
总    结 27
致   谢 28
参 考 文 献 29


 第1章 序   言
机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
刀架体零件加工工艺及夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等的基础下,进行的一个全面的考核。正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证尺寸证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。
本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。





第2章 零件的分析
2.1零件的形状
题目给的零件是刀架体零件,主要作用是起固定刀架的作用。
零件的实际形状如上图所示,从零件图上看,该零件是典型的零件,结构比较简单。具体尺寸,公差如下图所示。

2.2零件的工艺分析
由零件图可知,其材料为45 ,该材料为45,具有较高强度,耐磨性,耐热性及减振性,适用于承受较大应力和要求耐磨零件。
刀架体零件主要加工表面为:1.铣左端面,表面粗糙度值为3.2。2.车外圆及台阶面,表面粗糙度值3.2。。4.半精车侧面,及表面粗糙度值3.2。
刀架体共有两组加工表面,他们之间有一定的位置要求。现分述如下:
(1).左端面的加工表面:
  这一组加工表面包括:左端面。
(2). 上端面的加工表面:
       这一组加工表面包括:上端面。其要求也不高,粗车后精车就可以达到精度要求。
(3)60度燕尾槽
(4)Φ40外圆及倒角





第3章 工艺规程设计
本刀架体假设年产量为10万台,每台车床需要该零件1个,备品率为19%,废品率为0.25%,每日工作班次为2班。
该零件材料为45 ,考虑到零件在工作时要有高的耐磨性,所以选择锻铝锻造。依据设计要求Q=100000件/年,n=1件/台;结合生产实际,备品率α和 废品率β分别取19%和0.25%代入公式得该工件的生产纲领
              N=2XQn(1+α)(1+β)=238595件/年
3.1 确定毛坯的制造形式
零件材料为45 ,锻件的特点是液态成形,其主要优点是适应性强,即适用于不同重量、不同壁厚的锻件,也适用于不同的金属,还特别适应制造形状复杂的锻件。考虑到零件在使用过程中起连接作用,分析其在工作过程中所受载荷,最后选用锻件,以便使金属纤维尽量不被切断,保证零件工作可靠。年产量已达成批生产水平,而且零件轮廓尺寸不大,可以采用锻造,这从提高生产效率,保证加工精度,减少生产成本上考虑,也是应该的。
3.2 基面的选择
基面选择是工艺规程设计中的重要工作之一,基面选择的正确与合理,可以使加工质量得到保证,生产效率得以提高。否则,不但使加工工艺过程中的问题百出,更有甚者,还会造成零件大批报废,使生产无法正常进行。
粗基准的选择,对像刀架体这样的零件来说,选好粗基准是至关重要的。对本零件来说,如果外圆的端面做基准,则可能造成这一组内外圆的面与零件的外形不对称,按照有关粗基准的选择原则(即当零件有不加工表面时,应以这些不加工表面做粗基准,若零件有若干个不加工表面时,则应以与加工表面要求相对应位置精度较高的不加工表面做为粗基准)。
对于精基准而言,主要应该考虑基准重合的问题,当设计基准与工序基准不重合时,应该进行尺寸换算,这在以后还要专门计算,此处不在重复。
3.3 制定工艺路线
制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已经确定为成批生产的条件下,可以考虑采用万能性机床配以专用夹具,并尽量使工序集中来提高生产率。除此以外,还应当考虑经济效果,以便使生产成本尽量下降。
3.3.1 工艺路线方案一
10 铸造 锻造
20 时效 时效
30 铣 铣左端面
40 铣 铣上端面
50 铣 铣下端面
60 铣 铣60度燕尾槽
70 车 粗车Φ60外圆、Φ40外圆
80 车 精车Φ40外圆及倒角
90 车 车退刀槽3X1
100 铣 铣宽度为12的2处键槽
110 钻 钻T14螺纹底孔然后攻丝
110 去毛刺 清洗去毛刺
120 入库 入库
3.3.2 工艺路线方案二
10 铸造 锻造
20 时效 时效
30 铣 铣左端面
40 铣 铣60度燕尾槽
50 铣 铣上端面
60 铣 铣下端面
70 车 粗车Φ60外圆、Φ40外圆
80 车 精车Φ40外圆及倒角
90 车 车退刀槽3X1
100 铣 铣宽度为12的2处键槽
110 钻 钻T14螺纹底孔然后攻丝
110 去毛刺 清洗去毛刺
120 入库 入库
3.3.3 工艺方案的比较与分析
上述两个方案的特点在于:方案一的定位和装夹等都比较方便,但是要更换多台设备,加工过程比较繁琐,而且在加工过程中位置精度不易保证。方案二减少了装夹次数,但是要及时更换刀具,因为有些工序在车床上也可以加工,镗、钻孔等等,需要换上相应的刀具。要设计专用夹具。因此综合两个工艺方案,取优弃劣,具体工艺过程如下:
10 铸造 锻造
20 时效 时效
30 铣 铣左端面
40 铣 铣上端面
50 铣 铣下端面
60 铣 铣60度燕尾槽
70 车 粗车Φ60外圆、Φ40外圆
80 车 精车Φ40外圆及倒角
90 车 车退刀槽3X1
100 铣 铣宽度为12的2处键槽
110 钻 钻T14螺纹底孔然后攻丝
110 去毛刺 清洗去毛刺
120 入库 入库
3.4 选择加工设备和工艺装备
3.4.1 机床选用
①.工序是粗车、粗镗和精车、精镗。各工序的工步数不多,成批量生产,故选用卧式车床就能满足要求。本零件外轮廓尺寸不大,精度要求属于中等要求,选用最常用的CA6140卧式车床。参考根据《机械制造设计工工艺简明手册》表4.2-7。
②.工序钻孔,选用Z525摇臂钻床。
3.4.2 选择刀具
①.在车床上加工的工序,一般选用硬质合金车刀和镗刀。加工刀具选用YG6类硬质合金车刀,它的主要应用范围为普通锻铁、冷硬锻铁、高温合金的精加工和半精加工。为提高生产率及经济性,可选用可转位车刀(GB5343.1-85,GB5343.2-85)。
②.钻孔时选用高速钢麻花钻,参考《机械加工工艺手册》(主编 孟少农),第二卷表10.21-47及表10.2-53可得到所有参数。

内容简介:
附表二 沈阳 工 学院 毕业设计(论文)任务书 题目: 专业: 班级: 姓名: 学号: 主要内容、基本要求、主要参考资料、进度安排等 : 主要内容: 基本要求: 主要参考资料: 进度安排: 指导老师签字: 年 月 日 教研室主任签字: 年 月 日 系主任签字: 年 月 日 I 沈阳工 学院 毕业 设计论文 刀架体 机械加工工艺及夹具设计 所在学院 专 业 班 级 姓 名 学 号 指导老师 年 月 日 沈阳 工学院毕业 论文 要 刀架体 零件加工工艺及 夹具设计 是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用 夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。 关键词: 工艺 , 工序 , 切削用量 , 夹紧 , 定位 , 误差 沈阳 工学院毕业 论文 he of a of is In of of to of a of of is to of a of a as a of of to 沈阳 工学院毕业 论文 录 摘 要 . . 1 章 序 言 . 1 第 2 章 零件的分析 . 2 件的形状 . 2 件的工艺分析 . 2 第 3 章 工艺规程设计 . 1 定毛坯的制造形式 . 1 面的选择 . 1 定工艺路线 . 2 艺路线方案一 . 2 艺路线方案二 . 2 艺方案的比较与分析 . 3 择加工设备和工艺装备 . 3 床选用 . 3 择刀具 . 4 择量具 . 4 械加工余量、工序尺寸及毛坯尺寸的确定 . 4 定切削用量及基本工时 . 6 第 4 章 铣 左端面夹具设计 . 1 计要求 . 1 具设计 . 1 位 基准的选择 . 1 削力及夹紧力的计算 . 1 位误差的分析 . 2 定夹具体结构和总体结构 . 3 具设计及操作的简要说明 . 4 沈阳 工学院毕业 论文 V 总 结 . 5 致 谢 . 6 参 考 文 献 . 7 沈阳 工学院毕业 论文 1 第 1章 序 言 机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲,机械制造水平的 高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。 刀架体 零件加工工艺及 夹具设计 是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等 的基础下,进行的一个全面的考核 。正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具, 保证尺寸证零件的加工质量。 本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。 本次 设计水平有限,其中难免有缺点错误,敬请老师们批评指正。 沈阳 工学院毕业 论文 2 第 2章 零件的分析 件的形状 题目给的零件是 刀架体 零件 ,主要作用是 起 固定刀架的 作用。 零件 的实际形状如上图所示, 从零件图上看,该零件是典型的零件,结构比较简单 。具体尺寸,公差如下图所示 。 件的工艺分析 由零件图可知,其材料为 45 ,该材料为 45,具有较高强度,耐磨性,耐热性及减振性,适用于承受较大应力和要求耐磨零件。 刀架体 零件主要加工表面为: 端面 ,表面粗糙度.2 m 。 学院毕业 论文 3 圆及 台阶 面,表面粗糙度.2 m 。 表面粗糙度.2 m 。 刀架体 共有两组加工表面,他们之间有一定的位置要求。现分述如下: (1) 左端面 的加工表面: 这一组加工表面包括: 左端面 。 (2). 上端面 的加工表面: 这一组加工表面包括: 上 端面 。其要求也不高,粗车后 精车就可以达到精度要求。 (3)60度燕尾槽 (4)40外圆及倒角 沈阳 工学院毕业 论文 1 第 3章 工艺规程设计 本 刀架体 假设 年产量为 10 万台,每台车床需要该零件 1 个,备品率为 19%,废品率为 每日工作班次为 2班。 该零件材料为 45 ,考虑到零件在工作时要有高的耐磨性,所以选择 锻 铝 锻 造。依据设计要求 Q=100000 件 /年, n=1 件 /台;结合生产实际,备品率和 废品率分别取19%和 入公式得该工件的生产纲领 N=2+ )( 1+ )=238595件 /年 定 毛坯 的制造形式 零件材料为 45 , 锻件 的特点是液态成形,其主要优点是适应性强,即适用于不同重量、不同壁厚的 锻件 ,也适用于不同的金属,还特别适应制造形状复杂的 锻件 。考虑到零件在使用过程中起连接作用,分析其在工作过程中所受载荷,最后选用 锻件 ,以便使金属纤维尽量不被切断,保证零件工作可靠。年产量已达成批生产水平,而且零件轮廓尺寸不大,可以采用 锻 造 ,这从提高生产效率,保证加工精度,减少生产成本上考虑,也是应该的。 面的选择 基面选择是工艺规程设计中的重要工作之一,基面 选择的正确与合理,可以使加工质量得到保证,生产效率得以提高。否则,不但使加工工艺过程中的问题百出,更有甚者,还会造成零件大批报废,使生产无法正常进行。 粗基准的选择,对像 刀架体 这样的零件来说,选好粗基准是至关重要的。对本零件来说,如果外圆的端面做基准,则可能造成这一组内外圆的面与零件的外形不对称,按照有关粗基准的选择原则 (即当零件有不加工表面时,应以这些不加工表面做粗基准,若零件有若干个不加工表面时,则应以与加工表面要求相对应位置精度较高的不加工表面做为粗基准 )。 对于精基准而言,主要应该考虑基准重合的问题 ,当设计基准与工序基准不重合时,应该进行尺寸换算,这在以后还要专门计算,此处不在重复。 沈阳 工学院毕业 论文 2 定工艺路线 制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已经确定为成批生产的条件下,可以考虑采用万能性机床配以专用夹具,并尽量使工序集中来提高生产率。除此以外,还应当考虑经济效果,以便使生产成本尽量下降。 艺路线方案一 10 铸造 锻造 20 时效 时效 30 铣 铣左端面 40 铣 铣上端面 50 铣 铣下端面 60 铣 铣 60 度燕尾槽 70 车 粗车 60 外圆、 40 外圆 80 车 精车 40 外圆及倒角 90 车 车退刀槽 300 铣 铣宽度为 12 的 2 处键槽 110 钻 钻 纹底孔然后攻丝 110 去毛刺 清洗去毛刺 120 入库 入库 艺路线方案二 10 铸造 锻造 20 时效 时效 30 铣 铣左端面 40 铣 铣 60 度燕尾槽 50 铣 铣上端面 60 铣 铣下端面 70 车 粗车 60 外圆、 40 外圆 沈阳 工学院毕业 论文 3 80 车 精车 40 外圆及倒角 90 车 车退刀槽 300 铣 铣宽度为 12 的 2 处键槽 110 钻 钻 纹底孔然后攻丝 110 去毛刺 清洗去毛刺 120 入库 入库 艺方案的比较与分析 上述两个方案的特点在于:方案一的定位和装夹等都比较方便,但是要更换多台设备,加工过程比较繁琐,而且在加工过程中位置精度不易保证。方案二减少了装夹次数,但是要及时更换刀具,因为有些工序在车床上也可以加工,镗、钻孔等等,需要换上相应的刀具。要设计专用夹具。因此综合两个工艺方案,取优弃劣,具体工艺过程如下: 10 铸造 锻造 20 时效 时效 30 铣 铣左端面 40 铣 铣上端面 50 铣 铣下端面 60 铣 铣 60 度燕尾槽 70 车 粗车 60 外圆、 40 外圆 80 车 精车 40 外圆及倒角 90 车 车退刀槽 300 铣 铣宽度为 12 的 2 处键槽 110 钻 钻 纹底孔然后攻丝 110 去毛刺 清洗去毛刺 120 入库 入库 择加工设备和工艺装备 床选用 粗车、粗镗和精车、 精镗。各工序的工步数不多,成批量生产,故选用卧沈阳 工学院毕业 论文 4 式车床就能满足要求。本零件外轮廓尺寸不大,精度要求属于中等要求,选用最常用的考根据机械制造设计工工艺简明手册表 用 择刀具 一般选用硬质合金车刀和镗刀。加工刀具选用 硬质合金车刀,它的主要应用范围为普通 锻 铁、冷硬 锻 铁、高温合金的精加工和半精加工。为提高生产率及经济性 ,可选用可转位车刀 ( 考机械加工工艺手册(主编 孟少农),第二卷表 择量具 本零件属于成批量生产,一般均采用通常量具。选择量 具的方法有两种:一是按计量器具的不确定度选择;二是按计量器的测量方法极限误差选择。采用其中的一种方法即可。 械加工余量、工序尺寸及毛坯尺寸的确定 “ 刀架体 ” 零件材料为 45 ,查机械加工工艺手册(以后简称工艺手册),表 种 锻 铁的性能比较, 45的硬度 43 269,表 5的物理性能,45 密度 =3,计算零件毛坯的重量约为 2 表 3械加工车间的 生产性质 生产类别 同类零件的年产量 件 重型 (零件重 2000 中型 (零件重1002000 轻型 (零件重 120250 、侧面 底 面 锻 孔的机械加工余量一般按浇注时位置处于顶面的机械加工余量选择。 根据上述原始资料及加工工艺,分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸。 沈阳 工学院毕业 论文 6 定切削用量及基本工时 切削用量一般包括切削深度、进给量及切削速度三项。确定方法是先是确定切削深度、进给量,再确定切削速度。现根据切削用量简明手册(第三版,艾兴、肖诗纲编, 1993 年机械工业出版社出版)确定本零件各工序的切削用量所选用的表格均加以 *号,与机械制造设计工工艺简明手册的表区别。 工序 30 铣左端面 加工条件: 工件材料: 45, 锻 造。 机床: 式铣床。 查机械加工工艺师手册表 30择工艺装备及确定切削用量。 刀具:硬质合金三面刃圆盘铣刀(面铣刀),材料: 15 10 ,齿数 8Z ,此为粗齿铣刀。 因其单边余量: Z=2 所以铣削深度 。 每齿进给量 根据机械加工工艺师手册表 取铣削速度 V :参照机械加工工艺师手册表 30 。 由式 3机床主轴转速 n : 001 0 00 d 按照机械加工工艺师手册表 以查得机床与之接近的转速为3 0 0 / m 。 实际铣削速度 v : 00 00 沈阳 工学院毕业 论文 7 进给量。 工作台每分进给量m 88/8.4 。 铣削宽度a:根据机械加工工艺师手册表 0。 刀具切出长度 2l :取 2 。 走刀次数为 1 根据机械加工工艺师手册: 1t =249/(3)= 根据机械加工工艺师手册表 查得铣削的辅助时间 精铣宽度为 20下平台 根据机械加工工艺师手册切削工时: 2t =249/(3)= 根据机械加工工艺师手册表 查得铣削的辅助时间 粗精铣宽度为 30下平台的总工时: 2121 ff m i 工序 40 铣 上 端面 已知加工材料为 45 锻 铁, 锻件 ;机床为 床 床,工件装在专用夹具中。 刀具: 质合金端铣刀。根据机械加工工艺师手册第 2 版,表 选铣刀直径20数 Z=6。 1)确定背吃刀量 p 2)确定进给量 f: 沈阳 工学院毕业 论文 8 根据机械加工工艺师手册第 2 版,表 查得 z。选择z,故 z / 3)确定切削速度 v: 根据机械加工 工艺师手册第 2 版,表 选择 50m/ m i n/ 按 床的转速,选择 00 ,所以实际切削速度 v: m i n/002201000 工作台每分钟进给量为: m i n/ 按 床工作台进给量表,选择 130mm/ 则实际每齿进给量为: 30 工额定时的计算 m i 0 4864 8 521 if 0 铣 下 端面 已知加工材料为 45 锻铁,锻件;机床为 床 床,工件装在专用夹具中。 沈阳 工学院毕业 论文 9 刀具: 质合金端铣刀。根据机械加工工艺师手册第 2 版,表 选铣刀直径20数 Z=6。 1)确定背吃刀量 p 2)确定进给量 f: 根据机械加工工艺师手册第 2 版,表 查得 z。选择z,故 z / 3)确定切削速度 v: 根据机械加工工艺师手册第 2 版,表 选择 50m/ m i n/ 按 床的转速,选择 00 ,所以实际切削速度 v: m i n/002201000 工作台每分钟进给量为: m i n/ 按 床工作台进给量表,选择 130mm/ 则实际每齿进给量为: 30 工额定时的计算 沈阳 工学院毕业 论文 10 m i 0 4864 8 521 if 0 铣 60度燕尾槽 加工条件: 工件材料: 45,锻造。 机床: 式铣床。 查机械加工工艺师手册表 30择工艺装备及确定切削用量。 刀具:硬质合金三面刃圆盘铣刀(面铣刀),材料: 15 10 ,齿数 8Z ,此为粗齿铣刀。 因其单边余量: Z=2 所以铣削深度 。 每齿进给量 根据机 械加工工艺师手册表 取铣削速度 V :参照机械加工工艺师手册表 30 。 由式 3机床主轴转速 n : 001 0 00 d 按照机械加工工艺师手册表 以查得机床与之接近的转速为3 0 0 / m 。 实际铣削速度 v : 00 00 进给量。 工作台每分进给量 m 88/8.4 。 沈阳 工学院毕业 论文 11 铣削宽度a:根据机械加工工艺师手册表 0。 刀具切出长度 2l :取 2 。 走刀次数为 1 根据机械加工工艺师手册: 1t =249/(3)= 根据机械加工工艺师手册表 查得铣削的辅助时间 根据机械加工工艺师手册切削工时: 2t =249/(3)= 根据机械加工工艺师手册表 查得铣削的辅助时间 粗精铣宽度为 30下平台的总工时: 2121 ff m i 工序 70粗车 60 外圆、 40 外圆 所选刀具为 质合金可转位车刀。根据切削用量简明手册表 于 00表 故选刀杆尺寸 = 516 ,选择车刀几何形状为卷屑槽带倒棱型前刀面,前角 0V = 012 ,后角 0 = 06 ,主偏角090 ,副偏角 010 ,刃倾角 s = 0 ,刀尖圆弧半径 可在一次走刀内完成,故 = ( 3 f 根据切削加工简明实用手册可知:表 杆尺寸为 ,pa 工件直径 10 400之间时, 进给量 f =1.0 按 9)在机械制造工艺设计手册可知: 沈阳 工学院毕业 论文 12 f =0.7 确定的进给量尚需满足机床进给机构强度的要求,故需进行校验根据表 1 30,530N 。 根据表 强度在 174 207,pa f 045 时,径向进给力: 950N 。 切削时.0,1.0, 2),故实际进给力为: 50 = ( 3 由于切削时进给力小于机床进给机构允许的进给力,故所选 f = 用。 根据切削用量简明使用手册表 刀后刀面最大磨损量取为 车刀寿命 T = 可直接有表中查出。 根据切削用量简明使用手册表 6质合金刀加工硬度 200 219件 ,pa f ,切削速度 V = 切削速度的修正系数为.0,故: 0V=tV 3 ( 3 m n =1000 =127481000 =120 ( 3 根据 0n=125 这时实际切削速度 0001000 125127 m( 3 切削时的功率可由表查出,也可按公式进行计算。 由切削用量简明使用手册表 160 245 ,pa f 沈阳 工学院毕业 论文 13 切削速度 时, 切削功率的修正系数实际切削时间的功率为: = ( 3 根据表 n = r 时,机床主轴允许功率为 所选切削用量可在 床上进行,最后决定的切削用量为: f = n = r = V = m 工序 80 精车 40外圆及倒角 所选刀具为 质合金车刀。根据切削用量简明手册表 于 00表 故选刀杆尺寸 = 516 ,选择车刀几何形状为卷屑槽带倒棱型前刀面,前角 0V = 012 ,后角 0 = 06 ,主偏角090 ,副偏角 010 ,刃倾角 s = 0 ,刀尖圆弧半径 可在一次走刀内完成,故 f 根据切削加工简明实用手册可知:表 杆尺寸为 ,pa 工件直径 10 400之间时, 进给量 f =1.0 按 9)在机械制造工艺设计手册可知: f =0.7 确定的进给量尚需满足机床进给机构强度的要求,故需进行校验根据表 1 30,530N 。 根据表 强度在 174 207,pa f 045 时,径向进给力: 950N 。 切削时.0,1.0, 2),故实际进给力为: 50 = 由于切削时进给力小于机床进给机构允许的进给力,故所选 f = 用。 沈阳 工学院毕业 论文 14 根据 切削用量简明使用手册表 刀后刀面最大磨损量取为 车刀寿命 = 可直接有表中查出。 根据切削用量简明使用手册表 15质合金刀加工硬度 200 219件 ,pa f ,切削速度 V = 切削速度的修正系数为.0,故: 0V=tV 3 ( 3 m n =1000 =127100048=120 ( 3 根据 0n=125 这时实际切削速度 0001000 125127 m( 3 切削时的功率可由表查出,也可按公式进行计算。 由切削用量简明使用手册表 160 245 ,pa f 切削速度 时, 切削功率的修正系数实际切削时间的功率为: = 根据表 n = r 时,机床主轴允许功率为 所选切削用量可在 床上进行,最后决定的切削用量为: f = n = r = V = m 工序 90车退刀槽 3阳 工学院毕业 论文 15 所选刀具为 质合金可转位车刀。根据切削用量简明手册表 于 00表 故选刀杆尺寸 = 516 ,选择车刀几何形状为卷屑槽带倒棱型前刀面,前角 0V = 012 ,后角 0 = 06 ,主偏角090 ,副偏角 010 ,刃倾角 s = 0 ,刀尖圆弧半径 可在一次走刀内完成 f 根据切削加工简明实用手册可知:表 杆尺寸为 ,pa 工件直径 10 400之间时, 进给量 f =1.0 按 9)在机械制造工艺设计手册可知: f =0.7 确定的进给量尚需满足机床进给机构强度的要求,故需进行校验根据表 1 30,530N 。 根据表 强度在 174 207,pa f 045 时,径向进给力: 950N 。 切削时.0,1.0, 2),故实际进给力为: 50 = 由于切削时进给力小于机床进给机构允许的进给力,故所选 f = 用。 根据切削用量简明使用手册表 刀后刀 面最大磨损量取为 车刀寿命 = 可直接有表中查出。 根据切削用量简明使用手册表 15质合金刀加工硬度 200 219件 ,pa f ,切削速度 V = 切削速度的修正系数为.0,故: 0V=tV 3 ( 3 沈阳 工学院毕业 论文 16 m n =1000 =127100048=120 ( 3 根据 0n=125 这时实际切削速度 0001000 125127 m( 3 切削时的功率可由表查出,也可按公式进行计算。 由切削用量简明使用手册表 160 245 ,pa f 切削速度 时, 切削功率的修正系数实际切削时间的功率为: = 根据表 n = r 时,机床主轴允许功率为 所选切削用量可在 床上进行,最后决定的切削用量为: f = n = r = V = m 工序 100 铣宽度为 12的 2 处键槽 机床的选择: 铣床 ( 1)选择刀具 : 查 机 械 加 工 工 艺 手 册 , 根据 表 为铣削宽度 8wa 可查得立铣刀 4od ) 查 机 械 加 工 工 艺 手 册 , 根据 表 择 7:24 锥柄立铣刀 4od 标准系列 L=198准系列 l=63齿 数 为 4。 ( 2)选择切削用量 1)决定铣削深度 铣削深度由工序决定,因为每次的铣削深度不大,故均可以一次性走完,则粗铣削时 沈阳 工学院毕业 论文 17 2)决定每齿进给量 机 械 加 工 工 艺 手 册 , 根据 表 铣削宽度2,铣刀 的 每齿进给量 . 0 5 0 . 0 8 /齿,取 / 齿,所以 0 . 0 5 4 0 . 2 /a z m m r 。 3)选择铣刀磨钝标准及刀具寿命 查 机 械 加 工 工 艺 手 册 , 根据 表 可选择 高速钢立铣刀, 15od 粗铣,后刀面 的 最大磨损限度为 查 机 械 加 工 工 艺 手 册 , 根据 表 可 选用0 40d 高速钢立铣刀,其耐用度 T=90 4)决定切削速度 查 机 械 加 工 工 艺 手 册 , 根据 表 查 得:.0,.9,.0,削余量较小时, 003 0 4 0) 1. 1 8 X 1. 0 X 0 . 9 X 1. 2 X 1. 0 X 1. 2 5 1. 5 9 3v v S t v B v k r vK v K K K K K K 铣削速度计算公式: v v y z a f a z查 机 械 加 工 工 艺 手 册 , 根据 表 查 得: 2 9 0 . 4 5 0
