摘 要
壳体零件加工工艺及钻床夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词：工艺，工序，切削用量，夹紧，定位，误差
Abstract
Shell parts processing technology and design of drilling jig design process design, including the parts processing process design and fixture three. In the process of design should first carries on the analysis to the components and parts of the process to understand the design of blank structure, and choose the good components the processing datum, designs the process routes of the parts; then the parts of each step of process dimension calculation, is the key to decide the craft equipment and the cutting dosage of each working procedure; design then the special jig, fixture for the various components of the design, such as the connecting part positioning device, clamping device, guide device, clamp and the machine tool and other components; the positioning error calculate fixture positioning, analysis of the rationality and deficiency of fixture structure, pay close attention to the improvement and design in later.
Keywords: process, process, cutting, clamping, positioning error
目 录
摘 要 II
Abstract III
目 录 IV
第1章 序 言 1
第2章 零件的分析 2
2.1零件的形状 2
2.2零件的工艺分析 2
第3章 工艺规程设计 4
3.1 确定毛坯的制造形式 4
3.2 基面的选择 4
3.3 制定工艺路线 4
3.3.1 工艺路线方案一 5
3.3.2 工艺路线方案二 5
3.3.3 工艺方案的比较与分析 6
3.4 选择加工设备和工艺装备 7
3.4.1 机床选用 7
3.4.2 选择刀具 7
3.4.3 选择量具 7
3.5 机械加工余量、工序尺寸及毛坯尺寸的确定 7
3.6确定切削用量及基本工时 9
第4章 钻M向4-Φ13孔夹具设计 22

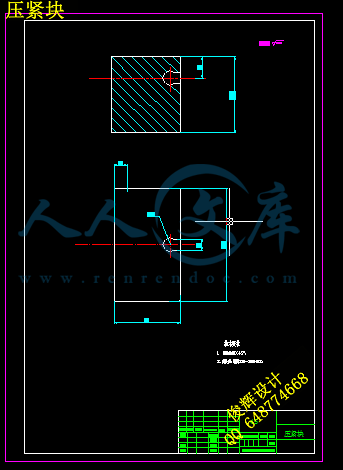

4.1 夹具的夹紧装置和定位装置 22
4.2 夹具的导向 23
4.3 切削力及夹紧力的计算 23
4.4 钻孔与工件之间的切屑间隙 25
4.5 钻模板 26
4.6定位误差的分析 26
4.7 钻套、衬套、钻模板设计与选用 27
4.8 确定夹具体结构和总体结构 28
4.9 夹具设计及操作的简要说明 29
总 结 30
致 谢 31
参 考 文 献 32
第1章 序 言
机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
壳体零件加工工艺及钻床夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等的基础下，进行的一个全面的考核。正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证尺寸证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。
本次设计水平有限，其中难免有缺点错误，敬请老师们批评指正。
第2章 零件的分析
2.1零件的形状
题目给的零件是壳体零件，主要作用是起固定连接作用。
零件的实际形状如上图所示，从零件图上看，该零件是典型的零件，结构比较简单。具体尺寸，公差如下图所示。
图2-1 壳体工件图
2.2零件的工艺分析
由零件图可知，其材料为HT200，该材料为HT200，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。
壳体零件主要加工表面为：1.车外圆及端面，表面粗糙度值为3.2。2.车外圆及端面，表面粗糙度值3.2。3.车装配孔，表面粗糙度值3.2。4.半精车侧面，及表面粗糙度值3.2。5.两侧面粗糙度值6.3、12.5，法兰面粗糙度值6.3。
壳体共有两组加工表面，他们之间有一定的位置要求。现分述如下：
(1)．左端的加工表面：
这一组加工表面包括：左端面，内孔Φ209H7，内孔Φ195H7，内孔Φ70，内孔Φ60H7，内孔Φ31.5及锥度。粗车后半精车就可以达到精度要求。而钻工没有精度要求，因此一道工序就可以达到要求，并不需要扩孔、铰孔等工序。
(2).右端面的加工表面：
这一组加工表面包括：右端面；Φ120端面外圆，Φ76外圆。其要求也不高，粗车后精车就可以达到精度要求。
第3章 工艺规程设计
本壳体假设年产量为10万台，每台车床需要该零件1个，备品率为19%，废品率为0.25%，每日工作班次为2班。
该零件材料为HT200 ，考虑到零件在工作时要有高的耐磨性，所以选择铸铝铸造。依据设计要求Q=100000件/年，n=1件/台；结合生产实际，备品率α和 废品率β分别取19%和0.25%代入公式得该工件的生产纲领
N=2XQn(1+α)（1+β)=238595件/年
