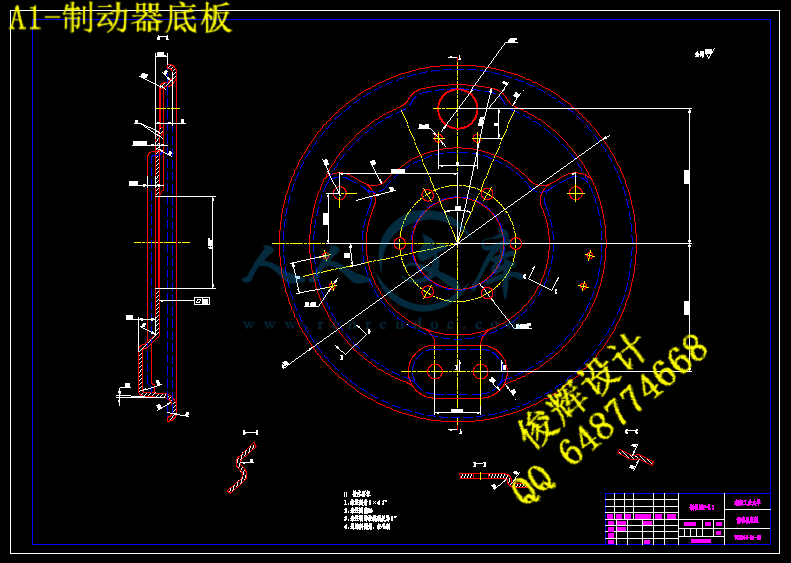

A1-制动器底板.dwg
A1-底盘总体布置图.dwg
A2-制动蹄带摩擦片总成.dwg
A3-制动分泵缸.dwg
A3-制动摩擦片.dwg
A3-制动泵活塞.dwg
A3-制动蹄.dwg
A4-制动分泵护罩.dwg
A4-制动分泵活塞推力块.dwg

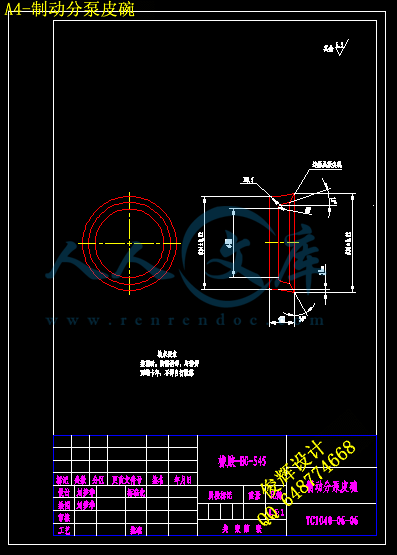

A4-制动分泵皮碗.dwg
A4-制动器底板加固板.dwg
A4-制动蹄导夹.dwg

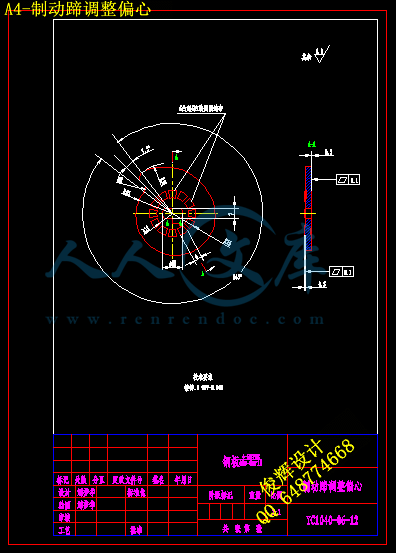

压缩包内文档预览:
预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:1629375    类型:共享资源    大小:1.34MB    格式:ZIP    上传时间:2017-08-28 上传人:俊****计 IP属地:江苏
40
积分
关 键 词:
yc1040 载货 汽车底盘 总体 整体 制动器 设计 13 cad 图纸 以及 说明书 仿单
资源描述:



摘 要

底盘的总体设计是在参考其他相似车型和相关规定的基础上,确定YC1040载货汽车的结构型式,包含汽车轴数的选择,驱动形式分析,布置形式的分析;主要尺寸和参数的选择,有外廓尺寸、轴距、轮距、前悬、后悬、货车的车头长度、车厢长度等;汽车质量参数的确定,包括整车整备质量、装载质量、质量系数、汽车总质量、轴荷分配等;发动机选择依照需要的功率和相关国家排放标准选用了YD480。
制动器设计的主要工作有:制动器的结构方案分析,对比各种形式结构的优缺点后,选用了领从蹄式的方案;制动器主要参数的确定,先参考相关专业标准确定制动鼓内径,然后根据制动鼓内径就可以定下摩擦衬片宽度和包角、摩擦衬片起始角、制动器中心到张开力F作用线的距离、制动蹄支承点位置坐标。最后还需要关于制动器的设计计算。
YC1040载货汽车主要是面向农村市场开发的。随着农民收入的增加和农村道路的改善,这种有针对性而设计的低速货车会受到农民朋友的青睐。

关键词: YC1040货车;制动器;设计;底盘





ABSTRACT

The main contents of the total design of bedrock is in the light of other relevant provisions of the model and basis on relevant provisions to identify YC1040 vehicle type that contain the pattern of the certain low speed lorry which includes the choice of the automobile stalk type, transmission, arrangement; main size and choice of the parameter, it has to be wide outside size, wheelbase, track, before hang, after hanging, locomotive length, carriage length, est. of truck. The quality parameters, including completed bus reorganize and outfit quality, load quality, quality coefficient, total quality of the bus, are determined in this paper etc. The engine of YD480 is for the use according to the power needed and relevant country's national discharge standards.
The brake is designed is as follows: the structural scheme of the brake analyzes. After comparing the advantages and disadvantages of various forms of structural, the type is selected. Then on the brake drum diameter can be identified rub, line slices of width with and make horn, line with slices of initial horn, brake in the center get open function distance, brake shoe bearing point position coordinate of line to F of strength. Some designs about the brake are calculated finally.
YC1040 cargo truck is mainly faced with rural .With the increase of peasant's income and improvement of rural road, such low-speed truck will be favored by peasant's friend.

Key words:YC1040 truck; Brake; Design; Chassis




目  录

前  言 1
第1章 底盘总体设计 2
1.1  总体方案分析 2
  1.1.1汽车的分类 2
  1.1.1汽车的形式 2
1.2  汽车主要尺寸的确定 4
1.3  汽车质量参数的确定 7
第2章 制动器设计 9
2.1  制动器结构方案的分析 9
  2.1.1  制动器分析 9
  2.1.2  鼓式制动器 10
  2.1.3  制动器的间隙调整 11
2.2  制动器主要参数的确定 11
2.3  制动器的设计与计算 14
2.3.1  压力沿衬片长度方向的分布规律 14
2.3.2  计算蹄片上的制动力矩 15
2.3.3  衬片磨损特性的计算 18
2.3.4  前后轮制动器制动力矩的确定 19
结论 21
参考文献 22
致谢 23
附录1 24
前    言

YC1040载货汽车主要是面向农村市场开发的,可以在近期或未来作为农村的主要货运工具附带作为载人工具。
本课题来源于生产实践和对农村实际状况的考察。依据农民的经济能力和农村交通的状况,提供一个合理的设计方案。
汽车的总体设计是汽车设计工作中最重要的一环,他对汽车的设计质量、使用性能和在市场上的竞争力有着决定性的影响. 按照目前的汽车行业状况,参考过现今市场上成熟的一些货车,我们设计载重量为1.5t的低速货车,并且力争达到以下的设计效果:
1. 工作可靠,结构简单,装卸方便,便于维修、调整
2. 尽量使用通用件,以便降低制造成本
3. 在保证功能和强度的要求下,尽量减小整备质量
汽车制动系是用以强制行驶中的汽车减速或停车、使下坡行驶的汽车的车速保持稳定以及使已停驶的汽车在原地(包括在斜坡上)驻留不动的机构。随着汽车速度的提高及车流密度的日益增大,为了保证行车安全,汽车制动工作的可靠性显得日益重要。根据这次设计的需要和制动器在货车上的应用状况,选择摩擦式制动器中的领从蹄式作为制动装置。
随着政府对农民收入在政策上的支持,农民的收入得到很大改善。同时国家也加强了农村道路的建设力度,在未来的几年内农村的交通状况将会的到比较大的改观。相信这种有针对性的低速货车会受到农民朋友的青睐。







第1章 汽车总体设计

1.1 总体方案分析
1.1.1 汽车的分类
汽车有很多分类方法,可以按照发动机排量、乘客座位数、汽车总质量、汽车总长、车身或驾驶室的特点等来分类,也可以取上述特性中的两个指标作为分类的依据。
国标BG/T3730.1—2001将汽车分为乘用车和商用车。乘用车是指在设计和技术特性上主要用于载运乘客及随身行李和临时物品的汽车,包括驾驶员座位在内最多不超过9个座位。
商用车时指在设计和技术特性上用于运送人员和货物的汽车,并且可以牵引挂车。商用车又有客车、半牵引车、货车之分。
货车按照汽车最大总质量的分类如下:
                       表 1-1 货车按照装载质量分类

本次设计的汽车属于轻型载货汽车。
1.1.2 汽车形式的选择
不同形式的汽车,主要体现在轴数、驱动形式以及布置形式上有区别。
轴数
汽车可以有两轴、三轴、四轴甚至更多的轴数。影响轴数的主要因素有汽车的总质量、道路法规对轴载质量的限制和轮胎的负荷能力以及汽车的机构等。随着设计汽车的乘员增多或装载质量增加,汽车的整备质量和总质量也增大。在汽车轴数不变的情况下,汽车总质量增加以后,使公路承受的负荷增加。当这种负荷超过了公路设计的承载能力以后,公路会被破坏,使用寿命也将缩短。为了保护公路,有关部门制定了道路法规,对汽车的轴载质量加以限制。
汽车总质量小于19t的公路运输车辆均采用结构简单、制造较成本低廉的两轴方案。
驱动形式
汽车的驱动形式有42、44、62、64、66、84、88等,其中前一位数字表示汽车车轮总数,后一位数字表示驱动轮数。增加驱动轮数能够提高汽车的通过能力,驱动轮数越多,汽车的机构越复杂,整备质量和制造成本也随之增加,同时也使汽车的总体布置工作变的困难。
总质量小的商用车,多采用机构简单、制造成本低的42驱动形式。
布置形式
    汽车的布置形式是指发动机、驱动桥和车身(或驾驶室)的相互关系和布置特点而言。汽车的使用性能除取决于整车和各总成的有关参数以外,其布置形式对使用性能也有重要影响。货车的布置形式可以按照驾驶室与发动机相对位置的不同,可以分为平头式、短头式、长头式和偏置式四种。货车又可以根据发动机位置不同,分为发动机前置、中置和后置三种布置形式。
A. 平头式、短头式、长头式、偏置式货车
a.平头式货车  货车的发动机位于驾驶室内时,称为平头式货车。这种形式的货车布置特点是发动机在驾驶员和副驾驶员座位中间,因此驾驶室的前端不需要凸出去,没有独立的发动机舱。
b.短头式货车  发动机的大部分在驾驶室的前部,少部分位于驾驶室内的货车,称为短头式货车。这种货车车身部分的结构特点是:因发动机大部凸出在驾驶室前部,所以发动机有独立的发动机舱和单独的罩盖,发动机舱和驾驶室共同形成货车的车头部分。
c.长头式货车  货车的发动机位于驾驶室前部称为长头式货车。这种形式的货车车身部分的结构特点与短头式货车相同,只是发动机舱和车头部分更长些。
d.偏置式驾驶室的货车主要用于重型矿用自卸车上。它具有平头车的一些优点,如轴距短、视野良好等,此外还具有驾驶室通风条件好、维修方便等优点。
短头式货车的主要特点有:汽车的总长和轴距得到了缩短,最小转弯直径小,机动性能好于长头式,不如平头式货车;驾驶员的视野得到改善;动力总成操纵机构简单;发动机的工作对驾驶员的影响得到很大改善;位于驾驶室内的发动机后部接近性不好,导致驾驶室内部空间拥挤,布置踏板困难;汽车正面与其他物体发生碰撞时,驾驶员和前排乘员的伤害程度比平头式货车要轻的多。
长头式货车的主要特点有:发动机及其附件的接近性好,便于检修工作;满载时前轴负荷小;地板低,驾驶员上、下车方便;离合器、变速器等操纵机构简单,易于布置;发动机工作对驾驶员的影响很小;驾驶员和前排乘员安全性好。
但是总长与轴距均较长,最小转弯直径较大,机动性能不好;驾驶员的视野不好。
    平头式货车相对于以上两种车型,发动机可以布置在座椅下后部,此时中间座椅处没有很高的凸起,可以布置三人座椅,故得到广泛应用。
平头货车的主要缺点有:空载时前轴负荷大,因而在坏路上的通过性变坏;因为驾驶室有翻转机构和锁止机构,使结构复杂;进出驾驶室不如长头式货车方便;离合器、变速器等操纵机构复杂;发动机的工作噪声、气味、热量和振动对驾驶员等均有较大影响;汽车正面与其他物体发生碰撞时,易使驾驶员和前排乘员受到伤害。
平头式货车的主要优点如下:汽车总长和轴距尺寸短,最小转弯直径小,机动性能好,不需要发动机罩和翼子板,加上总长缩短等因素的影响,汽车的整备质量减小;驾驶员的视野得到明显改善;采用翻转式驾驶室时能改善发动机及其附件的接近性;汽车货箱与整车的俯视面积之比称为面积利用率,平头车的该指标比较高。
因此,对于要求结构简单的低速货车来说,采用平头式比较合适。
B.发动机前置、中置、后置
a.发动机前置后桥驱动货车 主要优点:可以采用直列、v型活卧式发动机;发现故障容易;发动机的接近性良好,维修方便;离合器、变速器等操纵机构结构简单,容易布置;货箱地板高度低。
主要缺点是:如果采用平头式驾驶室,而且将发动机布置在前轴之上,处于驾驶员、副驾驶员座位之间时,驾驶室内部拥挤,隔绝发动机的工作噪声、气味、热量和振动的工作困难,离合器、变速器等机构复杂;如采用长头式驾驶室,在增加整车长度的同时,为保证驾驶员有良好的视野,需将座椅布置的高些,这又会增加整车和整车质心高度等问题。
b.发动机中置后桥驱动 发动机中置后桥驱动货车,可以采用水平对置式发动机布置在货箱下方,因而发动机通用性不好,需特殊设计,故维修不便;离合器、变速器等机构复杂;因发动机距离地面近,容易被车轮带起的泥土弄脏;受发动机位置影响。货箱地板高度高。因为这种布置形式的缺点多,并且难以克服,故不采用。
c.发动机后置后桥驱动 这种布置形式的货车是在发动机后置后桥驱动的乘用车地底盘基础上变形而来的,所以一般不采用。它的主要缺点是离合器、变速箱等操纵机构结构复杂;发现发动机故障和维修发动机都困难以及发动机容易被泥土弄脏;后桥容易超载等。

内容简介:
湖南工业大学本科生毕业设计(论文) 1前 言 以在近期或未来作为农村的主要货运工具附带作为载人工具。 本课题来源于生产实践和对农村实际状况的考察。依据农民的经济能力和农村交通的状况,提供一个合理的设计方案。 汽车的总体设计是汽车设计工作中最重要的一环,他对汽车的设计质量、使用性能和在市场上的竞争力有着决定性的影响 . 按照目前的汽车行业状况,参考过现今市场上成熟的一些货车,我们设计载重量为 低速货车,并且力争达到以下的设计效果: 1. 工作可靠,结构简单,装卸方便,便于维修、调整 2. 尽量使用通用件,以便降低制造成本 3. 在保证功能和强度的要求下,尽量减小整备质量 汽车制动系是用以强制行驶中的汽车减速或停车、使下坡行驶的汽车的车速保持稳定以及使已停驶的汽车在原地(包括在斜坡上)驻留不动的机构。随着汽车速度的提高及车流密度的日益增大,为了保证行车安全,汽车制动工作的可靠性显得日益重要。根据这次设计的需要和制动器在货车上的应用状况,选择摩擦式制动器中的领从蹄式作为制动装置。 随着政府对农民收入在政策上的支持,农民的收入得到很大改善。同时国家也加强了农村道路的建设力度,在未来的几年内农村 的交通状况将会的到比较大的改观。相信这种有针对性的低速货车会受到农民朋友的青睐。 湖南工业大学本科生毕业设计(论文) 2第 1 章 汽车总体设计 体方案分析 车的分类 汽车有很多分类方法,可以按照发动机排量、乘客座位数、汽车总质量、汽车总长、车身或驾驶室的特点等来分类,也可以取上述特性中的两个指标作为分类的依据。 国标 2001将汽车分为乘用车和商用车。乘 用车是指在设计和技术特性上主要用于载运乘客及随身行李和临时物品的汽车,包括驾驶员座位在内最多不超过 9个座位。 商用车时指在设计 和技术特性上用于运送人员和货物的汽车,并且可以牵引挂车。商用车又有客车、半牵引车、货车之分。 货车按照汽车最大总质量的分类如下: 表 1车按照装载质量分类 本次设计的汽车属于轻型载货汽车。 车形式的选择 不同形式的汽车,主要体现在轴数、驱动形式以及布置形式上有区别。 数 汽车可以有两轴、三轴、四轴甚至更多的轴数。影响轴数的主要因素有汽车的总质量、道路法规对轴载质量 的限制和轮胎的负荷能力以及汽车的机构等。随着设计汽车的乘员增多或装载质量增加,汽车的整备质量和总质量也增大。在汽车轴数不变的情况下,汽车总质量增加以后,使公路承受的负荷增加。当这种负荷超过了公路设计的承载能力以后,公路会被破坏,使用寿命也将缩短。为了保护公路,有关部门制定了道路法规,对汽车的轴载质量加以限制。 汽车总质量小于 19t 的公路运输车辆均采用结构简单、制造 较 成本低廉的两轴方案。 载货汽车类型 轻 型 微 型 重 型 6 型 厂定最大总质量 14 湖南工业大学本科生毕业设计(论文) 动形式 汽车的驱动形式有 4 2、 4 4、 6 2、 6 4、 6 6、 8 4、 8 8 等,其中前一位数字表示汽车车轮总数,后一位数字表示驱动轮数 。增加驱动轮数能够提高汽车的通过能力,驱动轮数越多,汽车的机构越 复杂,整备质量和制造成本也随之增加,同时也使汽车的总体布置工作变的困难。 总质量小的商用车,多采用机构简单、 制造成本低的 42驱动形式。 置形式 汽车的布置形式是指发动机、驱动桥和车身(或驾驶室)的相互关系和布置特点而言。汽车的使用性能除取决于整车和各总成的有关参数以外,其布置形式对使用性能也有重要影响。货车的布置形式可以按照驾驶室与发动机相对位置的不同,可以分为平头式、短头式、长头式和偏置式四种。货车又可以根据发动机位置不同,分为发动机前置、中置和后置三种布置形式。 A. 平头式、短头式、长头式 、偏置式 货车 货车的发动机位于驾驶室内时,称为平头式货车。这种形式的货车布 置特点是发动机在驾驶员和副驾驶员座位中间 ,因此驾驶室的前端不需要凸出去,没有独立的发动机舱。 发动机的大部分在驾驶室的前部,少部分位于驾驶室内的货车,称为短头式货车。这种货车车身部分的结构特点是:因发动机大部凸出在驾驶室前部,所以发动机有独立的发动机舱和单独的罩盖,发动机舱和驾驶室共同形成货车的车头部分。 货车的发动机位于驾驶室前部称为长头式货车。这种形式的货车车身部分的结构特点与短头式货车相同,只是发动机舱和车头部分更长些。 。它具有平头车的一些优点,如轴距短、视野良好等,此外还具有驾驶室通风条件好、维修方便等优点。 短头式货车的主要特点有:汽车的 总长和轴距得到了缩短,最小转弯直径小,机动性能好于长头式,不如平 头式货车;驾驶员的视野得到改善;动力总成操纵机构简单;发动机的工作对驾驶员的影响得到很大改善;位于驾驶室内的发动机后部接近性不好,导致驾驶室内部空间拥挤,布置踏板困难;汽车正面与其他物体发生碰撞时,驾驶员和前排乘员的伤害程度比平头式货车要轻的多。 长头式货车的主要特点有:发动机及其附件的接近性好,便于检修工作;满载时前轴 负荷小;地板低,驾驶员上、下车方便;离合器、变速器等操纵机构简单,易于布置;发动机工作对驾驶员的影响很小;驾驶员和前排乘员安全性好。 但是总长与轴距均较长,最小转弯直径较大,机动性能不好;驾驶员的视野不好。 湖南工业大学本科生毕业设计(论文) 4平头式货车相对于以上两种车型,发动机可以布置在座椅下后部,此时中间座椅处没有很高的凸起,可以布置三人座椅,故得到广泛应用。 平头货车的主要缺点有:空载时前轴负荷大,因而在坏路上的通过性变坏;因为驾驶室有翻转机构和锁止机构,使结构复杂;进出驾驶室不如长头式货车方便;离合器、变速器等操纵机构复杂;发 动机的工作噪声、气味、热量和振动对驾驶员等均有较大影响;汽车正面与其他物体发生碰撞时,易使驾驶员和前排乘员受到伤害。 平头式货车的主要优点如下:汽车总长和轴距尺寸短,最小转弯直径小,机动性能好,不需要发动机罩和翼子板,加上总长缩短等因素的影响,汽车的整备质量减小;驾驶员的视野得到明显改善;采用翻转式驾驶室时能改善发动机及其附件的接近性;汽车货箱与整车的俯视面积之比称为面积利用率,平头车的该指标比较高。 因此,对于要求结构简单的低速货车来说,采用平头式比较合适。 置、后置 动货车 主要优点:可以采用直列、 现故障容易;发动机的接近性良好,维修方便;离合器、变速器等操纵机构结构简单,容易布置;货箱地板高度低。 主要缺点是 :如果采用平头式驾驶室,而且将发动机布置在前轴之上,处于驾驶员、副驾驶员座位之间时,驾驶室内部拥挤,隔绝发动机的工作噪声、气味、热量和振动的工作困难,离合器、变速器等机构复杂;如采用长头式驾驶室,在增加整车长度的同时,为保证驾驶员有良好的视野,需将座椅布置的高些,这又会增加整车和整车质心高度等问题。 发动机中置后桥驱动 货车,可以采用水平对置式发动机布置在货箱下方,因而发动机通用性不好,需特殊设计,故维修不便;离合器、变速器等机构复杂;因发动机距离地面近,容易被车轮带起的泥土弄脏;受发动机位置影响。货箱地板高度高。因为这种布置形式的缺点多,并且难以克服,故不采用。 这种布置形式的货车是在发动机后置后桥驱动的乘用车地底盘基础上变形而来的,所以一般不采用。它的主要缺点是离合器、变速箱等操纵机构结构复杂;发现发动机故障和维修发动机都困难以及发动机容易被泥土弄脏;后桥容易超载等。 车主要尺寸的确定 汽车的主要尺寸参数有外廓尺寸、轴距、轮距、前悬、后悬等。 廓尺寸 汽车的长、宽、高称为汽车外廓尺寸,受有关法规限制不能随意确定,货车还要湖南工业大学本科生毕业设计(论文) 5受装载质量的影响。汽车尺寸小些不仅可以行使期间需要占用的道路长度 小 ,同时还可以增加车流密度,在停车时占用的停车场面积也小。除此之外,汽车的整备质量相应减少,这对提高比功率、比转矩和燃油经济性有利。 每个国家对公路运输车辆的外廓尺寸均有法规限制。这是为了使汽车的外廓尺寸适合本国的公路桥梁、涵洞和铁路运输的标准及保证行驶的安全性。我国对公路车辆的极限尺寸规定如下 : 表 1车及挂车外廓尺寸的最大限值 单位为毫米 车辆类型 车长 车宽 车高 汽车 三轮汽车 4600 1600 2000 货车及 半挂牵引车 最高设计车速小于 70km/6000 2000 2500 二轴 最大设计总质量 35006000 2500 4000 最大设计总质量 3500 且 80007000 最大设计总质量 8000且 120008000 最大设计总质量 12000000 三轴 最大设计总质量 2000011000 限定的汽车外廓尺寸如上表所示, 后视镜等单侧外伸量不得超出最大宽度处 250窗、换气装置开启时不得超出车高 300 距 L 轴距 L 对整备质量、汽车总长、汽车最小转弯直径、传动轴长度、纵向通过半径等有影响。当轴距短时,上述各指标减小。此外,轴距还对轴荷分配、传动轴夹角有影响。轴距过短会使车厢长度不足或后悬过长;汽车上坡时制动或加速时轴荷转移过大,使汽车制动性或操纵稳定性变坏 ;车身纵向角震动增大,对平顺行不利;万向节传动轴的夹角增大。 原则上对发动机排量大的乘用车 、载质量或载客量多的货车或客车轴距取得长。对机动性要求高的汽车,轴距应取的短些。为满足市场需要,工厂在标准轴距货车的基础上,生产出短轴距和长轴距的变型车。对于不同轴距变型的轴距的变化, 轮距 1B 和后轮距 2B 改变汽车轮距 B 会影响车厢或驾驶室内宽度、汽车总宽、总质量、侧倾刚度、最小转弯直 径等因素发生变化 并有利于增加侧倾刚度 ,湖南工业大学本科生毕业设计(论文) 6汽车横向稳定性好 ;但是汽车的总宽和总质量及最小转弯直径等增加 ,并导致汽车的比功率、比转距指标下降 ,机动性变坏。 表 1类汽车的轴距和轮距 车型 类别 轴距 L 轮距 B 车 微型 轻型 中型 重型 1700 2900 2300 3600 3600 5500 4500 5600 1150 1350 1300 1650 1700 2000 1840 2000 悬 后悬 前悬( L F ) :前悬是指汽车最前端(除灯罩、后视镜等非刚性固定部分外)至前轴中心之间的水平距离。前悬的长度应足以固定和安装驾驶室前支点。发动机、水箱、转向机、弹簧前托架和保险杠等零件和部件。前悬不宜过长,否则,汽车的接近角过小。 前悬尺寸对汽车通过性、碰撞安全性、驾驶员视野、前钢板长度、上车和下车的方便性以及汽车造型等均 有影响。增加前悬尺寸,减小了汽车的接近角,使通过性降低,并使驾驶员视野变坏。应在前悬这段尺寸内要布置保险杠、散热器风扇、发动机、转向器等部件,故前悬不能缩短。长些的前悬这段尺寸有利于在撞车时对成员起保护作用,也有利于采用长些的钢板弹簧。对平头车汽车,前悬还会影响从前门上、下车的方便性。初选的前悬尺寸,应当在保证能布置下各总成、部件的同时尽可能小些。对载客量少些 的平头车,考虑到正面碰撞能有足够的结构件吸收碰撞能量,保护前排乘 员的安全,这又要求前悬有一定的尺寸。长头货车前悬一般在 110 1300 范围内。 后悬 ( L R ):是指汽车最后端(除灯罩等非刚性固定部分外)至后桥中心之间的水平距离,后悬的长度主要决定于货厢长度、轴距和轴荷分配情况,同时要保证适当的离去角。 后悬尺寸对汽车通过性、汽车追尾时的安全性、货箱长度、汽车造型等有影响,并取决于轴距和轴荷分配的要求。后悬长,则汽车离去角减小,使通过性降低;而后悬短的货车就可能 使 货箱长度不够。总质量在 2200之间,特长货箱的汽车后悬可达到 2600不得超过轴距的 55。 车车头长度 货车车头长度系指从汽 车的前保险杠到驾驶室后围的距离。车身形式,即长头型湖南工业大学本科生毕业设计(论文) 7还是平头型对车头长度有绝对影响。此外,车头长度对汽车外观效果、驾驶室居住性、汽车面积利用率和发动机的接近性等有影响。 平头车一般在 1400 1500之间。 车车箱尺寸 要求车箱尺寸在运送散装煤和袋装粮食时能装足额定的吨数。车厢边板高度对汽车质心高度和装卸货物的方便性有影响,一般应在 450 650箱宽应在汽车外宽符合国家标准的前提下适当宽些,以利于缩短边板高度和车箱长度。 车质量参数的确定 汽车质量参数包括整车整备质 量、装载质量、质量系数、汽车总质量、轴荷分配等。 车整备质量 汽车的整备质量:亦即我们以前惯称的“空车重量”。所谓汽车的整备质量是指汽车按出厂技 术条件装备完整(如备胎、工具等安装齐备),各种油水添满后的重量, 但没有载货和载人时的整车质量。这是汽车的一个重要设计指标。该指标既要先进又要切实可行。它与汽车的设计水平、制造水平以及工业化水平密切相关。同等车型条件下,谁的设计方法优化,生产水平优越,工业化水平高,则整备质量就会下降。 整车整备质量对汽车 制造成本和燃油积极性有影响。目前,尽可能减少整车整 备质量的目的是:通过减少整备质量增加载质量或载客量,抵消因满足安全标准、排气净化标准和噪声标准所带来的整备质量的增加,节约燃料。减少整车整备质量的主要措施有:新设计的车型应使其结构更合理,采用强度足够的轻质材料,如塑料、铝合金等等。过去用金属材料制作的仪表板、油箱等大型结构件,用塑料取代后减重效果十分明显,目前得到广泛应用。 整车整备质量在设计阶段需要估算确定。在日常工作中,收集大量同类型汽车的有关质量数据,结合新车设计的特点、工艺水平等初步估计整备质量。 车的装载质量 汽车的装载质量车在碎石路面上行驶时, 装 载质量约为好路面的 75% 85%。这次设计确定的 量系数 质量系数 0m 是指汽车 装 载质量与整备质量的比值,即 0m = 0m (1该系数反映了汽车的设计水平和工艺水平, 0m 越大,说明该汽车的结构和制造湖南工业大学本科生毕业设计(论文) 8工艺越先进。在参考同类型汽车选定 0m 后(表 1有,可根据给定的 表 1车的质量系数 0m 这次确定的为 则;整车整备质量0m0m 车总质量 汽车总质量按规定载满客、货时的整车质量。 汽车总质量的确定: 轿车 : 汽车总质量 = 整备质量 + 驾驶员及乘员质量 + 行李质量 客车 : 汽车总质量 = 整备 质量 + 驾驶员及乘员质量 + 行李质量 + 附件质量 货车: 汽车总质量 = 整备质量 + 驾驶员及助手质量 + 行李质量 则 货车的总质量载质量 mn 65中, 1n 为包括驾驶员以及随行人员数在内的人数,应等于座位数。 65终确定的总之量为 荷分配 汽车的轴荷分配是指汽车载空载或满载静止的情况下,各车轴对支乘平面的垂直负荷,也可以用空载或满载总质量的百分比来表示。 汽车的轴荷分配是汽车的重要质量参数,它对汽车的牵引性、通过性、制 动性、操纵性和稳定性等主要使用性能以及轮胎的使用寿命都有很大的影响。因此,在总体设计时应根据汽车的布置型式、使用条件及性能要求合理地选定其轴荷分配。 对轮胎寿命和汽 车的许多使用性能 的 影响 来说, 从各车 轮 轮胎磨损均匀和寿命相近考虑,各个车轮 的负荷相差应不大;为了保证汽车有 良好的动力性和通过性,驱动桥应有 足够大的负荷,从动轴上的负荷也适当减小,以利减小从动轮滚动阻力和提高在环路面上的通过性;为了保证汽车由良好的操参数 车型 总质量 t 0m 货车 南工业大学本科生毕业设计(论文) 9纵稳定性,又要求转向轴的负荷不应过小。 在确定汽车的轴荷分配时,还要考虑汽车的静态方向稳定性和动态方向稳定 性。根据理论分析,汽车质心位置到汽车中性转向点的距离 因此,可以得出作为很重要的轴荷参数,各使用性能对其要求相互矛盾,这就要求设计时根据对整车的性能要求、使用 条件等,合理地选的取轴荷配。 表 1类汽车的轴荷分配 车型 满载 空载 前轴 后轴 前轴 后轴 货 车 44、短头式 4头式 632 25 30 19 60 73 65 75 50 44 48 31 41 51 46 63 汽车的驱动形式与发动机位置、汽车结构特点、车头形式和使用条件等均对轴荷分配又显著影响。如发动机前置前轮驱动乘用车和平头式商用车前轴负荷较大,而长头式货车前轴负荷较小。 当总体布置进行轴荷分配计算不能满足预定要求时,可通过重新布置某些总乘、部件的位置来调整。必要时,改变轴距也可行。 湖南工业大学本科生毕业设计(论文) 10 第 2 章 制动器设计 动器的结构方案分析 动器分析 制动系的功用是使汽车以适当的减速度降速行驶直至停车;在下坡行驶时,使汽车保持适当的稳定车速;使汽车可靠的停在原地或坡道上。 制动系统的一般工作原理是,利用与车身 (或车架 )相连的非旋转元件和与车轮 (或传动轴 )相连的旋转元件之间的相互摩擦来阻止车轮的转动或转动的趋势。而 制动器就是实现制动功能的主要部件。 制动器主要有摩擦式、液力式和电磁式等几种。电磁式制动器虽有作用滞后性好、易于连接而且接头可靠等优点,但因成本太高,只在一部分总质 量较大的商用汽车上用作车轮制动器或缓速器;液力式制动器一般只作缓速器。目前广泛应用的仍为摩擦式制动器。 一般制动器都是通过其中的固定元件对旋转元件施加制动力矩,使后者的旋转角速度降低,同时依靠车轮与地面的附着作用,产生路面对车轮的制动力以使汽车减速。凡利用固定元件与旋转元件工作表面的摩擦而产生制动力矩的制动器都成为摩擦制动器 摩擦式制动器按摩擦副结构形式的不同,可分为盘式、鼓式和带式三种。带式制动器只用作中央制动器;鼓式和盘式制动器的结构形式有多种,如下所示: 图 3动器分类 湖南工业大学本科生毕业设计(论文) 11 式制动器 鼓式制动器是最早形式的汽车制动器,当盘式制动器还没有出现前,它已经广泛用于各类汽车上。但由于结构问题使它在制动过程中散热性能差和排水性能差,容易导致制动效率下降,因此在近三十年中,在轿车领域上已经逐步退出让位给盘式制动器。但由于成本比较低,仍然在一些经济类 汽车 中使用 。 鼓式制动器除了成本比较低之外,还有一个好处,就是便于与驻车(停车)制动组合在一起,凡是后轮为鼓式制动器的 汽车 ,其驻车制动 器也组合在后轮制动器上。这是一个机械系统,它完全与车上制动液压系统是分离的:利用手操纵杆或驻车踏板拉紧钢拉索,操纵鼓式制动器的杠件扩展制动蹄,起到停车制动作用,使得汽车不会溜动;松开钢拉索,回位弹簧使制动蹄恢复原位,制动力消失 。 典型的鼓式制动器主要由底板、制动鼓、制动蹄、轮缸(制动分泵)、回位弹簧、定位销等零部件组成。底板安装在车轴的固定位置上,它是固定不动的,上面装有制动蹄、轮缸、回位弹簧、定位销,承受制动时的旋转扭力。每一个鼓 都 有一对制动蹄,制动蹄上有摩擦衬片。制动鼓则是安装在轮 毂上,是随车轮一起旋转 的部件,它是由一定份量的铸铁做成,形状似 圆 鼓状。当制动时,轮缸活塞推动制动蹄压迫制动鼓,制动鼓受到摩擦减速,迫使车轮停止转动。 各种鼓式制动器各有利弊。就制动效能而言,在基本结构参数和轮缸工作压力相同的条件下,自增力式制动器由于对摩擦助势作用利用得最为充分而居首位,以下依次为双领蹄式、领从蹄式、双从蹄式。但蹄鼓之间的摩擦系数本身是一个不稳定的因素,随制动鼓和摩擦片的材料、温度和表面状况 (如是否沾水、沾油,是否有烧结现象等 )的不同可在很大范围内变化。自增力式制动器的效能对摩擦系数的依赖性最大,因而其效能的热稳 定性最差。 在制动过程中,自增力式制动器制动力矩的增长在某些情况下显得过于急速。双向自增力式制动器多用于轿车后轮,原因之一是便于兼充驻车制动器。单向自增力式制动器只用于中、轻型汽车的前轮,因倒车制动时对前轮制动器效能的要求不高。双从蹄式制动器的制动效能虽然最低,但却具有最良好的效能稳定性,因而还是有少数华贵轿车为保证制动可靠性而采用。领从蹄制动器发展较早,其效能及效能稳定性均居于中游,且有结构较简单等优点,故目前仍相当广泛地用于各种汽车。所以选用领从蹄制动器。 湖南工业大学本科生毕业设计(论文) 12 3、 图 2从蹄式制动器示意图 图为领从蹄式制动器示意图,设汽车前进时制动鼓旋转方向如图中箭头所示。沿箭头方向看去,制动蹄 1 的支承点 3 在其前端,制动轮缸 6 所施加的促动力作用于其后端,因而该制动蹄张开时的旋转方向与制动鼓的旋转方向相同。具有这种属性的制动蹄称为领蹄。与此相反,制动蹄 2 的支承点 4 在后端,促动力加于其前端,其张开时的旋转方向与制动鼓的旋转方向相反。具有这种属性的制动蹄称为从蹄。当汽车倒驶,即制动鼓反向旋转时,蹄 1 变成从蹄,而蹄 2 则变成领 蹄。这种在制动鼓正向旋转和反向旋转时,都有一个领蹄和一个从蹄的制动器即称为领从蹄式制动器。 另还有双领蹄式 ( 图 2-3(b)) 和双向增力式 ( 图 2-3(c)) 。 按 制动蹄的支承形式可分为滑动支座式 ( 图 2-3(c)) 和支承销式 ( 图 2-3(b、 c))。 滑动支座式的制动蹄自由度数为2, 而支承销式的制动蹄自由度数为 1. 图 3动蹄分类 湖南工业大学本科生毕业设计(论文) 13 动器的间隙 制动蹄在不工作的原始位置时,其摩擦片与制动鼓间应有合适的间隙,其设定值由汽车制造厂规定,一般在 何制动器摩擦副中的这一 间隙 (以下简称制动器间隙 )如果过小,就不易保证彻底解除制动,造成摩擦副拖磨;过大又将使制动踏板行程太长,以致驾驶员操作不便,也会推迟制动器开始起作用的时刻。但在制动器工作过程中,摩擦片的不断磨损将导致制动器间隙逐渐增大。情况严重时,即使将制动踏板踩到下极限位置,也产生不了足够的制动力矩。因此,制动器需要对间隙进行调节,这次采用一个凸轮机构来实现这一功能。 式制动器主要参数的确定 动鼓内径 D 输入力0动鼓内径越大,制动力矩越大,且散 热能力也越强。但增大 动鼓与轮辋之间应保持足够的间隙,通常要求该间隙不小于 20则不仅制动鼓散热条件太差,而且轮辋受热后可能粘住内胎或烤坏气门嘴。制动鼓应有足够的壁厚,用来保证有较大的刚度和热容量,以减小制动时的温升。制动鼓的直径小,刚度就大,并有利于保证制动鼓的加工精度。 制动鼓直径与轮辋直径之比 D 范围如下: 轿车: D 车: D 动鼓内径尺寸应参照专业标准 309 1999制动鼓工作直径及制动蹄片宽度尺寸系列选取。 根据汽车选用的车轮轮辋直径 8 n=18 = ( =后在尺寸系列中选择 354 湖南工业大学本科生毕业设计(论文) 14 图 2动器参数 擦衬片宽度 b 和包角 摩擦衬片宽度尺寸 片宽度尺寸取窄些,则磨损速度快,衬片 寿命短;若衬片宽度尺寸取宽些,则质量大,不易加工,并且增加了成本。 制动鼓半径 片的摩擦面积为 。制动器各蹄衬片总的摩擦面积 动时所受单位面积的正压力和能量负荷越小,从而磨损特性越好。 根据国外统计资料分析,单个车轮鼓式制动器的衬片面积随汽车总质量增大而增大,具体数据见表 2 1。 表 2 1 鼓式制动器的衬片面积 试验表明,摩擦衬片包角为: 90 130时,磨损最小,制动鼓温度最低,且制动效能最高。角减小虽然有利 于散热,但单位压力过高将加速磨损。实际上包角两端处单位压力最小,因此过分延伸衬片的两端以加大包角,对减小单位压力的作用不大,而且将使制动不平顺,容易使制动器发生自锁。因此,汽车总质量 单个制动器总的衬片摩擦面积 Ap/商 120 200 用 150 250(多为 150 200) 250 400 车 7 300 650 7 550 1000 600 1500(多为 600 1200) 湖南工业大学本科生毕业设计(论文) 15 包角一般不宜大于 140。 设计中,取摩擦衬片包角 135。 衬片宽度 过大将不易保证与制动鼓全面接触。制动衬片宽度尺寸系列见 309 1999。 擦衬片起始角0一般将衬片布置在制动蹄的中央,即令 2/900 。有时 为了适应单位压力的分布情况,将衬片相对于最大压力点对称布置,以改善磨损均匀性和制动效能。 0=90= 制动器中心到张开力0e 在保证轮缸或制动凸轮能够布置于制动鼓内的条件下,应使距离 e(图 2 7)尽可能 大,以提高制动效能。初步设计时可暂定 e= e=354/2 终确定为 147 动蹄支承点位置坐标 a 和 c 应在保证两蹄支承端毛面不致互相干涉的条件下,使 a 尽可能大而 c 尽可能小 (图 2 7)。初步设计时,也可暂定 a=右。 a=354/2 终确定 a 为 140 式制动器的设计计算 力沿衬片长度方向的分布规律 除摩擦衬片因有弹性容易变形外,制动鼓、蹄片和支承也有变形,所以计算法向压力在摩擦衬 片上的分布规律比较困难。通常只考虑衬片径向变形的影响,其它零件变形的影响较小而忽略不计。 如图所示,将坐标原点取在制动鼓中心 标轴线通过蹄片的瞬时转动中心 湖南工业大学本科生毕业设计(论文) 16 图 2动器衬片受力示意图 此时蹄片在张开力和摩擦力作用下,绕支承销 1A 转动 d 角。摩擦衬片表面任意点 1B 沿蹄片转动的切线方向的变形就是线段 11其径向变形分量 是这个线段在半径 为 于 d 很小,可认为1A 1190,故所求摩擦衬片的变形应为 11111111 s (2 1) 考虑到 ,那么分析等腰三角形 A 1B = ,所以表面的径向变形和压力为 dR (2 2) (2 3) 综上所述可知,新蹄片压力沿摩擦衬片长度的分布符合正弦曲线规律,可用上式计算。 沿摩擦衬片长度方向压力分布的不均匀程度,可用不均匀系数厶评价 (2 4) 式中,想压力分布均匀时的平均压力; 算蹄片上的制动力矩 计算鼓式制动器制动器,必须查明蹄压紧到制功鼓上的力与产生制动力矩之间的关系。 为计算有一个自由度的蹄片上的力矩,在摩擦衬片表面取一横向微元面积,如图 2 7所示。它位于 a 角内,面积为 其中 鼓作用在微元面积上的法向力为 1 a x(2 5) 湖南工业大学本科生毕业设计(论文) 17 同时,摩擦力 1生的制动力矩为 (f 为摩擦因数,计算时取 ti s a (2 6) 从 到 区段积分上式得到 2m a x1 co s 7) 2111 8) 从式 (2 7)和式 (2 8)能计算出不均匀系数 c o sc o s (2 9) 从式 (2 7)和式 (2 8)能计算出制动力矩与压力之间的关系。但是,实际计算时还必须建立制动力矩与张开力0 紧蹄产生的制动力矩1111 (2 10) 式中, 1F 为紧蹄的法向合力; 1R 为摩擦力 1作用半径 (图 2 7)。 图 2算制动力矩简图 湖南工业大学本科生毕业设计(论文) 18 图 2算张开力简图 如果已知蹄的几何参数 (图 2 7中的 h a 和法向压力的大小,便能用式 (2 7)计算出蹄的制动力矩。 为计算随张开力01力0F,列出蹄上的力平衡方程式 00)s c o sc o 1111001 (2 11) 式中, 1为 1的作用线之间的夹角; F 为支承反力在 解联立方程式 (2 11)得到 111 011 s sc F (2 12) 101111 1011 s M (2 13) 对于松蹄也能用类 似的方程式表示,即 (2 14) 为计算 l、 2、及 ,必须求出法向力 F 及其分量,沿着相应的轴线作用有 ,它们的合力为 2 5)。有 202222 2022 s i M 湖南工业大学本科生毕业设计(论文) 19 4 2s i i i ns i n m a a x (2 14) 4 2c o o ss i nc o s m a xm a xo (2 15) 所以 2s i i ct ct an (2 16) 根据式 (2 7)和式 (2 10)并考虑到 221 (2 17) 如果顺着制动鼓旋转的蹄片和逆着制动鼓旋转的蹄片的 a 和 a 角度不同,很显然两块蹄片的和 1R 值也不同。制动器有两块蹄片,鼓上的制动力矩等于它们的摩擦 力矩之和,即 11F 1D+02F 2D(2 18) 用液力驱动时,01F=02F。所需的张开力为 0F=( 1D + 2D ) (2 19) 用凸轮张开机构的张开力,可由前述作用在蹄上的力矩平衡条件得到的方程式求出 01F= 1D 02F= 2D (2 20) 计算鼓式制动器,必须检查蹄有无自锁的可能。由式 (2 13)得出自锁条件。 当式 (2 13)中的分母等于零时,蹄自锁,即 C 0s 11 (2 21) 如果 f 1c 11 就不会自锁。 由方程式 (3 7)和式 (8 13)可计算出领蹄表面的最大压力为 1112101m a x s i nc o sc o sc o s (2 22) 湖南工业大学本科生毕业设计(论文) 20 片磨损特性的计算 摩擦衬片 (衬块 )的磨损受温度、摩擦力、滑磨速度、制动鼓 (制 动盘 )的材质及加工情况,以及衬片 (衬块 )本身材质等许多因素的影响,因此在理论上计算磨损性能极为困难。但试验表明,影响磨损的最重要的因素还是摩擦表面的温度和摩擦力。从能量的观点来说,汽车制动过程即是将汽车的机械能 (动能和势能 )的一部分转变为热量而耗散的过程。在制动强度很大的紧急制动过程中,制动器几乎承担了汽车全部动能耗散的任务。此时,由于制动时间很短,实际上热量还来不及逸散到大气中,而被制动器所吸收,致使制动器温度升高。这就是所谓制动器的能量负荷。能量负荷越大,则衬片 (衬块 )磨损将越严重。对于盘式制动器的衬块 ,其单位面积上的能量负荷比鼓式制动器的衬片大许多倍,所以制动盘的表面温度比制动鼓的高。 各种汽车的总质量及其制动衬片 (衬块 )的摩擦面积各不相同,因而有必要用一种相对的量作为评价能量负荷的指标。目前,各国常用的指标是比能量耗散率,即每单位衬片 (衬块 )摩擦面积的每单位时间耗散的能量。通常所用的计量单位为 W 能量耗散率有时也称为单位功负荷,或简称能量负荷。 双轴汽车的单个前轮及后轮制动器的比能量耗散率分别为: 122211 4 a (2 23) 14 222212 a (2 24) 1 (2 25) 式中,t); 为汽车回转质量换算系数; 1v , 2v 为制动 初速度和终速度 (m s); m s); 1A 、 2A 为前、后制动器衬片 (衬块 )的摩擦面积 ( 为制动力分配系数。 在紧急制动到停车的情况下, 2v =0,并可认为 =1,故 1211 4a (2 26) )1(4 2212 a (2 27) 据有关文献推荐,鼓式制动器的比能量耗散率以不大于 1 8W 宜,计算时取减速度 j=0 6g。制动初速度 1v :轿车用 100h(27 8m s);总质量 3 5t 以下的货车用 80h(s);总质量 上的货车用 65h(18m s)。 湖南工业大学本科生毕业设计(论文) 21 另一个磨损特性指标是每单位衬片 (衬块 )摩擦面积的 制动器摩擦力,称为比摩擦力0f。比摩擦力越大,则磨损将越严重。单个车轮制动器的比摩擦力为 : 0(2 28) 式中, 单个制动器的制动力矩; R 为制动鼓半径 (衬块平均半径 有效半径 A 为单个制动的衬片 (衬块 )摩擦面积。 在 j=,鼓式制动器的比摩擦力0 48N 宜。与之相应的衬 片与制动鼓之间的平均单位压力户f f =摩擦因数 f : 这比过去一些文献中所推荐的 2 5N小,因为磨损问题现在已较过去受到更大程度的重视。 、后轮制动器制动力矩的 确定 为了保证汽车有良好的制动效能,要求合理地确定前、后轮制动器的制动力矩。为此,首先选定同步附着系数 o,并用下式计算前、后轮制动力矩的比值 (2 29) 式中, 1 2为前、后轮制动器的制动力矩; 然后,根据汽车满载在柏油、混凝土路面上紧急 制动到前轮抱死拖滑,计算出前轮制动器的最大制动力矩 1Mu 根据前面已确定的前、后轮制动力矩的比值计算出后轮制动器的最大制动力矩 2Mu 湖南工业大学本科生毕业设计(论文) 22 结 论 低速载货汽 车 ( )是针对农村市场而设计的。货车的主要特点在于结构简单可靠,价格低廉,非常适合农民朋友在农村交通条件下使用,能基本适合目前农村的发展形式,满足农民对交通工具的需要。 根据这次设计的目标,汽车的结构主要 参考了市场上成熟的技术, 融合到本次设计中;对于现今较前沿的机构较复杂的高新科技非必要的,采用的很少。 制动器( )选用了较早在汽车上采用的摩擦式领丛蹄制动器。其由于机构简单,工作可靠,在轻型货车上被广泛采用。在保证其功能的前提下,加入了制动蹄自动调节装置,相信对制动的可靠性和稳定性会有一定的提高。 湖南工业大学本科生毕业设计(论文) 23 致 谢 为期三个月的毕业设计已经结束。回顾整个毕业设计过程 ,虽然充满了困难与曲折,但我感到受益匪浅。本次毕业设计课题是 货汽车底盘总体及制动器的设计。本设计 是为了解决实际生产过程中 的生产力低的问题,因此 此次设计要求很高 。本设计是学完所有大学期间本专业应修的课程以后所进行的,是对我三年半来所学知识的一次大检验。使我能够在毕业前将理论与实践更加融 会 贯通,加深了我对理论知识的理解,强化了实际生产中的感性认识。 通过这次毕业设计,我基本上掌握了 低速载货汽 车 设计的方法和步骤,以及设计时应注意的问题等,另外还更加熟悉运用查阅各种相关 资料 手册,选择使用工艺装备等。 总的来说,这次设计,使我在基本理论的综合运用以及正确解决实际问题等方面得到了一次较好的锻炼,提高了我独立思考问题、解决问题以及创新设计 的能力,缩短了我与工厂工程技术人员的差距,为我以后从事实际工程技术工作奠定了一个坚实的基础。 本次设计任务业已顺利完成,但由于本人水平有限,缺乏经验,难免会留下一些遗憾,在此恳请各位专家、老师及同学不吝赐教。 此次毕业设计是在黄开有教授的认真指导下进行的。黄教授经常为我解答一系列的疑难问题,以及指导我的思想,引导我的设计思路。在历经三个多月的设计过程中,一直热心的辅导。另外,我还得到了其他组很多老师的热心帮助与指导。在此,我忠心地向他们表示诚挚的感谢和敬意! 湖南工业大学本科生毕业设计(论文) 24 文 献 资 料 1 成大先 手册( 1M学工业出版社, 1993 2 刘惟信 M华大学出版社, 2001. 3 张君媛 汽车总布置参数化设计 J 1997, (10):194 彭昆等 基于 J 1999, (11): 35 张健等 J 2001,(6): 226 周天佑汽车列车选型与设计 M交通部公路科学研究所情报资料室, 1991 7 589路车辆外廓尺寸、轴荷及质量限值 S 8 258机动车运行安全技术条件 S 9 8320用运输车安全技术条件 S 10 王望予汽车设计 M北京:机械工业出版社, 2005 11 陈家瑞汽车构造(上册) M北京:机械工业出版社, 2005 12 陈家瑞汽车构造(下册) M北京:机械工业出版社, 2005 13 李庆余 电动铲运机电磁停车制动器设计 J山东冶金, 2004, 6 14 黄晓云, 张国忠 汽车总体设计 M沈阳大学浆体输送研究所, 2003 湖南工业大学本科生毕业设计(论文) 25 附 录 1 底盘总体布置图 制动器总装图 制动器底板 制动分泵护罩 制动泵活塞推力块 制动分泵缸 制动泵活塞 制动分泵皮碗 制动蹄带摩擦片总成 0 制动蹄摩擦片 1 制动蹄 2 制动蹄支销 3 制动器底板加固板 4 制动蹄支销偏心 5 制动蹄导夹 6 制动蹄调整偏心 7 制动蹄调整偏心螺栓 A4 实习 报告 一、实习的主要内容 我于 大四第二学期 在 湖南中铁五新钢模 有限公司进行了 半个月 天的 生产 实践活动,在活动期间我对 中铁五新 有了一些了解 , 中铁五新钢模 有限公司 位于湖南省 长沙市星沙大道 , 毗邻三一重工集团, 始建于 1986 年,是国内大型钢 模板 联合企业和线材、金属制品重要生产企业之一。占地面积约 100 平方公顷,地理位置优越。在册职工 1000人。经过 20 多年的建设,特别是改革开放以来加快发展, 中铁五新 已形成年产钢 500万吨的综合生产能力。 是中部地区高速公路、铁路、桥梁建设公司重要合作伙伴 企业之一。 中铁五新 拥有 生 产各种钢模板 、 平面钢模 、 异型钢模 、 高速铁路内外箱梁模板 、轧材等一整套工艺装备。其中,进口高速线材轧机达到国际先进水平。近五年来, 中铁五新 围绕产品结构调整进行淘汰平炉、一火成材、全连铸等一系列技术改造,极大地优化了工艺结构,一批主要技术装备达到国内先进水平。 隆隆的机器声中,我漫步在一幢幢巨大的车间厂房之间,穿梭在一根根管道之下,领略真正的创造的伟大。那边铁水顺着下面的出钢口流下,飞溅出灿烂的火花,红红的铁水经过了一段传运变黑变硬一根根钢材便由此而成了。一想到我们身边的生活中处处都是钢铁的身影,就马上感到了这 创造的伟大了。农业保证了我们的吃饭温饱问题,科教文卫事业为我们提供了后方的支援,还有各种服务行业使生活更加舒适,而真正能带来国家的 繁荣和发展的,能使我国早日成为世界强国的,就是我们的工业。看到 中铁五新 秩序井然,繁荣炼钢的情景我就为我们祖国的未来充满了
