资源描述：

内容简介：

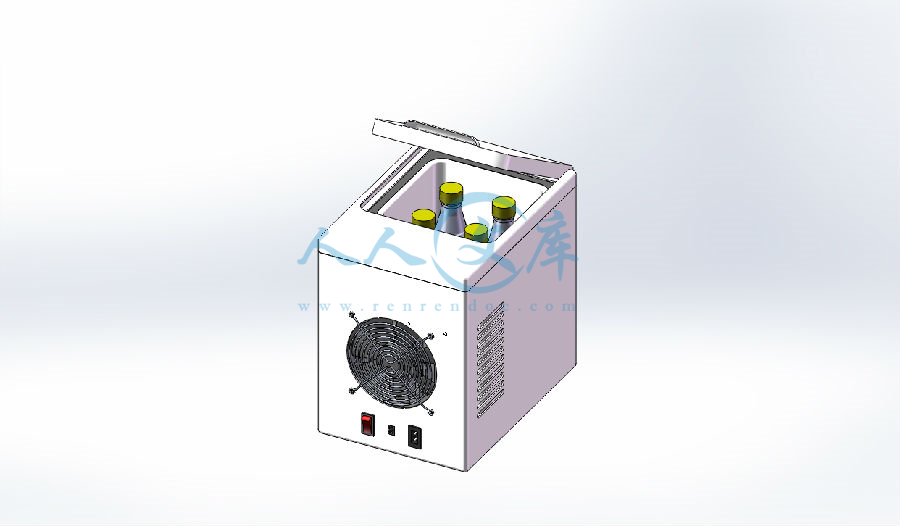

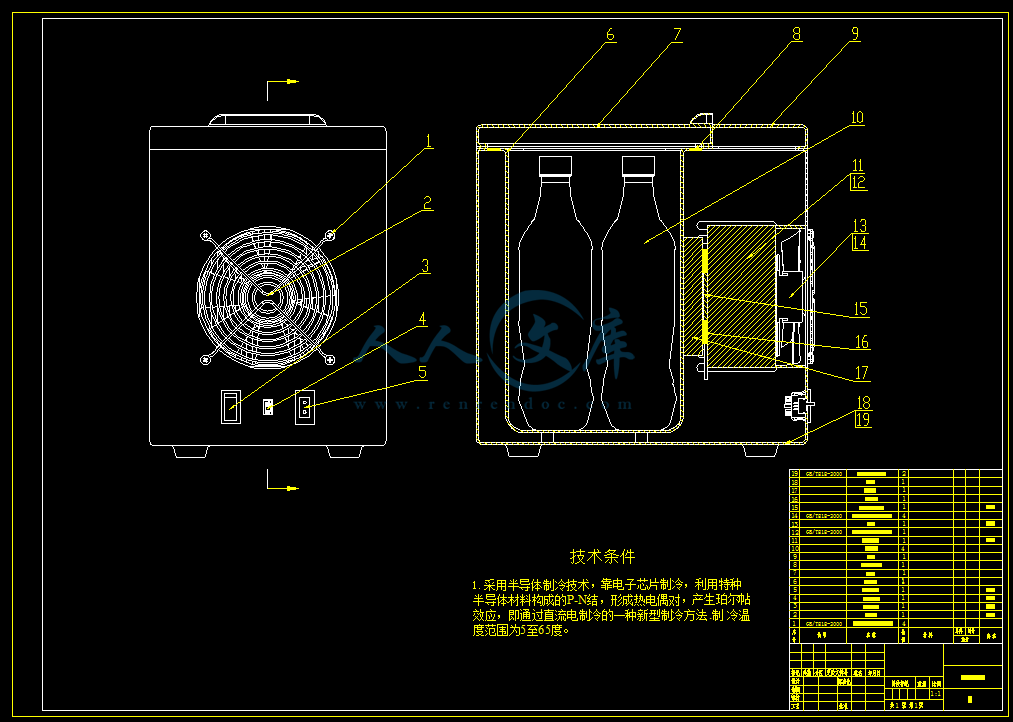

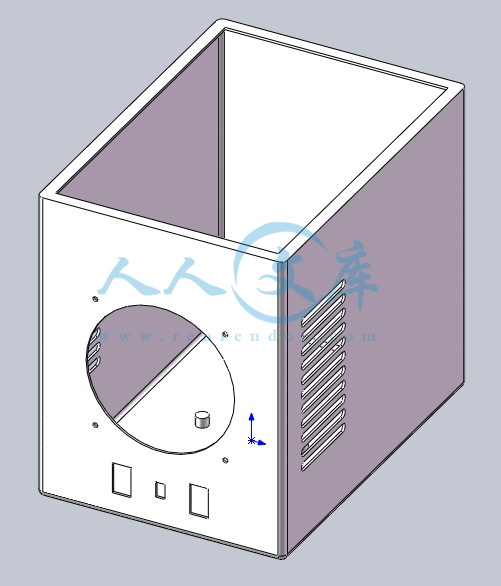

XX大学本科生毕业设计（论文）开题报告学号学生姓名系部专业年级指导教师职称设计（论文）题目车载冰箱结构设计本课题国内外研究动态及意义：车载冰箱是家用冰箱的延续，可以采用半导体电子制冷技术，也可以通过压缩机制冷。一般噪音小污染少。在行车中只需将电源插头插入点烟孔，即可给冰箱降温。市场上主要有两种车载冰箱，一种是 半导体车载冰箱，它的原理是靠电子芯片制冷，利用特种半导体材料构成的P-N结，形成热电偶对，产生珀尔帖效应，即通过直流电制冷的一种新型制冷方法.制 冷温度范围为5至65度。这种冰箱的优点是既能制冷又能制热，环保、无污染，体积小，成本较低，工作时没有震动、噪音、寿命长。缺点是制冷效率不高，制冷 温度受环境温度影响，制冷无法达到零度以下，且容量较小。另一种是压缩机车载冰箱，压缩机是传统冰箱的传统技术，制冷温度低，为-18度10度。制冷效率高，能制冰、保鲜，体积大，是未来车载冰箱发展的主流方向。但是这种冰箱重量较重，携带不方便，价格较高。压缩机汽车冰箱的压缩机世界上的主要产地为德国与日本。车载冰箱大致有3类。第一类是比较早期的产品，叫它冰箱可能不太合适，因为它不具备制冷功能，只有保温功能，使用的时候必须把要冷藏的物 品放冰箱里冷冻后放入保温箱里，有冰袋的话放入冰袋，这样一来就能在短时间内保持冰冻，这种冰箱的优点是不耗电，要知道汽车上的电都是油换来的，价格也比 较低廉，缺点是不能长时间保温，而且空间较小。第二类是半导体车载冰箱.制冷温度范围为-5至65度。这种方法的优点是既能制冷又能制热，容量较小。第三类为压缩机车载冰箱，体积大，是未来车载冰箱发展的主流方向。缺点是重量较重，比较耗电，国内高档压缩机汽车冰箱的压缩机主要是德国的，质量较好。从以上3类来看，每类都有不同的优点和缺点，用户应该根据自己的的实际需求来购买，避免浪费。有3大类型，一种是电 子的，一种是压缩机的，2者都是靠汽车点烟器的12V电源电来带动。冰箱储物箱位于后排座椅中央扶手的位置。还有另外一种车载冰箱，实际上它只是一个低温 储物箱，位于副驾驶前的手套箱。它没有独立的压缩机，它的冷气来源于空调系统。这种所谓的车载冰箱一般用于中低档或低档轿车上。车载冰箱容量很小，一般只 能放几瓶矿泉水，车载冰箱的位置一般在中控台、前排乘客位储物箱里、后排中央扶手或者后备箱里。市场上面的大多数车载冰箱就是这种，与普通家用冰箱不同， 它不是采用压缩机的机械压缩原理制冷，而是采用电子(半导体)制冷原理，尽管不会产生噪声和污染，而且电源是特设的车载电源，但制冷效果和压缩机制冷无法 相比。车主一般需要在往车载冰箱内放入食品饮料前，必须先把食品放到家用冰箱降降温才行。1半导体型半导体冰箱有制冷和制热两项功能：在制冷方面，一般是低于环境温度1015，而其制热温度却能够高达65；此外，由于不采用压缩机，半导体冰箱还有节 能环保、无噪音、轻便等优点，市场售价一股在200元到1000元之间。这种半导体电子制冷车载冰箱的优点是价格相对便宜，使用比较方便，这类产品以酷吧 系冰箱为代表。原理半导体电子制冷又称热电制冷，或者温差电制冷，它是利用帕尔帖效应的一种制冷方法，与压缩式制冷和吸收式制冷并称为世界三大制冷方式。1843年，法国物理学家帕尔帖在铜丝的两头各接一根铋丝，再将两根铋丝分别接到直流电源的正负极上，通电后，他惊奇的发现一个接头变热，另一个接头变冷；这个现象后来就被称为帕尔帖效应。帕尔帖效应的物理原理为：电荷载体在导体中运动形成电流，由于电荷载体在不同的材料中处于不同的能级，当它从高能级向低能级运动时，就会释放出多余的热量。反之，就需要从外界吸收热量（即表现为制冷）。2结构电子冰箱简单结构为：将P型半导体，N型半导体，以及铜板，铜导线连成一个回路，铜板和导线只起导电作用，回路由 12V直流电供电，接通电流后，一个接点变冷（冰箱内部），另一个接头散热（冰箱后面散热器）。特点1、结构简单，部件少，维修方便；2、无机械传动部件，无磨损，无噪音，寿命长；3、无需制冷剂制冷（压缩式和吸收式都需要），绝对环保；4、制冷效率低，制冷温度受环境温度影响大。适用范围车用、家用两相宜。适用于饮料、食物、水果、牛奶、红酒、低温药物的保鲜储存及保温, 是居家、宾馆、办公室、酒吧、学生公寓，及驾车（货车、的士、客车、旅游大巴）、旅游、野餐、露营、垂钓人士的最好伙伴。高等工科院校的毕业设计是完成教学计划达到本科生培养目标的重要环节。它通过深入实践、了解社会、完成毕业设计任务或撰写论文等诸环节，着重培养学生综合分析和解决问题的能力和独立工作能力、组织管理和社交能力；同时，对学生的思想品德，工作态度及作风等诸方面都会有很大影响。对于增强事业心和责任感，提高毕业生全面素质具有重要意义。是学生在校期间的昀后学习和综合训练阶段；是学习深化、拓宽、综合运用所学知识的重要过程；是学生学习、研究与实践成果的全面总结；是学生综合素质与工程实践能力培养效果的全面检验；是实现学生从学校学习到岗位工作的过渡环节；是学生毕业及学位资格认定的重要依据；是衡量高等教育质量和办学效益的重要评价内容。毕业设计(论文)研究内容、拟解决的主要问题：按时完成研究设计内容，对车载冰箱结构设计的基本工作原理和机构的合理与工艺性有更加深刻的感悟与认识，并且完成车载冰箱结构设计的主要零部件和总装图的绘制，撰写毕业设计论文。毕业设计(论文)研究方法、步骤及措施：1、查阅设计资料和手册，了解基本结构和原理；2、确定工作机的主要动力机构；3、零部件的设计及其主要零件图和装配图的详细绘制。主要参考文献：1 濮良贵，纪名刚.机械设计（第八版）.北京：高等教育出版社，2008.360-362 邹慧君 机械原理 第二版 北京：高等教育出版社 2006年5月，11123 徐灏 ， 机械设计手册M ， 第二版 ，北京：机械工业出版社 ， 20004 于向军，赵德铭 机械基础 北京：高等教育出版社 2002.45 崔占全，邱平善 机械工程材料 ， 哈尔滨：哈尔滨工程大学出版社，2009-6 巩云鹏、田万禄等主编，机械设计课程设计 沈阳：东北大学出版社 20007 张玉，刘平主编.几何量公差与测量技术. 沈阳：东北大学出版社 19998 卜炎主编.机械传动装置设计手册（上册），机械工业出版社。19999 濮良贵.机械设计M.北京：高
