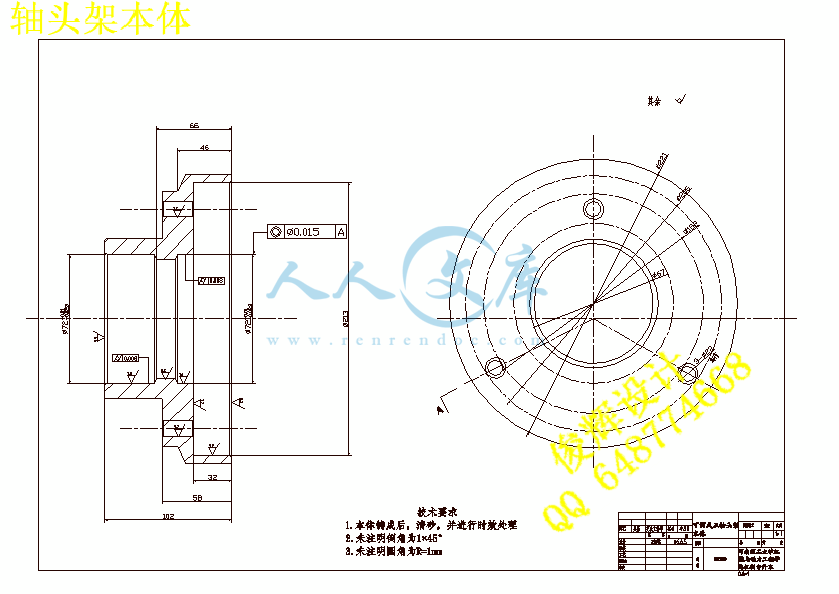

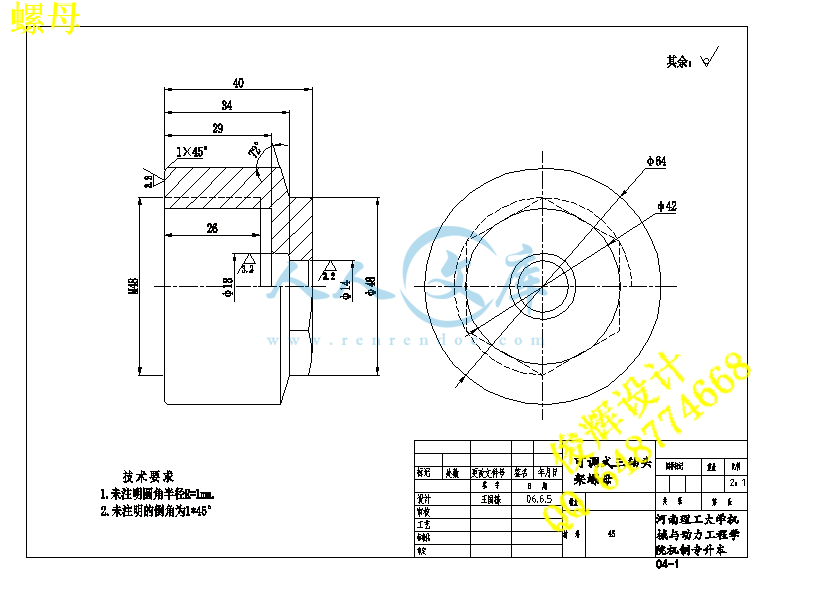

立式钻床用轴均布多轴头设计【10张CAD图纸和说明书】

摘要
    本文是立式钻床用轴均布多轴头设计，可调式多轴头各轴在圆周方向均布且方向可方便地沿直径方向同步调整，以适应多种小批量生产条件下法兰盘类零件的螺孔加工。固定试式多轴头是根据一个典型法兰盘类零件而设计的，用于零件中大批量生产要求。
多轴头架的设计参数来源于一般的加工工艺条件，以适应更广阔的加工范围。针对工厂里多孔钻削时，孔径一般较小，多在10cm左右，而且大部分是箱体、法兰盘等，箱体、法兰盘多为铸造件，材料是铸铁，也有个别的被加工零件的材料是低碳钢。根据这些工件的切削条件，可以确定多轴头架的工艺主参数。
主参数确定后便可以进行多轴头架的总体设计。多轴头架的传动原理是通过齿轮啮合增加钻削轴的轴数，以满足多孔加工的要求。通过二级齿轮啮合，输入轴和输出轴的转向没变，但由于齿轮分支传动，变成多根输出轴。
为了保证加工生产条件的安全，加上多轴头工作时装隔离装置比较困难，所以必须严格校核轴头架的强度，以免发生事故或达不到加工要求。
可以看出，改装后的多轴钻床，可以同时完成多个孔的钻、扩、铰等工序。工艺范围可以满足一般加工情况的孔类钻削要求。可调多轴头架可以起到提高生产效率、降低成本、提高孔系加工精度等作用。参照该调节原理可进行其他任意孔系加工装置的设计，还可以用于攻丝、扩、锪孔等加工装置。此外该装置具有结构简单、操作方便、应用范围广等特点，值得推广。
关键词：立式   钻床   多轴头   可调   固定

Abstract
The design of multiple spindles heads for drilling machine whose drills spindles are adjustable or fixed are introduced
The adjustable spindles of the multiple spindles heads are located evenly in the circuit and can be adjusted synchronism on the diameter’s direction to meet the small scale production needs of the screw hole manufacture for flange plate parts.And the fixed multiple spindles heads is design for the big scale production needs of the screw hole manufacture for flange plate parts,it can’t be used to manufacture another farts, because it’s spindle distance is designed for the only part.
The design of multiple spindles heads include three parts : the total design, the transfer system design , and the constructive design
Because of the un-development in our manufacture industry ,most company’s plant lack of the machine to drill multiple holes at the same time , and it’s a waste of funding on the manufacturing facilities which will be laid after the parts are produced . so the economic   multiple spindles heads enable the normal company to drill the multiple holes in a fast way .And same company gained the economic performance by the way of reequips the machine tools. It’s the fact that the reequipped drilling machine can satisfy the process precision requirement .so the design is feasible.
Based on the design of the  multiple spindles heads , we can also design the others to the manufacture of the other flange plant parts.
Key words:   drilling machine  ;adjustable;  multiple spindles heads;

目录
前言………………………………………………………………………………1
1．概述……………………………………………………………………..2
1.1问题的提出……………………………………………………….2
1.2同行业概况……………………………………………………….2
1.3课题的意义……………………………………………………….2
2.总体方案设计…………………………………………………………4
对工件进行工艺分析……………………………………………4
检查图纸的完整性和正确性…………………………...4
分析工件的结构特点…………………………………...4
分析工件的材料及加工性能…………………………...5
工件的生产批量………………………………………...5
确定工件的加工方法……………………………………………5
对被改装钻床的分析……………………………………………5
总体布局…………………………………………………………6
其他问题分析……………………………………………………7
3.齿轮可调式三轴头架的设计…………………………………………8
齿轮可调式三轴头架的传动原理及调整方法…………………8
方案的工艺设计参数……………………………………………9
Z535钻床动力所允许的工况条件…………………….9
确定用于钻削计算的极限值………………………….13
三轴头架的传动设计…………………………………………..16
齿轮的设计验算………………………………………16
轴的设计与校核………………………………………21
轴承的校核计算………………………………………35
键的设计校核…………………………………………37
螺栓的设计校核………………………………………38
夹头夹紧力的计算校核………………………………40
4.润滑与密封…………………………………………………………43
5.结束语………………………………………………………………44
6.谢辞…………………………………………………………………46
7.参考文献…………………………………………………………….47

前言
我的毕业设计的题目是《立式钻床可调式多轴头架的设计》。在现阶段，我国制造也的发展状况，一方面零件精度、复杂度越来越高，另一方面我国的制造业中普遍存在社别老化的问题。虽然设备老化在现代工业中是不可避免的事情——现在设备的设计更新实在太快了。而且，随着现代产品的小批量生产趋势，为了加工某个零件去购置一台新机床是不合适的。怎样利用现有设备高效快速地加工出新零件是一件很有实际应用价值的课题。
在现代设计中，箱体类、钣金类的零件被广泛应用，在上面进行设计一系列孔是很多时候必须的工作。进行多孔钻削是现代加工中一个不可缺少的加工工序。但是在我国的大部分中小企业目前还不能很好的适应多孔钻削的生产要求，为了某个批量不是很大的零件购置响应的排钻甚至专用机床是取不了多大的经济效益的。针对各个企业里的钻床进行改装不失为一个经济易行同时能满足大部分精度要求的好方法。
目前国内已有一些厂家通过改造现有的钻床设备使之具备加工多孔钻削的能力。一般情况下，都是采用加装多轴头架的方法，并学用适当的夹具便于多轴头架的装夹。由于改造机床多为了某个特定的零件，各种多轴头架各有各的特点。一改改装机床的工艺对象普遍狭窄的缺点，我这里设计了一个可调式的多轴头架，它的切削周向直径可调节，大大的扩大了它的加工范围。

1. 概述
1.1 问题的提出
本次毕业设计任务的提出，是为适应目前我国大部分制造厂的实际生产状况。当前制造业设备更新特别快，大部分企业遇到同一端面的多孔钻削的零件时，为此购置专用设备又往往不经济的条件下，可以通过改造现有普通单轴钻床使之具有多轴钻削的能力。既解决了加工要求与现有设备的矛盾，又有效的利用了闲置机床，极大的提高了设备利用率，给企业带来了巨大的经济效益。
1.2同行业概况
在国内的相关企业中已经有一部分企业开始原有设备的改造以适应新的加工生产。其中有一些结构相对比较复杂，当然这与白加工零件的相关工艺参数有关。在法兰盘周向均布孔的加工上应用已经相当广泛。比如在郑州的一个汽车制造车间上，运用了改造后的钻床进行加工，取得了良好的经济效果。由于这些厂家的生产对象的特殊性，他们加工的孔径一般较大，改造后的钻床，除了加装多轴头架外，还需设计额外的夹具以减轻头架的重量对钻床的作用力影响及保证头架进给的精度。
1.3课题的意义
为了使广大的一般小型生产厂家具有同一端面的多孔加工能力，我设计了重量较轻，钻削轴均布的三轴头架。可以实现同时三孔位的加工，而且如果孔之间的距离有变化，可以随时进行孔距的调节，使它能够实现多孔位的加工，那样不仅可以节省时间、改善工人的劳动强度、提高劳动效率，而且对于机械行业也是一种革新。
齿轮可调式三轴头架，因为它是一种可换的，而且是可以调节孔距的设备，所以适应生产过程中的小批量的生产。
根据多孔的加工要求，确定机床的主要参数如下：
最大钻孔深度（单侧钻）              50mm
主轴数目                             3
主轴中心线至工作台面高               750mm
主轴转速                             1000r/min左右

2. 总体方案设计
总体方案是部件和零件的设计依据，对整个机床的设计影响较大。因此，在拟定总体方案的过程中，必须综合的考虑，使所定方案技术上先进，经济效果好。确定总体方案，包括下列内容：
