双卧轴混凝土搅拌机机械部分设计【9张CAD图纸和说明书】

目    录

摘要…………………………………………………………………………………1
关键词………………………………………………………………………………1
1前言…………………………………………………………………………………2
2总述…………………………………………………………………………………2
    2.1 搅拌的作用………………………………………………………………2
        2.1.1 混凝土的组成……………………………………………………2
        2.1.2 搅拌的任务………………………………………………………3
        2.1.3合理的搅拌机理……………………………………………………3
    2.2 混凝土搅拌机的类型…………………………………………………4
    2.3 国内外混凝土搅拌机的发展状况………………………………………5
3 总体设计方案确定及动力元件选择……………………………………………5
    3.1 总体设计…………………………………………………………………5
    3.2 混凝土搅拌机的工作原理………………………………………………9
    3.3 电动机的选型……………………………………………………………6
    3.4 减速器的选型……………………………………………………………6
    3.5 联轴器的选择与计算……………………………………………………7
4 搅拌系统的设计与计算………………………………………………………8
    4.1 总体方案的拟定…………………………………………………………8
    4.2 方案的分析和确定………………………………………………………9
    4.3叶片主要参数的设计……………………………………………………11
    4.4 主轴转速的确定…………………………………………………………12

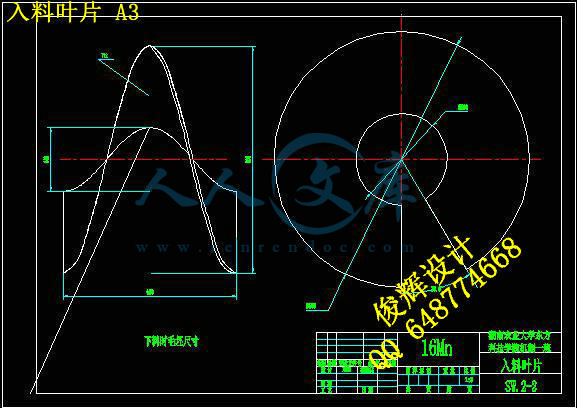

    4.5 螺旋叶片的加工…………………………………………………………13
        4.5.1 叶片螺旋面的成形………………………………………………14
        4.5.2坯料形状的选择…………………………………………………14
        4.5.3 整圆坯料尺寸的确定……………………………………………14
        4.5.4 压模主要尺寸的确定……………………………………………14
    4.6 螺旋叶片的校核…………………………………………………………16
5筒体和搅拌轴的简要设计………………………………………………………21
    5.1 筒体的主要参数…………………………………………………………21
    5.2 搅拌轴的主要参数………………………………………………………21
6轴的设计与计算…………………………………………………………………22
    6.1左轴的校核………………………………………………………………22
        6.1.1 初步估算轴的直径………………………………………………22
        6.1.2 轴的结构设计……………………………………………………22
        6.1.3 轴承的校核……………………………………………………23
        6.1.4轴的校核…………………………………………………………25
    6.2 键的校核…………………………………………………………………26
    6.3 销轴的校核………………………………………………………………26

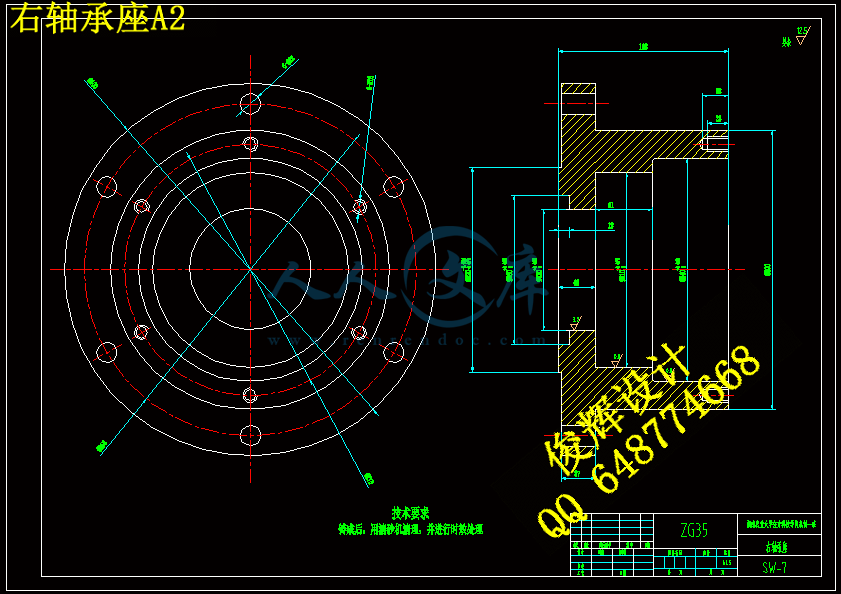

    6.4 右轴的校核………………………………………………………………27
        6.4.1初步估算轴的直径………………………………………………27
        6.4.2 轴的结构设计……………………………………………………27
        6.4.3 轴的强度校核……………………………………………………28
        6.4.4 轴承的校核………………………………………………………29
    6.5 搅拌轴套筒的校核……………………………………………………30
7结论………………………………………………………………………………31
参考文献……………………………………………………………………………31
致谢…………………………………………………………………………………33

双卧轴混凝土搅拌机机械部分设计

摘 要：混凝土搅拌机是施工机械装备中的重要设备,其产品质量和生产效率直接影响着建筑施工质量和建筑施工进度。强制式搅拌机是应用最普遍、使用率最高的混凝土搅拌机。双卧轴搅拌机是新型搅拌机型，因其搅拌质量好，生产率高，被广泛用于各种搅拌场合。本毕业设计从搅拌的目的和机理出发。工作时,物料在叶片推动下沿螺旋面移动,由于两轴的旋转方向相反,两轴间的物料产生挤压、翻滚和揉搓,以达到搅拌混合效果。通过对卧轴式搅拌机的叶片结构和曲面形状进行合理的布置和设计，混凝土的质量和生产效率会有很大的提高。
关键词：混凝土搅拌机；双卧轴； 叶片

Design of Double Horizontal Concrete Mixer’s Mechanical Parts

Abstract:Concrete mixer is the key device of construction machinery and equipment. It has product quality and production efficiency, which directly impacts on the construction quality and progress of construction. Compulsory mixer is the most common and the highest utilization rate of concrete mixers.Double horizontal shaft mixer is a new-style mixer, which is widely used in many conditions because of the high mixing quality and productivity.This paper begins with the mechanism and purpose of mixing. The materials leaves along the spiral of mobile on the work. Because of the two axis of rotation opposite direction, the materials between the two axis produces extrusion rolling and scrubbing, in order to meet the stirring mixed effect. It has been proved in the long-term production, through the horizontal Coaxial mixer surface of the leaf structure and shape of a reasonable layout and design, concrete’s quality and production efficiency will be greatly improved.
Key words: concrete mixer; double horizontal ;shaft

1  前言
近年来随着我国城市基础建设、房地产开发业的迅猛发展，推动了混凝土生产产量的迅速提高。混凝土生产是改变传统的现场分散搅拌混凝土的生产方式，实现建筑工业化的一项重要改革。混凝土的商品化生产因其生产的高度专业化和集中化等特点大大提高了混凝土工程质量，节约原材料，加快，提高劳动生产率，减轻劳动强度，同时也因其节省施工用地，改善劳动条件，减少环境污染而使人类受益。
目前,在国内外的煤炭、建材、化工等行业广泛地使用着各种各样的用来搅拌煤、混凝土及其他原料的搅拌机。从其运动方式及其主要结构上来看,它们可分为两大类型:一种形式为单运动的轴式传动轴上(有单轴和双轴)安装各式各样的搅拌叶片(有长锥形、螺旋形等),并利用叶片来搅拌物料；而另一类则是通过钢齿轮传动带动某一形状的筒体(有圆锥体、圆柱体等)的自身旋转而使物料产生搅拌效果。由于这些搅拌输送机全部都是利用单运动方式,因而普遍存在拌和物料不充分,搅拌效果不太理想；另外,其噪音也较大,特别是在煤炭行业的工业型煤等新工艺上使用的搅拌输送机,根本满足不了其工艺设计要求而严重制约了其新技术新工艺的推广使用,因而急需一种结构新颖、效果明显的全新机型的搅拌机来逐步代替旧式搅拌机,并且也可广泛地使用于其他行业。
然而，在实际生活中，我们看到的大部分混凝土搅拌机，都是起搅拌作用，然后通过车载，人力等方式运送到需要的地方。搅拌和输送分开进行，既加强了工人的劳动强度，降低了劳动效率，造成大量原材料的浪费，又污染了环境。还有些设备是搅拌和输送是分开的，及用一种机器完成混凝土的搅拌作用，而用专门的机器完成混凝土的输送。
连续式双卧轴搅拌机是随着混凝土施工工艺的改进而逐渐发展起来的新机型。近年来，搅拌机逐渐向大容量和高生产率方向发展。通过长期的研究和探索发现比较完善的搅拌输送过程。为使混凝土的搅拌和输送变得相对容易，一般采用卧式双轴强制式连续混凝土搅拌机。通过对搅拌轴的叶片的设计和组合，使物料完成搅拌和输送的工作。本机在封闭的环境中，实现对物料的搅拌和输送，搅拌及输送效果良好，对环境污染少，能够改善施工现场施工条件，保障施工人员身心健康，降低工人的施工强度，提高工作效率，减少施工中对环境的破坏。
2  总述
2.1搅拌的作用
2.1.1混凝土的组成
混凝土作为当今最大宗的建筑材料，广泛地用于工业、农业、交通、国防、水利、市政和民用等基本建设工程中，在国民经济中占有重要地位。一般混凝土指水泥混凝土而言，它是由水泥和砂、石集料，加水按规定的配合比，经过搅拌、浇注和凝结而成的一种人造石材。其中，水泥和水起胶凝作用，砂、石起骨架填充作用，水泥浆包裹在砂的表面，并填充于砂的空隙成为砂浆，砂浆又包裹在石子的表面，并填充石子的空隙。当水泥浆硬化后，就将砂、石集料颗粒牢固地粘结成一个整体，使混凝土具有一定的强度和其他许多重要性能。
