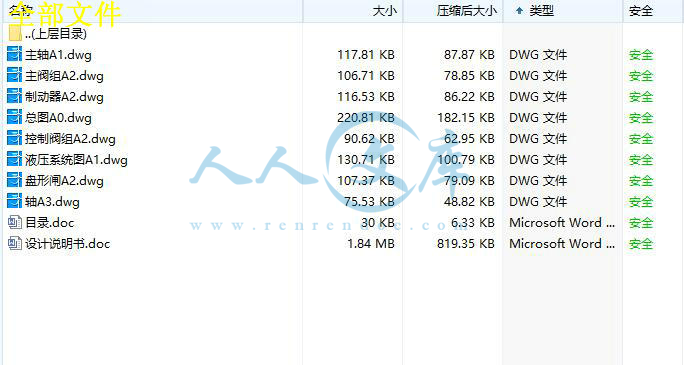

液压防爆提升机【8张CAD图纸和说明书】.zip
设计说明书.doc---(点击预览)
目录.doc---(点击预览)
主轴A1.dwg
主阀组A2.dwg
制动器A2.dwg
总图A0.dwg
控制阀组A2.dwg
液压系统图A1.dwg

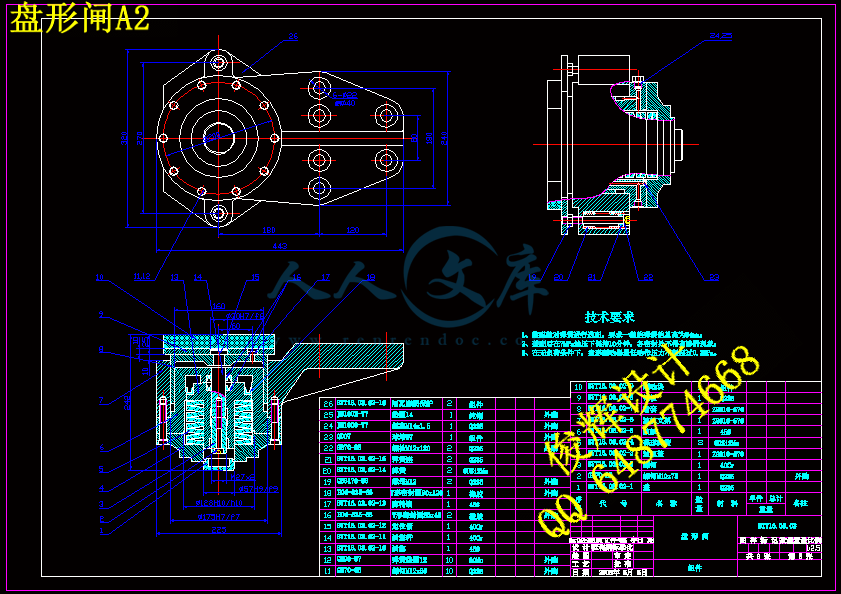

盘形闸A2.dwg
轴A3.dwg
压缩包内文档预览:(预览前20页/共94页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:1737634    类型:共享资源    大小:1.52MB    格式:ZIP    上传时间:2017-09-09 上传人:俊****计 IP属地:江苏
40
积分
关 键 词:
液压 防爆 提升 晋升 cad 图纸 以及 说明书 仿单
资源描述:



摘  要

本设计首先对液压防爆提升机的用途、工作原理、类型及其发展历程进行了概述,通过对液压传动优缺点的分析以及与其它类型提升机进行比较确定了液压系统的设计方案。然后通过对其工作环境和技术特点的分析,并参考目前国内液压防爆提升机的结构,对液压防爆提升机的整体结构进行了设计,包括钢丝绳的选择、卷筒的设计、主轴装置的设计、制动装置的设计、液压系统的设计以及计算与校核。本设计由防爆电动机、低速大扭矩液压马达、轴向柱塞泵、双联叶片泵、多种控制阀、盘形制动器、卷筒、支承轴等部件组成。由于液压系统部分比较复杂,为了使提升机的结构紧凑,提高液压系统的性能和指标,将其主回路部分和其它部分分别组合在一起,构成主阀组和控制阀组。此液压提升机的特点是:采用液压传动、采用无级调速、结构紧凑、操纵简单、采用液压控制、制动安全可靠,其最大的优点是防爆功能。本液压提升机用于矿山、港口、码头等需要搬运物料的场所,尤其在煤矿井下等含有瓦斯或其它易燃易爆气体的场所广泛应用。


关键词:液压提升机; 设计; 计算; 阀组


Abstract
The first design of the hydraulic hoist the use of explosion-proof, principle, type and its development process was outlined by the advantages and disadvantages of hydraulic and other types of analysis and comparison determine elevator hydraulic systems design. Then through their work environment and the technical characteristics of the analysis, and refer to the current domestic hydraulic elevator explosion-proof structure of the hydraulic elevator explosion-proof structure of the overall design, including the choice of wire rope, roll the design, spindle Equipment design, the design of the braking system, hydraulic system design and calculation and verification. The design by the explosion-proof motor, a low-speed torque hydraulic motors, axial piston pump, double-blade pump, a variety of control valves, disc brakes, drum, the support shaft and other components。As part of the hydraulic system more complicated, in order to hoist the compact structure, improve the performance of the hydraulic system and indicators, its main circuit and other parts of the portfolio together, constitute the main valve block and control valve block. This hydraulic hoist features: The hydraulic transmission, a stepless speed regulation, compact and simple manipulation, the use of hydraulic control, brake safe and reliable, its biggest advantages is the explosion-proof function. The hydraulic hoist used for mining, ports, terminals and other necessary materials handling establishments, particularly in the coal mine gas, such as containing flammable and explosive gases or other places widely used.



Key words:Hydraulic hoist; design; Computation; Valve group



目    录

1 绪论……………………………………………………………………………1
1.1液压防爆提升机概述……………………………………………………1
1.1.1引言……………………………………………………………………1
1.1.2液压防爆提升经济的用途、工作原理、类型…………………………1
1.2液压防爆提升机的方展历程……………………………………………3
1.2.1国外发展历程…………………………………………………………3
1.2.2国内发展历程…………………………………………………………4
1.3技术特点…………………………………………………………………5
1.4液压传动的优缺点………………………………………………………7
1.5液压系统设计方案的确定………………………………………………8
1.5.1概述……………………………………………………………………9
1.5.2方案确定………………………………………………………………9
2 钢丝绳的选择和卷筒尺寸的确定…………………………………………10
2.1钢丝绳的选择……………………………………………………………10
2.1.1钢丝绳的结构…………………………………………………………10
2.1.2钢丝绳的分类…………………………………………………………10
2.1.3钢丝绳的选择…………………………………………………………11
2.1.4钢丝绳在卷筒上的固定方式…………………………………………12
2.2卷筒尺寸的确定…………………………………………………………12
2.2.1卷筒结构………………………………………………………………12
2.2.2卷筒尺寸的确定………………………………………………………13
3 液压马达、主液压泵及其电机的选择………………………………………16
3.1液压马达…………………………………………………………………16
3.1.1概述……………………………………………………………………16
3.1.2液压防爆提升绞车常采用的几种液压马达…………………………16
3.2液压泵……………………………………………………………………22
3.2.1概述……………………………………………………………………22
3.2.2液压防爆提升绞车常采用的几种液压泵……………………………22
3.3液压马达、主液压泵及其电机的选择…………………………………30
4 主轴装置的设计……………………………………………………………32
4.1概述………………………………………………………………………32
4.2主轴装置的结构设计……………………………………………………32
4.3主轴装置的计算…………………………………………………………32
4.3.1变位质量计算…………………………………………………………32
4.3.2筒壳强度计算…………………………………………………………35
4.3.3主轴强度和刚度计算…………………………………………………35
4.3.4主轴承强度计算………………………………………………………50
5 制动装置的设计……………………………………………………………51
5.1概述………………………………………………………………………51
5.2制动装置的结构设计……………………………………………………52
5.3制动装置的设计计算……………………………………………………56
5.3.1盘形制动闸正压力计算………………………………………………56
5.3.2松闸时作用在活塞上的液压力计算…………………………………58
5.3.3盘形制动闸工作油压计算……………………………………………59
6 液压系统的设计……………………………………………………………59
6.1液压系统各液压回路的设计……………………………………………59
6.1.1引言……………………………………………………………………59
6.1.2各液压回路的设计……………………………………………………60
6.2液压阀组及油箱的设计…………………………………………………62
6.2.1液压阀组的设计………………………………………………………62
6.2.2油箱的设计……………………………………………………………64
7 液压提升机的安装与调试…………………………………………………65
7.1液压提升机的安装………………………………………………………65
7.1.1安装前的准备工作和设备运搬………………………………………65
7.1.2液压提升机的安装……………………………………………………66
7.2液压提升机的调试………………………………………………………69
8 液压提升机的运转、维护与检修……………………………………………71
8.1液压提升机的操作与运转………………………………………………71
8.2液压提升及的维护与检修………………………………………………73
结论……………………………………………………………………………77
参考文献………………………………………………………………………78
翻译部分
  英文原文……………………………………………………………………79
  中文译文……………………………………………………………………87
致谢……………………………………………………………………………94

1 绪论
1.1液压防爆提升机概述
1.1.1引言
液压绞车是利用液压马达直接或通过减速箱来拖动滚筒的一种绞车,液压绞车的用途很广泛,常用于船舶、港口、建筑、矿山、冶金和林业等许多行业。液压防爆绞车则是在一般液压绞车的基础上配上全套防爆电气设备,并在结构上能满足煤矿井下使用需要的一种防爆绞车。习惯把卷筒直径< 2000mm 时的称为绞车, 而把≥2000mm时的称为提升机,以下统称为提升机。自60年代中期提升机出现以来,40 多年发展迅速,在工业发达国家的煤矿井下已广泛使用,从大到小,从单绳到多绳,从有极绳到无极绳,从缠绕式到摩擦式,各种品种规格比较齐全。液压提升机主要由液压驱动系统、液压制动系统、液压控制系统、卷筒- 负载系统、操作系统及其它如深度指示、提升超速、过卷安全保护等辅助系统组成。
1.1.2液压防爆提升机的用途、工作原理、类型
(1)用途
液压防爆提升机主要用于有沼气、煤尘爆炸危险的煤矿井下,作为提升和下放人员、煤、矸石及运输材料、设备之用。也可供其它有易燃气体和爆炸危险,要求使用防爆电气设备的场所作起重运输用.在煤矿主要是用于采区上、下山运输,同时也可用于井下暗立井、暗斜井和掘进时的提升运输及井下辅助运输.
(2)工作原理
液压防爆提升机由机械、液压传动、电气部分等组成。采用鼠笼型防爆主电机驱动双向变量主油泵;主油泵和二台内曲线低速大扭矩液压马达组成闭合回路、衡扭矩液压调速系统;二台液压马达分别布置在主组装置两侧与主组联接,拖动提升机运转。提升机有二台辅助油泵,一台工作、一台备用。辅助油泵中,其大泵作补油泵用,给主液压传动补油;小泵作控制用,给制动系统、操作系统、调绳系统供油。
提升机采用远距离液控操纵方式。司机通过操作液压式比例先导伐给主油泵的比例油缸输入由低到高的压力油,使主油泵的行程调节器动作,改变主油泵摆动的缸体的倾角来改变主油泵的流量,以改变液压马达的转速,使提升机起动,加速运转。司机通过操作液压式比例先导伐的手柄扳到不同角度,就可使主油泵输出不同的流量,使提升机得到不同的提升速度。当液压式比例先导伐的手柄扳到最大位置时,提升速度最大。当液压式比例先导伐的手柄扳到中立位置时,提升机停车。当手柄反方向扳动时,提升机反方向运行。
提升机采用盘型闸制动,以实现提升机的正常和紧急制动。正常制动的制动力靠液压传动装置本身产生的。提升时负荷成为制动力。下放重物时液压马达变为泵。液压泵变为液压马达。使电动机产生发电反馈制动。盘型制动器不参与工作制动。只是在提升机卷筒停止运转后作为保险装置来使用。提升机在运行中出现故障,保险装置自动工作,也可由司机用脚踏开关进行紧急制动停车。
提升制动系统有压力油时,盘型闸制动打开,没有压力油盘型闸制动。司机操作的液压式比例先导阀共有4个减压阀,其中两个减压阀操纵主油泵正反向供油,另两个减压阀控制盘型闸的开起,当司机操作液压式比例先导伐时,同时压下两个阀,一个阀输出的压力油进主泵的比例油缸,使主泵向液压马达供油并使其运转。另一个阀输出的压力油供制动系统的液控换向阀,使制动系统向盘型制动器供油,盘型闸制动打开、使提升机运转。当司机扳回液压式比例先导伐的手柄扳到中立位置时,(比例油缸向中位返回)主泵流量逐渐减小到零,液压马达停止运转。同时液控换向阀由于没有压力油而复位,提升机制动。这样就实现了开始提升运转时,盘型制动闸同时打开,提升机停止运转时,盘型制动闸同时立刻制动,保征了提升机的安全运行。
(3)类型
液压防爆提升机按传动系统有全液压传动和液压-机械传动液压提升机两大类。全液压传动液压提升机工作原理如图1.1所示,它是利用鼠笼式防爆电动


图1.1 全液压传动提升机工作原理
1.电机 2.主液压泵 3.液压马达 4.滚筒

机1,双向变量液压泵2,内曲线低速大扭矩液压马达3组成闭式回路,液压马达直接与滚筒4联接拖动提升机运转;液压-机械传动液压提升机工作原理如图1.2所示, 它是利用鼠笼式防爆电动机1带动双向变量液压泵2和高速液压马达3组成闭式回路, 液压马达经行星齿轮减速箱4再带动提升滚筒5直接拖动提升机运转,滚筒的正、反向运转依靠改变液压泵输出液流的方向来完成,提升机的转速大小由改变液压泵输入液压马达油量大小来调节。


图1.2 液压-机械传动提升机工作原理
1.电机 2.主液压泵 3.液压马达 4.减速箱 5.滚筒

1.2液压防爆提升机发展历程
1.2.1国外发展历程
国外在50年代中期,随着新型的轴向柱塞式和径向柱塞式液压马达的问世,研制出了在轮船和建筑机械上使用的液压绞车。大约在60年代中期,研制出煤矿井下使用的液压防爆提升机。近20液压防爆提升机发展迅速,在工业发达国家的煤矿已广泛使用,从大到小,从单绳到多绳,从有极绳到无极绳,从缠绕式到摩擦式,各种各样规格比较齐全。
英国是研制液压提升机较早的国家之一,60年代就有矿用液压提升机问世。英国的Needham Brose﹠Brown LTD研制了“C”系列本机或无线电遥控的液压提升机,功率7.5~25kw,共有20种规格,该公司制造的250KW用低速大扭矩液压马达直接驱动的液压提升机在约克夏的Barnsley矿井使用。Pikrose公司研制的轻便液压提升机,结构紧凑,井下运输相当方便。采用滚轮传力式液压马达和斜盘式双向变量轴向柱塞泵,具有恒功率控制装置。
日本三井三池制作所在1965年制造出第一台防爆液压提升机,以后又反复进行了多次设计和改进,其卷筒直径为900㎜、1200㎜、2000㎜和2100㎜,具有手动、半自动两种形式,可用来提升货物和人员。
南非Easten Transfaal 的New Bosjesspruit 煤矿的副井装有一台大型多绳摩擦轮式液压提升机,采用4台液压马达驱动,有效载荷达到35t,特大型的罐笼可同时容纳300人,可整体向井下运送大型机械设备。
捷克斯洛伐克研制了小型液压传动的双绳和4绳摩擦轮提升机,用于煤矿井下暗立井的罐笼提升。
法国Stephanoise 公司制造了电机功率为110kw最大静张力为50kN,绳速1.8m/s的液压提升机。瑞典Alimak公司制造了HPG型,最大静张力为100kN的液压提升机。西班牙TAIM-TFG公司也生产了单、双滚筒防爆液压提升机和摩擦轮防爆液压无绳提升机。此外, 前苏联、波兰和德国等国家,近几年均研制和采用压防爆提升机作为倾斜煤层中采煤机构的安全防滑、同步辅助牵引设备。这些液压提升机的液压系统有开式和闭式的,采用开式液压系统的有英国的PIKROSE型、波兰的KBH-3型液压安全绞车,采用闭式系统的英国AB-25型,前苏联的100型和日本的MSD型安全提升机。
联邦德国、英国和前苏联等国家还广泛采用液压无极绳提升机牵引井下运输用的卡轨车和单轨吊。在德国这种钢丝绳牵引方式占煤矿井下运输方式的70%,使用总台数超过1500台。其最大功率达到330kw,最大单绳牵引力达到91kN。
1.2.2国内发展历程
我国煤矿井下液压防爆提升机的研制工作和应用比欧洲、日本等大约晚了10年,我国在1980年以前还没有直径1.2m以上的液压防爆提升机供煤矿使用,所以过去煤矿井下使用的直径1.2m以上的提升机都是非防爆型的,违反了煤矿安全规程的规定,严重危害煤矿安全生产,甚至因此而引起重大的瓦斯爆炸事故。
从1977年开始,由湖南省煤炭工业局液压绞车研制组、湖南省煤炭科学研究所和湖南省煤矿机械厂共同研制BYT-1.2型防爆液压提升机,于1981年3月经鉴定定型,转入批量生产。随后,该厂又研制了直径1.6m、2m、2.5m等系列提升机,并在煤矿井下得到广泛推广应用。此外国内其它单位如洛阳矿山机械工程设计研究院研制了JTY系列直径1.6m、2m、2.5m液压防爆提升机,淮南煤矿机械厂研制了JT-1200Y型防爆液压提升机,重庆矿山机械厂也研制了直径1.2m防爆液压提升机,山西机器厂也研制了直径1.6m防爆液压提升机,重庆煤炭研究所、鸡西煤矿机械厂、徐州煤矿机械厂等也研制了多种型号、规格的液压防爆提升机,并在不同程度的煤矿得到采用。近年来,湖南株州煤矿机械厂、洛阳矿山机械工程设计研究院厂等单位,在提高液压防爆提升机产品性能和稳定性、降低能耗、降低噪声、控制漏油、提高运行工作效率和工作可靠性等方面进行了一系列的研究和探索, 在反馈控制系统和控制器的开发上进行探索性的工作,并取得较好的成果。
