目录
摘要 I
Abstract II
第1章 绪论 1
1.1往复泵的作用及优缺点 1
1.2往复泵的特点 2
1.2.1瞬时流量是脉动的 2
1.2.2平均流量是恒定的 3
1.2.3泵的压力取决于管路特性 3
1.2.4对输送的介质有较强的适应性 4
1.2.5有良好的自吸性能 4
1.3往复泵的分类 5
1.3.1按泵的的液力端特点分 5
1.3.2按传动端的结构特点分 5
1.3.3按泵的驱动方式或配带的原动机分 5
1.3.4按泵的排出压力分 6
1.3.5按泵的每分钟往复次数分 6
1.3.6按泵输送介质某一突出特性分 6
1.3.7按泵的用途分 6
1.4往复泵的应用与发展 7
第2章 液压注聚泵的方案确定 10
2.1液压注聚泵主要结构参数的选择与确定 10

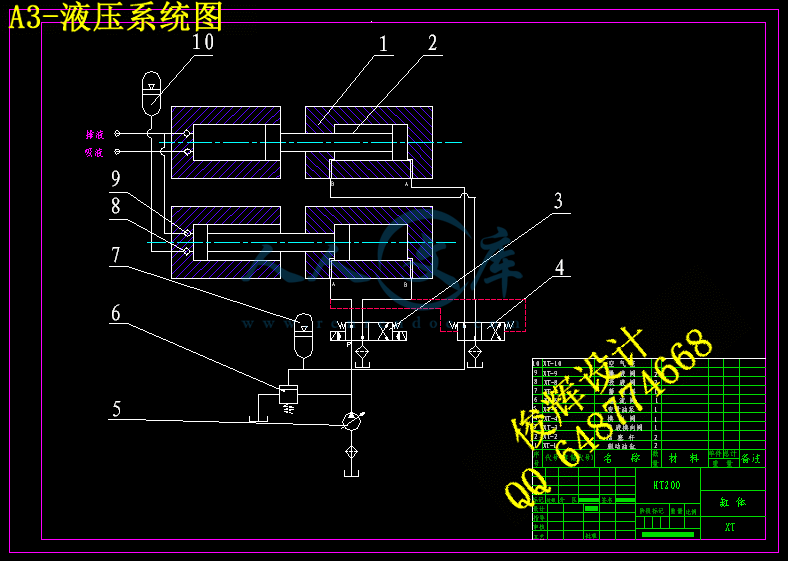

2.2液压系统主要技术参数 13
2.2.1系统内液流流速突变引起的液压冲击 13
2.2.2由运动部件制动所产生的液压冲击 14
2.2.3空气室的理论设计 15
2.3液压油.滤油器.溢流阀的确定 17
2.3.1液压油的功能和基本要求 17
2.3.2溢流阀的选择 18
2.3.3滤油器的选择 19
2.4电动机的选择 21
2.5选择液压泵的规格 21
2.5.1齿轮泵 22
2.5.2叶片泵 23
2.5.3柱塞泵 24
2.5.4螺杆泵 25
第3章 泵的结构及工作原理 27
3.1泵的结构 27
3.1.1底座 25
3.1.2动力组件 25
3.1.3传动组件 25

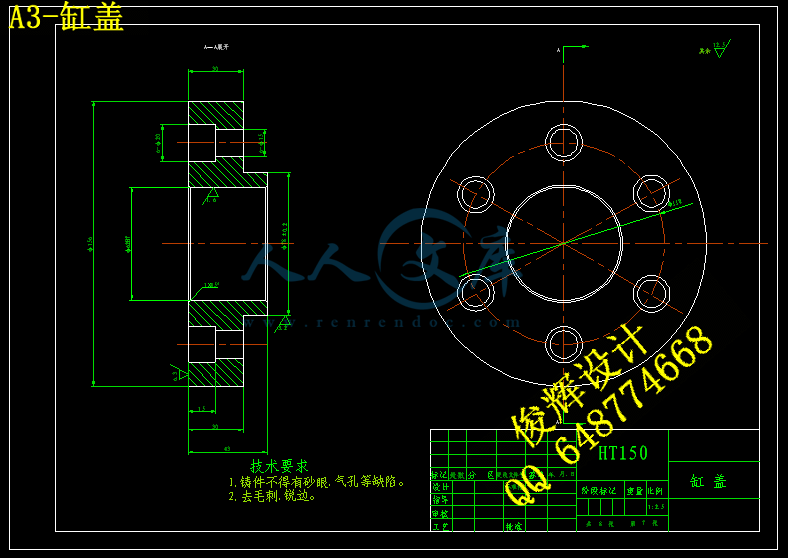

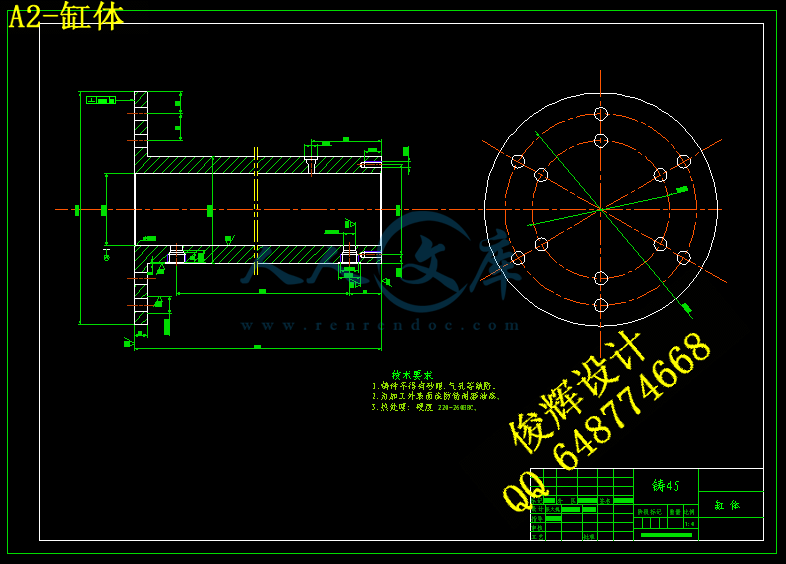

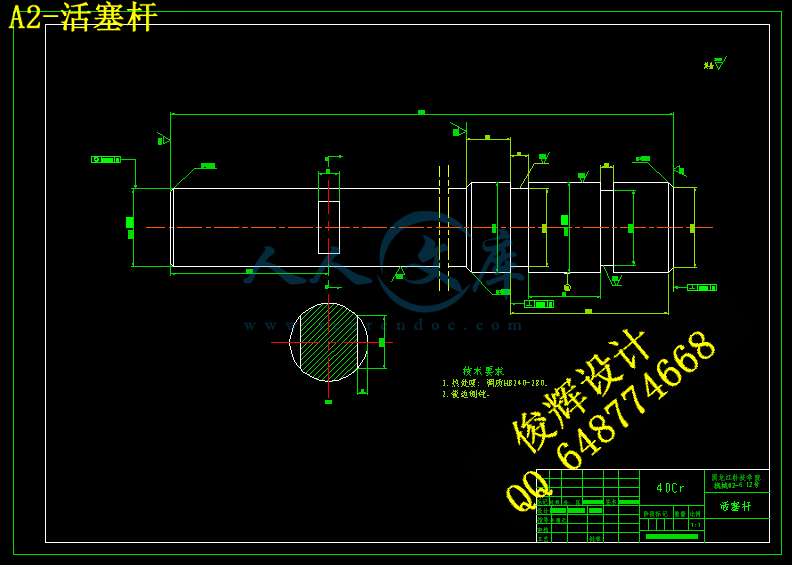

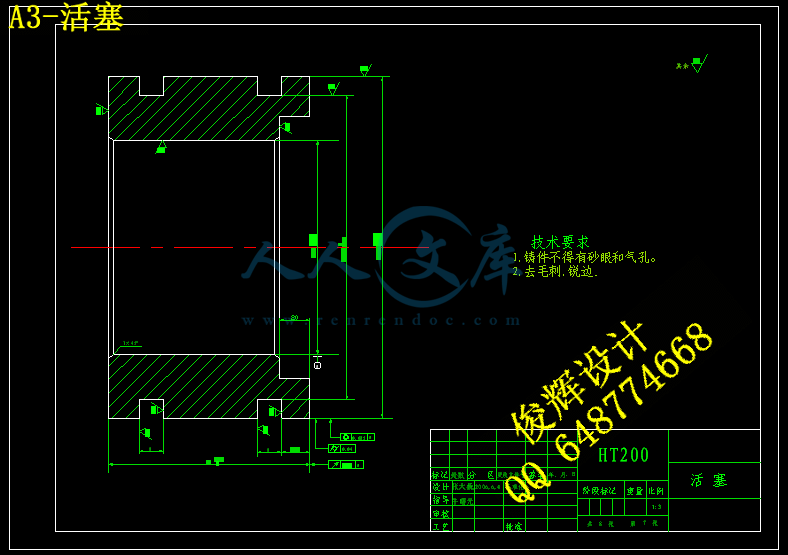

3.1.4液缸组件 25
3.1.5安全阀组件 25
3.1.6稳压器组件 25
3.2泵的工作原理 28
第4章 泵的安装、调整、使用和保养 30
4.1泵的安装 30
4.1.1泵在安装中存在的问题 30
4.2泵的调整 31
4.2.1曲柄的位置调整 31
4.2.2柱塞密封的调整 31
4.3泵的使用 31
4.3.1启动及停车 31
4.4泵的维护与保养 33
4.5泵有关部件的调整和易损件的更换 33
4.5.1安全阀的调整 33
4.5.2柱塞及密封填料的更换 34
4.5.3阀、阀座、阀弹簧的更换 35
第5章 泵可能产生的故障及原因 36
结论 38
致谢 40
参考文献 41
专题 42
附录1 46
附录2 54
摘 要
针对国内中后期油田高含水和特殊油藏开采需要，通过对往复泵的概述分析，说明了液压注聚泵所要解决的主要问题，高效节能，排量可调，液压传动在国民生产各部门占有相当的比重，如何提高液压系统的性能，减少它的缺点是我们现在和将来都一直努力的方向。本设计就是主要针对油田使用的注聚泵而进行的。注聚泵是油田中重要的生产工具，它的设计合格与否直接影响到油田的生产效率和生产成本。因此，在设计中我通过查阅大量的有关资料，尽量使本次设计符合要求，减少它的缺点。本次设计也是对我们大学四年学习的一个总结。
关键词： 液压传动 液压系统 注聚泵
Abstract
Hydraulic transmission every department occupy a suitable one than serious, how improve hydraulic pressure systematic performance in national product, All diligent direction of the present and the future that the shortcoming of reducing it is us. Design and gather pump and go on to note that oil field use mainly originally. It is the important tool of production among the oil field that the note gathers the pump, its design is qualified to influence the production efficiency of the oil field and production cost directly . So, I try one's best to enable designing and fulfil requirements this time through consulting a large amount of relevant materials in the design, Reduce its shortcoming. This design is to a summary of study of four years of our university too.
Keyword: Hydraulic transmission Hydraulic pressure system The note gathers the pump
第1章 绪 论
1.1往复泵的作用及优缺点
往复泵是工业泵中不可缺少的一类产品。它的突出优点是：可获得高的排压，且流量与压力无关，适应输送介质十分广泛，吸入性能好，效率高，泵的性能不随压力和输送介质粘度的变动而变动。在当今世界能源紧缺的形势，往复泵作为节能产品，在石油开发、管道输煤、煤气化工、电站排渣、矿山开采等方面起着重要作用，而且在压力容器检测和实现现代化石油化工工业全面自动化操作方面也是不可缺少的品种。近年来，其产量明显增长，证明了它在国民经济发展中的地位。
往复泵的主要缺点就在于它是一种低速机械，因此，体积和重量很大。这类泵结构比较复杂，配套性强而通用性差；品种多而批量小，它的总产量约占整个泵类总产值3%左右。正因为如此，往往不注意这类产品的开发。以致这类产品的研究成果和文献资料也很少。至今全面地、系统地介绍往复泵结构、设计方面的书，至今还很少。
往复泵是泵类产品中出现最早的一种，至今已有2100多年的历史。在旋转式原动机出现以前，往复泵几乎是唯一的泵类。在旋转式原动机出现以后，才逐步地产生了离心泵和转子泵等其它类型的泵。后出现的泵，由于它们的结构比较简单、操作比较方便，而且还有体积小、重量轻、流量均匀等一系列优点，致使原来使用往复泵的地方逐步地为这些泵类所取代。目前，往复泵的产量只占整个泵类总产量很少的一部分。但是，往复泵所具有的特点并没有被其它类型泵所取代。有些特点仍为其它类型泵所不及，因此，它非但不会被淘汰，而且仍将作为一种不可缺少的泵类，被广泛采用。
1.2往复泵的特点
在离心式和容积式两大类泵中，往复泵属于容积式泵。亦即它也是借助工作腔里的容积周期性变化来达到输送液体的目的；原动机的机械能经泵直
接转化为输送液体的压力能；泵的流量只取决于工作腔容积变化值及其在单位时间内的变化次数（频率），而（在理论上）与排出压力无关。
往复泵和其它类型容积式泵的区别，仅在于它实现工作腔容积变化的方式和结构特点上；往复泵是借助于活塞（柱塞）在液缸工作腔内的往复运动（或通过隔膜、波纹管等挠性元件在工作腔内的周期性变形）来使工作腔容积产生周期性变化的。在结构上，往复泵的工作腔是借助密封装置与外界隔开，通过泵阀（吸入阀和排出阀）与管路沟通或闭合。
往复泵这一实现工作腔容积变化的方式和结构特点，构成了这类类型泵性能参数和总体结构的一系列特点。这些特点也正是这类类型泵借以生存、竞争和发展的依据：
