铣削组合机床及其主轴箱设计【5张CAD图纸和说明书】

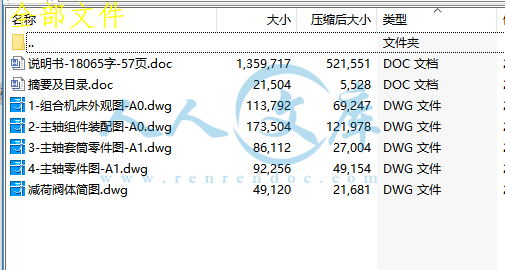

资源目录

铣削组合机床及其主轴箱设计【5张CAD图纸和说明书】.rar

说明书-18065字-57页.doc---(点击预览)

摘要及目录.doc---(点击预览)

1-组合机床外观图-A0.dwg

2-主轴组件装配图-A0.dwg

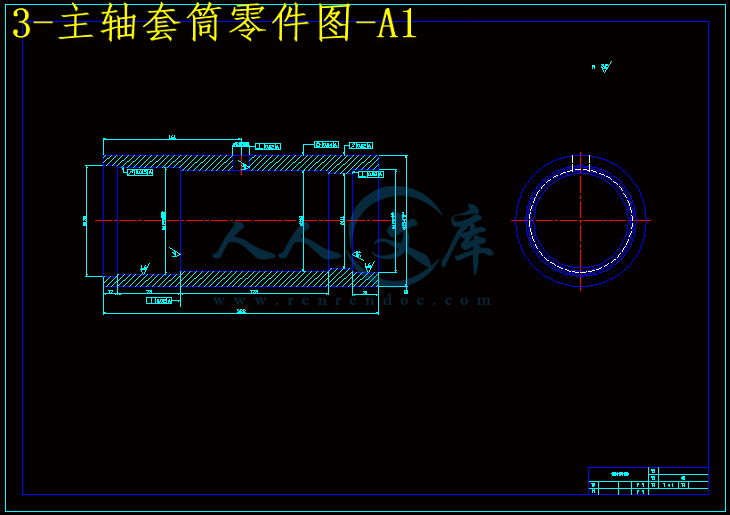

3-主轴套筒零件图-A1.dwg

4-主轴零件图-A1.dwg

减荷阀体简图.dwg

压缩包内文档预览：(预览前20页/共58页)

编号：17455963 类型：共享资源大小：797.56KB 格式：RAR 上传时间：2019-04-08 上传人：俊****计 IP属地：江苏

40
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 5张CAD图纸和说明书组合机床及其主轴箱设计说明书铣削组合机床及主轴主轴箱设计【 5张CAD图纸 5张CAD图纸组合机床铣削组合机床主轴箱设计铣削组合机床及其主轴箱设计

资源描述：

摘要

组合机床，是由大量的通用部件和少量专用部件组成的工序集中的高效率机床。其特点有：结构紧凑、工作质量可靠、设计和制造周期短、投资少、经济效果好、生产率高等。

本次设计的题目是铣削组合机床及主轴组件。首先针对所要加工的零件入手，对机床进行总体方案设计，进而确定机床的总体布局，随后，对主轴组件进行设计。在设计主轴组件时，以主轴为线索，在满足刚度、精度等要求下，完成其它（如轴承、轴向调节机构、锁紧机构等）所有零件的设计。

设计机械加工工艺规程遵循如下原则：

1）保证零件图样上所有技术要求的实现。

2）必须能满足生产纲领的要求。

3）在满足技术要求和生产纲领要求的前提下，要求工艺成本最低，低耗节能。

4）尽量减轻工人的劳动强度，保障生产安全。维护环境卫生。

本产品是按用户要求而设计的，用户讨论合格后，投入生产，希望指导、鉴定。

关键词：组合机床，主轴组件，主轴，轴承，轴向调节机构

Abstract

Modular Machine, by the large number of common parts and a small number of specialized components of the process focused efficient machine. Its features include compact, reliable quality, design and manufacturing cycle shorter, less investment and economic effects, and higher productivity.

The design is the subject of combined milling machine spindle components. First of all, for the processing of parts to start with a general program of machine design, machine tool and then determine the overall layout, then the design of the main components. Components in the design of the spindle to spindle for clues, to meet the stiffness and precision required to complete the other (such as bearings, axial adjustment agencies, locking, etc.) the design of all parts.

Design mechanical processing order to follow the following principles

1) To ensure that all parts drawings on the realization of the technical requirements.

2) Program must be able to meet production requirements.

3) To meet the technical requirements and requirements of the production program, under the premise of the minimum requirements of cost, low energy.

4) Minimize the labor intensity of workers, protection of production safety.

This product is based on user requirements and design, the user discussion after passing the production, hope the guide, identified.

Keywords: Modular Machine, spindle components, spindle, bearings, axial adjustment

绪论 1

第1章机床总体设计 1

1.1 机床总体方案设计的依据 1

1.2工艺分析 1

1.3机床主要技术参数的确定 3

1.4进给驱动电动机功率的确定 5

第2章主轴组件要求与设计计算 6

2.1主轴的基本要求 6

2.2主轴组件的布局 9

2.3主轴结构的初步拟定 12

2.4主轴的材料与热处理 13

2.5主轴的技术要求 13

2.6主轴直径的选择 14

2.7主轴前后支承轴承的选择 15

2.8主轴内孔直径 16

2.9主轴前端悬伸量 17

2.10主轴支承跨距 18

2.11主轴结构图 18

2.12主轴组件的验算 18

第3章主轴组件相关部件 23

3.1主轴轴承的润滑 21

3.2主轴组件的密封 21

3.3轴肩挡圈 23

3.4挡圈 23

3.5圆螺母 23

3.6套筒 24

3.7前、后支承的轴承盖 25

3.8主轴用套筒及其锁紧部分 26

3.9主轴尾部的内花键 27

3.10主轴组件轴向调节机构 28

3.11箱体设计 30

第4章结论 31

参考文献 32

致谢 33

1 绪论

机械制造业在国民经济中占有重要的地位，是国民经济各部门赖以发展的基础，是国民经济的重要支柱，是生产力的重要组成部分。机械制造业不仅为工业、农业、交通运输业、科研和国防等部门提供各种生产设备、仪器仪表和工具，而且为制造业包括机械制造业本身提供机械制造装备。机械制造业的生产能力和制造水平标志着一个国家或地区的科学技术水平、经济实力。

机械制造业的生产能力和制造水平，主要取决于机械制造装备的先进程度。机械制造装备的核心是金属切削机床，精密零件的加工，主要依赖切削加工来达到所需要的精度。金属切削机床所担负的工作量约占机器制造总工作量的40%～60%，金属切削机床的技术水平直接影响到机械制造业的产品质量和劳动生产率。换言之，一个国家的机床工业水平在很大程度上代表着这个国家的工业生产能力和科学技术水平。显然，金属切削机床在国民经济现代化建设中起着不可替代的作用。

纵观几十年来的历史，机械制造业从早期降低成本的竞争，经过20世纪70年代、80年代发展到20世纪90年代乃至21世纪初的新的产品的竞争。目前，我国已加入世界贸易组织，经济全球化时代已经到来，我国机械制造业面临严峻的挑战，也面临着新的形势：知识——技术——产品的更新周期越来越短，产品的批量越来越小，产品的性能和质量的要求越来越高，环境保护意识和绿色制造的呼声越来越强，因而以敏捷制造为代表的先进制造技术将是制造业快速响应市场需要、不断推出新产品、赢得竞争、求得生存和发展的主要手段。

金属切削机床中的组合机床，是根据工件加工需要，以大量通用部件为基础，配以少量专用部件组成的一种高效专用机床。它具有：生产率高；加工精度稳定；研制周期短，便于设计、制造和使用維護，成本低；配置灵活等。正是由于这些特点的存在，决定了组合机床在当今新形势下仍能被广泛应用于汽车、拖拉机、柴油机、电机、仪器仪表、军工及自行车等轻工行业和机床、机车、工程机械等制造业中。








内容简介：: 摘要组合机床，是由大量的通用部件和少量专用部件组成的工序集中的高效率机床。其特点有：结构紧凑、工作质量可靠、设计和制造周期短、投资少、经济效果好、生产率高等。本次设计的题目是铣削组合机床及主轴组件。首先针对所要加工的零件入手，对机床进行总体方案设计，进而确定机床的总体布局，随后，对主轴组件进行设计。在设计主轴组件时，以主轴为线索，在满足刚度、精度等要求下，完成其它（如轴承、轴向调节机构、锁紧机构等）所有零件的设计。设计机械加工工艺规程遵循如下原则：1）保证零件图样上所有技术要求的实现。2）必须能满足生产纲领的要求。3）在满足技术要求和生产纲领要求的前提下，要求工艺成本最低，低耗节能。4）尽量减轻工人的劳动强度，保障生产安全。维护环境卫生。本产品是按用户要求而设计的，用户讨论合格后，投入生产，希望指导、鉴定。关键词：组合机床，主轴组件，主轴，轴承，轴向调节机构AbstractModular Machine, by the large number of common parts and a small number of specialized components of the process focused efficient machine. Its features include compact, reliable quality, design and manufacturing cycle shorter, less investment and economic effects, and higher productivity.The design is the subject of combined milling machine spindle components. First of all, for the processing of parts to start with a general program of machine design, machine tool and then determine the overall layout, then the design of the main components. Components in the design of the spindle to spindle for clues, to meet the stiffness and precision required to complete the other (such as bearings, axial adjustment agencies, locking, etc.) the design of all parts.Design mechanical processing order to follow the following principles1) To ensure that all parts drawings on the realization of the technical requirements.2) Program must be able to meet production requirements.3) To meet the technical requirements and requirements of the production program, under the premise of the minimum requirements of cost, low energy. 4) Minimize the labor intensity of workers, protection of production safety. This product is based on user requirements and design, the user discussion after passing the production, hope the guide, identified. Keywords: Modular Machine, spindle components, spindle, bearings, axial adjustment目录绪论1第1章机床总体设计11.1 机床总体方案设计的依据1 1.2工艺分析11.3机床主要技术参数的确定31.4进给驱动电动机功率的确定5第2章主轴组件要求与设计计算62.1主轴的基本要求62.2主轴组件的布局92.3主轴结构的初步拟定122.4主轴的材料与热处理132.5主轴的技术要求132.6主轴直径的选择142.7主轴前后支承轴承的选择152.8主轴内孔直径162.9主轴前端悬伸量172.10主轴支承跨距182.11主轴结构图182.12主轴组件的验算18第3章主轴组件相关部件233.1主轴轴承的润滑213.2主轴组件的密封213.3轴肩挡圈233.4挡圈233.5圆螺母233.6套筒243.7前、后支承的轴承盖253.8主轴用套筒及其锁紧部分263.9主轴尾部的内花键273.10主轴组件轴向调节机构28 3.11箱体设计30第4章结论31参考文献32致谢33摘要组合机床，是由大量的通用部件和少量专用部件组成的工序集中的高效率机床。其特点有：结构紧凑、工作质量可靠、设计和制造周期短、投资少、经济效果好、生产率高等。本次设计的题目是铣削组合机床及主轴组件。首先针对所要加工的零件入手，对机床进行总体方案设计，进而确定机床的总体布局，随后，对主轴组件进行设计。在设计主轴组件时，以主轴为线索，在满足刚度、精度等要求下，完成其它（如轴承、轴向调节机构、锁紧机构等）所有零件的设计。设计机械加工工艺规程遵循如下原则：1）保证零件图样上所有技术要求的实现。2）必须能满足生产纲领的要求。3）在满足技术要求和生产纲领要求的前提下，要求工艺成本最低，低耗节能。4）尽量减轻工人的劳动强度，保障生产安全。维护环境卫生。本产品是按用户要求而设计的，用户讨论合格后，投入生产，希望指导、鉴定。关键词：组合机床，主轴组件，主轴，轴承，轴向调节机构AbstractModular Machine, by the large number of common parts and a small number of specialized components of the process focused efficient machine. Its features include compact, reliable quality, design and manufacturing cycle shorter, less investment and economic effects, and higher productivity.The design is the subject of combined milling machine spindle components. First of all, for the processing of parts to start with a general program of machine design, machine tool and then determine the overall layout, then the design of the main components. Components in the design of the spindle to spindle for clues, to meet the stiffness and precision required to complete the other (such as bearings, axial adjustment agencies, locking, etc.) the design of all parts.Design mechanical processing order to follow the following principles1) To ensure that all parts drawings on the realization of the technical requirements.2) Program must be able to meet production requirements.3) To meet the technical requirements and requirements of the production program, under the premise of the minimum requirements of cost, low energy. 4) Minimize the labor intensity of workers, protection of production safety. This product is based on user requirements and design, the user discussion after passing the production, hope the guide, identified. Keywords: Modular Machine, spindle components, spindle, bearings, axial adjustment目录绪论1第1章机床总体设计11.1 机床总体方案设计的依据1 1.2工艺分析11.3机床主要技术参数的确定31.4进给驱动电动机功率的确定5第2章主轴组件要求与设计计算62.1主轴的基本要求62.2主轴组件的布局92.3主轴结构的初步拟定122.4主轴的材料与热处理132.5主轴的技术要求132.6主轴直径的选择142.7主轴前后支承轴承的选择152.8主轴内孔直径162.9主轴前端悬伸量172.10主轴支承跨距182.11主轴结构图182.12主轴组件的验算18第3章主轴组件相关部件233.1主轴轴承的润滑213.2主轴组件的密封213.3轴肩挡圈233.4挡圈233.5圆螺母233.6套筒243.7前、后支承的轴承盖253.8主轴用套筒及其锁紧部分263.9主轴尾部的内花键273.10主轴组件轴向调节机构28 3.11箱体设计30第4章结论31参考文献32致谢331 绪论机械制造业在国民经济中占有重要的地位，是国民经济各部门赖以发展的基础，是国民经济的重要支柱，是生产力的重要组成部分。机械制造业不仅为工业、农业、交通运输业、科研和国防等部门提供各种生产设备、仪器仪表和工具，而且为制造业包括机械制造业本身提供机械制造装备。机械制造业的生产能力和制造水平标志着一个国家或地区的科学技术水平、经济实力。机械制造业的生产能力和制造水平，主要取决于机械制造装备的先进程度。机械制造装备的核心是金属切削机床，精密零件的加工，主要依赖切削加工来达到所需要的精度。金属切削机床所担负的工作量约占机器制造总工作量的40%60%，金属切削机床的技术水平直接影响到机械制造业的产品质量和劳动生产率。换言之，一个国家的机床工业水平在很大程度上代表着这个国家的工业生产能力和科学技术水平。显然，金属切削机床在国民经济现代化建设中起着不可替代的作用。纵观几十年来的历史，机械制造业从早期降低成本的竞争，经过20世纪70年代、80年代发展到20世纪90年代乃至21世纪初的新的产品的竞争。目前，我国已加入世界贸易组织，经济全球化时代已经到来，我国机械制造业面临严峻的挑战，也面临着新的形势：知识技术产品的更新周期越来越短，产品的批量越来越小，产品的性能和质量的要求越来越高，环境保护意识和绿色制造的呼声越来越强，因而以敏捷制造为代表的先进制造技术将是制造业快速响应市场需要、不断推出新产品、赢得竞争、求得生存和发展的主要手段。金属切削机床中的组合机床，是根据工件加工需要，以大量通用部件为基础，配以少量专用部件组成的一种高效专用机床。它具有：生产率高；加工精度稳定；研制周期短，便于设计、制造和使用維護，成本低；配置灵活等。正是由于这些特点的存在，决定了组合机床在当今新形势下仍能被广泛应用于汽车、拖拉机、柴油机、电机、仪器仪表、军工及自行车等轻工行业和机床、机车、工程机械等制造业中。1.1组合机床加工方式组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。由于通用部件已经标准化和系列化，可根据需要灵活配置，能缩短设计和制造周期。因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。组合机床一般用于加工箱体类或特殊形状的零件。加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等。有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件(如飞轮、汽车后桥半轴等)的外圆和端面加工。1.2组合机床的发展史二十世纪70年代以来，随着可转位刀具、密齿铣刀、镗孔尺寸自动检测和刀具自动补偿技术的发展，组合机床的加工精度也有所提高。铣削平面的平面度可达0.05毫米1000毫米，表面粗糙度可低达2.50.63微米；镗孔精度可达IT76级，孔距精度可达O.03O.02微米。专用机床是随着汽车工业的兴起而发展起来的。在专用机床中某些部件因重复使用，逐步发展成为通用部件，因而产生了组合机床。最早的组合机床是1911年在美国制成的，用于加工汽车零件。初期，各机床制造厂都有各自的通用部件标准。为了提高不同制造厂的通用部件的互换性，便于用户使用和维修，1953年美国福特汽车公司和通用汽车公司与美国机床制造厂协商，确定了组合机床通用部件标准化的原则，即严格规定各部件间的联系尺寸，但对部件结构未作规定。 1.3组合机床部件分类通用部件按功能可分为动力部件、支承部件、输送部件、控制部件和辅助部件五类。动力部件是为组合机床提供主运动和进给运动的部件。主要有动力箱、切削头和动力滑台。支承部件是用以安装动力滑台、带有进给机构的切削头或夹具等的部件，有侧底座、中间底座、支架、可调支架、立柱和立柱底座等。输送部件是用以输送工件或主轴箱至加工工位的部件，主要有分度回转工作台、环形分度回转工作台、分度鼓轮和往复移动工作台等。控制部件是用以控制机床的自动工作循环的部件，有液压站、电气柜和操纵台等。辅助部件有润滑装置、冷却装置和排屑装置等。1.4组合机床的发展为了使组合机床能在中小批量生产中得到应用，往往需要应用成组技术，把结构和工艺相似的零件集中在一台组合机床上加工，以提高机床的利用率。这类机床常见的有两种，可换主轴箱式组合机床和转塔式组合机床。组合机床未来的发展将更多的采用调速电动机和滚珠丝杠等传动，以简化结构、缩短生产节拍；采用数字控制系统和主轴箱、夹具自动更换系统，以提高工艺可调性；以及纳入柔性制造系统等。1.5组合机床在生产中的应用组合机床是以通用部件为基础，配以按工件特定外形和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。它一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。由于通用部件已经标准化和系列化，可根据需要灵活配置，能缩短设计和制造周期。因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。组合机床一般用于加工箱体类或非凡外形的零件。加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等。有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件(如飞轮、汽车后桥半轴等)的外圆和端面加工。专用机床是随着汽车工业的兴起而发展起来的。在专用机床中某些部件因重复使用，逐步发展成为通用部件，因而产生了组合机床。最早的组合机床是1911年在美国制成的，用于加工汽车零件。初期，各机床制造厂都有各自的通用部件标准。为了提高不同制造厂的通用部件的互换性，便于用户使用和维修，1953年美国福特汽车公司和通用汽车公司与美国机床制造厂协商，确定了组合机床通用部件标准化的原则，即严格规定各部件间的联系尺寸，但对部件结构未作规定。通用部件按功能可分为动力部件、支承部件、输送部件、控制部件和辅助部件五类。动力部件是为组合机床提供主运动和进给运动的部件。主要有动力箱、切削头和动力滑台。为了使组合机床能在中小批量生产中得到应用，往往需要应用成组技术，把结构和工艺相似的零件集中在一台组合机床上加工，以提高机床的利用率。这类机床常见的有两种，可换主轴箱式组合机床和转塔式组合机床。组合机床未来的发展将更多的采用调速电动机和滚珠丝杠等传动，以简化结构、缩短生产节拍；采用数字控制系统和主轴箱、夹具自动更换系统，以提高工艺可调性；以及纳入柔性制造系统等。此次设计的是铣削组合机床及主轴组件。首先，对机床进行总体设计，确定总体方案后得到机床总体布局图；再着重进行主轴组件的设计，其中包括主轴的设计、支承的选取、主轴轴向移动机构和主轴锁紧机构等的设计。由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。2 机床总体设计设计机床的第一步，是确定总体方案。总体方案是机床部件和零件的设计依据，对整个设计的影响较大。因此，在拟定总体方案的过程中，必须全面地、周密地考虑，使所定方案技术先进、经济合理。1.1机床总体方案设计的依据1.1.1 工件工件是机床总体方案设计的重要依据之一，设计者必须明确工件的特点和加工要求。本次毕业设计要求设计一台组合机床，用于加工VF-6/7型空压机减荷阀体的两侧面，工件材料为HT200，硬度为190210HB,生产批量为大批量，铸造毛坯。加工部位的加工要求如下：(1)被加工表面的粗糙度均为R10；(2)被加工表面的相互位置精度为：平面12之间的距离为225mm；平面12与95中心线的垂直度要求为0.03mm。1.1.2刀具图1-1 减荷阀体简图硬质合金端铣刀，刀齿材料为YG6，铣刀盘直径为75110，刀具齿数Z=4。 1.2工艺分析1.2.1 工艺方法的确定机床的工艺方法是多种多样的，工艺方法对机床的结构和性能的影响很大，工艺方法的改变常导致机床的运动、传动、布局、结构、性能以及经济效果等方面的一系列变化。对于VF-6/7型空压机减荷阀体，用车床进行车削加工时，由于减荷阀体外形复杂，且为壳类零件，不宜装夹在车床主轴上进行加工，装夹稳定性也不高；用刨床进行刨削加工时，机床需要两个运动，机床和刀具结构简单，装夹在工件台上快速，稳固，但生产率低，加工精度也达不到工件要求；用端铣刀进行铣削加工时，生产率不仅提高了，也能满足工件所要求的加工精度，且装夹快速，方便。因此，当生产量很大时，用组合机床进行加工更合理。1.2.2 机床总体布局机床的总体布局指确定机床的组成部件之间的相对位置及相对运动关系。根据减荷阀体的加工要求，机床总体布局图如图1-1所示：图1-2 机床总体布局图1.机座 2.动力滑台 3.工件 4.端铣刀 5.电动机 6.变速箱 7.主轴箱减荷阀体安装在工作台上，铣削动力头带动铣刀作旋转主运动，工作台作纵向进给运动，完成对工件的切削加工。此方案的优点是各部件均是针对减荷阀体设计的，因此，结构紧凑，刚性好，生产率高，加工质量稳定。1.2.3 机床运动的确定确定机床运动，指确定机床运动的数目，运动类型以及运动的执行件。本次毕业设计的组合机床的工艺方法是，用一把端铣刀直接进行加工。相应的表面成形运动为：单主轴的回转运动，工作台纵向进给运动；辅助运动为：主轴轴向调整运动。1.3机床主要技术参数的确定机床主要技术参数包括主参数和基本参数，基本参数又包括尺寸参数，运动参数，动力参数。1.3.1 确定工件余量VF-6/7型空压机减荷阀体，零件材料为HT200，硬度190210HB，生产类型为大批量，铸造毛坯。查机械制造工艺设计简明手册表2.22.5,取加工余量为2.5mm(此为双边加工)。1.3.2 选择切削用量由于被加工零件的铣削宽度为175mm,需进行二次走刀，故一次走刀为90mm(宽度)，二次走刀为175-90=85mm，即：a=90mm。根据组合机床设计简明手册第132133页，选择铣削切削用量。根据本次设计所加工的零件要求，其表面粗糙度数值较高，加工材料为铸铁，查表6-16得：a=0.20.4mm/z,V=5080m/min,取a=0.2mm/z。1.3.3 运动参数机床的运动参数包括主运动转速和转速范围、进给量范围、进给量数列以及空行程速度等。此次设计主要确定主运动的运动参数。（1）主轴最高，最低转速按照典型工序的切削速度和刀具(或工件)直径、计算主轴最高转速n、最低转速n。计算公式如下：n= ， n=式中：n、n主轴最高、最低转速(r/min)V、V最高、最低切削速度(m/min)d、d最大、最小计算直径(mm)根据机械制造工艺金属切削机床设计指导第6970页，查表2.2-3取最大，最小切削速度：V=200300m/min，取V=250m/minV=1520m/min, 取V=20m/min铣床的d、d可取使用的刀具最大、最小直径，即：d=110mm, d=75mm则主轴最高转速为n= =1061.6r/min 取标准数列值：n=1000r/min 最低转速为：n= =57.9r/min取标准数列值：n=56r/min（2）主轴转速的合理排列最高、最低转速确定后，还需确定中间转速，选择公比，转速级数Z，则转速数列为：n= n=56r/min, n= n, n= n, n= n查标准数列，取公比=1.78 (12)转速范围： R=17.8转速级数： Z=+1=5.99 取Z=6由于本次设计的要求，主轴转速级数只需设计四级就能满足要求，故取Z=4。即：n=56， n=100, n=180, n=315 (r/min)1.3.4动力参数主运动驱动电动机功率的确定（1）切削力的计算由前面已知，本次设计的组合机床的最高转速为n=315r/min，则此时的切削速度为：V=108.8m/min200m/min由此可见，切削速度满足要求。计算铣削工件时的切削力F=9.1854.5aaaZd式中：a铣削宽度，a=90mma铣削深度，由于是一次铣削就能达到设计尺寸，则铣削深度为工件加工余量即a=2.5mm。a每齿进给量，a=0.2mm/rZ转数级数，取Z=4则铣削力的大小为：F=9.1854.5900.22.54110=1213.1N（2）切削功率的计算根据机械制造工艺金属机床设计指导第72页，可得切削功率公式为：P=2.2KW（3）估算电动机功率根据机械制造工艺金属机床设计指导第72页，有P=3.14KW式中：主传动系统的机械效率，回转运动的机床=0.70.85。（4）选择主电机查机械设计课程设计手册第155页表12-1，选Y112-4电机，主要参数有：额定功率P=4KW，满载转速 n=1440r/min，同步转速n=1500r/min，级数P=4，质量m=43kg。1.4进给驱动电动机功率的确定查金属切削机床设计第41页，可知：进给驱动电动机功率取决于进给的有效功率和传动件的机械效率，即：N=式中： N进给驱动电动机功率(KW) Q 进给抗力(N) V进给速度(m/min)进给传动系统的总机械效率(一般取0.150.2)粗略计算时，可根据进给传动与主传动所需功率之比值来估算进给驱动电机功率。对于铣床： N=0.2N=0.24=0.8KW查机械设计课程设计手册第155页表12-1，选Y90S-4电机，主要参数有：额定功率P=1.1KW，满载转速n=1440r/min，同步转速n=1500r/min，级数P=4，质量m=22kg。2 主轴组件要求与设计计算主轴组件是机床的执行件，它的功用是支承并带动工件或刀具旋转，完成表面成形运动，同时还起传递运动和扭矩、承受切削力和驱动力等载荷的作用。由于主轴组件的工作性能直接影响到机床的加工质量和生产率，因此它是机床中的一个关键组件。主轴和一般传动轴的相同点是，两者都传递运动、扭矩并承受传动力，都要保证传动件和支承的正常工件条件，但主轴直接承受切削力，还要带动工件或刀具，实现表面成形运动，因此对主轴有较高的要求。2.1主轴的基本要求2.1.1 旋转精度主轴的旋转精度是指主轴在手动或低速、空载时，主轴前端定位面的径向跳动r、端面跳动a和轴向窜动值o。如图2-1所示：图中实线表示理想的旋转轴线，虚线表示实际的旋转轴线。当主轴以工作转速旋转时，主轴回转轴线在空间的漂移量即为运动精度。主轴组件的旋转精度取决于部件中各主要件（如主轴、轴承及支承座孔等）的制造精度和装配、调整精度；运动精度还取决于主轴的转速、轴承的性能和润滑以及主轴部件的动态特性。各类通用机床主轴部件的旋转精度已在机床精度标准中作了规定，专用机床主轴部件的旋转精度则根据工件精度要求确定。2.1.2 刚度主轴组件的刚度K是指其在承受外载荷时抵抗变形的能力，如图2-2所示，即K=F/y（单位为N/m），刚度的倒数y/F称为柔度。主轴组件的刚度，是主轴、轴承和支承座的刚度的综合反映，它直接影响主轴组件的旋转精度。显然，主轴组件的刚度越高，主图2-1 主轴的旋转误差轴受力后的变形就越小，如若刚度不足，在加工精度方面，主轴前端弹性变形直接影响着工件的精度；在传动质量方面，主轴的弯曲变形将恶化传动齿轮的啮合状况，并使轴承产生侧边压力，从而使这些零件的磨损加剧，寿命缩短；在工件平稳性方面，将使主轴在变化的切削力和传动力等作用下，产生过大的受迫振动，并容易引起切削自激振动，降低了工件的平稳性。图2-2 主轴组件静刚度主轴组件的刚度是综合刚度，影响主轴组件刚度的因素很多，主要有：主轴的结构尺寸、轴承的类型及其配置型式、轴承的间隙大小、传动件的布置方式、主轴组件的制造与装配质量等。2.1.3 抗振性主轴组件的抗振性是指其抵抗受迫振动和自激振动而保持平稳运转的能力。在切削过程中，主轴组件不仅受静载荷的作用，同时也受冲击载荷和交变载荷的作用，使主轴产生振动。如果主轴组件的抗振性差，工作时容易产生振动，从而影响工件的表面质量，降低刀具的耐用度和主轴轴承的寿命，还会产生噪声影响工作环境。随着机床向高精度、高效率方向发展，对抗振性要求越来越高。评价主轴组件的抗振性，主要考虑其抵抗受迫振动和自激振动能力的大小。2.1.4 温升和热变形主轴组件工作时因各种相对运动处的摩擦和搅油等而发热，产生了温升，温升使主轴组件的形状和位置发生畸变，称为热变形。热变形应以主轴组件运转一定时间后各部分位置的变化来度量。主轴组件温升和热变形，使机床各部件间相对位置精度遭到破坏，影响工件加工精度，高精度机床尤为严重；热变形造成主轴弯曲，使传动齿轮和轴承的工作状态变坏；热变形还使主轴和轴承，轴承与支承座之间已调整好的间隙和配合发生变化，影响轴承正常工作，间隙过小将加速齿轮和轴承等零件的磨损，严重时甚至会发生轴承抱轴现象。影响主轴组件温升、热变形的主要因素有：轴承的类型和布置方式，轴承间隙及预紧力的大小，润滑方式和散热条件等。2.1.5 耐磨性主轴组件的耐磨性是指长期保持其原始精度的能力，即精度的保持性。因此，主轴组件各个滑动表面，包括主轴端部定位面、锥孔，与滑动轴承配合的轴颈表面，移动式主轴套筒外圆表面等，都必须具有很高的硬度，以保证其耐磨性。为了提高主轴组件的耐磨性，应该正确地选用主轴和滑动轴承的材料及热处理方法、润滑方式，合理调整轴承间隙，良好的润滑和可靠的密封。2.2主轴组件的布局主轴组件的设计，必须保证满足上述的基本要求，从而从全局出发，考虑主轴组件的布局。机床主轴有前、后两个支承和前、中、后三个支承两种，以前者较多见。两支承主轴轴承的配置型式，包括主轴轴承的选型、组合以及布置，主要根据对所设计主轴组件在转速、承载能力、刚度以及精度等方面的要求，并考虑轴承的供应、经济性等具体情况，加以确定。在选择时，具体有以下要求：（1）适应刚度和承载能力的要求主轴轴承选型应满足所要求的刚度和承载能力。径向载荷较大时，可选用滚子轴承；较小时，可选用球轴承。双列滚动轴承的径向刚度和承载能力，比单列的大。同一支承中采用多个轴承的支承刚度和承载能力，比采用单个轴承的大。一般来说，前支承的刚度，应比后支承的大。因为前支承刚度对主轴组件刚度的影响要比后支承的大。表2-1所示为滚动轴承和滑动轴承的比较：表2-1 滚动轴承和滑动轴承的比较基本要求滚动轴承滑动轴承动压轴承静压轴承旋转精度精度一般或较差。可在无隙或预加载荷下工作。精度也可以很高，但制造困难单油楔轴承一般，多油楔轴承较高可以很高刚度仅与轴承型号有关，与转速、载荷无关，预紧后可提高一些随转速和载荷升高而增大与节流形式有关，与载荷转速无关承载能力一般为恒定值，高速时受材料疲劳强度限制随转速增加而增加，高速时受温升限制与油腔相对压差有关，不计动压效应时与速度无关抗振性能不好，阻尼系数D=0.029较好，阻尼系数D=0.055很好，阻尼系数D=0.4速度性能高速受疲劳强度和离心力限制，低中速性能较好中高速性能较好。低速时形不成油漠，无承载能力适应于各种转速摩擦功耗一般较小，润滑调整不当时则较大f=0.0020.008较小f=0.0010.008本身功耗小，但有相当大的泵功耗f=0.00050.001噪声较大无噪声本身无噪声，泵有噪声寿命受疲劳强度限制在不频繁启动时，寿命较长本身寿命无限，但供油系统的寿命有限（2）适应转速要求由于结构和制造方面的原因，不同型号和规格的轴承所允许的最高转速是不同的。轴承的规格越大，精度等级越低，允许的最高转速越低。在承受径向载荷的轴承当中，圆柱滚子轴承的极限转速，比圆锥滚子轴承的高。在承受轴向载荷的轴承当中，向心推力轴承的极限转速最高；推力球轴承的次之；圆锥滚子轴承的最低，但承载能力与上述次序相反。因此，应综合考虑转速和承载能力两方面要求来选择轴承型式。（3）适应精度的要求起止推作用的轴承的布置有三种方式：前端定位止推轴承集中布置在前支承；后端定位集中布置在后支承；两端定位分别布置在前、后支承。采用前端定位时，主轴受热变形向后延伸，不影响轴向定位精度，但前支承结构复杂，调整轴承间隙较不便，前支承处发热量较大；后端定位的特点与前述的相反；两端定位时，主轴受热伸长后，轴承轴向间隙的改变较大，若止推轴承布置在径向轴承内侧，主轴可能因热膨胀而弯曲。（4）适应结构的要求当要求主轴组件在性能上有较高的刚度和一定的承载能力，而在结构上径向尺寸要紧凑时，则可在一个支承（尤其是前支承）中配置两个或两个以上的轴承。对于轴间距很小的多主轴机床，由于结构限制，宜采用滚针轴承来承受径向载荷，用推力球轴承来承受轴向载荷，并使两轴承错开排列。（5）适应经济性要求确定主轴轴承配置型式，除应考虑满足性能和结构方面要求外，还应作经济性分析，使经济效果好。在中速和大载荷情况下，采用圆锥滚子轴承要比采用向心轴承和推力轴承组合配置型式成本低，因为前者节省了两个轴承，而且箱体工艺性较好。综合考虑以上因素，本设计的主轴采用前、后支承的两支承主轴，前支承采用双列向心短圆柱滚子轴承和推力球轴承的组合，D级精度；后支承采用圆柱滚子轴承，E级精度。其中前支承的双列圆柱滚子轴承，滚子直径小，数量多（5060个），具有较高的刚度；两列滚子交错布置，减少了刚度的变化量；外圈无挡边，加工方便；轴承内孔为锥孔，锥度为1：12，轴向移动内圈使之径向变形，调整径向间隙和预紧；黄铜实体保持架，利于轴承散热。前支承的总体特点是：主轴静刚度好，回转精度高，温升小，径向间隙可以调整，易保持主轴精度，但由于前支承结构比较复杂，前、后支承的温升不同，热变形较大，此外，装配、调整比较麻烦。2.3主轴结构的初步拟定主轴的结构主要决定于主轴上所安装的刀具、夹具、传动件、轴承和密封装置等的类型、数目、位置和安装定位的方法，同时还要考虑主轴加工和装配的工艺性，一般在机床主轴上装有较多的零件，为了满足刚度要求和能得到足够的止推面以及便于装配，常把主轴设计成阶梯轴，即轴径从前轴颈起向后依次递减。主轴是空心的或者是实心的，主要取决于机床的类型。此次设计的主轴，也设计成阶梯形，同时，在满足刚度要求的前提下，设计成空心轴，以便通过刀具拉杆。主轴端部系指主轴前端。它的形状决定于机床的类型、安装夹具或刀具的形式，并应保证夹具或刀具安装可靠、定位准确，装卸方便和能传递一定的扭矩。查金属切削机床设计第135页中通用机床主轴端部的形状图，选短圆锥法兰盘式主轴端部结构形式。其特点是：主轴端面上有四个螺孔，用来固定和传递扭矩给刀具。主轴是空心的，前端有锥度为7:24的锥孔，结构如下所示：图2-3 短圆锥法兰盘式主轴端部结构2.4主轴的材料与热处理主轴材料主要根据刚度、载荷特点、耐磨性和热处理变形大小等因素选择。主轴的刚度与材料的弹性模量E值有关，钢的E值较大（2.110N/cm左右），所以，主轴材料首先考虑用钢料。钢的弹性模量E的数值和钢的种类和热处理方式无关，即不论是普通钢或合金钢，其弹性模量E基本相同。因此在选择钢料时应首先选用价格便宜的中碳钢（如45钢），只有在载荷特别重和有较大的冲击时，或者精密机床主轴需要减少热处理后的变形时，或者轴向移动的主轴需要保证其耐磨性时，才考虑选用合金钢。当主轴轴承采用滚动轴承时，轴颈可不淬硬，但为了提高接触刚度，防止敲碰损伤轴颈的配合表面，不少45钢主轴轴颈仍进行高频淬火（HRC4854）.有关45钢主轴热处理情况如下表2.2所列：表2-2 使用滚动轴承的45钢主轴热处理等参数工作条件使用机床材料牌号热处理硬度常用代用轻中负载车、钻、铣、磨床主轴4550调质HB220250轻中负载局部要求高硬度磨床的砂轮轴4550高频淬火HRC5258轻中负载PV400（Nm/cms）车、钻、铣、磨床的主轴4550淬火回火高频淬火HRC4250HRC5258此次设计的机床主轴，考虑到主轴材料的选择原则，选用价格便宜的中碳钢（45钢）。查表2-2中，因工作中承受轻、中负荷，且要求局部高硬度，故热处理采用高频淬火，HRC5258。2.5主轴的技术要求主轴的精度直接影响到主轴组件的旋转精度。主轴和轴承、齿轮等零件相连接处的表面几何形状误差和表面粗糙度，关系到接触刚度，零件接触表面形状愈准确、表面粗糙度愈低，则受力后的接触变形愈小，亦即接触刚度愈高。因此，对主轴设计必须提出一定的技术要求。（1）轴颈此次设计的主轴，应首先考虑轴颈。支承轴颈是主轴的工作基面、工艺基面和测量基面。主轴工作时，以轴颈作为工作基面进行旋转运动；加工主轴时，为了保证锥孔中心和轴颈中心同轴，一般都以轴颈作为工艺基面来最后精磨锥孔；在检查主轴精度时，以轴颈作为测量基面来检查各部分的同轴度和垂直度。采用滚动轴承时，轴颈的精度必须与轴承的精度相适应。轴颈的表面粗糙度和硬度，将影响其与滚动轴承的配合质量。对于普通精度级机床的主轴，其支承轴颈的尺寸精度为IT5，轴颈的几何形状允差（圆度、圆柱度等）通常应小于直径公差的1/41/2。（2）内锥孔内锥孔是安装刀具或顶尖的定位基面。在检验机床精度时，它是代表主轴中心线的基准，用来检查主轴与其他部件的相互位置精度，如主轴与导轨的平行度等。由于刀具和顶尖要经常装拆，故内锥孔必须耐磨。锥孔与轴承轴颈的同轴度，一般以锥孔端部及其相距100300毫米处对轴颈的径向跳动表示；其形状误差用标准检验锥着色检查的接触面积大小来检验，此乃综合指标；还要求一定的表面粗糙度和硬度等。2.6主轴直径的选择主轴直径对主轴组件刚度的影响很大，直径越大，主轴本身的变形和轴承变形引起的主轴前端位移越小，即主轴组件的刚度越高。但主轴前端轴颈直径D越大，与之相配的轴承等零件的尺寸越大，要达到相同的公差则制造越困难，重量也增加。同时，加大直径还受到轴承所允许的极限转速的限制，甚至为机床结构所不允许。通常，主轴前轴颈直径D可根据传递功率，并参考现有同类机床的主轴轴颈尺寸确定。查金属切削机床设计第157页表5-12中，几种常见的通用机床钢质主轴前轴颈的直径D，可供参考，如下表2-3所示：已知主电机功率P=4KW，机床类型是铣床，查上表中对应项，初取D=80。主轴后轴颈直径D和前轴颈直径D的关系，可根据下列经验公式来定：D=（0.70.85）D因此，有D=（0.70.85）D=（0.70.85）80=5668，取D=65。表2-3 主轴前轴颈直径D的选择机床机床功率（千瓦）1.472.52.63.63.75.55.67.37.4111114.7车床608070907010595130110145140165铣床5090609060957510090105100115外圆磨床5090557070807590751002.7主轴前后支承轴承的选择2.7.1 主轴前支承轴承的选择根据前述关于轴承的选择原则，查金属切削机床设计简明手册第375页，选取主轴前支承的双列向心短圆柱滚子轴承型号为3182116。其中，d=80，D=125，B=34，D=91，D=117，D=117，r=1。具体结构参数如图2-4所示：图2-4 双列向心短圆柱滚子轴承（GB285-87）结构参数及安装尺寸再查金属切削机床设计简明手册第365页，选取主轴前支承的推力球轴轴承型号为8215。其中，d=75，d=75.2，D=110，H=27, D=86, D=99，r=1。具体结构参数如图2.5所示：图2-5 推力球轴承（GB301-84）结构参数及安装尺寸2.7.2 主轴后支承轴承的选择查金属切削机床设计简明手册第368页，选取主轴后支承的圆柱滚子轴承型号为2213。其中：d=65，D=120，B=23，D=77，D=110，r=1.5。具体结构参数如图2-6所示：图2-6 圆柱滚子轴承（GB283-87）结构参数及安装尺寸2.8主轴内孔直径该组合机床用于铣削加工，其主轴需有一通过铣刀拉杆的孔，该主轴内孔直径应取在一定范围内，才不致影响主轴刚度。一般，主轴内孔直径受到主轴后轴颈的直径所限制。由材料力学可知，刚度K正比于截面惯性矩I，它与直径之间有下列关系：=1-（）=1-根据此式可得：当0.3时，空心与实心截面主轴的刚度很接近；当=0.5时，空心主轴的刚度为实心主轴刚度的90%，对刚度影响不大；0.7时，则主轴刚度急剧下降，故一般应使0.7，即d0.7D。由以上分析可得：d0.7 D=0.765=45.5考虑到此组合机床主轴为铣削主轴，铣刀拉杆的直径比较小，故可将取小些，即取=0.5，即：d2.5根据上表所列，所设计的组合机床属于型，所以取a/ D为1.252.5，即：a=（1.252.5）D=（1.252.5）80=100200初取a=120。2.10主轴支承跨距主轴支承跨距L是指主轴前、后支承支承反力作用点之间的距离。合理确定主轴支承跨距，可提高主轴部件的静刚度。可以证明，支承跨距越小，主轴自身的刚度越大，弯曲变形越小，但支承的变形引起的主轴前端的位移量将增大；支承跨距大，支承的变形引起的主轴前端的位移量较小，但主轴本身的弯曲变形将增大。可见，支承跨距过大或过小都会降低主轴部件的刚度。有关资料对合理跨距选择的推荐值可作参考：（1） L=（45）D；（2） L=（35）a，用于悬伸长度较小时；（3） L=（12）a，用于悬伸长度较大时。根据此次设计的组合机床刚性主轴的悬伸量较大，取L2.5a为宜。即此次设计的主轴两支承的合理跨距L2.5a=2.5120=300初取L=280。2.11主轴结构图根据以上的分析计算，可初步得出主轴的结构如图2-7所示：图2-7 主轴结构图2.12主轴组件的验算主轴在工作中的受力情况严重，而允许的变形则很微小，决定主轴尺寸的基本因素是所允许的变形的大小，因此主轴的计算主要是刚度的验算，与一般轴着重于强度的情况不一样。通常能满足刚度要求的主轴也能满足强度的要求。刚度乃是载荷与弹性变形的比值。当载荷一定时，刚度与弹性变形成反比。因此，算出弹性变形量后，很容易得到静刚度。主轴组件的弹性变形计算包括：主轴端部挠度和主轴倾角的计算。2.12.1 支承的简化对于两支承主轴，若每个支承中仅有一个单列或双列滚动轴承，或者有两个单列球轴承，则可将主轴组件简化为简支梁，如下图2-8所示；若前支承有两个以上滚动轴承，可认为主轴在前支承处无弯曲变形，可简化为固定端梁，如下图2-9所示：图2-8 主轴组件简化为简支梁图2-9 主轴组件简化为固定端梁此次设计的主轴，前支承选用了一个双列向心短圆柱滚子轴承和两个推力球轴承作为支承，即可认为主轴在前支承处无弯曲变形，可简化为上图2-9所示。2.12.2主轴的挠度查材料力学I第188页的表6.1，对图2-9作更进一步的分析，如下图2-10所示：根据图2-10，可得此时的最大挠度=-其中，F主轴前端受力。此处，F=F=1213.1NlA、B之间的距离。此处，l=a=12cm图2-10 固定端梁在载荷作用下的变形E主轴材料的弹性模量。45钢的E=2.110N/cmI主轴截面的平均惯性矩。当主轴平均直径为D，内孔直径为d时，I=。此处，D=133故可计算出，主轴端部的最大挠度：=-1.8710 mm2.12.3 主轴倾角主轴上安装主轴和安装传动齿轮处的倾角，称为主轴的倾角。此次设计的主轴主要考虑主轴前支承处的倾角。若安装轴承处的倾角太大，会破坏轴承的正常工作，缩短轴承的使用寿命。根据图2-10，可得此时的最大倾角=-其中，F主轴前端受力。此处，F=F=1213.1NlA、B之间的距离。此处，l=a=12cmE主轴材料的弹性模量。45钢的E=2.110N/cmI主轴截面的平均惯性矩。当主轴平均直径为D，内孔直径为d时，I=。此处，D=133故可计算出，主轴倾角为：=-2.310 rad查组合机床设计第一册中机械部分的第670页，可知：当x0.0002L mm0.001 rad时，刚性主轴的刚度满足要求。此处的x，即为最大挠度和最大倾角，L为主轴支承跨距。将已知数据和代入，即可得：初步设计的主轴满足刚度要求。3 轴组件相关部件3.1主轴轴承的润滑润滑的作用是降低摩擦，减小温升，并与密封装置在一起，保护轴承不受外物的磨损和防止腐蚀。润滑剂和润滑方式决定于轴承的类型、速度和工作负荷。如果选择得合适，可以降低轴承的工作温度和延长使用期限。滚动轴承可以用润滑油或润滑脂来润滑。试验证明，在速度较低时，用润滑脂比用润滑油温升低。所以，此次设计的主轴支承均采用润滑脂。同时，主轴是装在主轴套筒内的，为防止使用润滑油时泄漏，也应采用润滑脂润滑。3.2主轴组件的密封密封对主轴组件的工作性能与润滑影响也较大。机床主轴密封不好，将使润滑剂外流，造成浪费，加速零件的磨损，还会严重地影响到工作环境及机床的外观。3.2.1主轴组件密封装置的类型主轴组件密封装置的类型，主要有以下几种：具有弹性元件的接触式密封装置；皮碗（油封）式密封装置；具有金属和石墨元件的接触式密封装置；挡油圈式和螺旋沟式密封装置；圈形间隙式、油沟式和迷宫式密封装置；立式主轴的密封装置等。3.2.2 主轴组件密封装置的选择选用密封装置时，应考虑到主轴组件的下列具体工作条件：密封处主轴颈的线速度；所用润滑剂的种类及其物理化学性质；主轴组件的工作温度；周围介质的情况；主轴组件的结构特点；密封装置的主要用途等。综合考虑上述因素，主轴前支承处选用迷宫式密封，径向尺寸不超过0.3mm，中填润滑脂，轴向尺寸不超过1.5mm。查机械设计课程设计手册第87页表7-17，可得此次选用的迷宫式密封装置的结构参数如下图2-11所示：图2-11 迷宫式密封装置的结构参数其中，d=80，D=130，e=13.3轴肩挡圈前支承双列向心短圆柱滚子轴承和推力球轴承之间所用的挡圈，可查机械设计课程设计手册第56页表5-1，可得此次选用的挡圈的结构参数如下图2-12所示：图2-12 轴肩挡圈的结构参数其中，D=95，d=80，H=63.4 挡圈两推力球之间用的挡圈为非标准件，径向尺寸依主轴套筒尺寸而定，轴向尺寸可初取为6mm。3.5圆螺母锁紧靠主轴后支承一边的推力球轴承以及锁紧两推力球轴承内的套筒，分别采用两个圆螺母，为了增加可靠性，再加一止动螺钉。圆螺母具体的参数可查机械设计课程设计手册第60页表5-6，结构如下图2-13所示：图2-13 圆螺母（GB812-88）其中，锁紧靠主轴后支承一边的推力球轴承用的圆螺母，Dp=M802，d=115，d=103，m=15，h=10.36，h=10，t=4.75，t=4，C=1.5，C=1锁紧两推力球轴承内的套筒用的圆螺母，Dp=M722，d=105，d=93，m=15，h=10.36，h=10，t=4.75，t=4，C=1.5，C=13.6套筒两推力球轴承之间用的套筒，根据以上计算，可知，轴向尺寸取为92，径向厚度取为2.5mm，一端加工出长为26的外螺纹M801.5，一端用一紧定螺钉锁紧在主轴上，套筒结构如图2-14所示；紧定螺钉的结构参数可查机械设计课程设计手册第43页表3-17，如图2-15所示；主轴上的小孔的结构参数可查机械设计课程设计手册第61页表5-8，如图2-16所示：其中，紧定螺钉的参数有：M81.25，l=10，d=5.5，n=1.2 , t=2图2-14 两推力球轴承内用套筒结构参数轴上固定螺钉用的孔的参数有：d=6，c=5，h5图2-15 开槽平端紧定螺钉图2-16 轴上固定螺钉用的孔3.7前、后支承的轴承盖为了保证轴承的正常运转，防止外界杂物进入影响轴承的使用寿命，前、后轴承应安装上轴承盖，并将其固定在套筒上，与主轴配合处采用间隙配合，初步设计如下图2-17、2-18所示：图2-17 前支承用轴承盖其中，d=124，D=153图2-18 后支承用轴承盖其中，d=64，D=153，a=5，b=553.8主轴用套筒及其锁紧部分根据前面的计算和设计，可以直接得到主轴用套筒的结构及参数如图2-19所示：套筒的锁紧部分采用弹性套，当调节螺栓时，弹性套就会随之变形，从而锁紧或松开套筒。主轴需要轴向移动（调节）时，便松开螺栓，弹性套也随之松开套筒，调节完主轴轴向位置后，应拧紧螺栓以锁紧主轴。同时，弹性套和螺栓固定在主轴组件的箱体上，弹性套的结构及其参数如下图2-20所示：锁紧螺栓的结构及其参数可查简明机械设计手册第102页表6-9，取M24螺栓，图2-19 主轴用套筒的结构及参数结构如下图2-21所示，参数有：l=100，b=54，c=0.2，d=26.4，d=24，d=33.6，e=40，f=4，k=15，k=10.3，r=0.8，s=36，l=31，l=46图2-20 弹性套结构及参数3.9主轴尾部的内花键组合铣床的主轴组件和传动装置采用花键连接，查金属切削机床设计简明手册第468页表8-6，花键采用外径定心方式，其特点是：定心精度高，加工方便，外花键的外径可在普通机床上加工至所需的精度。内花键的硬度不高时，可由拉刀保证其外径精度。结构如图2-22所示，参数可查金属切削机床设计简明手册第468页表8-7，有：d=42，N=8，D=46，B=8图2-21 锁紧螺栓的结构及参数图2-22 主轴尾部的内花键结构及参数3.10主轴组件轴向调节机构主轴组件的轴向调节机构采用一对圆锥齿轮并经丝杠螺母手动调节。它具有传动比小，传动精度高，运动平稳，能自锁等特点。丝杠主要承受轴向力，故采用两推力球轴承作为丝杠的支承，螺母支承的轴和主轴套筒上的孔相配合，实现主轴的轴向调节。该丝杠螺母支承简图如图2-23所示：3.10.1 丝杠螺纹丝杠采用梯形螺纹，其牙根强度高，螺纹副对中性好，加工时可以铣和磨，工艺简单。查金属切削机床设计简明手册第413页，取螺纹直径为36，其余参数有：图2-23 丝杠螺母支承简图P=6，d=36，d=33，d=29，l=703.10.2 丝杠轴承的选择丝杠的调节精度直接影响主轴轴向移动精度，而丝杠的精度除靠梯形螺纹自身保证外，还靠支承的精度保持，故需考虑支承精度。该丝杠采用两相同推力球轴承承受轴向力，其精度应选用常用的D级精度轴承，查金属切削机床设计简明手册第365页，选用推力球轴承的型号为8209，其结构如下图2-24所示，相关参数有：d=45，d=45.2，D=73，H=20，D=55，D=63 图2-24 推力球轴承（GB301-84）结构参数及安装尺寸3.10.3 丝杠螺母将丝杠的螺母制成一端具有螺纹孔的短轴，其内螺纹为M366的梯形螺纹，与丝杠配合，轴径取为20，从螺母中心到轴端距离取为75，轴端与套筒采用过盈配合，以保证轴向位置的调节精度。3.10.4 丝杠中段螺纹丝杠中段制成三角螺纹，直径为M42，螺距P=1.5，与之相配合的轴承挡圈仍为M421.5，d=40.917，d=41.35，l=10，D=55。3.10.5 丝杠上的内隔套丝杠大端直径为45，所以内隔套的内径也为45，相关结构及参数可查金属切削机床设计简明手册第385页，结构如下图2-25所示，参数有：d=45，D=55，l=20图2-25 内隔套的结构及其参数3.10.6 丝杠上调节用锥齿轮调节主轴轴向位置的手柄与丝杠垂直，故采用交角为90（正交）的直齿圆锥齿轮。为了保证轴向调节的可靠，取该啮合的两锥齿轮传动比为 i=1，既不用减速，也不用增速。查机械设计第207页表12.5中，可知其精度等级范围取810级即可。为了更好地保证轴向调节精度，故取8级精度最佳。查机械设计通用手册第1032页图19-5，初取齿数Z=18，分度圆直径d=60，则有：m=3.33再查机械设计第206页表12.3，取其相近值3.25，即m=3.25，有：d=mz=3.2518=58.5根据以上数据，查机械设计通用手册第1030页表19-2，可计算出：分度圆直径d: d=d=58.5齿数z: z= z=18大端模数m: m= d/z
