自动化扭矩检定仪机械设计及仿真分析【优秀含说明书+UG三维模型+CAD图】

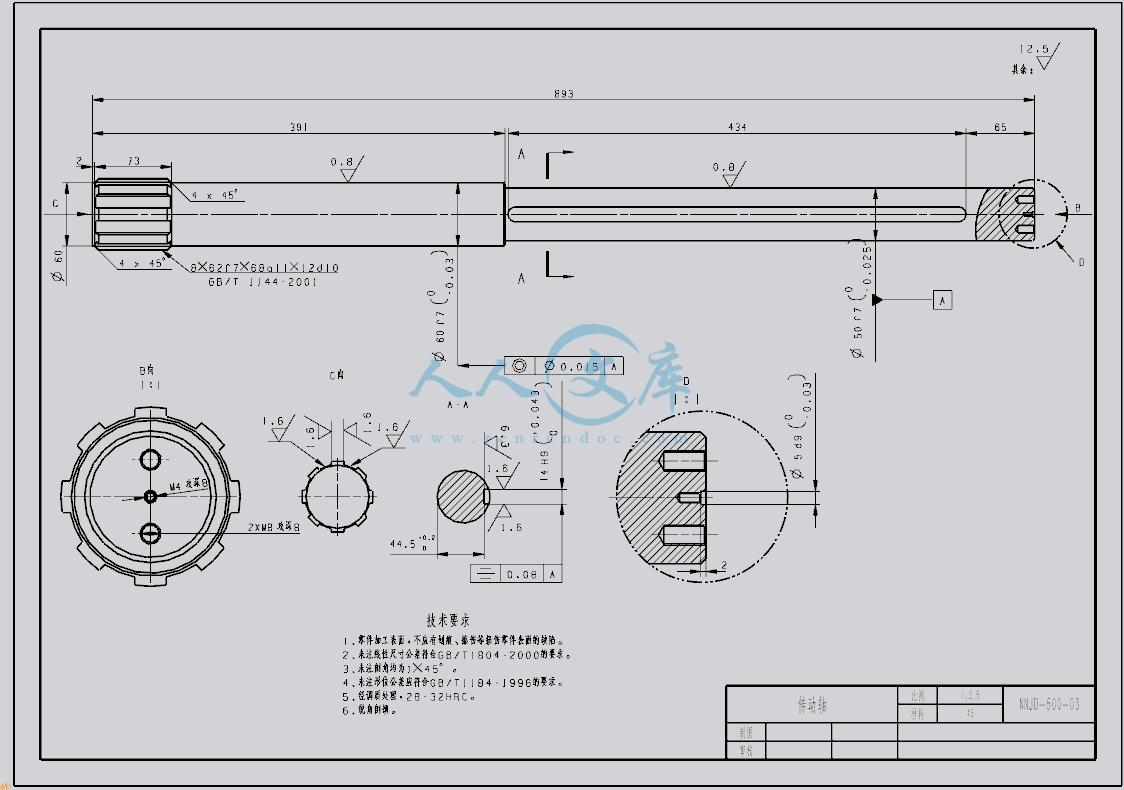

自动化扭矩检定仪机械设计及仿真分析摘 要：在各种机械设备与产品中，机械设备与产品的性能有很大程度决定于机械的组合安装精度，机械的组装连接不可避免的会使用到螺栓、螺母等螺纹连接件。在一些重要的螺纹连接场合，为保证连接的精度，往往需要限制其拧紧力、扭矩等。因此扭矩扳手应运而生，并很快的投入市场，并迅速被大量应用及普及。而随着科技的发展，市场对设备更多的提出了自动化、智能化、精密化的要求。这使得各行业迫切需求高效率、高精度、多功能的扭矩检定仪设备，使用其对扭矩扳手定期进行检测检定，依据检测结果进行调试、修理。以保证扭矩扳手的测量精确度及扭矩扳手的正确合理使用。本自动化扭矩检定仪依据相关单位的设计要求设计，可实现自动化与数字信息化的有机统一，同时本扭矩检定仪可实现多量程扭矩检定，可靠稳定，操作简单方便，实用性强，有着可观的市场前景。在本自动扭矩检定仪中机械部分是整个扭矩检定仪存在的先决条件，本文主要阐述了自动化扭矩检定仪的生产目的及意义，并对国内外扭矩检定仪的研究与发展现状、发展趋势进行了介绍；然后对自动化扭矩检定仪机械部分的设计进行了说明，包括传动方案的设计、计算、选型，关键零件如弹性套、传动轴的结构设计、计算说明、强度校核，以及外套筒与联结轴的结构尺寸设计。最后对本扭矩检定仪的机械部分运用UG软件进行了结构优化、建模、装配，并通过UG的运动仿真功能进行了运动仿真分析。关键词：螺纹连接；扭矩扳手；自动扭矩检定仪；机械设计；UG
