大蒜收获机的优化设计【7张CAD图纸和说明书】

摘要

大蒜是我国最重要的经济作物之一，对出口经济做出了巨大的贡献，既可调味，又可入药，广受欢迎。种植面积广，伴随而来的是收获难度高。国外已有大蒜联合收获机投入使用，国内的机械化水平却不高。大蒜的最佳收获时间较短，实现机械化能最大限度地减少时间和人力的投入，产品能提前进入市场。大蒜收获机，是指在大蒜的成熟时期，用于对大蒜进行挖掘、去土、输送、整理、切茎、收集、转运等农艺环节或单项、或多项、或全部环节进行收获的农机具。通过对国内外大蒜收获机的原理分析，结合国内的生产实际，确定了此次课题的主要设计内容。在收集了大量收获机的资料，对其初步设计之后，再采用了一些优化设计的方法进行了设计计算、强度校核。

关键词：大蒜收获机；优化设计；

Abstract

. Garlic is one of the most important economic crops in China, which makes an enormous contribution to export economy. It enjoys great popularity for its special flavor and medical value. However, massive planting makes it difficult for farmers to harvest. Combine harvesters are widely used overseas while degree of mechanization in our country is still at a poor level. Time for harvesting is limited. Mechanization helps us to save time and labor, making it easy for products to have access to markets in advance. Garlic harvester is a kind of agriculture machinery, which performs a series of functions, such as digging, cleaning, transmission, arranging, cutting, collecting, and transportation. By analyzing garlic harvesters both at home and abroad, as well as the situation of our country, I determined main content of this design. I made my preliminary design after studying much data about harvesters. Some methods of optimize design was used to calculate and check this design. Pro/E and Ansys were applied to construct and analyze 3D models of several important components. Hydraulic system plays an important role in hydraulic lifting device. Finally, I finished operation instruction of garlic harvester.

Keywords  Garlic harvester  Optimal Design  Simulated analysis

目       录

摘要 II

Abstract III

1 绪论 1

1.1 农作物收获机概述 1

1.1.1 水稻、小麦收获机 1

1.1.2 玉米收获机 1

1.1.3 其他作物收获机 1

1.2 国内大蒜种植情况 1

1.3 国内外大蒜收获机研究情况 2

2大蒜收获机本体设计及计算 4

2.1大蒜收获机原理设计 4

2.1.1 设计原则 4

2.1.2 基本结构 5

2.1.3 工作原理 5

2.2 技术参数 5

2.3柴油机选型及计算 5

2.3.1 配套动力的选用 5

2.3.2 连接装置的的设计 6

2.4 传动路线设计及计算 7

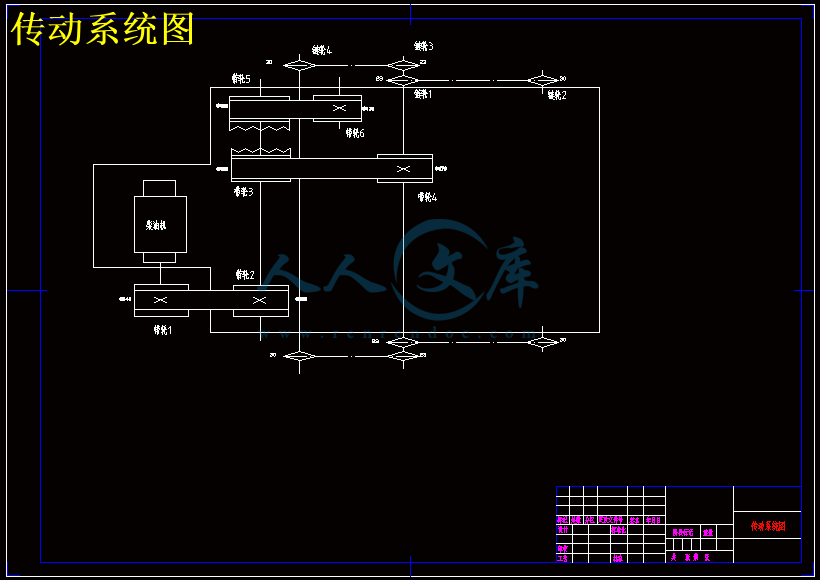

2.4.1 动力传递路线 7

2.4.2 柴油机输出参数 7

2.4.3 各级传动设计计算 7

2.5转向方式设计及计算 13

2.5.1 转向方案比较 13

2.5.1内外齿轮啮合转向机构设计计算 15

2.6挖蒜原理设计及计算 16

2.6.1 挖蒜方案比较 16

2.6.2 铲齿设计计算 18

2.6.3 摆动机构设计计算 19

2.7 去土方式 21

3液压升降系统设计 22

3.1明确系统的设计要求 22

3.2分析工作情况，确定基本参数 22

3.2.1 分析工况 22

3.2.1 确定基本参数 22

3.3拟定液压系统原理图 23

3.3.1 液压回路的功能 23

3.3.1拟定液压系统原理图 23

3.4选用液压元件 24

4.1 安装 26

4.2 试运行 26

结论 27

致谢 28

参考文献 29

附录 30

附录1 30

附录2 30

1 绪论

1.1 农作物收获机概述

1.1.1 水稻、小麦收获机

为了使耕地资源更加集中，我国部分地区已经实行种田大户承包农田的方式，统一规划、统一播种、统一管理、统一收获。耕地的集中经营，方便了种植户，提高了生产效率，为机械化收获开辟了广阔的空间。

米和面，作为中国人的主食，需求量巨大。稻麦收获机的使用，使大部分农民从种植收获的体力活中解放出来。随着稻麦收获的机械化程度和效率越来越高，农民能更好地减少损失，增收致富。自上世纪80年代中期开始，我省便开始推广稻麦收获机械化技术，从分段收获逐步过渡到联合收割，经历了十多年的时间。目前，我国稻麦收获的机械化技术已趋于成熟，能根据区域、作物收获的特点，省时高效地做好收获工作。

1.1.2 玉米收获机

玉米，在我国的种植区域最为广泛，分布于31个省、市、自治区。同时，作为第二大粮食作物，机械化收获的需求一直存在。除了作为粮食作物，其籽粒和茎秆在环保和能源方面也有其用途。

借鉴国外成熟的技术，国内对于玉米收获机的研究有了长足的进步，发展出自走式、悬挂式和牵引式的机型，各有特点，能适用于不同面积、不同土质的收获需求。自走式能自动开道，效率较高，成型的联合收获机能完成摘穗、剥皮、装车、切碎茎秆的功能；牵引式适合在大面积地块上作业，转弯半径大；悬挂式因其动力可以分离，拖拉机可以在农闲的时候另作他用。虽然和国外的机型比较，存在的主要问题是可靠性差、效率低，但能满足玉米收获的基本要求。
