摘 要
和面机的实质作用就是进行水和面粉的搅拌混合，主要用于年糕、饺子皮、蛋糕、膨化食品、面条、馄饨皮等面食的加工，揉面团的好坏直接影响了面食的口感。本设计中和面机采用双叶片搅拌，和面容量为10kg，适合调制各种面团，搅拌装置选择了双叶片搅拌器，由主电机带动带轮，通过齿轮减速传动给搅拌轴。和面完成后打开步进电机，方便取出面团。本和面机结构简单，用途广泛，大到农村人家打年糕，小到三口之家包饺子。
关键词：绞龙；多功能；和面机
Abstract
Mixer is the essence of the action of water and flour, mixing is mainly used for rice cake, the wrappers, cakes, puffed food, noodles, wonton skins, such as pasta processing, knead the dough quality directly affect the taste of the pasta.In this design, including the working principle of mixer, its parts design and the technical requirements for design of mixer, and the detailed design and 10 kg/mixer, including mixing device, transmission system, feeding system and draw the mixer equipment assembly diagram, parts diagram and component diagram.Design model with double mixing blades, a powder capacity of 10 kg, suitable for all kinds of modulation dough.The reference to the design process and T - 66 type horizontal mixer, mainly characterized by mixing system chose double vane stirrer;Mixing system chooses three-phase asynchronous motor speed reducer, with belt wheel and two stage gear transmission;Choose stepper motor speed reducer, double cylinder system adopts with worm gear and worm drive and gear transmission.Mixer has simple structure, wide range of USES, big to the somebody else dozen rice cakes in the countryside, small to a family of three pack dumpling.
Key words: heave the dragon;multi-function;dough
目 录
摘 要 II
Abstract III
目 录 V
1 绪论 1
1.1 本课题的研究目的 1
1.2 我国的和面机市场 1
1.3 本课题应达到的要求 1
2 和面机初步设计 1
2.1 设计准备 1
2.1.1 和面的基本过程 1
2.1.2 和面机各部件设计 1
2.2 家用多功能和面机设计 2
2.2.1 确定和面机容量 2
2.2.2 总方案的设计 3
2.2.3 搅拌装置的设计 4

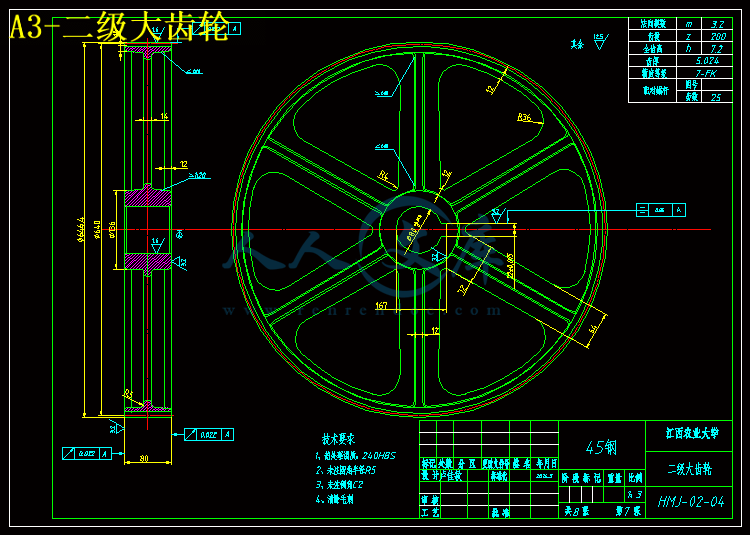

2.2.4 搅拌轴传动系统的设计 6

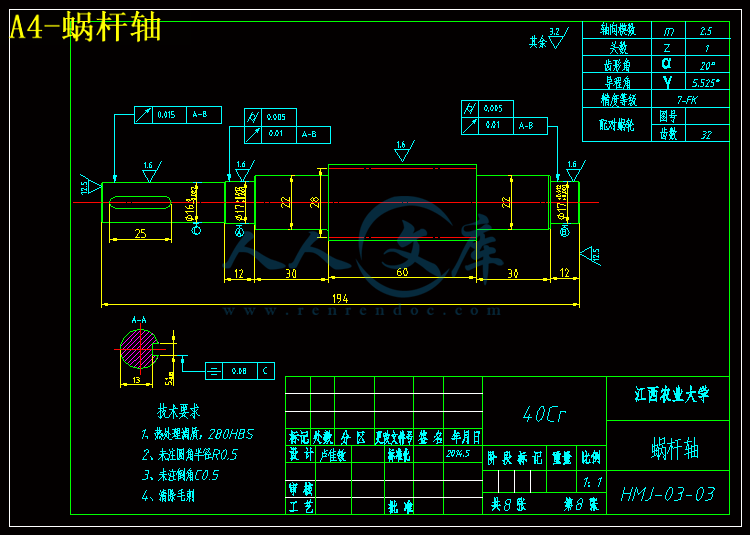

2.2.5 取料装置的设计 21
2.2.6 支架的设计 28
2.2.7 家用和面机装配图 28
3 小结 30
参考文献 31
致谢 32
1 绪论
1.1 本课题的研究目的
和面机的实质作用就是进行水和面粉的搅拌混合，主要用于年糕、饺子皮、蛋糕、膨化食品、面条、馄饨皮等面食的加工，揉面团的好坏直接影响了面食的口感。和面机在实际使用过程中，常常根据需要人为控制，选择不同的搅拌速度、搅拌装置形状，才能让面团的质量得到保证。本课题的任务是设计一台具有多功能的家用和面机，主要适用于加工小面团。
1.2 我国的和面机市场
现如今我国的和面机种类繁多，有大型食品工厂用的，有小型家庭用的。面食自古就是我们中国人比较喜爱的食物。但是揉面不是每个中国人都能掌握的一项技术，所以对于现在的我们吃一口家常面点变的越来越难了。究其原因，大部分人都是被和面这第一步难倒了。我们的家用多功能和面机就应运而生。
1.3 本课题应达到的要求
本课题的任务是设计一台具有多功能的小型和面机，为小规模食品加工带来便利和效益。
2 和面机初步设计
2.1 设计准备
2.1.1 和面的基本过程
和面机调制面团的基本过程是我们先添加一定量的面粉（以和面为例），然后加入适量水（根据我们需要的面团用途），启动和面机。搅拌轴旋转进行搅拌混合，然后面粉和水分慢慢的混合，直到两者混合均匀，面团圆滑。步进电机反转，翻缸，取出面团，和面完成。
2.1.2 和面机各部件设计
和面机功能介绍：功能多样，用途广泛，可以用来和面、打年糕、打鸡蛋等。

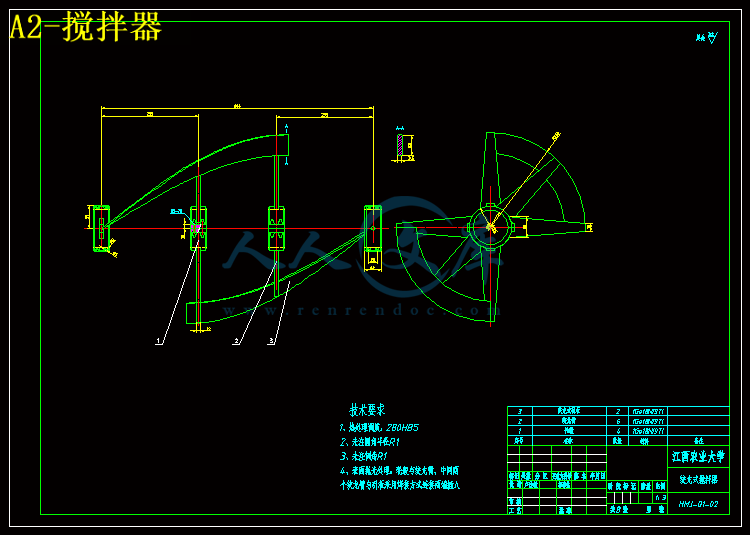

1、搅拌器
搅拌器也叫搅拌桨，是和面机最重要的部件。按搅拌轴数目分，有单轴式和双轴式两种。卧式的与立式的也有所不同。本次设计的绞龙既适用和面粉，也可以用于打年糕，以及打鸡蛋等。
