目 录
1 引言 - 1 -
2 技术任务书(JR) - 2 -
2.1 设计的依据 - 2 -
2.2 产品的用途及使用范围 - 2 -
2.3 主要技术数指标和重要技术参数 - 2 -
2.4 主要工作原理 - 3 -
2.5 已经考虑过的若干方案的比较 - 3 -
2.6 关键问题及解决办法 - 4 -
3 设计计算说明书(SS) - 5 -
3.1 传动参数的计算 - 5 -
3.2 动力参数计算 - 5 -
3.3 圆锥齿轮的设计计算 - 6 -
3.3.1 选择材料,热处理方式及精度等级 - 6 -
3.3.2 按齿面接触疲劳强度设计 - 6 -
3.3.3 计算齿轮的主要尺寸 - 8 -
3.3.4 验算轮齿弯曲疲劳强度 - 9 -
3.4 轴的设计计算 - 10 -
3.4.1 主动轴的设计 - 10 -
3.4.2 从动轴的设计 - 14 -
3.5 变速器主体尺寸的设计 - 17 -
3.6 播种器叶轮的设计 - 19 -

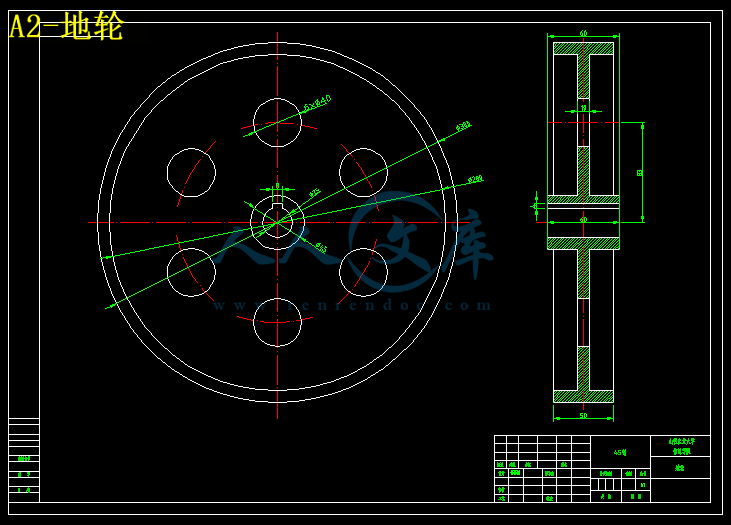

3.7 地轮的设计 - 20 -
3.8 轴承的选择和校核 - 21 -
3.8.1 主动轴轴承的选择 - 21 -
3.8.2 根据滚动轴承型号,查出和。 - 21 -
3.8.3 校核Ⅱ轴轴承是否满足工作要求 - 21 -
3. 9 键的强度校核 - 23 -
3.9.1 主动轴上键的强度校核 - 23 -
3.9.2 从动轴键的强度校核 - 24 -
4 使用说明书(SM) - 24 -
4.1 使用前注意事项 - 24 -
4.2 播种时应注意的事项 - 24 -
5 标准化审核报告(BS) - 24 -
5.1 产品图样的审查 - 24 -
5.2 产品技术文件的审查 - 25 -
5.3 标注件的使用情况 - 25 -
5.4 审查结论 - 25 -
结 论 - 26 -
参考文献 - 27 -
致 谢 - 28 -
毕业设计说明书中文摘要

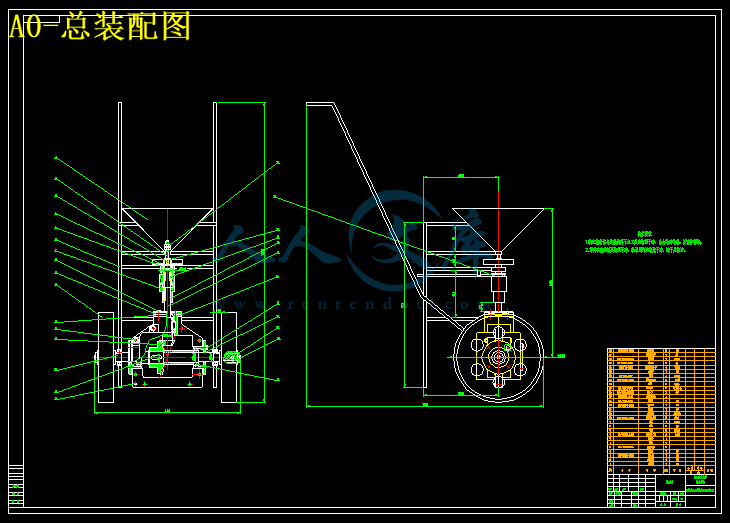

手推离心式草坪播种机的设计
摘要 本设计是根据国内外草坪播种机的发展趋势,本着良好通用性、适应性和结构简单操作灵活的原则,而设计的一种由地轮驱动的离心式草坪播种机。本设计重点设计了播种机的变速转换机构、播种器叶轮、驱动地轮等结构进行设计选择,从机构运动的功能出发,按变异—组合法和类比法完成机构的构件和设计,使结构紧凑,体积小,质量轻,噪音小、无污染,使用方便、灵活的特点,适合一般草坪的播种。采用手推来提供动力,无需引擎驱动,节能环保,使用安全、可靠,便于维护。
关键词 草坪播种 播种机 离心式 手推
毕业设计说明书外文摘要
The Design Of The Lawn Seeder
Abstract
This design is according to the domestic and foreign lawn machine, in line with the development trend of generality, good adaptability and simple structure; the principle of operation is flexible and designs a kind of land wheel drive centrifugal machine lawn. The design of the key design machine speed conversion institutions, impeller, drive to wheel and other structure design choice, from the function of mechanism motion, according to the variation of legal-and analogy method of complete institutions members and design, compact structure, small volume, light weight, low noise, no pollution, use convenient and flexible characteristics, suitable for the average lawn of the seeds. By hand to provide power to push, without engine drive, energy conservation and environmental protection, the use of safe, reliable, easy to maintain.
Keywords Grass seeds Seeder centrifugal Manual push
手推离心式草坪播种机的设计
1 引言
草坪作为人类干预下的人工植被,是城市绿化的基础和重要的组成部分,它对人类赖以生存的环境起着美化、保护和改善的良好作用。进入二十一世纪以来,随着人们物质、文化水平的不断提高。人们对蓝天、绿地、新鲜空气的要求越来越高;对草坪的社会效益、生态效益和经济效益的认识越来越深刻。因此,近年我国的草坪业获得了迅速的发展。但由于我国草坪科学和草坪业的发展还处于起步阶段。 所以尚存在着科研落后、缺乏行业规范、生产设备不够机械化等许多问题。
由上所述,可知草坪是人高度培育的特殊草地,随着草坪面积的扩大,品质的提高。草坪业逐渐由单一的人工作业向半机械化、机械化、自动化过渡。草坪作业的机械化已成为十分重要的课题。我国目前专用的草坪播种机机械还处于起步阶段, 草坪草种子细小,用传统的手撒的方法不仅不易将种子撒匀,且工作效率低,不能满足草坪建设的要求。采用专用草坪播种机械进行作业,价格又很高。对于播种面积不算太大,又不是专业经营草坪种植业的单位或个人, 就没有必要专门买一台草坪播种机。这样就给草坪播种带来很大的困难。为了解决这一问题,我选择设计一种小型轻便灵活的草坪播种机械。
实现草坪播种作业机械化的好处:节约劳动力,提高生产率和草坪质量,节约原材料和降低成本,降低劳动强度和改善环境卫生,保证操作的安全,减少草籽的浪费等。
针对我国非专业经营草坪种植业的单位或个人对草坪种植的需要,设计的草坪播种机应该可以在小面积的土地上进行播种作业,如在宽度只有1m~2m的土地上进行播种作业。另外播种机还应该有较好的地形适应性和各种草种的播种能力,如在有一定坡度的土地上进行播种作业,以满足通用性的要求,从而提高播种机产品的竞争里。随着人们环保意识和实用意识的提高,所设计的产品还应该节能低碳和物美价廉,所以应该尽量采用清洁动力和较便宜的材料。
由上述可知,本次设计的主要精力主要集中在动力选择、行走方式的设计、播种方式选择、动力传递构件的设计上。让设计播种机产品具有节能低碳、使用方便、操作灵活、工作效率高、降低操作者劳动强度、保证劳动者安全、节省成本等优点。
2 技术任务书(JR)
2.1 设计的依据
近几年,我国许多地区和城市已经意识到草坪绿地的数量和质量,是衡量一个地区和城市现代化水平的标准之一。草坪植物成为了我国园林植物中应用最广泛的观赏植物。随着草坪面积的扩大,品质要求的提高,草坪业逐渐由单一的人工作业向机械化、自动化过渡。我国目前专用草坪播种机已经有所发展,但大多数产品多为比较专业化的设配,价格较高,对于播种总面积大但由分散的小面积草坪组成的非专业经营草坪种植业的单位或个人草坪不怎么适用。针对这一问题,决定设计一种手推离心式草坪播种机以满足这类建坪的需要。
2.2 产品的用途及使用范围
本设计设计的手推离心式草坪播种机相对于传统的用手撒播的播种方式能将种子撒的更均匀,工作效率更高。它用于对草坪数量和质量有一定要求单位进行播种作业,特别适用于播种总面积大但由分散的小面积草坪组成的草坪的单位。
本设计设计的手推离心式草坪播种机结构简单,灵活耐用,不受地形、环境和气候的影响,不仅适用于大面积建坪,更适用于在复杂场地条件下建坪使用。
播种机的种子箱落种口采用可调式,通过调节搅种装置与落种口之间的距离来控制播种量来适应各种播种方式和草种的播种需要。能满足如对多种草种,如苜蓿、狗牙根、三叶草、早熟禾、苏丹草、牛尾草、猫尾草、黑麦草、高羊茅、紫羊茅等的播种需要。。
2.3 主要技术数指标和重要技术参数
计划设计播种机的主要设计参数:
(1)功率:348 W
(2)轮子转速:89 r/min
(3)净重量:≤40 kg
(4)变速要求:单级
(5)叶轮半径:0.05 m
(6)播种幅宽:0.8 m
(7)种子箱容量:0.01
