摘 要
本设计是根据国内外农业播种机的发展趋势，本着良好实用性、适应性和结构简单便于操作的原则，从而设计的一种新式手推式花生播种机。该机在结构上的优点，能适应多种田地的播种。小到1-2分大的田块，大到上百亩的田块，不管是平坝、还是浅丘地区；无论是板结的土质，还是疏松的土质都能适应。本设计着重考虑了播种机的原理，包括链条链轮传动机构、排钟排肥机构、种箱、地轮、压土轮、覆土器、开沟器和整体机架组成。从机器运动的功能出发，按类比法以及变异—组合法完成机构的构件和设计，使结构紧凑，体积小，噪音小、无污染，使用方便灵活的特点，适合一般土地环境的播种。采用手推提供动力，无需引擎驱动，达到了节能环保的目的，而且使用安全、可靠，便于维护。
关键词：花生播种； 播种机； 手推。
Abstract
This design is based on the development trend of domestic and foreign agricultural seeder. With the principle of good practicability, adaptability ，simple structure and easy to operate , so design a new type of hand push peanut planter.。The advantage of this machine in structure is the ability of adapting to many field to planting.It can adapt range from 1-2 patch of land to hundred patch of land, from plain dam to shallow hill area， from the harden soil to loose soil.This design mainly considers the principle of the planter, including chain sprocket drive mechanism, bells distributing mechanism, types of boxes, wheel, soil pressure wheel, turns the soil, opener, and the overall frame.Starting from the function of machine movement and according to the analogy method and variation - combination to complete body components and design.It makes compact structure ,small volume , low noise,and no pollution . Using conveniently and flexibly is suited to the planting of general land environment.Using hand push power without the engine drive achieve the purpose of energy conservation and environmental protection,.And It is used safely, reliably, and easy to maintain.
Keywords peanuts seeding； planter； hand-push。
目 录
目 录 1
1引言 3
1.1本设计的研究背景和意义 3
1.1.1本设计的研究背景 3
1.1.2本设计的研究意义 4
1.2 国内外发展概况 5
1.2.1国内发展概况 5
1.2.2 国外发展概况 5
2手推式花生播种机的设计要求 6
2.1 关于题目的具体要求 6
2.2 关键问题及解决方案 6
2.3 解决思路及方案 6
3 播种机的结构设计 7
3.1 播种机的整体结构 7
3.2.选择传动方案 8
3.2.1 传动方案的比较 8
3.2.2传动方案的确定 8
3.3地轮的设计 8

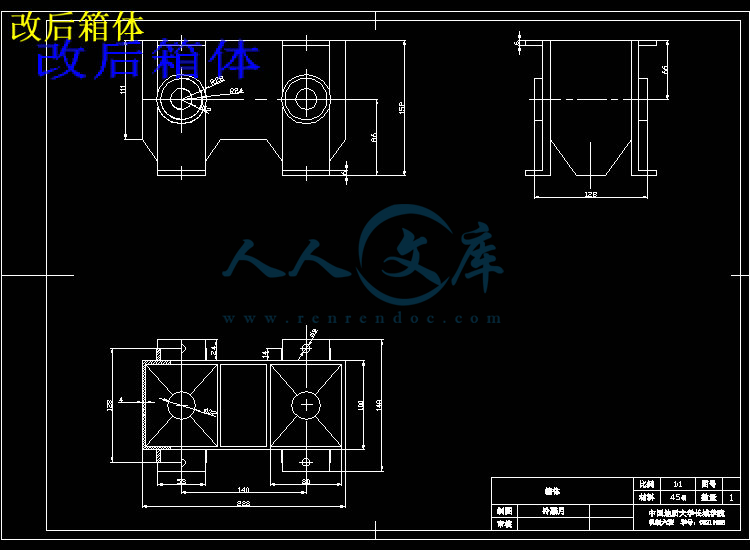

3.4 排种排肥机构箱体的设计 9
3.5 排种器设计 10
3.5.1 排种器的设计要求 10
3.5.2排种器的结构确定 11
3.6 排肥器 11
3.6.1排肥器主要排施化肥的种类 11
3.6.2几种化肥的主要技术特性 11
3.6.3 排肥器的要求 12
3.7开沟器 12
3.7.1 开沟器的设计要求 12
3.7.2开沟器的工作性质 12
3.7.3开沟器根据其结构类型不同，可以分为两大类 13
3.8输种管 13
3.8.1输种管的参数 13
3.8.2输种管的类型 14
3.8.3输种管的尺度和倾斜角度 14
3.9压土轮 14
3.9.1压土轮的设计要求 14
3.9.2 压土轮的结构和工作原理 14
3.10种箱、肥箱 15
3.10.1 种箱、肥箱的设计要求 15
3.10.2 种箱、肥箱容量计算 16
3.10.3 种箱、肥箱结构特点 16
3.11 机架 17
3.11.1 设计步骤 17
3.12覆土器 18
4 设计计算部分 18
4.1链轮的设计 18
4.1.1 链轮的设计 18
4.1.2 备用链轮的设计 20
4.2轴的设计 22
4.2.1 从动轴的设计 22
4.2.2主动轴的设计 26
4.3键的强度校核 27
5 播种机的保养与注意事项 27
5.1 播种机的保养 27
5.2 注意事项 27
6 结 论 28
参考文献 29
致 谢 30
1引言
近年来，随着世界经济的飞速发展，人民不断地提高生活水平,人们越来越注重生活的质量和身体的健康，开始大量的食用植物油。从而导致了国内油料供给不足，对国际油料市场的依赖性也日益增强。伴随着人民生活水平和城市化率的不断提高,对油料作物的消费需求必然会进一步释放。所以，大力发展和种植油料作物来提高食用油自给量就显得尤为重要。其中，花生是最主要的油料作物。它出油率高，对土壤土质要求低，适合沙土地种植，经济效益好。因此,大力发展花生生产对于稳定中国油料产业具有十分重要的战略意义。
在农业发挥中，播种机是一个非常关键的环节。因为农业本身的特殊性，在每年春季的播种期内必须完成播种，并需要同时完成播种和施肥，还要使种子能够良好的生长和发育。因此，播种机的质量好与坏，将直接影响农作物的出苗率和生长情况，从而直接影响农作物的产量。本次设计的课题为手推式花生播种机，它不但满足以上要求，还可以进行精密播种，使种子在田地里合理分布，株距均匀，排钟量相等，播种沟深一致。同时，播种机在保证农作物产量的前提下大大的提高了工作效率，节省了大量的人力物力。
