水滴式粉碎室粉碎机设计[三维PROE]【9张CAD图纸和说明书】

摘   要

水滴式粉碎室粉碎机,是一种采用水滴形的粉碎室，运用高速旋转的锤片来击碎固体原料至所要求的尺寸的机械。主要由粗碎，细碎，风力输送机和电机等装置组成。通过高速撞击达到粉碎的目的。它是目通用性最广，对饲料湿度敏感性小，调节粉碎度方便，具有结构简单、生产率高和使用安全等特点。粉碎机采用钢板焊接结构，电动机与粉碎机转子安装在同一底座上，采用柱销联轴器直联传动，转子经动平衡校验，可正反向工作，操作门有安全互锁装置以保证操作门不能打开，进料口在粉碎机顶部，可与各种形式的喂料机构相配，锤片为对称混合排列。

关键词：多功能粉碎机；锤片；水滴室；安全互锁装置

Abstract

Drop type grinding chamber mill, is a crushing chamber adopts teardrop shaped using

high-speedusing high-speed rotating hammer to smash the  solid material to the required size of the mechanical. Is mainly composed of coarse crushing, fine crushing           device,composed of wind conveyer and the motor ect.. Reach the crushing purpose through high speed impact. It is the most widely universal,feed on the humidity sensitivity small, convenient adjustment of grinding degree, has the characteristics of simple structure, high productivity and safety etc.. Pulverizer adopts the steel plate welded structure, with the rotormotor installed on the same base, the column pin  coupling direct transmission,rotor dynamic balance checking, can work in reverse, operation

door safetyinterlocking device to ensure the operation of the door can not be opened,inlet in the top

part of crushing, and various forms of feeding mechanism ofmatch, hammer for the

symmetric mixed arrangement.

Keywords: multi-functional grinder; hammer; water chamber; safetyinterlocking device

目录

第一章 绪论 5

1.1国内粉碎机应用背景 5

1.2国外粉碎机特点 5

1.3目前国内先进的粉碎机械 6

1.4我国饲料粉碎机技术发展值得注意的几个方面 6

1.5普通粉碎机存在的主要问题： 7

1.6水滴室粉碎机的设计意义与创新 8

第二章 水滴室粉碎室粉碎机总体设计 9

2.1.1工作原理的选择与分类 9

2.1.2水滴型粉碎机的运动原理 10

2.2方案的论证 10

2.3.1参数规格确定 13

2.3.2SFSP水滴型锤片粉碎机主要结构 13

第三章 主要技术参数的确定和计算 15

3.1锤片的选择 16

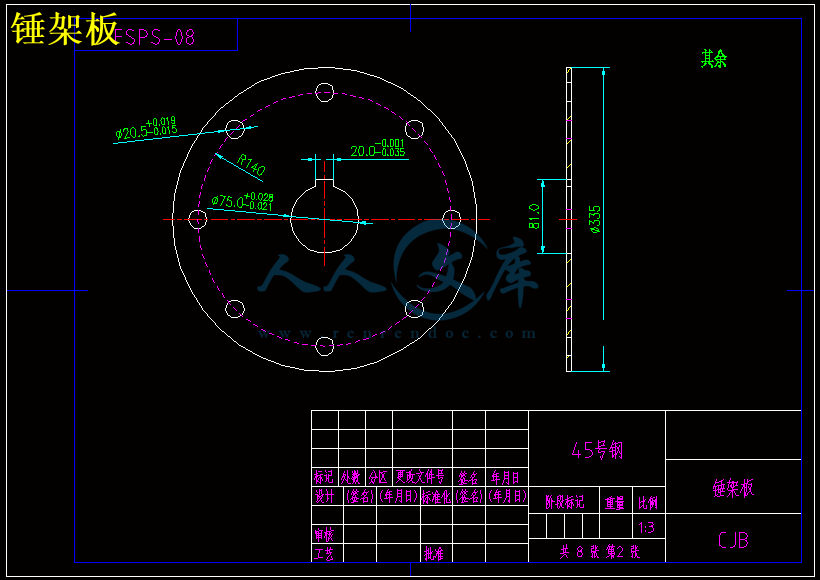

3.2 锤架板的设计 18

3.3定位套筒 19

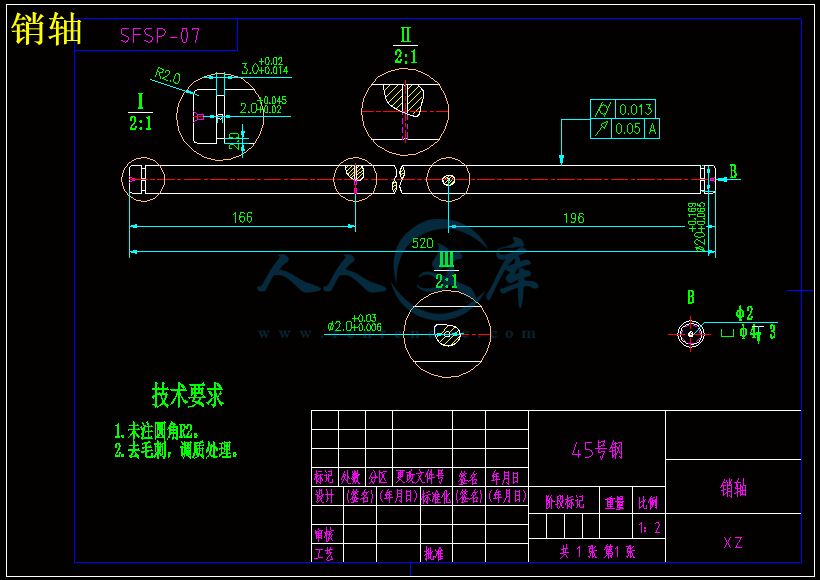

3.4销轴的设计 19

3.5隔套设计： 19

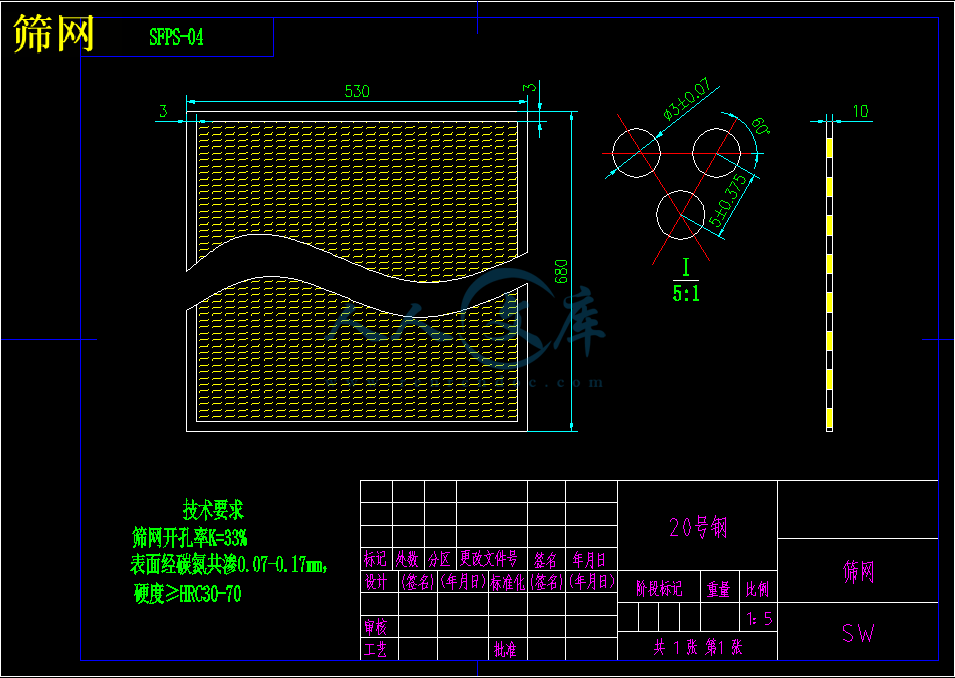

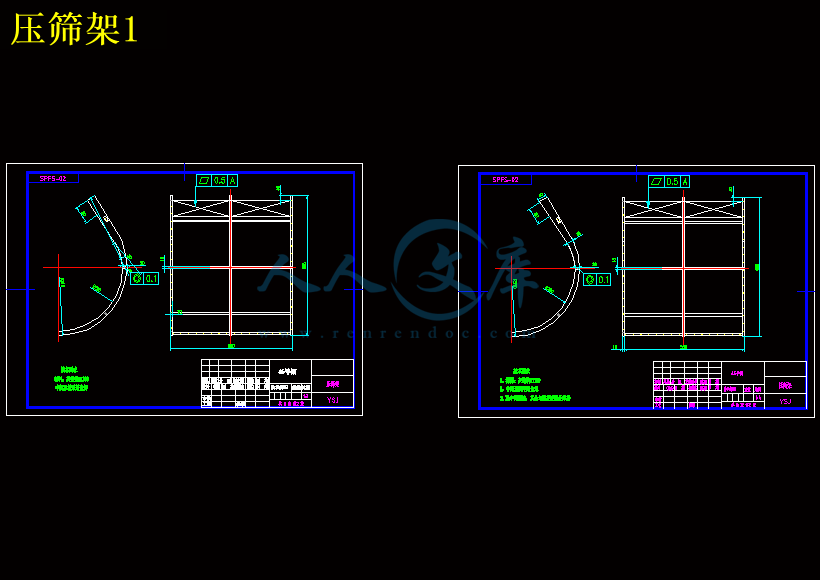

3.6筛板的设计 20

第四章：动力设计与轴的计算 22

4.1主电机的选择和计算 22

4.2 轴的材料的选用 22

第5章 标准件的选择 24

5.1 电动机的选择 24

5.2轴承的选择 25

5.3键的选择 25

5.4其他 25

第六章   主要工作零部件的强度校核 26

6.1锤片强度校核 26

6.1.1 锤片单片的横断面抗拉强度 26

6.1.2  锤片剪切强度校核 28

6.2 轴的强度校核 29

6.2.1作用在轴上的力的分析 29

结论 33

参考文献 34

致谢 35

第一章 绪论

1.1国内粉碎机应用背景

我国每年饲料粉碎总量有2亿多吨，饲料粉碎机对于饲料粉碎的成本，粉碎质量的控制，掌握先进的粉碎机设计，适当的选用合适的粉碎机，成为饲料生产不可忽视的问题。20世纪90年代以来，我国饲料机械行业大胆引进国外先进技术和设备，先后开发生产160—200kw的水滴型粉碎机，立轴式粉碎机和横款型振动筛锤片式粉碎机等，有利于提高效率，锤筛间隙可调还可以实现自动负荷控制等。我国饲料粉碎机生产企业基本满足我国畜牧水产养殖发展的需要，但特殊要求和特大功率的机型仍然需要从国外进口，而中小型粉碎机主要可销往东南亚、非洲。我国粉碎机的市场还有很大潜力，但真正有生命力的拳头产品还不多，我国粉碎行业在基础建设的强劲投入中需求猛增，出现了产能过剩、中小企业低端竞争，产品技术含量低、耗能严重等现象。
