ZL50D装载机工作装置设计【优秀含CAD图+说明书】

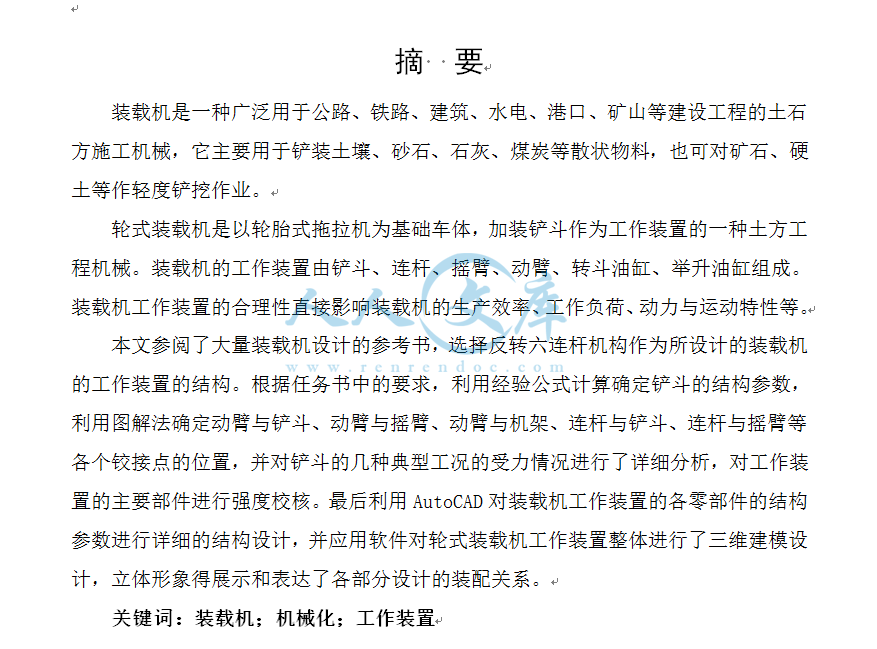

摘  要

装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施工机械，它主要用于铲装土壤、砂石、石灰、煤炭等散状物料，也可对矿石、硬土等作轻度铲挖作业。

轮式装载机是以轮胎式拖拉机为基础车体，加装铲斗作为工作装置的一种土方工程机械。装载机的工作装置由铲斗、连杆、摇臂、动臂、转斗油缸、举升油缸组成。装载机工作装置的合理性直接影响装载机的生产效率、工作负荷、动力与运动特性等。

本文参阅了大量装载机设计的参考书，选择反转六连杆机构作为所设计的装载机的工作装置的结构。根据任务书中的要求，利用经验公式计算确定铲斗的结构参数，利用图解法确定动臂与铲斗、动臂与摇臂、动臂与机架、连杆与铲斗、连杆与摇臂等各个铰接点的位置，并对铲斗的几种典型工况的受力情况进行了详细分析，对工作装置的主要部件进行强度校核。最后利用AutoCAD对装载机工作装置的各零部件的结构参数进行详细的结构设计，并应用软件对轮式装载机工作装置整体进行了三维建模设计，立体形象得展示和表达了各部分设计的装配关系。

关键词：装载机；机械化；工作装置
