电气专业毕业设计-220kV高压输电线路设计【含CAD图纸、说明书】
收藏

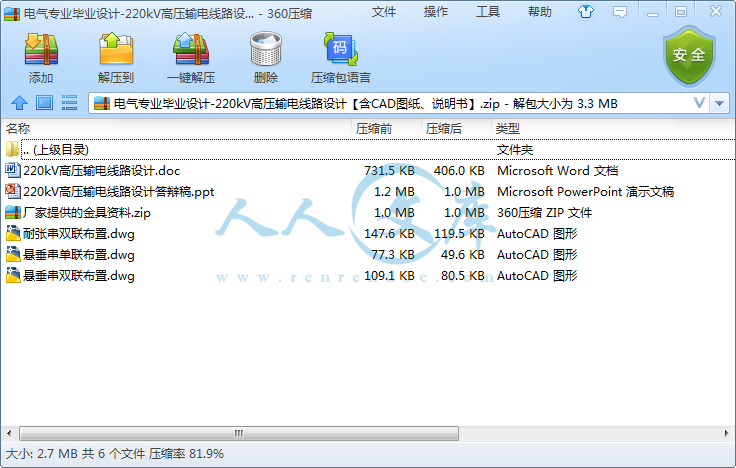

资源目录
压缩包内文档预览：
编号：18068336
类型：共享资源
大小：2.70MB
格式：ZIP
上传时间：2019-04-24
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
含CAD图纸、说明书
220kV高压输电线路设计
设计电气cad图纸
电气设计图纸
设计电气图纸
输电线路设计毕业论文
电气毕业设计
毕业设计论文
设计 - 220kv
220KV高压输电线路
- 资源描述：
-
- 内容简介：
-
1,220kV高压输电线路设计,演讲： 指导老师：,2,目 录,3,1.背景资料,本工程为关西-白沙牵引站双回220kV线路工程，线路起自220kV关西开关站，终止于在建合福铁路220kV白沙牵引站，线路总长约为16.5km。 建设本条线路的意义在于：原先架设的高压输电线路能够输送的电能留有的裕量已经越来越难以满足现代化建设的需求。为了满足白沙牵引站供电接入需要及电铁供电的可靠性，故需提前建设本工程。 另外，本工程采用双回路，双分裂导线架设。导线型号为2LGJ-400/35型钢筋铝绞线。,4,2.气象与荷载,2.1设计气象条件 设计气象条件：覆冰、雷暴日、风速等。以上资料的获取方式主要由气象局调取统计资料获得，也可参考临近线路的设计气象条件。 荷载：是指线路在单位长度内对其连接部分（金具和绝缘子）产生的重力和拉力。与线路档距大小成正比。,5,2.气象与荷载,根据调查气象资料得下表设计气象条件： 在以上情况下，线路必须保证其应有的结构强度和电气性能以适应自然界的气象变化。,6,2.气象与荷载,2.2荷载 根据电力工程高压送电线路设计手册中所规定的电线单位荷载计算表，带入设计气象条件值可得出： 根据上表计算可得，电线单位长度最大荷载hv为260.0870=120.1738N/m。,d导线直径mm,覆冰厚度mm,v平均风速m/s,风压不均匀系数，取0.61,电线体型系数，取1.2,7,3.绝缘子的选型,3.1绝缘子材质 目前，工程设计中，常用有以下三种材质绝缘子：,图1 瓷质绝缘子,图2 钢化玻璃绝缘子,图3 复合材料绝缘子,8,3.绝缘子的选型,绝缘子选型的一般步骤,选定代表档距,档距荷载,计入安全系数的荷载,金具荷载,要求绝缘子荷载,9,3.绝缘子的选型,3.2悬垂串绝缘子 绝缘子的选型应根据本工程设计要求：悬垂串一般跨越，档距小于550米时，采用单联组装形式。所以代表档距取值为L=550m。所以，550m的荷载hd1=Ld1hv为： 550120.1738=66095.59N 乘以最大使用荷载安全系数3，得到单联绝缘子串线路荷载 hyd1=hd13为： 66095.593=198286.77N 设该档距内金具总重2000N，加入上述荷载值得到本悬垂串要求绝缘子额定机械拉伸负荷hyd1+=hyd1+2000为： 198286.77+2000=200286.77N 因此，需要21吨级别的绝缘子串，选择绝缘子串型号 FXBW4-220/210，单联布置。,10,3.绝缘子的选型,3.3耐张串绝缘子 耐张绝缘子串通常用于转角、终端、接续上，在耐张绝缘子选型与悬垂绝缘子不同处在于：导线拉断力成为了耐张串选型的一个重要依据，二分裂布置的导线最大拉断力h2为： 2103670=207340N 除去导线最大使用荷载安全系数2.57，得到导线安全系数下最大荷载h2km=h22.57： 2073402.57=80677.04N 理想情况下，导线所允许的极限档距为Llim=h2kmhv： 80677.04120.1738=671.3364m 取代表档距L=650m，重复上述计算。,11,3.绝缘子的选型,根据上述计算，双联布置绝缘子要求耐受的荷载约24吨，所以采用绝缘子型号FXBW4-220/160，双联布置。 统计：悬垂串绝缘子均采用FXBW4-220/210，耐张串绝缘子采用FXBW4-220/160。 本工程绝缘子最小公称爬电距离应大于6160mm。由厂家提供的绝缘子技术资料可得，本次两种型号的绝缘子最小公称爬电距离均为6300mm，满足设计要求。,12,4.金具的选型及其组装图,金具的选型基于上一章的绝缘子选型的计算结果。 例如：在单联布置的悬垂串，可视为整个金具组装成一个力臂，每个部分受力情况相同。,13,4.金具的选型及其组装图,金具组装图例1,材料汇总表例1,14,4.金具的选型及其组装图,耐张串金具的选型，同
