小型锤片粉碎机设计【三维PROE】【10张CAD图纸和说明书】

摘  要

本次毕业设计是完成小型锤片粉碎机的设计。采用落料拉深、胀形整形、冲孔挤边工艺。设计中分析了粉碎机的构造及工作过程、粉碎机运动分析、粉碎机总体设计、传动系统设计，并绘制了pro/e零件图和装配图，同时绘制了CAD零件图和装配图。在粉碎机的设计中，本文对粉碎机的各个机构进行了运动学和动力学的详细计算，并对V带进行了严格的校核计算，确定了电机、联轴器和皮带等的具体参数。

关键词： 小型；锤片; 粉碎机；pro/e

Abstract

This graduation design is to complete small hammer crusher design.The blanking, deep drawing, bulging plastic, punching side process.Analysis in the design of the structure and working process of the mill, crusher, motion analysis, mill overall design, transmission system design, and draw the pro/e part drawing and assembly drawing, drawing the CAD detail drawing and assembly drawing at the same time.In the design of the mill, paper mill of various agencies has carried on the detailed calculation of the kinematics and dynamics, and the V belt was strict check calculation, determine the specific parameters of motor, coupling and belt and so on.

Keywords:  Small; hammer; grinder;Pro/e

目  录

摘要………………………………………………………………………………………………………………

Abstract…………………………………………………………………………….……………

第1章 前言

1.1引言

1.2设计背景

1.3设计要求

1.4设计指导思想

第2章 总体方案与动力设计

2.1粉碎方案设计

2.2 动力设计与参数确定

第3章 粉碎机各零件设计

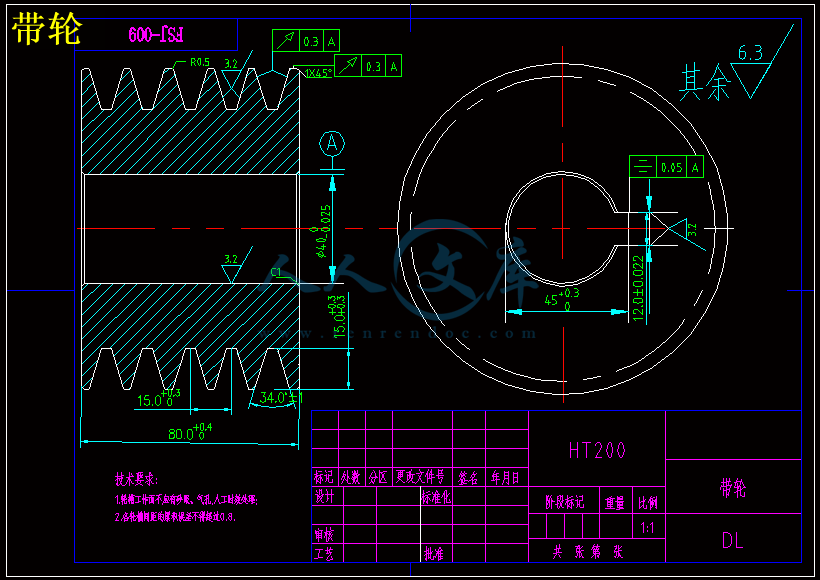

   3.1 带轮方案设计

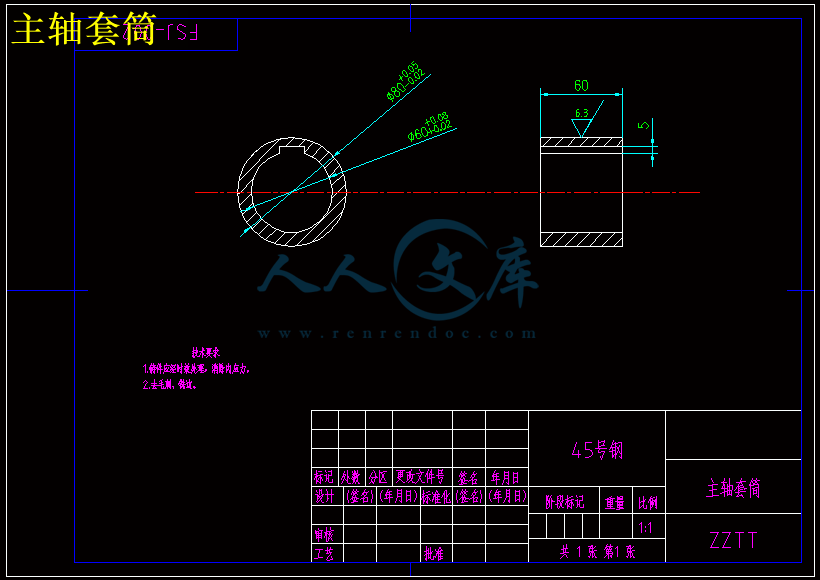

   3.2 轴设计

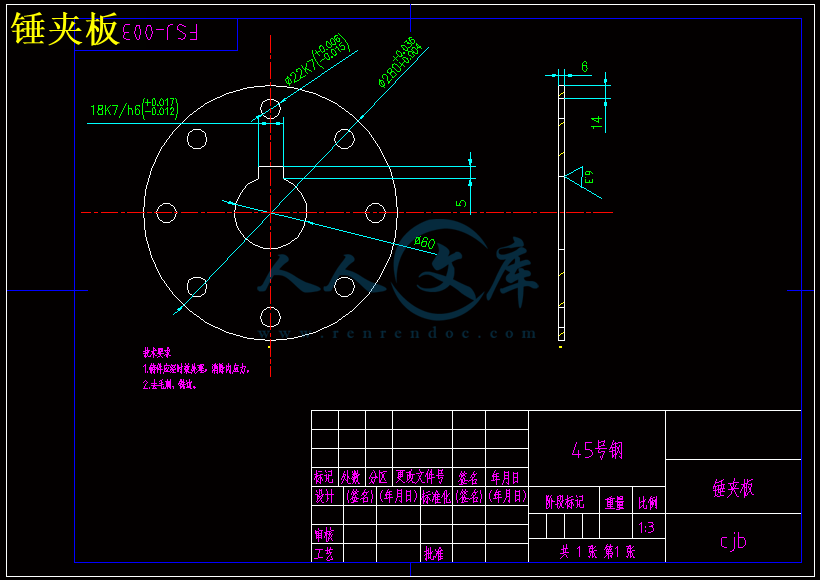

   3.3 锤片设计

3.4 箱体等结构的设计……………………………………………………………

第4章 零件加工工艺设计与整机装配与使用要点

4.1 大轴的加工工艺设计

4.2 整机安装与使用要点

参考文献.. .

致谢

第一章  前言

1.1  引言

随着我国经济的持续快速发展，人民生活质量的显著提高,畜产品生产和消费量也相应的增加；同时，国家也愈来愈重视现代农业建设并加大投入力度，使得粉碎饲料和其他的农产品加工机械的需求量也随之增长。近年来，在国家一系列发展的驱动下，当前我国的粉碎机械工业正处在历史上最好的发展时期，总体形式看好，已经连续五年保持高速增长，出现产销两旺的喜人态势。同时，在2007年，国家将继续加大对购买农机产品的补贴力度，而且随着国家及地方政府对粉碎机科技的研究,各企业收入将有所增加,负担减轻,支出减少。这些因素将使粉碎塑和其他农产品加工机械的需求量有较大幅度的增长。

1.2  背景

当前大多数是使用传统的粉碎机对其进行加工；而国外的加工机械也只是处于初级阶段。虽然，目前市场上已经生产出几种立式和卧式无筛粉碎机，其中立式无筛粉碎机有：AMC型无筛粉碎机、ZPS型微粉碎机和国产立式粉碎机；而卧式无筛粉碎机有：日本生产的卧式多级微粉碎机、美国生产的卧式单级微粉碎机和卧式无筛双转子锤片粉碎机。这些粉碎机虽有生产率高、能耗低、调节操作方便等优点，但由于各类型的粉碎机结构较为复杂，且采用多级电动机带动工作，使得成本较高且为微粉碎。

自上个世纪以来，国家投入了大量资金，但真正做到可持续发展的并不多，并且粉碎起来存在许多缺点：① 动力浪费大，度电产量不高 ② 粉碎粒度不均匀 ③ 机器部件磨损快，工作稳定性差 ④ 生产率低 ⑤ 由于使用筛片磨损快，生产成本增加。

1.3  要求

该粉碎机主要是用于对饲料的粉碎加工，对其具有以下要求:

① 对加工饲料的适应性广，能加工各种类型的饲料。

②  粉碎程度应能够根据要求进行调整，粉碎粒度应尽量均匀。

③  配套动力合理、度电产量高、提高生产率、降低能耗。

④  结构简单、操作方便、不需要较大的技术要求。

⑤  工作部件耐磨性好，减少更换次数，以降低生产成本，提高经济效益。

⑥  噪音低、粉尘少、以减少环境污染。

⑦  机型结构简单、尺寸紧凑、体积小、占地少、成本低、以适合广大工业的生产。

1.4  指导思想

由于超细粉碎技术及其设备的应用广泛，所涉及的领域有化工、建材、电子、医药、农业、造纸等，被粉碎的物料也是多种多样，再加上现代高新技术的发展对材料的深加工提出的要求越来越高，如粒度为均匀化、品质高纯度、粉体形状的特护要求等等，这些因素都促使超细粉碎技术及其设备向跟高更远的方向发展。虽然各个领域的超细粉碎设备个不一样，但其设计思路主要围绕以下几点：

普通粉碎机存在的主要问题：由于速度差，在锤片与筛板之间，普通粉碎机容易形成环流层,堵塞筛板，降低效率，即“破环问题”；此外，而现有粉碎机不能同时兼顾锤片高速度和筛表面物料低速度的问题，即“双速问题”。

所以：
