摘  要

数控机床即数字程序控制机床,是一种自动化机床,数控技术是数控机床研究的核心,是制造业实现自动化、网络化、柔性化、集成化的基础。随着制造技术的发展,现代数控机床借助现代设计技术、工序集约化和新的功能部件使机床的加工范围、动态性能、加工精度和可靠性有了极大的提高。
本文主要对XK5040数控立式铣床及控制系统进行设计,首先分析立式铣床的加工特点和加工要求确定其主参数,包括运动和动力参数;根据主参数和设计要求进行主运动系统、进给系统和控制系统硬件电路设计。主要进行主运动系统和进给系统的机械结构设计及滚珠丝杠和步进电机的选型和校核;对于控制系统由于这里主要针对经济型数控铣床的设计,这里采用步进电机开环控制,计算机系统采用高性能价格比的MCS-51系列单片扩展系统,主要进行中央处理单元的选择、存储器扩展和接口电路设计。
由于本文采用8031单片机控制系统,因此,设计出的立式铣床性能价格比高,满足经济性要求。可实用于加工精度较高的场合。

关键词  数控技术,立式铣床,设计


ABSTRACT


The numerical control engine bed is the digital process control engine bed, is one kind of automated engine bed, the numerical control technology is the core which the numerical control engine bed studies, is the manufacturing industry realization  automation, the network, the flexibility, the integrated foundation. Along with the manufacture technology development, the modern numerical control engine bed with the aid of the modern design technology, the working procedure intensification and the new function part caused the engine bed the processing scope, the dynamic  performance, the processing precision and the reliability had the enormous  enhancement .
This article mainly carries on the design to the XK5040 numerical control vertical milling machine and the control system, first analyzes the vertical milling machine the processing characteristic and the processing request determines its host parameter, including movement and dynamic parameter; Carry on the host kinematic scheme according to the host parameter and the design request, enters for the system and the control system hardware circuit design. Mainly carries on the host kinematic scheme and enters for the system mechanism design and the ball bearing guide screw and electric stepping motor shaping and the examination; Regarding control system because here mainly aims at the economy numerical control milling machine the design, here uses electric stepping motor open-loop control, the computer system uses the high performance price compared to the MCS-51 series monolithic expansion system, mainly carries on the central processing element the choice, the memory expansion and the connection circuit design .
Because this article uses 8,031 monolithic integrated circuits control system, therefore, designs the vertical milling machine performance price is higher than, satisfies the efficient request. But practical to processing precision higher situation .

Key words:Numerical control technology, Vertical milling machine,Design


目  录
摘  要 1
1  总体设计 5
1.1、铣床简介 5
1.2、 XK5040型数控铣床的总体布局、主要技术参数及总传动系统图 5
1.2.1  XK5040型数控铣床的总体布局 5
1.2.2  XK5040型数控铣床的主要技术参数 6
1.2.3  总传动系统图 8
2 主运动系统设计 9
2.1 传动系统设计 9
2.1.1参数的拟定 9
2.1.2 传动结构或结构网的选择 9
2.1.3 转速图拟定 11
2.1.4齿轮齿数的确定及传动系统图的绘制 13
2.2  传动件的估算与验算 16
2.2.1传动轴的估算和验算 16
2.2.2齿轮模数的估算 19
2.3 展开图设计 24
2.3.1结构实际的内容及技术要求 24
2.3.2 齿轮块的设计 25
2.3.3 传动轴设计 27

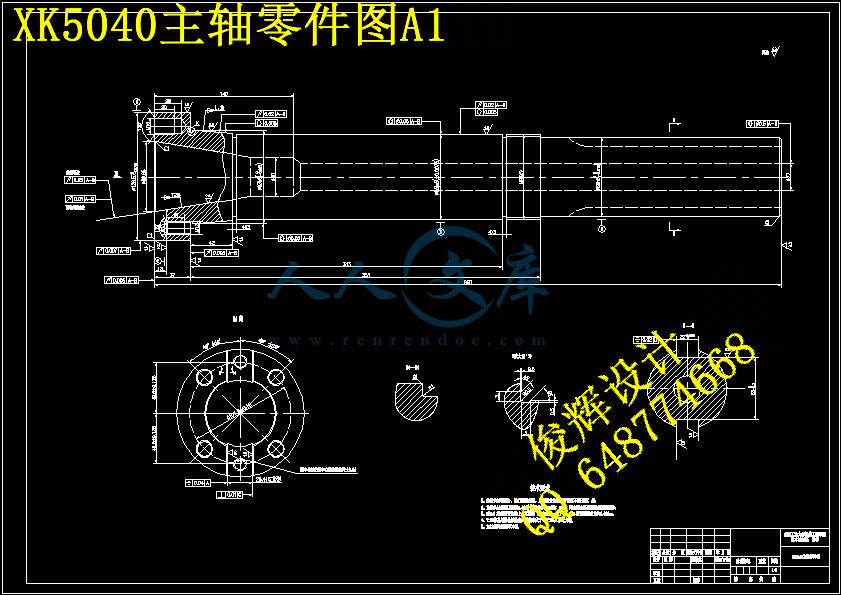

2.3.4 主轴组件设计 30
2.4 制动器设计 35
2.4.1 按扭矩选择 35
2.5  截面图设计 36
2.5.1 轴的空间布置 37
2.5.2 操纵机构 37
2.5.3 润滑 37
2.5.4箱体设计的确有关问题 38
3 进给系统设计 40
3.1 总体方案设计 40
3.1.1对进给伺服系统的基本要求 40
3.1.2进给伺服系统的设计要求 40
3.1.3总体方案 40
3.2 进给伺服系统机械部分设计 41
3.2.1确定脉冲当量,计算切削力 41
3.2.2滚珠丝杆螺母副的计算和造型 43
3.2.3齿轮传动比计算 51
3.2.4 步进电机的计算和选型 52
3.2.5 进给伺服系统机械部分结构设计 62
4 控制系统设计 66
4.1绘制控制系统结构框图 66
4.2.选择中央处理单元(CPU)的类型 66
4.3存储器扩展电路设计 67
4.3.1程序存储器的扩展 67
4.3.2 数据存储器的扩展 68
4.4?I/O接口电路及辅助电路设计 68
4.4.1 ?I/O接口电路设计 68
4.4.2 步进电机接口及驱动电路 69
4.2.3 其他辅助电路 70
参考文献 73
致谢 74
附  录(英文翻译及实习报告) 75


1  总体设计
1.1、铣床简介
铣床是一种用途广泛的机床。它可以加工平面(水平面、垂直面等)、沟槽(键槽、T型槽、燕尾槽等)、多齿零件上齿槽(齿轮、链轮、棘轮、花键轴等)、螺旋形表面(螺纹和螺旋槽)及各种曲面。此外,它还可以用于加工回转体表面及内孔,以及进行切断工作等。
由于铣床使用旋转的多齿刀具加工工件,同时有数个刀齿参加切削,所以生产效率高,但是,由于铣刀每个刀齿的切削过程是断续的,且每一个的切削厚度又是变化的,这就使切削力相应地发生变化,容易引起机床振动,因此,铣床在结构上要求有较高的刚度和抗振性。
铣床的类型很多,主要类型有:卧式升降台铣床、立式升降台铣床、龙门铣床、工具铣床和各种专门化铣床等。
随着科学技术的进步,数控铣床得到了越来越广泛的应用,它一般分为立式和卧式两种,一般数控铣床是指规格较小的升降台数控铣床,其工作台宽度多在400mm以下,规格较大的数控铣床,例如工作台宽度在500mm以上的,其功能已向加工中心靠近,进而演变成柔性制造单元。数控铣床多为三坐标、两轴联动的机床,也称两轴半控制,即X、Y、Z三个坐标轴中,任意两个都可以联动。一般情况下,在数控铣床上只能用来加工平面曲线的轮廓。对于有特殊要求的数控铣床,还可以加进一个回转的A坐标或C坐标,即增加一个数控分度头或数控回转工作台,这是机床的数控系统为四坐``标的数控系统,它可用来加工旋转槽、叶片等立体曲面零件。
我们本次设计过程中要接触到的为XK5040数控立式铣床。它的工作台宽度为400mm。
1.2、 XK5040型数控铣床的总体布局、主要技术参数及总传动系统图
1.2.1  XK5040型数控铣床的总体布局

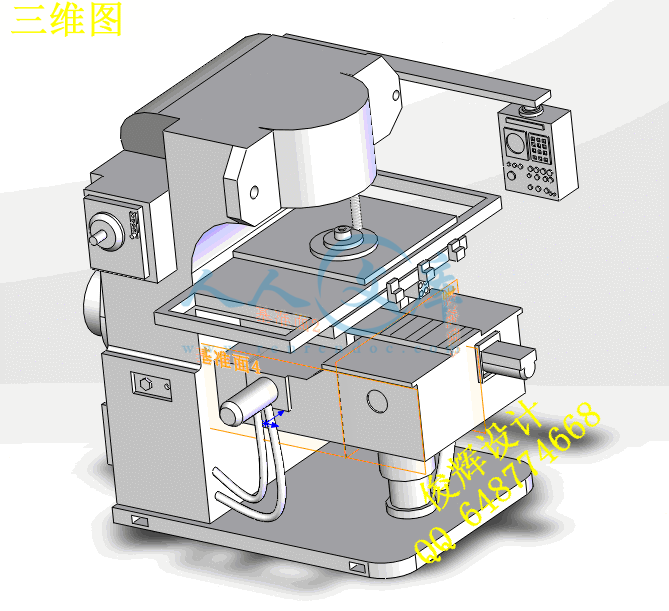

图1.1所示为XK5040型数控铣床的布局图,床身6固定在底座1上,用于安装与支承机床各部件。操纵台10上有CT显示器、机床操作按钮和各种开关及指示灯。纵向工作台16、横向溜板12安装在升降台15上,通过纵向进给伺服电动机13、横向进给伺服电动机14和垂直升降进给服电动机4的驱动,完成X、Y、Z坐标进给。强电柜2中装有机床电器部分的接触器、继电器等。变压器器箱3安装在床身立柱的后面。数控柜7内装有机床数控系统。保护开关8、11可控制纵向行程硬限位;挡铁9为纵向参考点设定挡铁。主轴变速手柄和按钮板5用于手动控制主轴的正、反转、停止及切削液开停等。

图1.1 XK5040铣床外观图
1.2.2  XK5040型数控铣床的主要技术参数
机床设计的初使,首先需确定有关参数,它们是传动设计和就亿个度微 设计的依据,影响到产品是否能满足所需要的功能要求,因此,参数拟定是机床设计中的重要问题。
机床参数有主参数和基本参数。主参数是最重要的,它直接反映机床的加工能力、特性、决定和影响其他基本参数的数值。如铣床的工作台宽度等。基本参数是一些与加工工件尺寸、机床结构、运动和动力特性有关的参数。可归纳为:尺寸参数、运动参数和动力参数。
XK5040型数控铣床的主要技术参数如下:
工作台:
工作台尺寸(长×宽)                                1600×400mm
工作台最大纵向行程                                     900mm
工作台最大横向行程                                     375mm
工作台最大垂直行程                                     400mm
工作台T型槽数                                           3
工作台T型槽宽                                          18mm
工作台T型间距                                         100mm
主轴:
主轴锥度                                             50#(7:24)
主轴孔径                                                27mm
刀杆直径                                            32mm或50mm
主轴前轴承直径                                          90mm
主轴轴向移动距离                                        70mm
部件间主要尺寸:
立铣头最大回转角度                                        45°
主轴端面到工作台面的距离                              50~400mm
主轴中心线至床身垂直导轨距离                             430mm
工作台侧面至床身垂直导轨距离                          30~405mm
机动性能:
主轴转速级数                                               18
主轴转速范围                                        30~1500r/min
动力外形:
主电机功率                                              7.5KW
主电机转速                                             1450r/min
工作台进给量:
纵向                                              10~1500mm/min
横向                                              10~1500mm/min
垂直                                              10~600mm/min
定位精度ISO标准
     X                                                      0.07mm
     Y                                                      0.05mm
     Z                                                      0.06mm
重复定位精度ISO标准                                        0.03mm
工作台最大承载                                                200kg
机床外形尺寸(长×宽×高)                   2495mm×2100mm×2170mm
机床重量                                                     约2700kg

内容简介:
端铣削自适应切削力的模糊控制策略 U. , F. M. 7, 2000 要 这篇文章讨论了在高速端铣削时的切削力的模糊适应的控制策略。这项研究是关于运用标准计算机数字控制装置来忧化金属切削过程的整合自适应性控制。它被设计成服务于允许在刀具上对长时间复杂成形加工很有益的切削力时适应性地使切削 速度最大化的控制 有力的人工神经控制器协助自适应协调切削速度来防止过分的刀具磨损,即刀具的磨损量和保持高的排屑率。许多的仿真和实验用来肯定这个体系的功效。 关键词:端铣;自适应力控制;模糊 一个 统遗留下来的缺点是加工参数,如进给速度,切削速度和深度,被离线编程。加工参数通常在加工前根据编程者的经验和加工手册被选择。为了防止损害和避免加工失败。运行的条件通常被设置的很保守。结果是,有很多的统运行于远远低于忧化标准运行条件下效率差。即使加工参数在离线时通过忧化计 算法忧化了,在加工过程中它们也不能被协调起来。为了确保加工产品的质量,为了降低加工成本和提高加工的效率,协调实时加工的参数来符合忧化的加工标准是有必要的。由此,提供在线运行下协调的自适应控制,被有兴趣地研究起来。在我们的自适应控制系统中,不管是在切削条件下变化时,进给速度总是在线协调下来保持一个常数切削力。在这篇文章中,一个简单的模糊控制策略被在智能系统和一些运用模糊控制策略的实验性的仿真中发展起来。结果证明这个目标系统有效地控制在一般端铣削条件下的峰值切削力。力的控制运算法则已经被众多的研究者开发和评估了 。被固定的增加比例积分控制器,先前是为铣削现为了一个可协调的增加比例积分控制器,在那里控制器根据变化的切削条件被协调。完整的自适应参考模拟,自适应控制装置方法最初是被 些控制器被模拟和求解及实际上地被实现。两项研究发现全布三参数自适应控制器执行得比已固定的递增积分器要好。关于模糊控制系统, 供了一个先驱活动的介绍性调查,另一个系统性观念被提出。模糊系统对照比例积分微分控制和模糊系统的稳定性分析及管理模糊控制在 3中反映 于为铣削的自适应切 削力控制很多的工作已经被做。然而,很多以前的工作把问题简单化在一个自由度运动上。这次投稿中,我们将考虑到三个自由度上铣削的切削力。文章的组成如下。第二部分主要描述全面的力控制策略。第三部分包括了 工模拟 实验和目标控制计划执行的方法。最后,第六和七部分展现实验结果,结论和以后研究的建议。 一个新的在线控制计划,这个计划被称作自适应模糊控制,是通过使用模糊集合论开发的。这个方法的基本思想是合并人操作者在控制设计中的经验。这个控制策略是用公式表达成许多的规则 ,这些规则手工执行很简单但是对于用一般的数学运算法则来实现很困难。基于这个新的控制策略,很多复杂的过程能够标准方法似的更容易地和更精确地被控制。模糊控制的目标是保持金属切除率,能可能的高和保持切削力尽可能地接近一个给定的参照值。此外,计算任务和时间可能就像金典或者现代控制理论那样被减少。示意性的控制规则通过使用真实的实验数据被构造出。模糊自适应控制确保了连续地忧化进给速度的控制。这个控制是自动被协调到每一个特殊的切削情况。当轴的负载低的时候,系统增加切削进给到或者超过预先编程的进给速度,直接导致循环周期和产 品成本相当大的减少。当轴的负载高时,进给速度就被降低,以保护工作母机不损害和损坏。当系统侦测到极端的切削力时,它会自动停机来保护切削工具。它减少了一定的操作者的监督管理。在线铣削忧化的步骤次序如下: 制器。 调)忧化的进给速度,将它送回到机器。 自适应切削力控制器协调进给速度是基于一个测量出的峰值切削力通过布置一个进给速度超过 制器在四轴上的百分比, 真实的切削速度是超过部分和已编程的进给速度。如果进给速度忧化模拟是完美的,忧化的进给速度也将总是等于参照的峰值力。在这种情况下,超出部分的正确率将是 100%。为了控制器调整峰值力,力的信息必须在每个采样时间对控制运算法则是有用的。一个探测软件被用来提供这些信息。 个模糊控制器的结构 在模糊过程控制中,专门技术被压缩成一个根据关于人操作标准和输入输出关系的系统。运算法则是基于操作者的知识但考虑到过程编辑通过改写误差,它也包括了控制理论。 从而,控制器有输入切削力误差 F 和第一次不同误差 2F,输出变化的进 给速度 f。模糊控制变化和规则创基础创建从专家操作者那带走。切削力误差和第一次误差的差异被计算,在每一个采样时间 k,如 _F(k) = F(k)和 _2F(k) =_F(k)_F(k1),这里 F 是测量的切削力, 力的设定点。 工模拟 在进行实验测试之前,一个 工模拟模拟器被用来估算控制者的设计。 过程模拟由人工神经力模拟和进给驱动模拟。人工神经力模拟基于切削条件和已描述的形状切削估算切削力。进给驱动模拟模拟机器对已指定进给速度变化的反应。进给驱动模拟通过检查步的已指定速度 的改变被决定。最好的模拟被发现是一个频率为 3节拍时间为 二级命令系统。对比实验和仿真从 7 到22mm/s 图 3 显示的速度步调改变结果。进给驱动和人工神经力模拟被结合形成工模拟。模拟输入是已指定的进给速度,输出是 X、 Y 合成的切削力。切削形状在人工神经力模拟中被定义。模拟器通过比较实验和模拟仿真结果被修改。伴随进给速度改变的各种切削被确定。从 2mm/一步改变,实验和仿真合力展现如图 4。实验结果与在平均和峰值力方面模拟结果联系的很好。明显的差异可能是因为人工神经模拟和没有模 拟的系统编辑器的错误。 削力模拟 为明白在线切削力模拟,基于流行的反馈原理,一个标准 工神经网络( 提出在预备实验期间,它被证明是很有可能直接从实验加工数据提取力模拟。它被用来模拟切削过程。用来模拟的 要为进给速度 f,切削速度削轴向深度 切削径向深度 个输入人工神经元。 输出是切削力的要素,因此需要两个输出神经元。带优化参数使用的 细的布局和神经元的数学原理如图 5 所示。最好的 置包含 5, 3 和 7 在隐藏层隐藏的神经元。 经网络的布局和其模拟问题的自适应性 布局的效果也通过考虑不同的情况而被研究。通过改变在隐藏层的人工神经元的个数来改变布局。为估计个别与神经网络性能有关程序参数的效果, 40 个不同网络被训练,测试和分析。网络性能使用 输入输出层的神经元数通过输入输出参数的数量来决定。由结果得到的如下所述结论: 率给出可接受的预期误差而掌握比率必须在 间来最小化程序周期数。 为了最小化判断误差,比 率在 间是好的。然而,如果程序周期数也是最小化,掌握比率应该不超过 最佳的隐蔽层节点数是 3 或 到 12 或不是 3 或 6 的网络也表现的好但是导致更高的程序周 期。 用正弦函数的网络需要最低的程序周期数,紧跟的是正切函数而用双曲线切线那些需要更高的程序周期。 用在这个获取系统的数据获取设备由测力计,固定模块,硬件和软件如图 1所示。切削力使用安在工件和工作台压电测力计测量。当刀具正在切削工件时,力将通过刀具施加到测力计。在测力计上的压电石英产 生形变,电荷将会产生。电荷然后通过连接电缆传递到多通道电荷放大器。电荷然后使用多通路放大器放大。在多通路电放大器中,不同参数能被调整以完成必需解决的。在放大器的输出端,电压将对应于取决于设置在放大器中参数的力。接口硬件模块由连接设计块,模拟信号协调模块和一个 16 通道 A/D 接口板 (在 A/D 板里,模拟信号将转变成数了信号,以使 件能读和接收数据。用 , Y 和 Z 方向的力。用这个程序,三个轴向力要素能同时获得,并能为分析力的变化而显示在屏幕上。选 直径 16螺旋角带双刃可互换球状端立铣刀来加工。前角 12 度 立铣刀被选。立铣刀的材料是 上 却液 来冷却。模糊控制被智能操纵器模块( 修正进给速度被递到力控制软件和 床之间 信设备。控制器能通过存储器共享。在频率 1出部分的进给速度,可变 分配力控制软件有用。 为检查自适应模糊控制策略的稳定性和耐用度,通过用 拟来检查系统。然后,通过在一个 床的对 工件改变切削深度的不同实验来改变系统(如图 6) 6螺旋角带双刃可互换球状端立铣刀被选来进行实验。切削条件为:铣削宽度 3 削深度 2切削速度 80m/模糊控制结构如图 1,忧化进给速度,想要的切削力是 = 280 N,预编程的进给是 许调整率为 0150%。当切削深度改变时,图 7 是切削力和进给速度的反映。它显示出实验结果,结果中进给速度在线调整来保持切削力在最大想要值。模拟控制器响应在轴向深度一步改变,显示如图 6面铣刀,在 2000正遇到一步从轴向深度从 3 到 改变。这步改变发生在 2s,在 控制器返回峰值成参考峰值力在这项研究中模糊控制器的稳定性通过模拟被估算。用在过程增益中小和大步改变测试模拟是为确保系统稳定在一定范围条件内。小的过程增益改变用一个在 2000速下从 3 到 向深度改度来模拟。大的增益改变用一个轴向深度在 2000从 3 到 6变来模拟。伴随很少的性能降低系统在全布模拟仿真中保持稳定。 在用不变进给速度(常用切削,如图 7a)的第一次实验中 ,仅在最后一步时达到它的固有值。然而,在第二次测试中,使用模糊控制加工相同的工件,平均完成的 接近固有的 。对比图 7a 和 b,人工神经控制铣削系的在切削力是保持在 240N 左右,自适应铣削系统的进给速度接近于传统 点到 D 点。从 A 点到 C 点,自适应 铣削系统的进给速度高于正统统,因此 ,自适应铣削系统铣削效率提高了。实验结果显示出 能提高高到 27%。相比于大多数的现有端铣削控制系统,目标模糊控制系统有下列优势: 具形状和工件材料的改变敏感; 定性,比标准的控制器有更高加工效率。实验显示模糊控制器比传统控制器有重大的优势。主要的优势是一个控制器快速响应复杂传感输入而在传统控制器上老的控制运算法则下运行速度受限制。 当前研究显示模糊控制比传统控制器有很大的优势。 第一 个 优势是一个模糊控制器能有效率地利用在计划和执行一个控制动作方面比一个工人更巨大的感官信息。 第
