摘要
船用废气燃烧臂是一种用于排放轮船尾气的一套装备,其中燃烧臂为悬臂结构.在现有的燃烧臂过程中,一般采用船用吊机的设计方法所设计的结构过于保守,使得结构质量偏大.燃烧臂结构安全系数会过大,不仅导致材料浪费和成本增加,而且还会对整个船体的稳定性不利.回面燃烧臂结构需要进行专门的设计.本文燃烧臂底座采用了专门用于回转的回转支承.
回转支承装置是近30年来发展起来的新型机器部件,它已从用子挖掘机和起重仇逐渐发展到用于其它机械。 回转支承装置近乎特大型的滚动轴承。它将机器的上部和下部连接起来，用以支承上部的重量和工作负荷，并使上部能相对于下部旋转。本文对燃烧臂底座进行了弯曲强度,剪切强度及抗挤压强度的校核.
而其燃烧臂上部桁架机构的设计比一般船用吊机要轻巧得多,对此燃烧臂结构需要进行单独的强度计算.

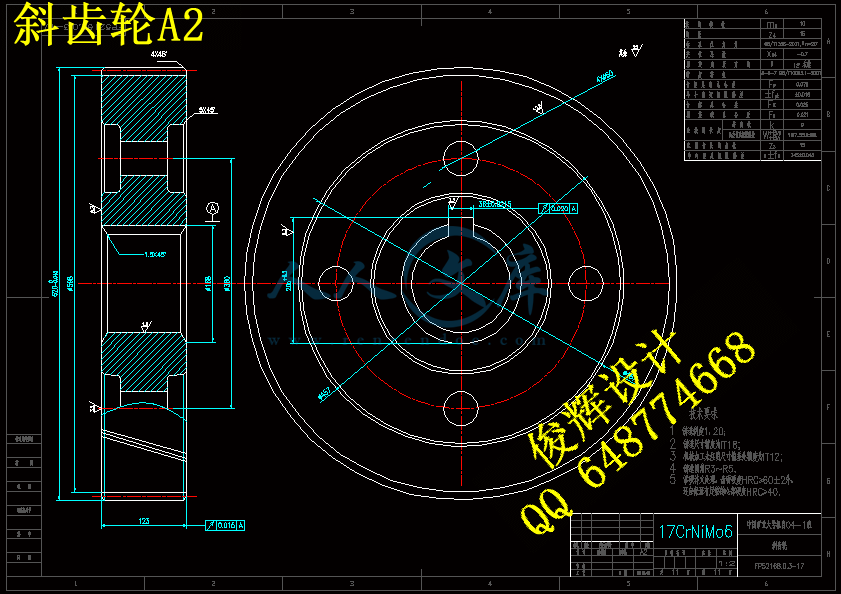

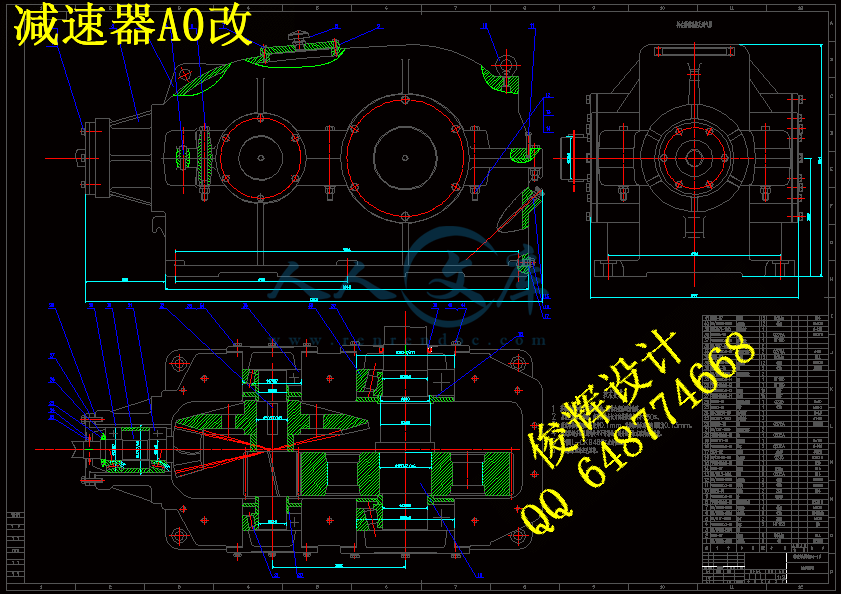

由于所要设计的燃烧臂回转速度仅为1/6(r/min),因此,为了考虑其使用效率只使用一个圆锥-圆柱减速度器,故,在此次设计中选用了直接带减速装置的凸缘安装型式电动机,此电动机不仅功率和输出转矩能满足要求,而且其输出转速仅为25n/min.
在回转速度低,功率大的燃烧臂装置中,所要求的减速器轴需要很高的强度,因此通过参考一些比较权威的机械设计手册之后,再通过强度校核,选用减速器的轴材料为20CrMn.
关键词：回转支承，圆锥-圆柱减速度器，
Abstract
Marine from a burning arm for the tail gas emissions set of vessels and equipment, including combustion for the cantilever arm structure. Arm of the existing combustion process, the general marine crane designed by the design of the structure was too conservative, making the quality of the structure Too large. Combustion arm structural safety factor would be too large, not only lead to waste and material cost increases, but also the stability of the entire hull negative. Back-burner arm of the need for specialized design. Combustion arm base paper used a special use Rotary in the rotary bearing.
Rotary support device is nearly 30 years ago to develop a new type of machine components, it has been used excavator and the lifting of hatred to the progressive development of other machinery for. Rotary supporting device near the large rolling bearings. The machine will link the upper and lower to the upper bearing the weight and work load, and the upper to the lower part of the rotation. In this paper, the base of a burning arm bending strength, shear strength and the strength of anti-extrusion check. Combustion arm of the Department and its agencies truss design than the general marine hanging confidential lightweight much, this burning need for a separate arm of the Strength calculation.
Because the design of the combustion rotary arm speed is only 1 / 6 (r / min), therefore, in order to consider only the use of its efficiency in the use of a cone - cylindrical cut speed, so that in this design selected directly with the slowdown in device Flange installation type motor, the motor not only power and torque output to meet demand, but its output speed is only 25 n / min.
Rotary in the low-speed, large power plant burning arm, the required reducer axis need a high intensity, some of the more authoritative reference by the mechanical design manual, to check through strength, the choice of reducer shaft material for 20 CrMn .
Key words: slewing bearings, cone - cylindrical cut speed,
1．燃烧臂机构的设计
使燃烧臂的桁架实现回转的回转运动的装置称为回转机构。回转机构是用船用废气燃烧臂设计的重要工工作机构之一，它的作用将燃烧臂绕船回转的机构水平圆弧运动，使油管能够伸到海里去,而燃烧臂的作用是固定排气管和喷头.，使燃烧臂的工作具有硬件基础。
燃烧臂的机构主要包括水平支架，垂直支架，排气管以及喷头四大部分。
1.1燃烧臂装置的方案设计。
回转支承装置的任务是保证燃烧臂回转部分有确定的回转运动，并能承受燃烧臂各种载荷所引起的垂直力，水平力与倾覆力矩。
本次设计回转驱动装置的特点如下：
（1）支承能力大，要示支承装置具有较高的支承能力
（2）倾覆力矩大，由于燃烧臂重量较大，风力较强，要求能承受一定的倾覆力矩
1.2燃烧臂的选型和计算
在满足机架设计准则的前提下，必须根据机架的不同用途和所处环境。考虑下列各项要求，并有所偏重。
（1）机架的重量轻，材料选择合适，成本低。
（2）结构全理，便于制造。
（3）结构应使机架上的零部件安装，调整，修理和更换都方便。
1.2.1 燃烧臂的基本结构
船上燃烧臂总长为20m ,燃烧臂结构主要由燃烧头、通气管、水平支架、竖直支架、和底座等部组成。
结构中的水平支架为空间桁架结构。水平支架中的构件采用等边字钢,竖直支架中的构件采用钢。
工作状态下,燃烧臂从支撑架上移开,旋转到伸向船艏前方的位置。
1.2.2水平支架的方案设计
为便于计算,本文中燃烧臂水平支架结构采用在根部固定约束,主要载荷为燃烧臂各部分结构的自重力、风载荷和燃烧头自重力。其中燃烧头自重力为80 N 。
确立方案。水平支架的结构由等边角钢组成如图 1-1
与垂直支架接触的一格。即最左边一格由于要与垂直支架用螺栓固定，因此，其形状为1-2
其中第一格中：ab=ac=cb=dg=df=gf=60cm,bf=cd=40cm。则由于燃烧臂是20M，因此水平支架是由50个格组成的。
1.2.3 水平支架的受力分析
（1）此角钢的密度为7。8 Kg/因此通过计算得。水平支架的重量G为600千克。为6000N。
（2）其中燃烧头自重力为80 N 其中燃烧气管道选用外径为=160 mm ,壁厚为6 mm的钢管，钢的密度为7。8Kg/。所以气管道的质量为190 Kg=1900N
（3）由于所设计的燃烧臂能在8级风的风力下工作，因此，极限环境载荷的风为：
大风：即8级风。陆地 树枝折断，迎风行走感觉阻力很大，海岸 ，近港海船均留不出。平均风速为17.2-20.7m/s的风。所以取8级风的风速为18m/s
1. 把结构物看作静止不动，具有一定运动速度的空气流向结构物，速度能转变为压力能，对结构物产生压力。压力的大水可用能量原理或伯努利方程计算，以此导出的压力与风速的关系如下：
