摘要：高压喷涂是一种利用压缩空气为动力，不直接用压缩空气对涂料进行雾化，它用增压泵将涂料增压至10Mpa-25Mpa，高压涂料通过喷嘴的小喷孔高速喷出雾化分散成极细的雾滴，同时将雾化涂料微粒推至被涂工件表面。
利用高速气流而令喷枪局部真空，因而产生吸力把油漆从壶中吸到喷咀加以雾化喷出，主要作大面积喷涂，好处是油漆的雾化较佳，可以达到漆膜的厚度及光泽度要求。压力桶为圆柱形压力容器，一般用不锈钢或碳钢制作，桶盖上设置调压阀、压力表及安全阀等附件，调节输入压缩空气的压力可达到输出涂料的压力。压力桶有的还配置气动搅拌器，常用压力桶的容量为10L、20L、40L等。压力桶结构简单，维护方便，涂料输出压力较稳定，不足之处是清洗换色不便。
空气喷枪的空气帽（空气喷嘴）、喷嘴（涂料喷嘴）和顶针，习惯称为空气喷枪的三件套是决定空气喷涂的涂装质量关键部分。气动双隔膜泵，是利用压缩空气作动力，通过换向机构使空气压力作用在横隔膜的内侧，而横隔膜的外侧与泵体共同组成一个容积可以变化的涂料腔。 当左面涂料腔容积从小变大产生局部真空，下面一个单向阀开启，上面一个单向阀关闭，涂料桶中的涂料在大气压力下进入左面涂料腔，而右面涂料腔容积由大变小，下面一个单向阀关闭，涂料产生压力，顶开上面一个单向阀排出泵体。双隔膜泵的两侧有两个涂料腔，当一个容积由小变大，则另一个容积由大变小，周而复始，往返进行。所以双隔膜泵的每次往复都有两次涂料吸入和排出，使泵的输出效率提高，而且输出相对比较平稳。由于压缩空气的输入压力和涂料的输出压力的比率为1:1,故调节压缩空气的输入压力的大小可改变涂料的输出压力。
高压喷涂可以使用高粘度涂料，大面积喷涂速率达4m2/min-7m2/min，生产效率高。喷涂对涂料无压缩空气混入，漆雾反弹飞散的现象较空气喷涂少，降低了涂料消耗，改善了环境污染。 高压无气喷涂的出漆量较大且漆雾细度不够柔软，涂层厚度不易控制。精装饰涂膜喷涂不及空气喷涂细致。 一般适用于单品种粘度较高的涂料和形状简单、表面积较大的工件批量生产。广泛用于造船、集装箱、钢结构件、建筑内外墙、大型管道等行业。
关键词：压送式喷枪 压缩空气 空气喷枪 气动高压喷涂 气动柱塞泵
顶针 空气帽
目录
1 前言……………………………………………………（8）
2 喷枪简介………………………………………………（9）
2.1 喷枪的类型……………………………………………………（9）
3 雾化原理………………………………………………（9）
4 气流雾化喷枪的通堵结构方案…………………… （9）
5 喷枪的主要零件………………………………………（12）
5.1 现将喷头的三个主要件特性介绍 ……………………………（13）
5.2 喷涂输漆可分为压力桶、气动双隔膜泵……………………（14）
5.3 喷枪结构技术改造………………………………………………（14）
6 按喷枪工作原理分三类………………………………（24）
6.1 吸上式、重力式和压送式三种吸上式喷枪………………………（24）
6.2 喷枪操作及其要点…………………………………………………（25）
7 喷枪的维护与故障处理………………………………（26）
8 气流雾化喷枪的设计与功能………………………（28）
8.1 特点及应用……………………………………………………（28）
9 供料方式喷枪的雾化技术及其发展趋势……………（29）
结论…………………………………………………………（31）
参考资料……………………………………………………（32）
致谢…………………………………………………………（32）
前言
喷枪作为一种生产工具，广泛的应用于社会的各个行业，无论是用于涂装、绘画喷涂、喷漆，还是应用于汽车、钢琴、家电、家具、等表面层的喷漆处理。虽然应用广泛，得到了普遍认可，但同样存在诸多问题如：现象一:喷幅分裂 ，导致其原因:1、涂料黏度太低 2、喷涂压力太高 3、扇面控制孔内径偏大 4、涂料不够 5、雾化空气通道堵塞 。对此采取对策:1、调高涂料黏度 2、调低喷涂压力 3、更换喷嘴套装 4、添加足够的涂料 5、清洁喷枪(spray gun)的空气通道 。又如现象二:跳枪 ，导致其原因:1、喷嘴没拧紧或没装好 2、枪针密封套件松动 3、喷枪(spray gun)的连接螺母松动（下壶喷枪(spray gun)） 4、壶里涂料不足 5、喷嘴套装损坏 ，为此我们采取对策:1、旋紧喷嘴或清洁并安装喷嘴套装 2、紧固顶针密封套件 3、旋紧连接螺母 4、补充涂料 5、更换喷嘴套装 。所以我们致力于一次又一次的发现问题，研究问题，进而改进。我们这次的改进同样也基前人丰硕成果，根据所看到的问题加以研究改装。
在这里对给予本人论文支持和帮助的老师表示衷心的感谢。
1、喷枪简介
喷枪是漆装修理的关键设备。喷枪是将涂料（油漆）均匀地喷涂在车身表面，得到良好的防腐与漆装效果。利用压缩空气对进入喷枪的涂料进行雾化并对车身表面涂敷（简称空气喷射）是车身表面装饰最重要的工艺之一。
1.1 喷枪的类型：
空气喷枪的类型主要有三种，且每种类型都有其优点及缺点。以下是根据喷枪对油漆的进给方式将喷枪大至分为三类。
类型 油漆进给方法 优点 缺点
吸力进给式 油漆罐安装在喷嘴下方，仅用吸力工艺油漆。 喷枪工作稳定，便于向油漆罐加油漆或变换颜色 喷涂水平表面困难。粘度变动导致排量变化，油漆罐比重力进给式大，因而操作者较易疲劳
重力进给式 油漆罐安装在喷嘴上，用重力及喷嘴尖的吸力供应油漆。 油漆粘度不变，所以喷量不会变化；油漆罐的位置可按喷漆件的形状变更。 由于油漆罐安装在喷嘴上方。反过来就会影响喷枪的稳定性；油漆罐容量小，不适合喷射较大的表面。
压力进给式 用压缩空气罐或泵给油漆加压 喷涂大型表面时不必停下来向油漆罐加油漆，也可用高粘度油漆。 不适合小面积喷漆，变换颜色及清洗喷枪需要较多时间
在工作中我们可根据工作的需要、应用的场合、使用人员的素质水平不同对喷枪进行合理的设计和调配使用。
2、雾化原理
高压喷涂是一种利用压缩空气为动力，直接用压缩空气对涂料进行雾化，它用增压泵将涂料增压至10Mpa-25Mpa，高压涂料通过喷嘴的小喷孔高速喷出雾化分散成极细的雾滴，同时将雾化涂料微粒推至被涂工件表面。涂料被增至很高压力，喷出的涂料不夹带压缩空气。
3、气流雾化喷枪的通堵结构方案
以下为此次气流雾化喷枪设计所采用的三种不同类型方案。可进行应力计算、结构分析对比，从而选取最优方案。
方案一：
上吸式喷枪
供料方式： 上吸式
标准口径： ￠2.0mm
可选口径： ￠1.5mm；￠1.8mm；￠2.5mm；￠3.0mm
工作压力： 4-6.5bar
喷 幅： 250-300mm
漆灌容量： 1000cc
主要用途： 主要用于中高粘度涂装，用于高级物品底面处理，也适用于胶水，清漆喷漆.
特点：利用设备技术制造、高雾化、低气压。
枪体采用高密度、强韧性特殊合金的铝合金。
枪嘴采用耐磨性、耐腐蚀、高强度不锈钢，可以拆下喷嘴清洗保养。
涂料针采用耐磨性、耐腐蚀、高强度不锈钢。
活动密封圈采用铁氟龙超长耐磨
方案二：
重力式喷枪
供料方式： 重力式
标准口径： ￠1.5mm
可选口径： ￠1.1mm；￠1.3mm；￠1.8mm；
工作压力： 3.5-5bar
喷 幅： 180-250mm
漆灌容量： 400cc
主要用途： 全新结构设计广泛应用于汽车、钢琴、家电、家具、等表面层的喷漆处理。
特点：引进设备技术制造、高雾化、低气压。
枪体采用高密度、强韧性特殊合金的铝合金。
枪嘴采用耐磨性、耐腐蚀、高强度不锈钢，可以拆下喷嘴清洗保养。
涂料针采用耐磨性、耐腐蚀、高强度不锈钢。
活动密封圈采用铁氟龙超长耐磨。
方案三：
高压无气压送式喷枪
组件及特点：
① 喷嘴及喷座:
与众不同的使用寿命、喷幅和喷涂质量
四指扳机设计
重量轻,易于操控
保险处于常开状态时可方便地进行清洗,关闭时可确保安全
② 扳机护柄:
可以轻松卸开,从而方便安装和拆卸喷嘴座
用作扳手旋开枪柄,取出过头滤器
③ 枪针:
工厂已设定好枪针位置,无需调整
弹簧位于流体通路外,以便达到精确和一致的关闭
避免枪针粘结和断裂
使用寿命更长
④ 喷枪过滤器:
从里到外将油漆进行过滤
过滤器不会受流体挤压而变形
过滤面积比任何其他的喷枪都要大
旋转接头
是市场上最好的
使喷枪易于操作
根据所主要利用的应用场合及实际性能要求如：中高粘度涂装，用于高级物品底面处理，也适用于胶水，清漆喷漆

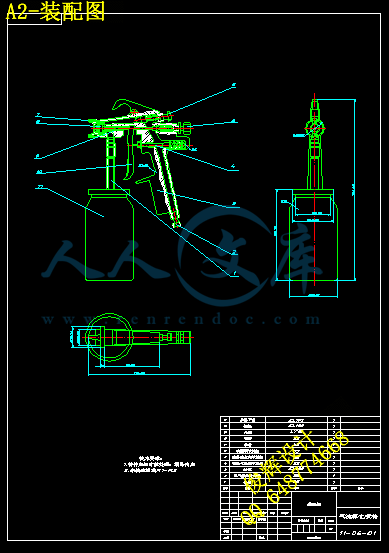

所以初步选用方案一为气流雾化喷枪的总体设计。
4、喷枪的主要零件
典型喷枪的主要零件包括气帽、喷嘴、针阀、扳机、气流控制钮、气阀、扇形调节钮（模式控制钮）和手柄。
气帽把压缩空气流吸上来的油漆使其雾化并形成一定形状。空气喷口有三个，中央喷口、侧喷口和辅助喷口，如图7-10所示。辅助喷口喷出空气量的多少与油漆雾化好坏有关. 风帽内部简图如下：
空气喷涂是靠压缩空气的气流使漆料雾化,在气流带动下,喷涂到被漆物表面上的一种涂装方法.空气喷涂法的主要工具是喷枪,它是使涂料和压缩空气混合后喷出，工具喷枪可按涂料与压缩空气的混合方式不同,涂料的供给方式及空气帽的构造进行分类：
一般分为内部混合型和外部混合型两种。按涂料供给方式又可分为吸上式，重力式和压送式三种。前两种适合于汽车修补涂装和小批量生产的汽车涂装，压送式适用于涂料使用量大的工业涂装。
一般常用的喷枪由喷头，调节部分和枪体三部分成。喷头由空气帽，喷嘴，针阀等组成它是改变涂料的雾化，喷流图样等决定喷枪性能的关键部件。调节部件是调节涂料喷出量和空气流的装置。枪体上装有开闭针阀的枪机和防止漏漆，漏气的密封件，并制成便于作业，便于手握的形状。
空气喷涂用喷枪还可以按涂料喷嘴和空气使用量等分类。
4.1现将喷头的三个主要件特性介绍如下：
1．喷嘴 涂料从喷嘴中喷出，因喷嘴易被涂料磨损，一般用合金钢制作，并经热处理，其口径随用途而异。涂料流出口与空气帽应为同心圆，并在那里使涂料和空气混合。以下为喷嘴的剖面结构图：
