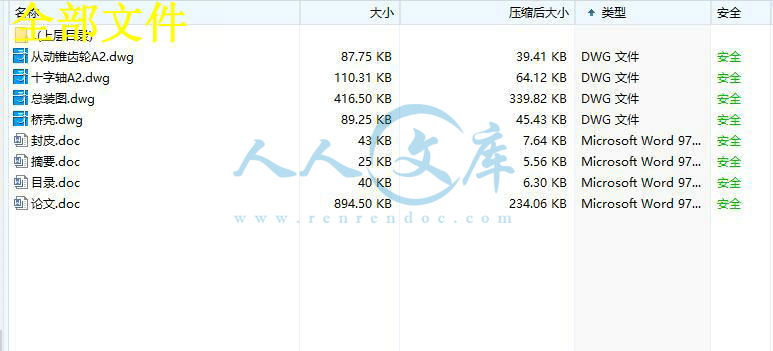

重型载货汽车贯通式驱动桥设计【4张CAD图纸和说明书】

目录
摘要 I
Abstract II
第1章  绪论 1
第2章  驱动桥总成的结构型式 3
2.1驱动桥总体方案论证 3
2.1.1 非断开式驱动桥 3
2.1.2 断开式驱动桥 4
第3章  主减速器 6
3.1  主减速器结构形式 6
3.1.1  主减速器的齿轮类型 6
3.1.2  主减速器主，从动锥齿轮的支承形式 6
3.2  主减速器的基本参数选择与设计计算 7
3.2.1  主减速比io的确定 7
3.2.2  主减速器计算载荷的确定 8
3.2.3 主减速器基本参数的选择 9
3.2.4  主减速器锥齿轮的几何尺寸计算 10
3.2.5  主减速器锥齿轮的强度计算 12
3.2.6  主减速器齿轮的材料及热处理 14
3.2.7 主减速器轴承的选择 14
第4章  差速器 18
4.1  对称式圆锥行星齿轮差速器的设计 18
4.1.1  差速器齿轮的基本参数的选择 18
4.1.2 差速器齿轮的几何计算 19
4.1.3  差速器齿轮的强度计算 20
第5章  驱动半轴 22
5.1  全浮式半轴的杆部直径的初选 22
5.2  全浮式半轴的强度计算 22
5.3  半轴花键的强度计算 23
第6章  驱动桥桥壳 25
6.1 桥壳的结构型式 25
6.1.1 整体式桥壳 25
结论 27
致谢 28
参考文献 29
附录1 32
附录2 37
 摘要
驱动桥作为汽车四大总成之一，它的性能的好坏直接影响整车性能，而对于载重汽车显得尤为重要。当采用大功率发动机输出大的转矩以满足目前载重汽车的快速、重载的高效率、高效益的需要时，必须要搭配一个高效、可靠的驱动桥。所以采用传动效率高的单级减速驱动桥已成为未来重载汽车的发展方向。
本文参照传统驱动桥的设计方法进行了载重汽车驱动桥的设计。本文首先确定主要部件的结构型式和主要设计参数；然后参考类似驱动桥的结构，确定出总体设计方案；最后对主，从动锥齿轮，差速器圆锥行星齿轮，半轴齿轮，全浮式半轴和整体式桥壳的强度进行校核以及对支承轴承进行了寿命校核。本文采用传统的双曲面锥齿轮作为载重汽车的主减速器。

关键字：载重汽车；桥间差速器；贯通桥；全浮式半轴


                          ABSTRACT
       As a vehicle drive axle assembly of one of the four, and its performance will have a direct impact on vehicle performance, and it is particularly important for trucks. When using high-power engine torque output of large trucks to meet the current fast, heavy-duty high-efficiency, cost-effective and necessary, must be with an efficient, reliable bridge driver. Therefore, efficient use of transmission of a single-stage driver slow down the bridge has become a heavy-duty motor vehicles in the future development direction.
In this paper, in the light of the traditional design of the drive axle of the truck driver for the design of the bridge. This article first identified the major components of the structure and main design parameters; then a similar reference to the drive axle of the structure to determine the overall design of the program; on the final owner, Gear Driven cone, cone differential planetary gear, axle gear, the all-floating Half-bridge and the overall strength of the shell to carry out verification as well as support for the life of bearing checking. This article is not a traditional double-bevel gear surface as the main reducer truck instead of using the spiral bevel gear, as a hope that this will continue to study this issue.
Keyword: truck driver bridge double-stage bridge slowdown spiral bevel gear
第1章  绪  论
汽车驱动桥位于传动系的末端。其基本功用首先是增扭，降速，改变转矩的传递方向，即增大由传动轴或直接从变速器传来的转矩，并将转矩合理的分配给左右驱动车轮；其次，驱动桥还要承受作用于路面或车身之间的垂直力，纵向力和横向力，以及制动力矩和反作用力矩等。驱动桥一般由主减速器，差速器，车轮传动装置和桥壳组成。
    对于重型载货汽车来说，要传递的转矩较乘用车和客车，以及轻型商用车都要大得多，以便能够以较低的成本运输较多的货物，所以选择功率较大的发动机，这就对传动系统有较高的要求，而驱动桥在传动系统中起着举足轻重的作用。随着目前国际上石油价格的上涨，汽车的经济性日益成为人们关心的话题，这不仅仅只对乘用车，对于载货汽车，提高其燃油经济性也是各商用车生产商来提高其产品市场竞争力的一个法宝，因为重型载货汽车所采用的发动机都是大功率，大转矩的，装载质量在十吨以上的载货汽车的发动机，最大功率在140KW以上，最大转矩也在700N·m以上，百公里油耗是一般都在34升左右。为了降低油耗，不仅要在发动机的环节上节油，而且也需要从传动系中减少能量的损失。这就必须在发动机的动力输出之后，在从发动机—传动轴—驱动桥这一动力输送环节中寻找减少能量在传递的过程中的损失。在这一环节中，发动机是动力的输出者，也是整个机器的心脏，而驱动桥则是将动力转化为能量的最终执行者。因此，在发动机相同的情况下，采用性能优良且与发动机匹配性比较高的驱动桥便成了有效节油的措施之一。所以设计新型的驱动桥成为新的课题。设计驱动桥时应当满足如下基本要求：
(1) 选择适当的主减速比，以保证汽车在给定的条件下具有最佳的动力性和燃油经济性。
(2) 外廓尺寸小，保证汽车具有足够的离地间隙，以满足通过性的要求。
(3) 齿轮及其他传动件工作平稳，噪声小。
(4) 在各种载荷和转速工况下有较高的传动效率。
(5) 具有足够的强度和刚度，以承受和传递作用于路面和车架或车身间的各种力和力矩；在此条件下，尽可能降低质量，尤其是簧下质量，减 少不平路面的冲击载荷，提高汽车的平顺性。
(6) 与悬架导向机构运动协调。
(7) 结构简单，加工工艺性好，制造容易，维修，调整方便。
    目前我国正在大力发展汽车产业,采用后轮驱动汽车的平衡性和操作性都将会有很大的提高。后轮驱动的汽车加速时，牵引力将不会由前轮发出，所以在加速转弯时，司机就会感到有更大的横向握持力，操作性能变好。维修费用低也是后轮驱动的一个优点，尽管由于构造和车型的不同，这种费用将会有很大的差别。如果你的变速器出了故障，对于后轮驱动的汽车就不需要对差速器进行维修，但是对于前轮驱动的汽车来说也许就有这个必要了，因为这两个部件是做在一起的。
所以后轮驱动必然会使得乘车更加安全、舒适，从而带来可观的经济效益。通过对驱动桥的设计，使所选车型能达到最佳的动力性和经济性，并采用标准化设计，使其修理保养方便，并加进行优化设计，可靠性设计等内容，更好地学习并掌握现代汽车设计与机械设计的全面知识和技能。
本文将采用斯太尔载货6×4驱动型式，中桥进行设计。

第2章  驱动桥总成的结构型式
2.1驱动桥总体方案论证
驱动桥处于动力传动系的末端，其基本功能是增大由传动轴或变速器传来的转矩,并将动力合理地分配给左、右驱动轮，另外还承受作用于路面和车架或车身之间的垂直力力和横向力。驱动桥一般由主减速器、差速器、车轮传动装置和驱动桥壳等组成。
驱动桥的结构型式按工作特性分，可以归并为两大类，即非断开式驱动桥和断开式驱动桥。当驱动车轮采用非独立悬架时，应该选用非断开式驱动桥；当驱动车轮采用独立悬架时，则应该选用断开式驱动桥。因此，前者又称为非独立悬架驱动桥；后者称为独立悬架驱动桥。独立悬架驱动桥结构叫复杂，但可以大大提高汽车在不平路面上的行驶平顺性。
2.1.1 非断开式驱动桥
普通非断开式驱动桥，由于结构简单、造价低廉、工作可靠，广泛用在各种载货汽车、客车和公共汽车上，在多数的越野汽车和部分轿车上也采用这种结构。他们的具体结构、特别是桥壳结构虽然各不相同，但是有一个共同特点，即桥壳是一根支承在左右驱动车轮上的刚性空心梁，主减速器、差速器和半轴等传动部件安装在其中。这时整个驱动桥、驱动车轮及部分传动轴均属于簧下质量，汽车簧下质量较大，这是普通非断开式驱动桥的一个特点，这种驱动桥和轮毂，制动器及制动鼓的总质量约占一般汽车底盘质量的11%---16%,这是它的一个缺点。
驱动桥的轮廓尺寸主要取决于主减速器的型式。在汽车轮胎尺寸和驱动桥下的最小离地间隙已经确定的情况下，也就限定了主减速器从动齿轮直径的尺寸。在给定速比的条件下，如果单级主减速器不能满足离地间隙要求，可该用双级结构。在双级主减速器中，通常把两级减速器齿轮放在一个主减速器壳体内，也可以将第二级减速齿轮作为轮边减速器。对于轮边减速器：越野汽车为了提高离地间隙，可以将一对圆柱齿轮构成的轮边减速器的主动齿轮置于其从动齿轮的垂直上方；公共汽车为了降低汽车的质心高度和车厢地板高度，以提高稳定性和乘客上下车的方便，可将轮边减速器的主动齿轮置于其从动齿轮的垂直下方；有些双层公共汽车为了进一步降低车厢地板高度，在采用圆柱齿轮轮边减速器的同时，将主减速器及差速器总成也移到一个驱动车轮的旁边。
在少数具有高速发动机的大型公共汽车、多桥驱动汽车和超重型载货汽车上，有时采用蜗轮式主减速器，它不仅具有在质量小、尺寸紧凑的情况下可以得到大的传动比以及工作平滑无声的优点，而且对汽车的总体布置很方便。
