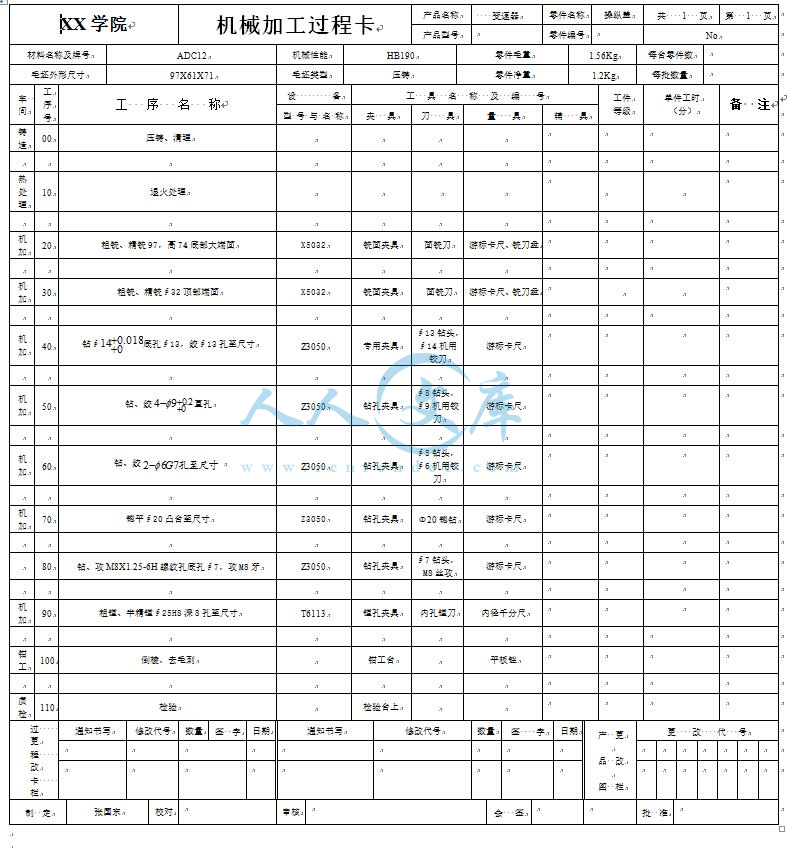

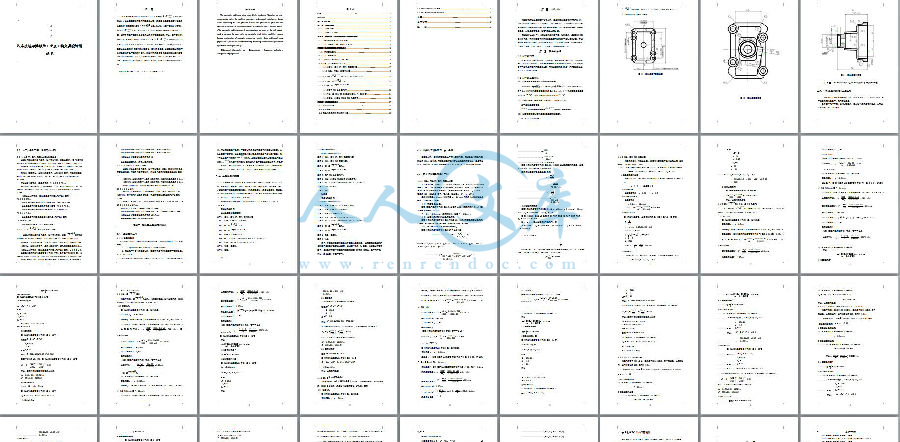

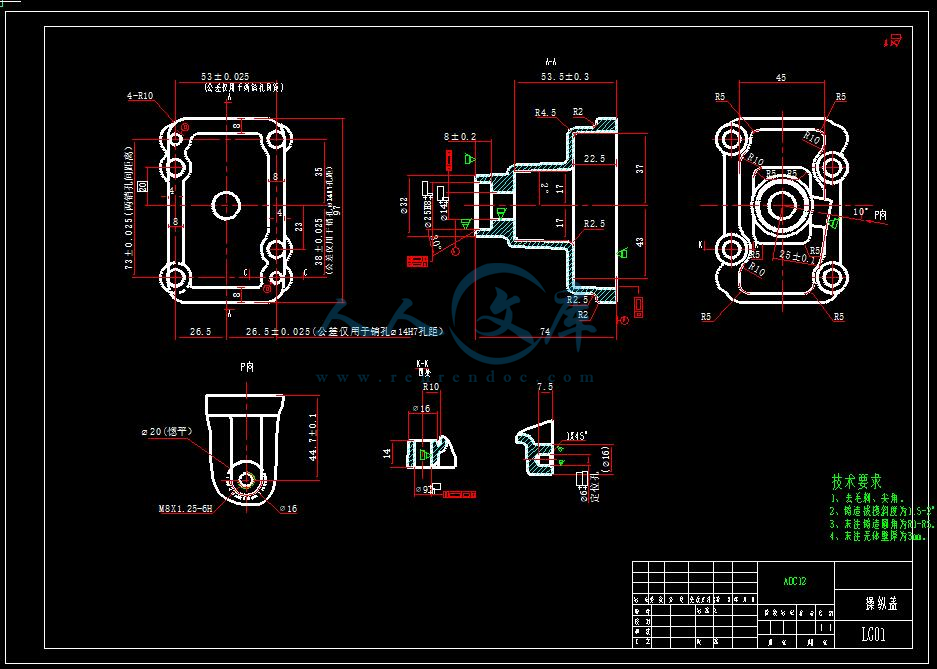

汽车变速器操纵盖工艺及钻孔工装夹具设计（优秀含CAD图+工艺卡+说明书）

摘   要

     本次设计的主要内容是操纵盖加工工艺规程及 孔钻孔夹具的设计。操纵盖主要是用在汽车变速器上面，其主要加工表面及控制位置为长度为97的底部大端面和 以及 。由零件要求分析可知，保证 孔的精度尺寸的同时应该尽量保证其与底部大端面的垂直度，这对于后工序装配和总成使用上来说都有重要影响。所以，工序安排时，采取以97的底部大端面粗定位夹紧加工后，对 孔进行钻削加工同时成型。因其粗糙度为Ra12.5，可通过钻、绞孔来满足。对于钻 孔时，主要以操纵盖的97的底部大端面定位，控制其自由度，以达到加工出来的产品满足要求并且一致性好的目的。本文的研究重点在于通过对操纵盖的工艺性和力学性能分析，对加工工艺进行合理分析，选择确定合理的毛坯、加工方式、设计高效、省力的夹具，通过实践验证，最终加工出合格的操纵盖零件。

【关键词】操纵盖     加工工艺    夹具设计    夹具
