机床上下料机械手设计【关节型】【四自由度】【三维SW】【14张CAD图纸和说明书】

收藏

资源目录
跳过导航链接。
机床上下料机械手设计【关节型】【四自由度】【14张CAD图纸和说明书】.rar
说明书扉页.docx---(点击预览)
论文.doc---(点击预览)
英文文献翻译封面-本部.doc---(点击预览)
翻译文献.pdf---(点击预览)
翻译中文.docx---(点击预览)
机床上下料机械手设计.doc---(点击预览)
开题报告封面-本部.doc---(点击预览)
开题报告-本部.doc---(点击预览)
动画演示
带有旋转自由度的臂爆炸动画.avi
手爪2装配体.avi
手爪装配体.avi
最新无错误腰部装配体.avi
截图
机械手三维模型
手爪
手爪.PNG---(点击预览)
7mm螺母.SLDPRT
7mm螺钉.SLDPRT
垫片.SLDPRT
小螺杆.SLDPRT
小螺母.SLDPRT
手爪安装盘.SLDPRT
手爪装配体.SLDASM
气缸缸体.SLDPRT
气缸轴.SLDPRT
螺母1.SLDPRT
零件1.SLDPRT
零件2.SLDPRT
零件4.SLDPRT
爪部2
7mm螺母.SLDPRT
7mm螺钉.SLDPRT
垫片.SLDPRT
小螺杆.SLDPRT
小螺母.SLDPRT
手爪2装配体.SLDASM
手爪安装盘2.SLDPRT
新的零件2.SLDPRT
气缸缸体.SLDPRT
气缸轴2.SLDPRT
零件4.SLDPRT

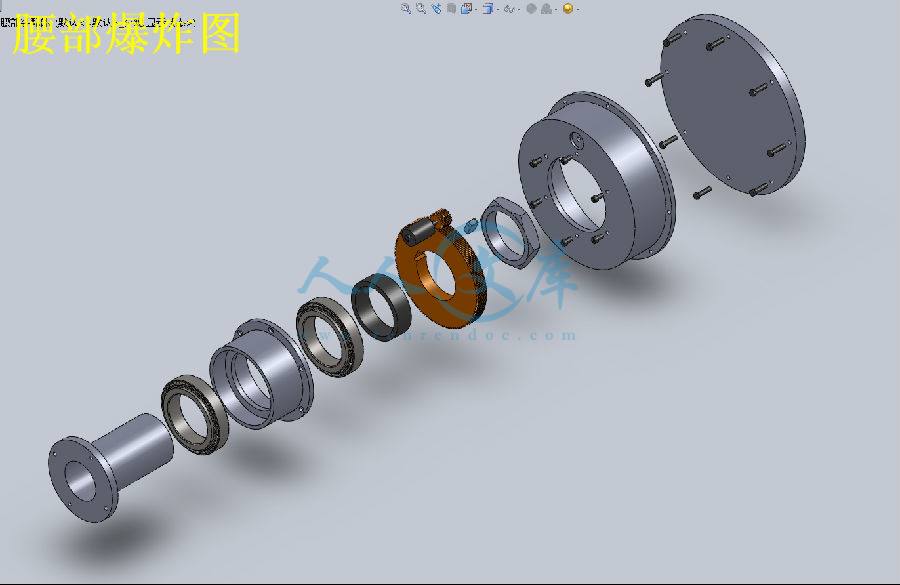

腰部
半剖图截图.PNG---(点击预览)
主轴.SLDPRT
六角螺母内径100.SLDPRT
六角螺钉65mm.SLDPRT
内六角螺钉30mm.SLDPRT
圆锥滚子轴承内径200 外径310 厚70.SLDPRT
大键.SLDPRT
大齿轮齿数210 m2 公直径200.SLDPRT
小键.SLDPRT
小齿轮齿数30 m2 标称轴直径16.SLDPRT
底座零件1.SLDPRT
底座零件2.SLDPRT
底板.SLDPRT
最新无错误腰部装配体.SLDASM
电动机.SLDPRT
电机主轴.SLDPRT
轴套.SLDPRT
臂部
带有旋转自由度的臂
旋转自由度臂的截图.PNG---(点击预览)
带有旋转自由度的臂总装配图.SLDASM
推力滚子轴承内径60外径130宽42.SLDPRT
联轴器上.SLDPRT
联轴器下.SLDPRT
联轴器中.SLDPRT
联轴器安装盘.SLDPRT
联轴器装配体.SLDASM
臂部伺服电机.SLDPRT
臂部伺服电机装配体.SLDASM
臂部伺服电机轴.SLDPRT
液压泵
大泵柱1.SLDPRT
大泵柱2.SLDPRT
大液压泵外壳.SLDPRT
大液压泵装配体1.SLDASM
大液压泵装配体2.SLDASM
小泵柱1.SLDPRT
小泵柱2.SLDPRT
小液压泵壳.SLDPRT
小液压泵装配体1.SLDASM
小液压泵装配体2.SLDASM
臂部螺钉汇总
10mm螺母.SLDPRT
10mm螺钉.SLDPRT
8m螺母.SLDPRT
8m螺钉.SLDPRT
大螺母.SLDPRT
大螺钉.SLDPRT
连接其他部分的螺钉
10mm螺钉长60mm新.SLDPRT
连接腰部和臂部的螺钉 8mm.SLDPRT
臂2.SLDPRT
臂3.SLDPRT
臂4.SLDPRT
臂部底座.SLDPRT
臂部总装配体.SLDASM

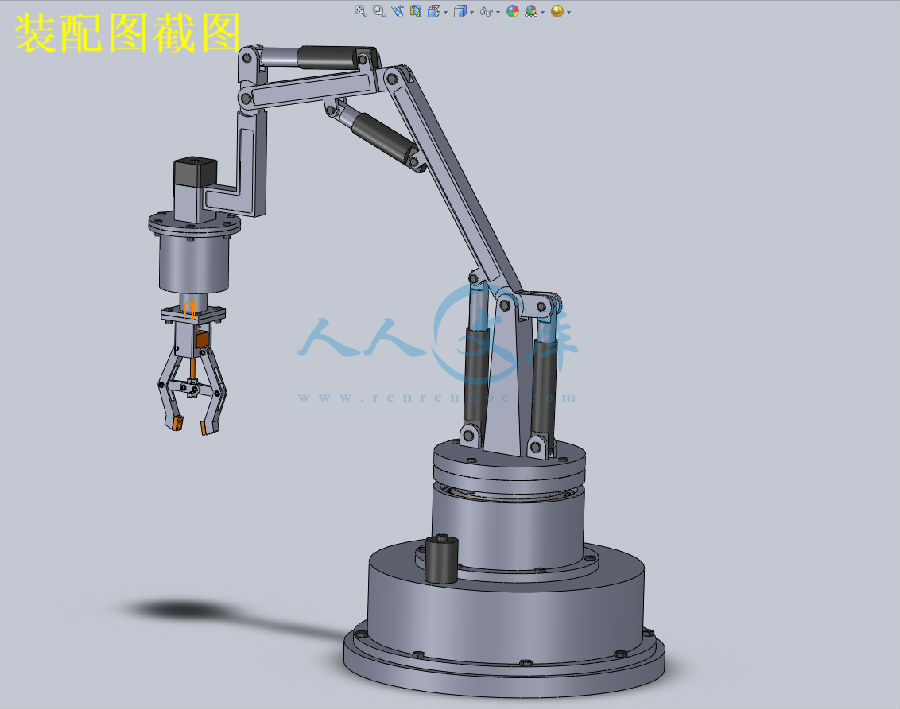

总装配图.SLDASM
机械手三维模型.rar
A0-总装配图.dwg
A1-带旋转自由度的臂.dwg
A2-手爪1.dwg
A2-手爪2.dwg
A2-腰部部装图.dwg
A3-大齿轮.dwg
A3-小齿轮.dwg
A3-底座主轴.dwg
A4-大臂.dwg
A4-小臂.dwg
A4-小臂2.dwg
A4-底座零件1.dwg

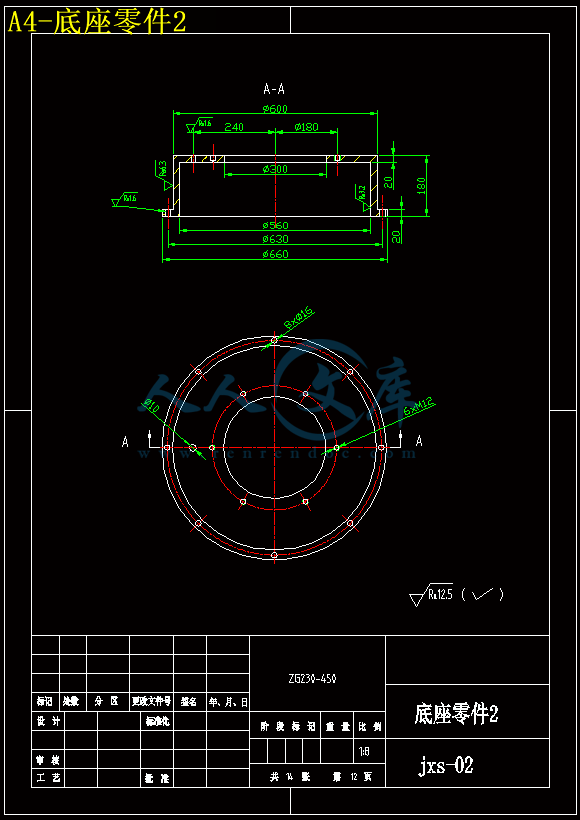

A4-底座零件2.dwg
A4-臂底座.dwg
压缩包内文档预览:
预览图 预览图
编号:19059000    类型:共享资源    大小:30.35MB    格式:RAR    上传时间:2019-05-08 上传人:俊****计 IP属地:江苏
40
积分
关 键 词:
14张CAD图纸和说明书 机床上下料机械手设计【 自由度】【4张CAD图纸 书4张CAD图纸 设计【四自由度】【 张CAD图纸 关节型机械手设计【三维SW】【 机床上下料机械手设计 CAD图纸4张
资源描述:

摘    要

通过对机械设计制造及其自动化专业大学本科四年的所学知识进行整合,对上下料机械手各部分机械结构和功能的论述和分析,设计了一种关节形式的数控机床上下料机械手。重点针对机械手的腰座、手臂、手爪等各部分机械结构进行了详细的设计。具体进行了机械手的总体设计,腰座结构的设计,机械手手臂结构的设计,机械手腕部的结构设计,两种末端执行器(手爪)的结构设计,机械手的机械传动机构的设计,机械手驱动系统的设计。达到了设计的预期目标。


关键词:机械手;PLC;液压伺服定位;电液系统


Abstract

Integrate the knowledge of the past four years’ of undergraduate course of Machine, discuss and analysis the each part and function of manipulator; design a kind of cylinderical coordinate manipulator used to pack and unload work piece for CNC machine tools. In particular, made the detailed design about base, arm, and end effector and the control system etc. including Total design, waist’s  construction design, the arm’s construction design, the wrist’s construction design, the end effector’s construction design, and the drive system of manipulator. the design of the manipulator has come to the anticipant object.


Keyways: Manipulator;PLC;Hydraulic servo control;Electrohydraulic system


目   录

摘要………………………………………………………………………………………… i

Abstract………………………………………………………………………………………ii

第1章 绪论………………………………………………………………………………3

1.1 选题背景……………………………………………………………………………3

1.2 设计目的……………………………………………………………………………3

1.3 国内外研究现状和趋势……………………………………………………………4

1.4 设计原则……………………………………………………………………………4

第2章 设计方案的论证………………………………………………………………5

2.1机械手的总体设计…………………………………………………………………5

2.1.1 机械手总体结构的类型…………………………………………………………5

2.1.2 设计具体采用方案………………………………………………………………6

2.2机械手腰座结构的设计……………………………………………………………6

2.2.1 机械手腰座结构的设计要求……………………………………………………7

2.2.2 设计具体采用方案………………………………………………………………7

2.3机械手手臂结构的设计……………………………………………………………8

2.3.1 机械手手臂的设计要求…………………………………………………………8

2.3.2 设计具体采用方案………………………………………………………………9

2.4工业机器人腕部的结构……………………………………………………………10

2.4.1机器人手腕结构的设计要求……………………………………………………10

2.4.2设计具体采用方案………………………………………………………………11

2.5机械手末端执行器(手爪)的结构设计…………………………………………11

2.5.1机械手末端执行器的设计要求 …………………………………………………11

2.5.2 机器人夹持器的运动和驱动方式………………………………………………12

2.5.3机器人夹持器的典型结构………………………………………………………12

2.5.4设计具体采用方案………………………………………………………………13

2.6机械手的机械传动机构的设计……………………………………………………13

2.6.1工业机器人传动机构设计应注意的问题………………………………………13

2.6.2工业机器人常用的传动机构形式………………………………………………14

2.6.3 设计具体采用方案………………………………………………………………17

2.7机械手驱动系统的设计……………………………………………………………17

2.7.1机器人各类驱动系统的特点……………………………………………………17

2.7.2工业机器人驱动系统的选择原则………………………………………………18

2.7.3机器人液压驱动系统……………………………………………………………18

2.7.4机器人气动驱动系统……………………………………………………………19

2.7.5 机器人电动驱动系统……………………………………………………………20

2.7.6 设计具体采用方案………………………………………………………………23

2.8机器人手臂的平衡机构设计………………………………………………………23

2.8.1 机器人平衡机构的形式…………………………………………………………23

2.8.2 设计具体采用的方案……………………………………………………………24

第3章 理论分析和设计计算…………………………………………………………25

3.1液压传动系统设计计算……………………………………………………………25

3.1.1 确定液压系统基本方案…………………………………………………………25

3.1.2 确定液压系统的主要参数………………………………………………………25

3.1.3 计算和选择液压元件……………………………………………………………28

3.2电机选型有关参数计算……………………………………………………………29

3.2.1  有关参数的计算………………………………………………………………29

3.2.2  电机型号的选择………………………………………………………………30

结论……………………………………………………………………………………33

参考文献………………………………………………………………………………34

致谢……………………………………………………………………………………36

附录……………………………………………………………………………………37


第1章 绪论

1.1 选题背景

机械手是在自动化生产过程中使用的一类具有抓取和移动工件功能的自动化装置,它是在机械化、自动化生产过程中发展起来的一种新型装置。近年以来,随着电子技术特别是电子计算机的广泛应用,机器人的研制和生产已成为迅速发展起来的一门新兴技术,它更加促进了自动化机械手的发展,使得机械手能更好地实现与机械化和自动化的有效结合。机械手能代替人类完成危险、重复枯燥的工作,减轻人类劳动强度,提高劳动生产力。机械手越来越广泛的得到了应用,在机械行业中它可用于零部件组装 ,加工工件的搬运、装卸,特别是在自动化数控机床、组合机床上使用更普遍。目前,机械手已发展成为柔性制造系统FMS和柔性制造单元FMC中一个重要组成部分。把机床设备和机械手共同构成一个柔性加工系统或柔性制造单元,它适应于中、小批量生产,可以节省庞大的工件输送装置,结构紧凑,而且适应性很强。当工件变更时,柔性生产系统也很容易改变,这有利于企业不断更新适销对路的品种,提高产品质量,更好地适应市场竞争的需要。而目前我国的工业机器人技术及其工程应用的水平和国外比还有一定的距离,应用规模和产业化水平低,机械手的研究和开发直接影响到我国自动化生产水平的提高,从经济上、技术上考虑都是十分必要的。因此,进行机械手的研究设计是非常有意义的。

1.2 设计目的

    本设计通过对机械设计制造及其自动化专业大学本科四年的所学知识进行整合,完成一个柔性度较高的数控机床上下料机械手的设计,能够比较好地体现机械设计制造及其自动化专业毕业生的理论研究水平,实践动手能力以及专业精神和态度,具有较强的针对性和明确的实施目标,能够实现理论和实践的有机结合。

    目前,在国内很多工厂的生产线上数控机床装卸工件仍由人工完成,劳动强度大、生产效率低。为了提高生产加工的工作效率,降低成本,并使生产线发展成为柔性制造系统,适应现代自动化大生产,针对具体生产工艺,利用机器人技术,设计用一台上下料机械手代替人工工作,以提高劳动生产率。

本机械手主要与数控车床(数控铣床,加工中心等)组合最终形成生产线,实现加工过程(上料、加工、下料)的自动化、无人化。目前,我国的制造业正在迅速发展,越来越多的资金流向制造业,越来越多的厂商加入到制造业。本设计能够应用到加工工厂车间,满足数控机床以及加工中心的加工过程安装、卸载加工工件的要求,从而减轻工人劳动强度,节约加工辅助时间,提高生产效率和生产力。

1.3 国内外研究现状和趋势

目前,在国内外各种机器人和机械手的研究成为科研的热点,其研究的现状和大体趋势如下:

A.机械结构向模块化、可重构化发展。例如关节模块中的伺服电机、减速机、检测系统三位一体化;由关节模块、连杆模块用重组方式构造机器人整机。

B.工业机器人控制系统向基于PC机的开放型控制器方向发展,便于标准化、网络化;器件集成度提高,控制柜日见小巧,且采用模块化结构;大大提高了系统的可靠性、易操作性和可维修性。

C.机器人中的传感器作用日益重要,除采用传统的位置、速度、加速度等传感器外,装配、焊接机器人还应用了视觉、力觉等传感器,而遥控机器人则采用视觉、声觉、力觉、触觉等多传感器的融合技术来进行决策控制;多传感器融合配置技术成为智能化机器人的关键技术。

D.关节式、侧喷式、顶喷式、龙门式喷涂机器人产品标准化、通用化、模块化、系列化设计;柔性仿形喷涂机器人开发,柔性仿形复合机构开发,仿形伺服轴轨迹规划研究,控制系统开发;

E.焊接、搬运、装配、切割等作业的工业机器人产品的标准化、通用化、模块化、系列化研究;以及离线示教编程和系统动态仿真。

总的来说,大体是两个方向:其一是机器人的智能化,多传感器、多控制器,先进的控制算法,复杂的机电控制系统;其二是与生产加工相联系,满足相对具体的任务的工业机器人,主要采用性价比高的模块,在满足工作要求的基础上,追求系统的经济、简洁、可靠,大量采用工业控制器,市场化、模块化的元件。


内容简介:
届毕业设计(论文)开题报告题 目某机床上下料机械手设计作者姓名学号所学专业1、 研究的意义,同类研究工作国内外现状、存在问题(列出主要参考文献)(1)同类研究工作国内外现状:美国是机器人机械手的诞生地,早在1961年,美国的ConsolidedControlCorp和AMF公司联合研制了第一台实用的示教再现机器人。经过40多年的发展,美国的机器人机械手技术在国际上仍一直处于领先地位。其技术全面、先进,适应性也很强。 日本在1967年从美国引进第一台机器人,1976年以后,随着微电子的快速发展和市场需求急剧增加,日本当时劳动力显著不足,工业机器人在企业里受到了“救世主”般的欢迎,使其日本工业机器人得到快速发展,现在无论机器人的数量还是机器人的密度都位居世界第一,素有“机器人王国”之称。德国引进机器人的时间比英国和瑞典大约晚了五六年,但战争所导致的劳动力短缺,国民的技术水平较高等社会环境,却为工业机器人的发展、应用提供了有利条件。此外,在德国规定,对于一些危险、有毒、有害的工作岗位,必须以机器人来代替普通人的劳动。这为机器人的应用开拓了广泛的市场,并推动了工业机器人技术的发展。目前,德国工业机器人的总数占世界第二位,仅次于日本。 法国政府一直比较重视机器人技术,通过大力支持一系列研究计划,建立了一个完整的科学技术体系,使法国机器人的发展比较顺利。在政府组织的项目中,特别注重机器人基础技术方面的研究,把重点放在开展机器人的应用研究上。而由工业界支持开展应用和开发方面的工作,两者相辅相成,使机器人在法国企业界得以迅速发展和普及,从而使法国在国际工业机器人界拥有不可或缺的一席之地。 英国纪70年代末开始,推行并实施了一系措施列支持机器人发展的政策,使英国工业机器人起步比当今的机器人大国日本还要早,并曾经取得了早期的辉煌。然而,这时候政府对工业机器人实行了限制发展的错误。这个错误导致英国的机器人工业一蹶不振,在西欧几乎处于末位。近些年,意大利、瑞典、西班牙、芬兰、丹麦等国家由于自身国内机器人市场的大量需求,发展速度非常迅速。目前,国际上的工业机器人公司主要分为日系和欧系。日系中主要有安川、oTC、松下、FANLUC、不二越、川崎等公司的产品。欧系中主要有德国的KUKA、CLOOS、瑞典的ABB、意大利的CO毗U及奥地利的工GM公司。2国内工业机器人的发展 我国工业机器人起步于20世纪70年代初期,经过30多年发展,大致经历了3个阶段:70年代萌芽期,80年代的开发期和90年代的应用化期。随着20世纪70年代世界科技快速发展,工业机器人的应用在世界掀起了一个高潮,在这种背景下,我国于1972年开始研制自己的工业机器人。进入20世纪80年代后,随着改革开放的不断深入,在高技术浪潮的冲击下,我国机器人技术的开发与研究得到了政府的重视与支持,“七五”期间,国家投入资金,对工定机器人及零部件进行攻关,完成了示教再现式工业机器人成套技术的开发,研制出了喷漆,点焊,弧焊和搬运机器人。,国家高技术研究发展计划开始实施,经过几年研究,取得了一大批科研成果。成功地研制出了一批特种机器人。 从2O世纪9O年代初期起,我国的国民经济进入实现两个根本转变期,掀起了新一轮的经济体制改革和技术进步热潮,我国的工业机器人又在实践中迈进了一大步,先后研制了点焊,弧焊,装配,喷漆,切割,搬运,码垛等各种用途的工业机器人,并实施了一批机器人应用工程,形成了一批工业机器人产业化基地,为我国机器人产业的腾飞奠定了基础。但是与发达国家相比,我国工业机器人还有很大差距。 (2)研究的意义:本机械手主要与加工中心等组合成最终生产线,实现加工过程的自动化、无人化。目前我国的工业机器人技术及其工程应用的水平和国外比还有一定的距离,应用规模和产业化水平低,在国内很多工厂的生产线上组合机床上下料仍由人共完成,劳动强度大,生产效率低。为了提高生产加工的工作效率,降低劳动成本,并使生产线发展为柔性制造系统,适应现代自动化大生产,针对具体生产工艺,利用机器人技术,设计用一台上下料机械手代替人工工作,以提高劳动生产率。所以机械手的研究和开发直接影响到我国自动化生产水平的提高,从经济上、技术上考虑都是十分必要的。进行机械手的研究设计是非常有意义的。 (3)研究特点以及存在问题: 目前,国内外各种机械手和机械手的研究成为科研的热点,其研究的现状和大体趋势如下: 机械结构向模块化、可重构化发展。 工业机械手控制系统向基于PC机的开放型控制器方向发展,便于标准化、网络化;器件集成度提高,结构小巧,且采用模块化结构;大大提高了系统的可靠性、易操作性,而且维修方便。 机械手中的传感器作用日益重要,除采用传统的位置、速度、加速度等传感器外,还引进了视觉、听觉、接触觉传感器,使其向智能化方向发展。 关节式、侧喷式、顶喷式、龙门式喷涂机械手产品标准化、通用化、模块化、系列化设计;柔性仿形喷涂机械手开发,柔性仿形复合机构开发,仿形伺服轴轨迹规划研究,控制系统开发。 焊接、搬运、装配、切割等作业的工业机械手产品的标准化、通用化、模块化、系列化研究;以及离线示教编程和系统动态仿真。存在问题: 价格昂贵实时性不理想设备笨重,大都停留于实验阶段等参考文献:1郭洪红工业机器人运用技术M.北京科学出版社,2010.2忍平机械系统动力学M.机械工业出版社,2005.3李建勇.机电一体化技术.科学出版社,2004.4美SaeedB.Niku.机器人学导论分析、系统及应用M.电子工业出版设,2004.5濮良贵,纪明钢.机械设计M.高等教育出版社,2005.6纪名刚,机械设计(第七版)M.高等教育出版社,2005.7机械手设计.制造技术与机床M.2004.8李超,气动通用上下料机械手的研究与开发M.陕西科技大学,20039蔡自兴,机器人原理及其应用M.中南工业大学出版社198810龚振邦,汪勤,陈振华,等 机器人机械设计M.电子工业出版社19952、 研究目标、内容和拟解决的关键问题(根据任务要求进一步具体化)(1)完成机床上下料机械手机构设计方案比较,选择及确定。分为三个部分:机械手爪部的方 案设计,机械手腰部的方案设计,机械手臂部的方案设计。(2)完成机床上下料机械手机构设计,计算及仿真。分为三个部分:三维建模机械手爪,机械手腰部,机械手臂部,并进行校核计算。(3)完成传动件,连杆,支架,机械手等重要零件设计,计算及校对。(4)完成机床上下料机械手装配图(零号图)及非标准零件图若干张。(5)完成机床上下料机械手结构设计及仿真设计说明书一份。解决的关键问题:(1)机械手大部分是非标准零件,零件需要自己设计计算,校核;工作比较繁琐。(2)需要进行3d建模,做爆炸图,半剖图,装配图。需要对三维建模软件比较熟悉。(3)需要设计两种机械手爪。3、 特色与创新之处(1)采用模块化设计,机械手爪部分可更换以适应不同的机床环境,柔性化程度更高。(2)机构形式简单,加持力大。(3)模块化设计,各部分工作独立,维修较为方便。4、 拟采取的研究方法、步骤、技术路线本设计采用模块化设计原则,将机器手分为爪部,臂部,腰部(底座)分别设计。(1)爪部设计:利用气缸驱动,带动爪部机构实现爪部的抓取动作。爪部使用气动的优点:1安装设计方便,哪里需要那里装,不考虑配合、公差等。可以把机件紧凑化。2与机械相比,气缸可以很轻松的实现直线、摆动、加持、吸附等动作。3气缸的速度、力量很容易调节。4与液压相比。气缸干净、速度快、体积小,对于抓取部分干净是很有必要的。(2)臂部设计:采用液压驱动,实现上下及其前后自由度的实现。臂部使用液压驱动的优点:1传动功率大,低速、平稳;2有过载保护能力;3传动布置灵活。(3)腰部设计:利用伺服电机驱动,实现机械手的旋转自由度。腰部采用伺服电机的优点:精度高、定位准确、启动快。技术路线:采用solidworks三维建模软件建模机械手的爪部,臂部,腰部。最后进行装配及仿真;最后导出cad图纸。5、 拟使用的主要设计、分析软件及仪器设备主要采用solidworks软件完成三维建模,CAD软件。6、参考文献1李超,气动通用上下料机械手的研究与开发J.陕西科技大学,20032陆祥生,杨绣莲.机械手M.中国铁道出版社,1985.13张建民.工业机械人M.北京:北京理工大学出版社,19924史国生.PLC在机械手步进控制中的应用J.中国工控信息网,2005.15李允文.工业机械手设计M.机械工业出版社,1996.46蔡自兴.机械人学的发展趋势和发展战略J.机械人技术,2001,47周洪.气动技术的新发展J.液压气动与密封,1999,48金茂青,曲忠萍,张桂华.国外工业机械人发展的态势分析J.机械人技术与应用,20019王雄耀.近代气动机械人(机械手)的发展及应用J.液压气动与密封,1999,510李明.单臂回转机械手设计J.制造技术与机床,2004.11张军,封志辉.多工步搬运机械手的设计M.机械设计,2004.4:2112ColeThompsonAssociates.“DirectoryofIntelligentBuildings” J.1999.13EsterDysonAdesignforlivingintheDigitalAgeJRELEASE20:1997.14吴涛、李德杰,虚拟装配技术,彭城职业大学学报J. 2001,16(2):99-102.15叶修梓、陈超祥,ProE基础教程:零件与装配体M.机械工业出版社,2007.16邓星钟,机电传动控制(第三版)M.华中科技大学出版社,2001.17裴仁清,机电一体化原理M.上海大学出版社,1998.18李庆芬,机电工程专业英语M.哈尔滨工程大学出版社,2004.19朱龙根,简明机械零件设计手册(第二版)M.机械工业出版社,2005.20秦曾煌,电工学电子技术(第五版)M.高等教育出版社,2004.21朱龙根,机械系统设计(第二版)M.机械工业出版社,2002.22纪名刚,机械设计(第七版)M.高等教育出版社,2005.23吴振彪.工业机器人M.武汉:华中科技大学出版社,2008.注:1、开题报告是本科生毕业设计(论文)的一个重要组成部分。学生应根据毕业设计(论文)任务书的要求和文献调研结果,在开始撰写论文之前写出开题报告。2、参考文献按下列格式(A为期刊,B为专著)A:序号、作者(外文姓前名后,名缩写,不加缩写点,3人以上作者只写前3人,后用“等”代替。)、题名、期刊名(外文可缩写,不加缩写点)年份、卷号(期号):起止页码。B:序号、作者、书名、版次、(初版不写)、出版地、出版单位、出版时间、页码。3、表中各项可加附页。5开题报告学 生 姓 名: 学 院: 专业及班级: 学 号: 指导教师: 2015 年 3 月 23 日摘 要通过对机械设计制造及其自动化专业大学本科四年的所学知识进行整合,对上下料机械手各部分机械结构和功能的论述和分析,设计了一种关节形式的数控机床上下料机械手。重点针对机械手的腰座、手臂、手爪等各部分机械结构进行了详细的设计。具体进行了机械手的总体设计,腰座结构的设计,机械手手臂结构的设计,机械手腕部的结构设计,两种末端执行器(手爪)的结构设计,机械手的机械传动机构的设计,机械手驱动系统的设计。达到了设计的预期目标。关键词:机械手;PLC;液压伺服定位;电液系统AbstractIntegrate the knowledge of the past four years of undergraduate course of Machine, discuss and analysis the each part and function of manipulator; design a kind of cylinderical coordinate manipulator used to pack and unload work piece for CNC machine tools. In particular, made the detailed design about base, arm, and end effector and the control system etc. including Total design, waists construction design, the arms construction design, the wrists construction design, the end effectors construction design, and the drive system of manipulator. the design of the manipulator has come to the anticipant object.Keyways: Manipulator;PLC;Hydraulic servo control;Electrohydraulic system目 录摘要 i Abstractii 第1章 绪论31.1 选题背景31.2 设计目的31.3 国内外研究现状和趋势41.4 设计原则4第2章 设计方案的论证52.1机械手的总体设计52.1.1 机械手总体结构的类型52.1.2 设计具体采用方案62.2机械手腰座结构的设计62.2.1 机械手腰座结构的设计要求72.2.2 设计具体采用方案72.3机械手手臂结构的设计82.3.1 机械手手臂的设计要求82.3.2 设计具体采用方案92.4工业机器人腕部的结构102.4.1机器人手腕结构的设计要求102.4.2设计具体采用方案112.5机械手末端执行器(手爪)的结构设计112.5.1机械手末端执行器的设计要求112.5.2 机器人夹持器的运动和驱动方式122.5.3机器人夹持器的典型结构122.5.4设计具体采用方案132.6机械手的机械传动机构的设计132.6.1工业机器人传动机构设计应注意的问题132.6.2工业机器人常用的传动机构形式142.6.3 设计具体采用方案172.7机械手驱动系统的设计172.7.1机器人各类驱动系统的特点172.7.2工业机器人驱动系统的选择原则182.7.3机器人液压驱动系统182.7.4机器人气动驱动系统192.7.5 机器人电动驱动系统202.7.6 设计具体采用方案232.8机器人手臂的平衡机构设计232.8.1 机器人平衡机构的形式232.8.2 设计具体采用的方案24第3章 理论分析和设计计算253.1液压传动系统设计计算253.1.1 确定液压系统基本方案253.1.2 确定液压系统的主要参数253.1.3 计算和选择液压元件283.2电机选型有关参数计算293.2.1 有关参数的计算293.2.2 电机型号的选择30结论33参考文献34致谢36附录37第1章 绪论1.1 选题背景机械手是在自动化生产过程中使用的一类具有抓取和移动工件功能的自动化装置,它是在机械化、自动化生产过程中发展起来的一种新型装置。近年以来,随着电子技术特别是电子计算机的广泛应用,机器人的研制和生产已成为迅速发展起来的一门新兴技术,它更加促进了自动化机械手的发展,使得机械手能更好地实现与机械化和自动化的有效结合。机械手能代替人类完成危险、重复枯燥的工作,减轻人类劳动强度,提高劳动生产力。机械手越来越广泛的得到了应用,在机械行业中它可用于零部件组装 ,加工工件的搬运、装卸,特别是在自动化数控机床、组合机床上使用更普遍。目前,机械手已发展成为柔性制造系统FMS和柔性制造单元FMC中一个重要组成部分。把机床设备和机械手共同构成一个柔性加工系统或柔性制造单元,它适应于中、小批量生产,可以节省庞大的工件输送装置,结构紧凑,而且适应性很强。当工件变更时,柔性生产系统也很容易改变,这有利于企业不断更新适销对路的品种,提高产品质量,更好地适应市场竞争的需要。而目前我国的工业机器人技术及其工程应用的水平和国外比还有一定的距离,应用规模和产业化水平低,机械手的研究和开发直接影响到我国自动化生产水平的提高,从经济上、技术上考虑都是十分必要的。因此,进行机械手的研究设计是非常有意义的。 1.2 设计目的 本设计通过对机械设计制造及其自动化专业大学本科四年的所学知识进行整合,完成一个柔性度较高的数控机床上下料机械手的设计,能够比较好地体现机械设计制造及其自动化专业毕业生的理论研究水平,实践动手能力以及专业精神和态度,具有较强的针对性和明确的实施目标,能够实现理论和实践的有机结合。 目前,在国内很多工厂的生产线上数控机床装卸工件仍由人工完成,劳动强度大、生产效率低。为了提高生产加工的工作效率,降低成本,并使生产线发展成为柔性制造系统,适应现代自动化大生产,针对具体生产工艺,利用机器人技术,设计用一台上下料机械手代替人工工作,以提高劳动生产率。本机械手主要与数控车床(数控铣床,加工中心等)组合最终形成生产线,实现加工过程(上料、加工、下料)的自动化、无人化。目前,我国的制造业正在迅速发展,越来越多的资金流向制造业,越来越多的厂商加入到制造业。本设计能够应用到加工工厂车间,满足数控机床以及加工中心的加工过程安装、卸载加工工件的要求,从而减轻工人劳动强度,节约加工辅助时间,提高生产效率和生产力。1.3 国内外研究现状和趋势目前,在国内外各种机器人和机械手的研究成为科研的热点,其研究的现状和大体趋势如下:A机械结构向模块化、可重构化发展。例如关节模块中的伺服电机、减速机、检测系统三位一体化;由关节模块、连杆模块用重组方式构造机器人整机。B工业机器人控制系统向基于PC机的开放型控制器方向发展,便于标准化、网络化;器件集成度提高,控制柜日见小巧,且采用模块化结构;大大提高了系统的可靠性、易操作性和可维修性。C机器人中的传感器作用日益重要,除采用传统的位置、速度、加速度等传感器外,装配、焊接机器人还应用了视觉、力觉等传感器,而遥控机器人则采用视觉、声觉、力觉、触觉等多传感器的融合技术来进行决策控制;多传感器融合配置技术成为智能化机器人的关键技术。D关节式、侧喷式、顶喷式、龙门式喷涂机器人产品标准化、通用化、模块化、系列化设计;柔性仿形喷涂机器人开发,柔性仿形复合机构开发,仿形伺服轴轨迹规划研究,控制系统开发; E焊接、搬运、装配、切割等作业的工业机器人产品的标准化、通用化、模块化、系列化研究;以及离线示教编程和系统动态仿真。总的来说,大体是两个方向:其一是机器人的智能化,多传感器、多控制器,先进的控制算法,复杂的机电控制系统;其二是与生产加工相联系,满足相对具体的任务的工业机器人,主要采用性价比高的模块,在满足工作要求的基础上,追求系统的经济、简洁、可靠,大量采用工业控制器,市场化、模块化的元件。1.4 设计原则在设计之前,必须要有一个指导原则。这次毕业设计的设计原则是:以任务书所要求的具体设计要求为根本设计目标,充分考虑机械手工作的环境和工艺流程的具体要求。在满足工艺要求的基础上,尽可能的使结构简练,尽可能采用标准化、模块化的通用元配件,以降低成本,同时提高可靠性。本着科学经济和满足生产要求的设计原则,同时也考虑本次设计是毕业设计的特点,将大学期间所学的知识,如机械设计、机械原理、液压、气动、电气传动及控制、传感器、可编程控制器(PLC)、电子技术、自动控制、机械系统仿真等知识尽可能多的综合运用到设计中,使得经过本次设计对大学阶段的知识得到巩固和强化,同时也考虑个人能力水平和时间的客观实际,充分发挥个人能动性,脚踏实地,实事求是的做好本次设计。第2章 设计方案的论证2.1机械手的总体设计2.1.1 机械手总体结构的类型 工业机器人的结构形式主要有直角坐标结构,圆柱坐标结构,球坐标结构,关节型结构四种。各结构形式及其相应的特点,分别介绍如下。 1.直角坐标机器人结构 直角坐标机器人的空间运动是用三个相互垂直的直线运动来实现的,如图2-1。由于直线运动易于实现全闭环的位置控制,所以,直角坐标机器人有可能达到很高的位置精度(m级)。但是,这种直角坐标机器人的运动空间相对机器人的结构尺寸来讲,是比较小的。因此,为了实现一定的运动空间,直角坐标机器人的结构尺寸要比其他类型的机器人的结构尺寸大得多。 直角坐标机器人的工作空间为一空间长方体。直角坐标机器人主要用于装配作业及搬运作业,直角坐标机器人有悬臂式,龙门式,天车式三种结构。 2.圆柱坐标机器人结构 圆柱坐标机器人的空间运动是用一个回转运动及两个直线运动来实现的,如图2-1.b。这种机器人构造比较简单,精度还可以,常用于搬运作业。其工作空间是一个圆柱状的空间。3. 球坐标机器人结构 球坐标机器人的空间运动是由两个回转运动和一个直线运动来实现的,如图2-1.c。这种机器人结构简单、成本较低,但精度不很高。主要应用于搬运作业。其工作空间是一个类球形的空间。 4. 关节型机器人结构 关节型机器人的空间运动是由三个回转运动实现的,如图2-1.d。关节型机器人动作灵活,结构紧凑,占地面积小。相对机器人本体尺寸,其工作空间比较大。此种机器人在工业中应用十分广泛,如焊接、喷漆、搬运、装配等作业,都广泛采用这种类型的机器人。 关节型机器人结构,有水平关节型和垂直关节型两种。图2-1 四种机器人坐标形式2.1.2 设计具体采用方案图2-2 机械手工作布局图具体到本设计,考虑到数控机床布局的具体形式及对机械手的具体要求,考虑在满足系统工艺要求的前提下,尽量简化结构,以减小成本、提高可靠度。该机械手在工作中需要4种运动,其中手臂的伸缩和升降为两个直线运动,另一个为手臂的回转运动,为了方便抓取,手爪还需要一个旋转的自由度,综合考虑,机械手自由度数目取为4,坐标形式选择关节型机器人结构,即两个个转动自由度两个移动自由度,其特点是:结构比较简单,手臂运动范围大,且有较高的定位准确度。机械手工作布局简图如图2-2所示。2.2 机械手腰座结构的设计进行了机械手的总体设计后,就要针对机械手的腰部、手臂、手腕、末端执行器等各个部分进行详细设计。2.2.1 机械手腰座结构的设计要求 工业机器人腰座,就是圆柱坐标机器人,球坐标机器人及关节型机器人的回转基座。它是机器人的第一个回转关节,机器人的运动部分全部安装在腰座上,它承受了机器人的全部重量。在设计机器人腰座结构时,要注意以下设计原则:1.腰座要有足够大的安装基面,以保证机器人在工作时整体安装的稳定性。2.腰座要承受机器人全部的重量和载荷,因此,机器人的基座和腰部轴及轴承的结构要有足够大的强度和刚度,以保证其承载能力。3.机器人的腰座是机器人的第一个回转关节,它对机器人末端的运动精度影响最大,因此,在设计时要特别注意腰部轴系及传动链的精度与刚度的保证。4.腰部的回转运动要有相应的驱动装置,它包括驱动器(电动、液压及气动)及减速器。驱动装置一般都带有速度与位置传感器,以及制动器。5.腰部结构要便于安装、调整。腰部与机器人手臂的联结要有可靠的定位基准面,以保证各关节的相互位置精度。要设有调整机构,用来调整腰部轴承间隙及减速器的传动间隙。6.为了减轻机器人运动部分的惯量,提高机器人的控制精度,一般腰部回转运动部分的壳体是由比重较小的铝合金材料制成,而不运动的基座是用铸铁或铸钢材料制成。2.2.2 设计具体采用方案腰座回转的驱动形式要么是电机通过减速机构来实现,要么是通过摆动液压缸或液压马达来实现,目前的趋势是用前者。因为电动方式控制的精度能够很高,而且结构紧凑,不用设计另外的液压系统及其辅助元件。考虑到腰座是机器人的第一个回转关节,对机械手的最终精度影响大,故采用电机驱动来实现腰部的回转运动。一般电机都不能直接驱动,考虑到转速以及扭矩的具体要求,采用大传动比的齿轮传动系统进行减速和扭矩的放大。因为齿轮传动存在着齿侧间隙,影响传动精度,故采用一级齿轮传动,采用大的传动比(大于100),同时为了减小机械手的整体结构,齿轮采用高强度、高硬度的材料,高精度加工制造,尽量减小因齿轮传动造成的误差。腰座具体结构如图2-3所示:图2-3 腰座结构图2.3 机械手手臂的结构设计2.3.1 机械手手臂的设计要求机器人手臂的作用,是在一定的载荷和一定的速度下,实现在机器人所要求的工作空间内的运动。在进行机器人手臂设计时,要遵循下述原则;1.应尽可能使机器人手臂各关节轴相互平行;相互垂直的轴应尽可能相交于一点,这样可以使机器人运动学正逆运算简化,有利于机器人的控制。2.机器人手臂的结构尺寸应满足机器人工作空间的要求。工作空间的形状和大小与机器人手臂的长度,手臂关节的转动范围有密切的关系。但机器人手臂末端工作空间并没有考虑机器人手腕的空间姿态要求,如果对机器人手腕的姿态提出具体的要求,则其手臂末端可实现的空间要小于上述没有考虑手腕姿态的工作空间。3.为了提高机器人的运动速度与控制精度,应在保证机器人手臂有足够强度和刚度的条件下,尽可能在结构上、材料上设法减轻手臂的重量。力求选用高强度的轻质材料,通常选用高强度铝合金制造机器人手臂。目前,在国外,也在研究用碳纤维复合材料制造机器人手臂。碳纤维复合材料抗拉强度高,抗振性好,比重小(其比重相当于钢的1/4,相当于铝合金的2/3),但是,其价格昂贵,且在性能稳定性及制造复杂形状工件的工艺上尚存在问题,故还未能在生产实际中推广应用。目前比较有效的办法是用有限元法进行机器人手臂结构的优化设计。在保证所需强度与刚度的情况下,减轻机器人手臂的重量。4.机器人各关节的轴承间隙要尽可能小,以减小机械间隙所造成的运动误差。因此,各关节都应有工作可靠、便于调整的轴承间隙调整机构。5.机器人的手臂相对其关节回转轴应尽可能在重量上平衡,这对减小电机负载和提高机器人手臂运动的响应速度是非常有利的。在设计机器人的手臂时,应尽可能利用在机器人上安装的机电元器件与装置的重量来减小机器人手臂的不平衡重量,必要时还要设计平衡机构来平衡手臂残余的不平衡重量。6.机器人手臂在结构上要考虑各关节的限位开关和具有一定缓冲能力的机械限位块,以及驱动装置,传动机构及其它元件的安装。2.3.2 设计具体采用方案 机械手的大臂和小臂配合的组合运动可以理解为直线运动。直线运动的实现一般是气动传动,液压传动以及电动机驱动滚珠丝杠来实现。考虑到适应不同的工作环境,抓取不同重量的料,同时考虑到机械手的动态性能及运动的稳定性,安全性,对手臂的刚度有较高的要求。综合考虑,两手臂的驱动均选择液压驱动方式,通过液压缸的直接驱动,而且液压缸实现直线运动,控制简单,易于实现计算机的控制。因为液压系统能提供很大的驱动力,因此在驱动力和结构的强度都是比较容易实现的,关键是机械手运动的稳定性和刚度的满足。因此手臂液压缸的设计原则是缸的直径取得大一点(在整体结构允许的情况下),再进行强度的较核。同时,因为控制和具体工作的要求,机械手的手臂的结构不能太大,若仅仅通过增大液压缸的缸径来增大刚度,是不能满足系统刚度要求的。因此,在设计时底座部分使用了双液压泵,尽量增加其刚度;能显著提高机械手的运动刚度和稳定性,比较好的解决了结构、稳定性的问题。在结构上,模仿了挖掘机的机构原理,并进行了一系列改进,使力的分配合理有效。具体的臂部结构见图2-42-4 臂部结构示意图2.4 机械手腕部的结构设计机器人的手臂运动(包括腰座的回转运动),给出了机器人末端执行器在其工作空间中的运动位置,而安装在机器人手臂末端的手腕,则给出了机器人末端执行器在其工作空间中的运动姿态。机器人手腕是机器人操作机的最末端,它与机器人手臂配合运动,实现安装在手腕上的末端执行器的空间运动轨迹与运动姿态,完成所需要的作业动作。2.4.1 机器人手腕结构的设计要求1.机器人手腕的自由度数,应根据作业需要来设计。机器人手腕自由度数目愈多,各关节的运动角度愈大,则机器人腕部的灵活性愈高,机器人对对作业的适应能力也愈强。但是,自由度的增加,也必然会使腕部结构更复杂,机器人的控制更困难,成本也会增加。因此,手腕的自由度数,应根据实际作业要求来确定。在满足作业要求的前提下,应使自由度数尽可能的少。一般的机器人手腕的自由度数为2至3个,有的需要更多的自由度,而有的机器人手腕不需要自由度,仅凭受臂和腰部的运动就能实现作业要求的任务。因此,要具体问题具体分析,考虑机器人的多种布局,运动方案,选择满足要求的最简单的方案。2.机器人腕部安装在机器人手臂的末端,在设计机器人手腕时,应力求减少其重量和体积,结构力求紧凑。为了减轻机器人腕部的重量,腕部机构的驱动器采用分离传动。腕部驱动器一般安装在手臂上,而不采用直接驱动,并选用高强度的铝合金制造。3.机器人手腕要与末端执行器相联,因此,要有标准的联接法兰,结构上要便于装卸末端执行器。4.机器人的手腕机构要有足够的强度和刚度,以保证力与运动的传递。5.要设有可靠的传动间隙调整机构,以减小空回间隙,提高传动精度。6.手腕各关节轴转动要有限位开关,并设置硬限位,以防止超限造成机械损坏。2.4.2设计具体采用方案通过对数控机床上下料作业的具体分析,考虑数控机床加工的具体形式及对机械手上下料作业时的具体要求,在满足系统工艺要求的前提下提高安全和可靠性,为使机械手的结构尽量简单,降低控制的难度,本设计手腕和小臂设计在一起,可以简化设计工作量实践证明这是完全能满足作业要求的,4个自由度来实现机床的上下料完全足够。具体的手腕结构见图2-5手爪联结结构。图2-5手爪联结结构2.5机械手末端执行器(手爪)的结构设计2.5.1机械手末端执行器的设计要求机器人末端执行器是安装在机器人手腕上用来进行某种操作或作业的附加装置。机器人末端执行器的种类很多,以适应机器人的不同作业及操作要求。末端执行器可分为搬运用、加工用和测量用等。搬运用末端执行器是指各种夹持装置,用来抓取或吸附被搬运的物体。加工用末端执行器是带有喷枪、焊枪、砂轮、铣刀等加工工具的机器人附加装置,用来进行相应的加工作业。测量用末端执行器是装有测量头或传感器的附加装置,用来进行测量及检验作业。在设计机器人末端执行器时,应注意以下问题;1.机器人末端执行器是根据机器人作业要求来设计的。一个新的末端执行器的出现,就可以增加一种机器人新的应用场所。因此,根据作业的需要和人们的想象力而创造的新的机器人末端执行器,将不断的扩大机器人的应用领域。2.机器人末端执行器的重量、被抓取物体的重量及操作力的总和机器人容许的负荷力。因此,要求机器人末端执行器体积小、重量轻、结构紧凑。3.机器人末端执行器的万能性与专用性是矛盾的。万能末端执行器在结构上很复杂,甚至很难实现,例如,仿人的万能机器人灵巧手,至今尚未实用化。目前,能用于生产的还是那些结构简单、万能性不强的机器人末端执行器。从工业实际应用出发,应着重开发各种专用的、高效率的机器人末端执行器,加之以末端执行器的快速更换装置,以实现机器人多种作业功能,而不主张用一个万能的末端执行器去完成多种作业。因为这种万能的执行器的结构复杂且造价昂贵。4.通用性和万能性是两个概念,万能性是指一机多能,而通用性是指有限的末端执行器,可适用于不同的机器人,这就要求末端执行器要有标准的机械接口(如法兰),使末端执行器实现标准化和积木化。5.机器人末端执行器要便于安装和维修,易于实现计算机控制。用计算机控制最方便的是电气式执行机构。因此,工业机器人执行机构的主流是电气式,其次是液压式和气压式(在驱动接口中需要增加电-液或电-气变换环节)。2.5.2机器人夹持器的运动和驱动方式机器人夹持器及机器人手爪。一般工业机器人手爪,多为双指手爪。按手指的运动方式,可分为回转型和移动型,按夹持方式来分,有外夹式和内撑式两种。机器人夹持器(手爪)的驱动方式主要有三种1.气动驱动方式 这种驱动系统是用电磁阀来控制手爪的运动方向,用气流调节阀来调节其运动速度。由于气动驱动系统价格较低,所以气动夹持器在工业中应用较为普遍。另外,由于气体的可压缩性,使气动手爪的抓取运动具有一定的柔顺性,这一点是抓取动作十分需要的。2.电动驱动方式 电动驱动手爪应用也较为广泛。这种手爪,一般采用直流伺服电机或步进电机,并需要减速器以获得足够大的驱动力和力矩。电动驱动方式可实现手爪的力与位置控制。但是,这种驱动方式不能用于有防爆要求的条件下,因为电机有可能产生火花和发热。3.液压驱动方式 液压驱动系统传动刚度大,可实现连续位置控制。2.5.3 机器人夹持器的典型结构1.楔块杠杆式手爪利用楔块与杠杆来实现手爪的松、开,来实现抓取工件。2.滑槽式手爪 当活塞向前运动时,滑槽通过销子推动手爪合并,产生夹紧动作和夹紧力,当活塞向后运动时,手爪松开。这种手爪开合行程较大,适应抓取大小不同的物体。3.连杆杠杆式手爪这种手爪在活塞的推力下,连杆和杠杆使手爪产生夹紧(放松)运动,由于杠杆的力放大作用,这种手爪有可能产生较大的夹紧力。通常与弹簧联合使用。4.齿轮齿条式手爪这种手爪通过活塞推动齿条,齿条带动齿轮旋转,产生手爪的夹紧与松开动作。5.平行杠杆式手爪采用平行四边形机构,因此不需要导轨就可以保证手爪的两手指保持平行运动,比带有导轨的平行移动手爪的摩擦力要小很多。2.5.4设计具体采用方案结合具体的工作情况,本设计采用连杆杠杆式的手爪。驱动活塞往复移动,通过活塞杆使手爪张开或闭合。手指的最小开度由加工工件的直径来调定。本设计按照工件的直径为50mm来设计。手爪的具体结构形式如图2-6机械手末端执行机构结构图所示:图2-6机械手末端执行手爪结构图2.6机械手的机械传动机构的设计2.6.1工业机器人传动机构设计应注意的问题机器人是由多级联杆和关节组成的多自由度的空间运动机构。除直接驱动型机器人以外,机器人各联杆及各关节的运动都是由驱动器经过各种机械传动机构进行驱动的。机器人所采用的传动机构与一般机械的传动机构相类似。常用的机械传动机构主要有螺旋传动、齿轮传动、同步带传动、高速带传动等。由于传动部件直接影响着机器人的精度、稳定性和快速响应能力,因此,应设计和选择满足传动间隙小,精度高,低摩擦、体积小、重量轻、运动平稳、响应速度快、传递转矩大、谐振频率高以及与伺服电动机等其它环节的动态性能相匹配等要求的传动部件。在设计机器人的传动机构时要注意以下问题:1.为了提高机器人的运动速度及控制精度,要求机器人各运动部件的重量要轻,惯量要小。因此,机器人的传动机构要力求结构紧凑,重量轻,体积小。2.在传动链及运动副中要采用间隙调整机构,以减小反向空回所造成的运动误差。3.系统传动部件的静摩擦力应尽可能小,动摩擦力应是尽可能小的正斜率,若为负斜率则易产生爬行,精度降低,寿命减小。因此,要采用低摩擦阻力的传动部件和导向支承部件,如滚珠丝杠副、滚动导向支承等。4.缩短传动链,提高传动与支承刚度,如用预紧的方法提高滚珠丝杠副和滚动导轨副的传动和支承刚度;采用大扭矩、宽调速的直流或交流伺服电机直接与丝杠螺母副连接,以减小中间传动机构;丝杠的支承设计采用两端轴向预紧或预拉伸支承结构等。5.选用最佳传动比,以达到提高系统分辨率、减少等效到执行元件输出轴上的等效转动惯量,尽可能提高加速能力。6.缩小反向死区误差,如采取消除传动间隙、减少支承变形等措施。7.适当的阻尼比,机械零件产生共振时,系统的阻尼越大,最大振幅就越小,且衰减越快;但大阻尼也会使系统的失动量和反转误差增大,稳态误差增大,精度降低。故在设计时要使传动机构的阻尼合适。2.6.2工业机器人常用的传动机构形式1.齿轮传动机构在机器人中常用的齿轮传动机构有圆柱齿轮,圆锥齿轮,谐波齿轮,摆线针轮及蜗轮蜗杆传动等。机器人系统中齿轮传动设计的一些问题(1)齿轮传动形式及其传动比的最佳匹配选择。齿轮传动部件是转矩、转速和转向的变换器用于伺服系统的齿轮减速器是一个力矩变换器。齿轮传动比应满足驱动部件与负载之间的位移及转矩、转速的匹配要求,其输入电动机为高转速,低转矩,而输出则为低转速,高转矩。故齿轮传动系统要有足够的刚度,还要求其转动惯量尽量小,以便在获得同一加速度时所需的转矩小,即在同一驱动功率时,其加速度响应最大。齿轮的啮合间隙会造成传动死区(失动量),若该死区是闭环系统中,则可能造成系统不稳定,常使系统产生低频振荡,因此要尽量采用齿侧间隙小,精度高的齿轮;为尽量降低制造成本,要采用调整齿侧间隙的方法来消除或减小啮合间隙,从而提高传动精度和系统的稳定性。(2)各级传动比的最佳分配原则。当计算出传动比后,为使减速系统结构紧凑,满足动态性能和提高传动精度的要求,要对各级传动比进行合理的分配,原则如下:a输出轴转角误差最小原则。为了提高齿轮传动系统的运动精度,各级传动比应按“先小后大”的原则分配,以便降低齿轮的加工误差、安装误差及回转误差对输出转角精度的影响。设齿轮传动中各级齿轮的转角误差换算到末级输出轴上的总转角误差为,则 (2-1)式中:-第个齿轮所具有的转角误差;-第个齿轮的转轴至n级输出轴的传动比。则四级齿轮传动系统的各级齿轮的转角误差(、.、)换算到末级输出轴上的总转角误差为 (2-2)由此可知总转角误差主要取决于最末级齿轮的转角误差和传动比的大小。因此,在设计中最末两级的传动比应取大一些,并尽量提高其加工精度。b等效转动惯量最小原则。利用该原则设计的齿轮系统要使换算到电动机轴上的等效转动惯量最小,各级传动比也是按照“先小后大”的次序分配,以使其结构紧凑。具体而言有几点:(1)对要求运动平稳,起停频繁和动态性能好的伺服系统,按最小等效转动惯量和总转角误差最小的原则来处理。(2)对于变负载的传动齿轮系统的各级传动比最好采用不可约的比数,避免同期啮合以降低噪音和振动。(3)对于提高传动精度和减小回程误差为主的传动齿轮系统,按总转角误差最小原则;对于增速传动,由于增速时容易破坏传动齿轮系工作的平稳性,应在开始几级就增速,并且要求每级增速比最好大于1:3,以有利于增加轮系的刚度,减小传动误差。(4)对以比较大传动比传动的齿轮系,往往需要将定轴轮系和行星轮系结合为混合轮系。对于相当大大传动比、并且要求传动精度与传动效率高,传动平稳以及体积小重量轻时。可选用新型的谐波齿轮传动。2.谐波齿轮传动谐波齿轮传动具有结构简单、体积小重量轻,传动比大(几十到几百),传动精度高、回程误差小、噪音低、传动平稳,承载能力强、效率高等一系列优点。故在工业机器人系统中得到广泛的应用。谐波齿轮传动与少齿差行星齿轮传动十分相似,它是依靠柔性齿轮产生的可控变形波引起齿间的相对错齿来传递动力与运动的,故谐波齿轮传动与一般的齿轮传动具有本质上的差别。3.螺旋传动螺旋传动及丝杠螺母,它主要是用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。螺旋传动有传递能量为主的,如螺旋压力机、千斤顶等;有以传递运动为主的,如机床工作台的进给丝杠。丝杠螺母传动分为普通丝杠(滑动摩擦)和滚珠丝杠(滚动摩擦),前者结构简单、加工方便、制造成本低,具有自锁能力;但是摩擦阻力矩大、传动效率低(30%40%)。后者虽然结构复杂、制造成本高,但是其最大的优点是摩擦阻力矩小、传动效率高(92%98%),其运动平稳性好,灵活度高。通过预紧,能消除间隙、提高传动刚度;进给精度和重复定位精度高。使用寿命长;而且同步性好,使用可靠、润滑简单,因此滚珠丝杠在机器人中应用很多。由于滚珠丝杠传动返行程不能自锁;因此在用于垂直方向传动时,须附加自锁机构或制动装置。在选用滚珠丝杠要考虑以下几项指标:(1)滚珠丝杠的精度等级;(2)滚珠丝杠的传动间隙允许值和预加载荷的期望值;(3)载荷条件(静、动载荷)以及载荷允许值;(4)滚珠丝杠的工作寿命;(5)滚珠丝杠的临界转速;(6)滚珠丝杠的刚度;减小滚珠丝杠空回行程的方法,多是采用双螺母结构,使螺母与丝杠之间有一定的预加载荷。这样可以消除传动间隙,提高传动精度与刚度。但是预加载荷会使滚珠丝杠寿命下降,所以,预加载荷不应超过工作载荷的1/3。4.同步带传动同步带传动是综合了普通带传动和链轮链条传动优点的一种新型传动,它在带的工作面及带轮外周上均制有啮合齿,通过带齿与轮齿作啮合传动。为保证带和带轮作无滑动的同步传动,齿形带采用了承载后无弹性变形的高强力材料,无弹性滑动,以保证节距不变。同步带具有传动比准确、传动效率高(可达98%)、节能效果好;能吸振、噪声低、不需要润滑;传动平稳,能高速传动(可达40m/s)、传动比可达10,结构紧凑、维护方便等优点,故在机器人中使用很多。其主要缺点是安装精度要求高、中心距要求严格,同时具有一定的蠕变性。同步带带轮齿形有梯形齿形和圆弧齿形。5.钢带传动钢带传动的特点是钢带与带轮间接触面积大,是无间隙传动、摩擦阻力大,无滑动,结构简单紧凑、运行可靠、噪声低,驱动力矩大、寿命长,钢带无蠕变、传动效率高。6.链传动在机器人中链传动多用于腕传动上,为了减轻机器人末端的重量,一般都将腕关节驱动电机安装在小臂后端或大臂关节处。由于电机距离被传动的腕关节较远,故采用精密套筒滚子链来传动。7.钢丝绳轮传动钢丝绳轮传动具有结构简单、传动刚度大、结构柔软,成本较低等优点。其缺点是带轮较大、安装面积大、加速度不宜太高。2.6.3 设计具体采用方案具体到本设计,手臂部分,由于液压缸实现直接驱动,它既是关节机构,又是动力元件。故不需要中间传动机构,这既简化了结构,同时又提高了精度。而机械手腰部的回转运动采用步进电机驱动,必须采用传动机构来减速和增大扭矩。经分析比较,选择圆柱齿轮传动,为了保证比较高的精度,尽量减小因齿轮传动造成的误差;同时大大增大扭矩,同时较大的降低电机转速,以使机械手的运动平稳,动态性能好。这里只采用一级齿轮传动,采用大的传动比(大于100),齿轮采用高强度、高硬度的材料,高精度加工制造。手爪部分,采用气缸驱动。气缸轴带动手爪的四杆机构形成夹取运动。2.7机械手驱动系统的设计2.7.1机器人各类驱动系统的特点工业机器人的驱动系统,按动力源分为液压、气动和电动三大类。根据需要也可这三种基本类型组合成复合式的驱动系统。这三类基本驱动系统的主要特点如下。1.液压驱动系统由于液压技术是一种比较成熟的技术,它具有动力大、力(或力矩)与惯量比大、快速响应高、易于实现直接驱动等特点。适合于在承载能力大,惯量大以及在防火防爆的环境中工作的机器人。但是,液压系统需要进行能量转换(电能转换成液压能),速度控制多数情况下采用节流调速,效率比电动驱动系统低,液压系统的液体泄露会对环境产生污染,工作噪音也较高。2.气动驱动系统具有速度快,系统结构简单,维修方便、价格低等特点。适用于中、小负荷的机器人中采用。但是因难于实现伺服控制,多用于程序控制的机器人中,如在上、下料和冲压机器人中应用较多。3.电动驱动系统由于低惯量、大转矩的交、直流伺服电机及其配套的伺服驱动器(交流变频器、直流脉冲宽度调制器)的广泛采用,这类驱动系统在机器人中被大量采用。这类驱动系统不需要能量转换,使用方便,噪声较低,控制灵活。大多数电机后面需安装精密的传动机构。直流有刷电机不能直接用于要求防爆的工作环境中,成本上也较其他两种驱动系统高。但因为这类驱动系统优点比较突出,因此在机器人中被广泛的使用。2.7.2工业机器人驱动系统的选择原则设计机器人时,驱动系统的选择,要根据机器人的用途、作业要求、机器人的性能规范、控制功能、维护的复杂程度、运行的功耗、性价比以及现有的条件等综合因素加以考虑。在注意各类驱动系统特点的基础上,综合上述各因素,充分论证其合理性、可行性、经济性及可靠性后进行最终的选择。一般情况下:1.物料搬运(包括上下料)使用的有限点位控制的程序控制机器人,重负荷的选择液压驱动系统,中等负荷的可选电机驱动系统,轻负荷的可选气动驱动系统。冲压机器人多采用气动驱动系统。2.用于点焊和弧焊及喷涂作业的机器人,要求具有点位和轨迹控制功能,需采用伺服驱动系统。只有采用液压或电动伺服系统才能满足要求。点焊、弧焊机器人多采用电动驱动系统。重负荷的任意点位控制的点焊及搬运机器人选用液压驱动系统。2.7.3机器人液压驱动系统 液压系统自1962年在世界上第一台机器人中应用到现在,已在工业机器人中获得了广泛的应用。目前,虽然在中等负荷以下的工业机器人中大量采用电机驱动系统,但是在简易经济型、重型的工业机器人和喷涂机器人中采用液压系统的还仍然占有很大的比例。液压系统在机器人中所起的作用是通过电-液转换元件把控制信号进行功率放大,对液压动力机构进行方向、位置、和速度的控制,进而控制机器人手臂按给定的运动规律动作。液压动力机构多数情况下采用直线液压缸或摆动马达,连续回转的液压马达用得很少。在工业机器人中,中、小功率的液压驱动系统用节流调速的为多,大功率的用容积调速系统。节流调速系统,动态特性好,但是效率低。容积调速系统,动态特性不如前者,但效率高。机器人液压驱动系统包括程序控制和伺服控制两类。1.程序控制机器人的液压系统这类机器人属非伺服控制的机器人,在只有简单搬运作业功能的机器人中,常常采用简易的逻辑控制装置或可编程控制器对机器人实现有限点位的控制。这类机器人的液压系统设计要重视以下方面:(1)液压缸设计:在确保密封性的前提下,尽量选用橡胶与氟化塑料组合的密封件,以减小摩擦阻力,提高液压缸的寿命。(2)定位点的缓冲与制动:因为机器人手臂的运动惯量比较大,在定位点前要加缓冲与制动机构或锁定装置。(3)对惯量比较大的运动轴的液压缸两侧最好加设安全保护回路,防止因碰撞过载而损坏机械结构。(4)液压源应该加蓄能器,以利于多运动轴同时动作或加速运动提供瞬时能量储备。2.伺服控制机器人的液压系统具有点位控制和连续轨迹控制功能的工业机器人,需要采用电-液伺服驱动系统。其电-液转换和功率放大元件有电-液伺服阀,电-液比例阀,电-液脉冲阀等。由以上各类阀件与液压动力机构可组成电-液伺服马达,电-液伺服液压缸,电-液步进马达,电-液步进液压缸,液压回转伺服执行器(RSA-Rotory Serve Actuator)等各种电-液伺服动力机构。根据结构设计的需要,电-液伺服马达和电-液伺服液压缸可以是分离式,也可以是组合成为一体。如果是分离式的连接方式,要尽量缩短连接管路,这样可以减少伺服阀到液压机构间的管道容积,以增大液压固有频率。在机器人的驱动系统中,常用的电-液伺服动力机构是电-液伺服液压缸和电-液伺服摆动马达,也可以用电-液步进马达。液压回转执行器是一种由伺服电机,步进电机或比例电磁铁带动的一个安放在摆动马达或连续回转马达转子内的一个回转滑阀,通过机械反馈,驱动转子运动的一种电-液伺服机构。它可安装在机器人手臂和手腕的关节上,实现直接驱动。它既是关节机构,又是动力元件。2.7.4 机器人气动驱动系统气动机器人采用压缩空气为动力源,一般从工厂的压缩空气站引到机器人作业位置,也可以单独建立小型气源系统。由于气动机器人具有气源使用方便、不污染环境、动作灵活迅速、工作安全可靠、操作维修简便以及适宜在恶劣环境下工作等特点,因此它在冲压加工、注塑及压铸等有毒或高温条件下作业,机床上、下料,仪表及轻工行业中、小型零件的输送和自动装配等作业,食品包装及运输,电子产品输送、自动插接,弹药生产自动化等方面获得大量应用。气动驱动系统在多数情况下是用于实现两位式的或有限点位控制的中、小机器人中的。这类机器人多是圆柱坐标型和直角坐标型或二者的组合型结构;3-5个自由度;负荷在200N以下;速度300-1000mm/s;重复定位精度为+/-0.1-0。5mm。控制装置目前多数选用可编程控制器(PLC)。在易燃、易爆的场合下可采用气动逻辑元件组成控制装置。气动驱动系统大体由以下几部分组成。1.气源 由总压缩空气站提供。气源部分包括空气压缩机,储气罐,气水分离器,调压器,过滤器等。如果没有压缩空气站的条件,可以按机器人及配套的其他气动设备需要配置相应供气量的气源设备。2.气动三联件 由分水滤气器,调压器,油雾器三大件组成,可以是分离式,也可以是三联组装式的,多数情况下用三联组装式结构。不论是由压缩空气站供气还是用单独的气源,气动三联件是必备的。虽然用无润滑气缸可以不用油雾器,但是一般情况下,建议也在气路上装上油雾器,以减少气缸摩擦力,增加使用寿命。3.气动阀 气动阀的种类很多,在工业机器人的气动驱动系统中,常用的阀件有电磁气阀、节流调速阀、减压阀等。4.气动执行机构 多数情况下使用气缸(直线气缸或摆动气缸)。直线气缸分单动式和双动式两类。除个别用单动式气缸外(如手爪机构上用的),多数采用双动气缸。为实现端部缓冲,要选用双向端点位置缓冲的气缸。气缸的结构形式以及与机器人机构的连接方式(如法兰连接,尾部铰接,前端或中间铰接,气缸杆的螺纹连接或铰接等)由设计机器人时根据结构要求而定。气缸的内径,行程大小可根据对机器人的运动分析和动力分析进行计算。为了确保气缸的密封要求,同时又要尽量降低摩擦力,密封材料要选用橡胶和氟化塑料组合的密封环。无接触感应式气缸目前在气动系统中已获得广泛的应用,这种气缸在活塞上装有永久磁铁的磁环,通过磁感应,使在气缸外面安装的非接触磁性接近开关动作发讯,进行位置检测。除了直线气缸外,机器人中用得比较多还有有限角摆动气缸,这种摆动缸多用于手腕机构上。5.制动器 气动机器人的定位问题很大程度上是如何实现停点的制动。气缸活塞的运动速度容许达1.5m/s,如果气缸以1m/s的速度计算,电磁气阀以较大关闭时间70ms计,那么气缸活塞两个停点的距离约为70mm,两个停点的步长应大于这个数值。对于小流量的电磁气阀,吸合关闭时间较小,停点的步长也要相应缩短。因此对机器人一个单自由度而言,停点数目最多6-9个。为增加定位点数,除采用多位置气缸外可采用制动的方法还有:反压制动,制动装置制动。6.限位器 气动机器人各运动轴的制动和定位点到位发讯,可由编程器发指令,或由限位开关发讯。根据要求和条件,如果选用无接触感应式气缸,其限位开关是无接触接近开关,这种开关的反映时间小于20ms,在机器人中应用比较理想。当气缸活塞运动到定位点时,为保证定位精度,需要将运动轴锁紧。常用的限位机构是由电磁阀控制的气缸带动锁紧机构(插锁,滑块等)将机器人运动机构锁定。再启动时,事先打开锁紧机构。2.7.5机器人电动驱动系统这些年来,针对机器人,数控机床等自动机械而开发的各种类型的伺服电动机及伺服驱动器的大量出现,为机器人驱动系统的更新创造了条件。由于高起动力矩、大转矩低惯量的交、直流电机在机器人中的应用,因此一般情况下,负重在100kg以下的工业机器人大多数采用电动驱动系统。其驱动原理方块图如下所示:在机器人驱动系统中应用的电动机大致可分为如下类型:小惯量永磁直流伺服电动机,有刷绕组永磁直流伺服电动机,大惯量永磁直流伺服电动机(力矩电机),反应式步进电机,同步式交流伺服电动机,异步式交流伺服电动机。速度传感器多数用的是测速发电机,位置传感器多数用光电编码器。伺服电动机可与测速发电机、光电编码器、制动器、减速器相结合,实现部分组合、由几种组合或全部组合,形成伺服电动机驱动单元。为了提高机器人的传动精度,国外近几年开发了直接驱动电动机,并将多级旋转变压器组合在一起,这种旋转变压器每转可达40-60万个脉冲,这种直接驱动的电机(DD驱动电机)在快速高精度定位的装配机器人中已经得到应用。1.机器人驱动系统电机的选择机器人的驱动系统电机的选择要根据机器人的用途、功能、结构特点,结合各类电机自身的特点、性能、结构特点以及性能价格比等综合考虑进行。根据机器人各运动轴所计算的、要求电机的转速、负载额定力矩、加减速特性、额定功率、加速功率等参数选择电机型号。有关各类驱动电动机主要特点及性能、结构特点、用途及使用范围、适用的驱动器见表2-1:表2-1名 称主要特点及性能结构特点用途及使用范围驱动器小惯量直流永磁伺服电动机电机的惯量小,理论加速度大,快速反应性好,低速性好,调速比可达1:10e4范围,但低速输出力矩不大。转子直径小,惯量小适用于对快速性要求严格而负载力矩不大的场合直流PWM伺服驱动器SCR变压驱动器有刷绕组永磁直流伺服电动机转动惯量小,快速响应性能好;转子无铁损,效率高;换向性能好,寿命长;负载波动对转速影响小,输出力矩平稳。无铁心,具有轴向平面间隙可频繁起制动、正反转工作,响应迅速,适用于机器人,数控等直流PWM伺服驱动器,SCR变压驱动器大惯量永磁直流伺服电动机输出力矩大,转矩波动小,机械特性硬度大,可以长时间工作在堵转条件下又称力矩电机,其转子较粗适用于驱动力矩较大的场合,因可不用齿轮传动,消除了齿轮间隙直流PWM伺服驱动器,SCR变压驱动器反应步进电机将电脉冲信号直接转换成转角,转角与脉冲数成正比,输出力矩也较大电机转子无转租,由永磁体构成转子磁极用于数字系统中作为执行元件,如数控机床、机器人;开环控制直流PWM伺服驱动器SCR变压驱动器同步交流伺服电动机转速与定子绕组所建立的旋转磁场严格同步;从低度到高速,定子绕组可通过大电流,故起、制动转矩不降低,可频繁起、制动转子由永久磁铁做成,定子有三相,转子比较细主要用于中小容量的伺服驱动系统中,如数控、机器人等系统中交流PWM变频调速器异步交流伺服电动机转速永远低于定子绕组所建立的旋转磁场,机构简单,容量大,价格低定子由对称三相绕组组成用于数控机床主轴等容量大的场合交流PWM变频调速器2.机器人电动驱动系统伺服驱动器(1)直流电机伺服驱动器直流伺服电机驱动器目前多采用脉冲宽度调制(PWM)伺服驱动器。其电源电压为固定不变值,由大功率三极管作为开关元件,以固定的开关频率动作,但其脉冲宽度可以随电路控制而改变,改变了脉冲宽度也就可以改变加在电机电枢两端的平均电压,从而改变了电机的转速。这种伺服驱动器一般由电流内环和速度外环组成。末级采用大功率三极管构成桥式开关电路。PWM伺服驱动器具有调速范围宽、低速特性好,响应快、效率高、过载能力强等特点。目前已广泛应用于各类数控机床、工业机器人及其它机电一体化产品中用做直流伺服电机的驱动。(2) 步进电机驱动器(3) 步进电机的控制装置主要包括脉冲发生器,环行分配器和功率放大器等几部分组成。脉冲发生器可以按照起、制动及调速要求改变频率、以控制步进电机。环行分配器是控制步进电机各绕组按一定的次序通过的环节。它的作用是把脉冲发生器送来的一系列脉冲信号按照一定的循环规律依次分配给各绕组,以使步进电机按着一定的规律运动。功率放大器的作用是将环行分配器输出的毫安级电流放大成安培级电流以驱动步进电机。目前功率放大器多采用高低压驱动电路。这种电路有高、低压二组电源。当绕组刚通电瞬间让绕组接通高电压,从而使各相电流迅速建立。而当达到步进电机额定电流时仅以低电压给各相绕组供电。高电压加入的时间长短由控制电路来实现。2.7.6设计具体采用方案具体到本设计,在分析了具体工作要求后,综合考虑各个因素。机械手腰部的旋转运动需要一定的定位控制精度,故采用步进电机驱动来实现;因为手臂重量较大,故大小臂均采用液压驱动;要求水平手臂具有伺服定位能力,故采用电液伺服液压缸进行驱动。而手爪的张开和夹紧通过气缸驱动来实现,即手爪在气缸推力作用下使手爪张开和闭合。2.8 机器人手臂的平衡机构设计直角坐标型、圆柱坐标型和球坐标型机器人可以通过合理布局,优化设计结构,使得手臂本身可能达到平衡。关节机器人手臂一般都需要平衡装置,以减小驱动器的负荷,同时缩短启动时间。2.8.1机器人平衡机构的形式通常,机器人所采用的平衡机构主要有以下几种:1.配重平衡机构这种平衡装置结构简单,平衡效果好,易于调整,工作可靠,但增加了机器人手臂的惯量与关节轴的载荷。一般在机器人手臂的不平衡力矩比较小的情况下采用这种平衡机构。2.弹簧平衡机构弹簧平衡机构,机构简单、造价低、工作可靠、平衡效果好、易维修,因此应用广泛。3.活塞推杆平衡机构活塞式平衡系统有液压和气动两种:液压平衡系统平衡力大,体积小,有一定的阻尼作用;气动平衡系统,具有很好的阻尼作用,但体积比较大。活塞式平衡需要配备有专门的液压或气动装置,系统复杂,因此造价高,设计、安装和调试都增加了难度,但是平衡效果好。用于配重平衡、弹簧平衡满足不了工作要求的场合。2.8.2设计具体采用的方案因为本设计机械手采用关节型的结构,而且在手臂的结构设计以及整个机械手的设计和布局中都重点考虑了机械手手臂的平衡问题,通过合理布局,优化设计结构,使得手臂本身尽可能达到平衡。第3章 理论分析和设计计算3.1液压传动系统设计计算3.1.1确定液压系统基本方案液压执行元件大体分为液压缸和液压马达,前者实现直线运动,后者实现回转运动。二者的特点及适用场合见表3-1:表3-1名 称特 点适 用 场 合双活塞杆液压缸双向对称双向工作的往复场合单活塞杆液压缸有效工作面积大、双向不对称往返不对称的直线运动,差动连接可实现快进柱塞缸结构简单单向工作,靠重力或其它外力返回摆动缸单叶片式小于360双叶片式小于180小于360的摆动小于180的摆动齿轮马达结构简单、价格便宜高转速、低转矩的回转运动叶片马达体积小、转动惯量小高速低转矩、动作灵敏的回转运动摆线齿轮马达体积小、输出转矩大低速、小功率大转矩的回转运动轴向柱塞马达运动平稳、转矩大、转速范围宽大转矩的回转运动径向柱塞马达转速低,结构复杂,输出转矩大低速大转矩回转运动本设计因为机械手的形式为关节形式,具有4个自由度,两个个转动,两个移动自由度。同时考虑机械手的工作载荷和工作现场环境对机械手布局以及定位精度的具体要求以及计算机的控制的因素,腰部的回转以及腕部的回转用电机驱动实现,剩下的两个运动均为直线运动。因此,机械手的大臂和小臂都采用单活塞杆液压缸,来实现往复运动。 3.1.2确定液压系统的主要参数液压系统的主要参数是压力和流量,他们是设计液压系统,选择液压元件的主要依据。压力决定于外载荷,流量取决于液压执行元件的运动速度和结构尺寸。1.计算液压缸的总机械载荷根据机构的工作情况液压缸所受的总机械载荷为 (3-1)式中, -为外加的载荷,因为水平方无外载荷,故为0;-为活塞上所受的惯性力;-为密封阻力;-为导向装置的摩擦阻力;-为回油被压形成的阻力;(1)的计算 (3-2)式中, -为液压缸所要移动的总重量,取为100KG;-为重力加速度, ;-为速度变化量;-启动或制动时间,一般为0.010.5,取0.2s将各值带入上式,得:=1.02(2)的计算 (3-3)式中,-克服液压缸密封件摩擦阻力所需空载压力,如该液压缸工作压力16 ,查相关手册取=0.2 ;-为进油工作腔有效面积; 启动时: 565N运动时: 283N(3)的计算机械手水平方向上有两个导杆,内导杆和外导套之间的摩擦力为 (3-4)式中,-为机械手和所操作工件的总重量,取为100KG;-为摩擦系数,取f=0.1;带入数据计算得: =98(4)的计算回油背压形成的阻力按下式计算 (3-5)式中,-为回油背压,一般为0.30.5 ,取=0.3 -为有杆腔活塞面积,考虑两边差动比为2;将各值带入上式有,分析液压缸各工作阶段受力情况,作用在活塞上的总机械载荷为2.液压缸主要参数的确定 针对本设计是一个机械手的特点考虑,机械手系统的刚度及其稳定性是很重要的。因此,先从刚度角度进行液压缸缸径的选择,以尽量优先保证机械手的结构和运动的稳定性、安全性。至于液压缸的工作压力和缸的工作速度,放在液压系统设计阶段,通过外部的液压回路、采用合适的调速回路和元件来实现。经过仔细分析,综合考虑各方面的因素,初步确定各液压缸的基本参数如下;表3-3大臂液压缸参数缸内径壁厚杆直径行程工作压力4010254002臂液压缸主要承受轴向力,同时液压泵也作为臂部机构。它既是关节机构,又是动力元件。表3-4 小臂液压缸参数缸内径壁厚杆直径行程工作压力4010251001大臂液压泵选用2个,小臂液压泵选用2个。3.1.3计算和选择液压元件1.液压泵的计算(1)确定液压泵的实际工作压力 (3-12)式中,-计算工作压力,前以定为; -对于进油路采用调速阀的系统,可估为(0.51.5),这里取为1。因此,可以确定液压泵的实际工作压力为 (3-13)(2)确定液压泵的流量 (3-14)式中,-为泄露因数,取1.1;-为机械手工作时最大流量。 (3-15)经计算得 =3.140带入上式得 (3)确定液压泵电机的功率 (3-16)式中,-为最大运动速度下所需的流量,同前,取为3.140;-液压泵实际工作压力,5;-为液压泵总效率,取为0.8;带入数据计算得: =。2.控制元件的选择根据系统最高工作压力和通过该阀的最大流量,在标准元件的产品样本中选取各控制元件。这部分在考虑具体的作业时根据详细的要求再结合具体情况进行详细,这里暂从略。3.2 电机选型有关参数计算3.2.1有关参数的计算1.若传动负载作回转运动负载额定功率: (3-17)负载加速功率: (3-18)负载力矩(折算到电机轴): (3-19)负载GD(折算到电机轴): (3-20)起动时间: (3-21)制动时间: (3-22) 式中,-为额定功率,KW;-为加速功率,KW;-为负载轴回转速度,r/min;-为电机轴回转速度,r/min;-为负载的速度,m/min;-为减速机效率;-为摩擦系数;-为负载转矩(负载轴),;-为电机启动最大转矩,;-为负载转矩(折算到电机轴上),;-为负载的,;-为负载(折算到电机轴上),;-为电机的,;具体到本设计,因为步进电机是驱动腰部的回转,传递运动形式属于第二种。下面进行具体的计算。因为腰部回转运动只存在摩擦力矩,在回转圆周方向上不存在其他的转矩,则在回转轴上有; (3-23)式中,-为滚动轴承摩擦系数,取0.005;-为机械手本身与负载的重量之和,取100;-为回转轴上传动大齿轮分度圆半径,R=240;带入数据,计算得=0.12; 同时,腰部回转速度定为=5r/min;传动比定为1/120;且, 带入数据得:=10.45667。将其带入上式,得: 启动时间 ; 制动时间 ;折算到电机轴上的负载转矩为:。3.2.2电机型号的选择1.腰部电机型号选择根据以上结果,综合考虑各种因素,选择国产北京和利时电机技术有限公司(原北京四通电机公司)的步进电机,具体型号为:110BYG550B-SAKRMA-0301 或 110BYG550B-SAKRMT-0301 或 110BYG550B-BAKRMT-0301,该步进电机高转矩,低振动,综合性能很好。下图为110BYG550B-SAKRMA-0301型步进电机矩频特性曲线和相关技术参数。驱动方式:升频升压; 步距角:0.36; 其中步距角0.36,同时因为腰部齿轮传动比为1:120,步进电机经过减速后传递到回转轴,回转轴实际的步距角将为电机实际步距角的1/120(理论上),虽然实际上存在着间隙和齿轮传动非线性误差,实际回转轴的最小步距角也仍然是很小的,故其精度是相当高的,完全能满足机械手上下料的定位精度要求。图3-2所选电机相关参数图3-3 110BYG550B-SAKRMA-0301步进电机的矩频特性曲线2.臂部电机
