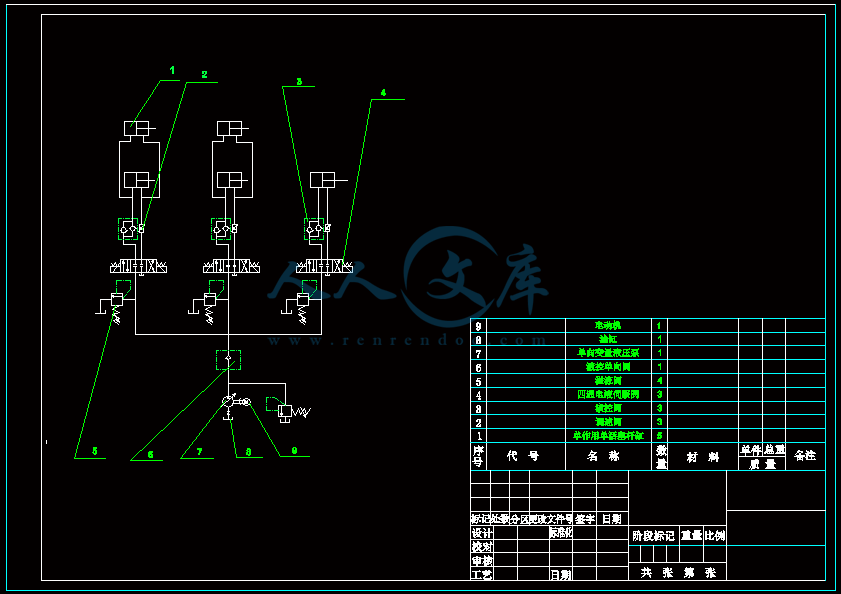

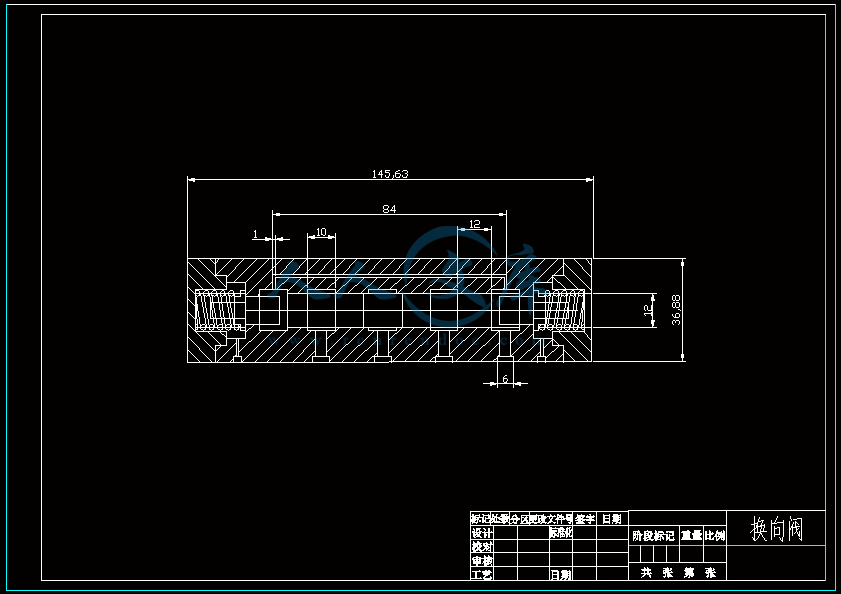

中 北 大 学 信 息 商 务 学 院毕业设计任务书系 名：机械工程专 业：机械设计制造及其自动化学 生 姓 名：高世成学 号：12020144X10设 计 题 目： 矿用掘进机截割部液压系统设计起 迄 日 期: 2016年2月29日 2016年6月10日指 导 教 师:董磊系 主 任:暴建岗发任务书日期: 2016 年 2 月 28 日毕 业 设 计 任 务 书1毕业设计的任务和要求：由于液压系统承载力大，所以液压系统是煤矿机械中最为重要的驱动系统之一。悬臂式掘进机的截割煤的工作均由液压系统来驱动完成。因此，对液压系统的设计是悬臂式掘进机设计工作中重要的一项内容。本课题要求首先根据掘进机液压系统设计要求，对其工况和结构进行分析，建立牵引速度流量特征方程，确定液压系统各元件参数，绘制液压系统原理图。2毕业设计的具体工作内容：（1）原始数据：采用油泵开式系统，对油缸的速度实行容积调速。主要执行机构的运动方式为上升、下降、左摆、右摆和推进。切割头牵引速度6 m/min。执行元件负载特性为基本均匀等幅脉动牵引力。最大牵引力为Fmax15 t。工作性能要求：a） 精度，速度精度/不小于5%b） 系统总效率不小于75%c） 系统正常工作时油温不大于75d） 系统操作在控制室完成，应有过压过热、油位保护及信号显示。e） 液压系统的工作性质：间断工作，连续时间不超过4小时。（2）根据平衡方程、额定压力计算，建立牵引速度流量特征方程。（3）确定液压系统元件参数并选择合适的元件，包括泵、电机、液压油缸等。（4）绘制液压系统原理图。毕 业 设 计 任 务 书3对毕业设计成果的要求：（1）毕业设计说明书，内容须包括详细的液压系统计算说明（2）液压系统原理图1张（3）升降油缸零件图1张，换向阀零件图1张（4）相关外文文献翻译1份4毕业设计工作进度计划：起 迄 日 期工 作 内 容2016年2月29日 3月10日3月11日 4月 1 日4月 2 日 5月 1 日5月 2 日 6月 7 日6月 8 日 6月10日文献检索、撰写开题报告系统额定压力计算，建立牵引速度流量特征方程确
