摘 要
此次设计是对倒挡变速叉零件的加工工艺和夹具设计，其零件为锻件，具有体积小，零件复杂的特点，由于面比孔易加工，在制定工艺规程时，就先加工面，再以面为基准来加工其它，其中各工序夹具都采用专用夹具,并以操作简单的手动夹紧方式夹紧，其机构设计简单，方便且能满足要求。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词 倒挡变速叉，加工工艺，专用夹具，设计
Abstract
This design is to dials forks the components the processing craft and the jig design, its components are the forging, has the volume to be small, components complex characteristic,Because the surface is easier than the hole to process, when formulation technological process, first the machined surface, then processes other take the surface as the datum,In which various working procedures jig all uses the unit clamp, special regarding processes the big end of hole, the trough and drills the capitellum hole incline eyelet in the working procedure, Chooses locate mode which two sells at the same time, and operates the simple manual clamp way clamp, its organization design is simple, the convenience also can satisfy the request.
Key words： Dials the fork, the processing craft, unit clamp, design
目 录
摘 要 I
Abstract II
目 录 III
序 言 4
第1章 零件的分析 5
1.1 零件的作用 5
1.2 零件的工艺分析 5
第2章 工艺规程的设计 7
2.1 确定毛坯的制造形式 7
2.2 基准的选择 7
2.3制定工艺路线 8
2.4 倒挡变速叉的偏差计算 9
2.5 切削用量以及机床的确定 10
第3章 铣两端面设计 17
3.1 设计要求 17
3.2 夹具设计 17
3.2.1 定位基准的选择 17
3.2.2 切削力及夹紧力的计算 17
3.3 夹具的夹紧装置和定位装置 17
3.4定位误差的分析 19
3.5 确定夹具体结构和总体结构 19
3.6 夹具设计及操作的简要说明 20
总结与展望 21
参考文献 22
致 谢 24
序 言
机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
倒档倒挡变速叉工工艺规程及夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行毕业设计之后的下一个教学环节。正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。
本次设计水平有限，其中难免有缺点错误，敬请老师们批评指正。
第1章 零件的分析
1.1 零件的作用
题目所给的是变速箱中的倒挡变速叉，它的主要作用是推动倒档齿轮向输入轴传动齿轮移动并与之啮合，使汽车实现倒行。再换倒档时，拨叉将受到较大的冲击。
1.2 零件的工艺分析
该拨叉为精密铸件，铸造表面光洁，平整，无裂痕，毛刺，分层，缩孔，缩松等铸造缺陷。
从零件图上看，该零件是典型的叉架类零件，结构比较复杂，形位精度要求不算高。为大批量生产的铸件。其主要加工的有16的孔表面粗糙度为Ra1.6um，斜脚面尺寸要求公差尺寸为自由公差，表面粗糙度为Ra3.2m并保证与16轴线的垂直度为0.10；R34面粗糙度为Ra3.2um，表面要求淬火处理，硬度要求为45~53HRC。通过分析该零件，其布局合理，虽结构复杂，但加工要求比较容易保证，我们通过专用夹具可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。

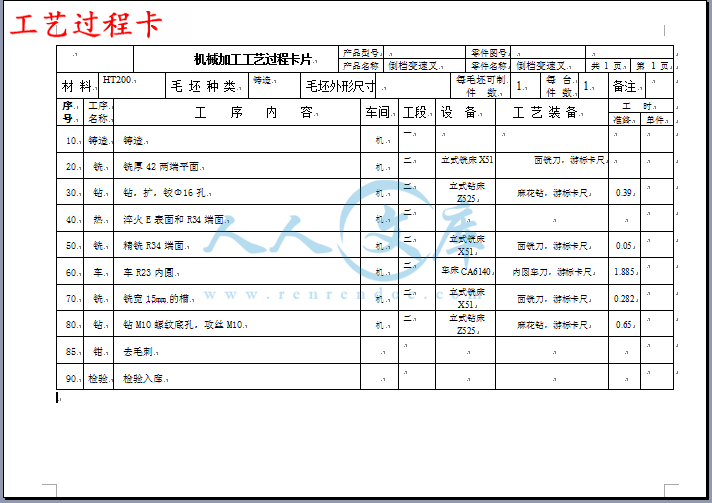

5个加工表面分别是：
（1）Φ16孔的上端面;
（2）加工φ16的孔内表面；
（3）拨叉两端面，保证尺寸9±0.15；
（4）钻，扩，铰螺纹孔；
（5）加工R50圆弧槽
