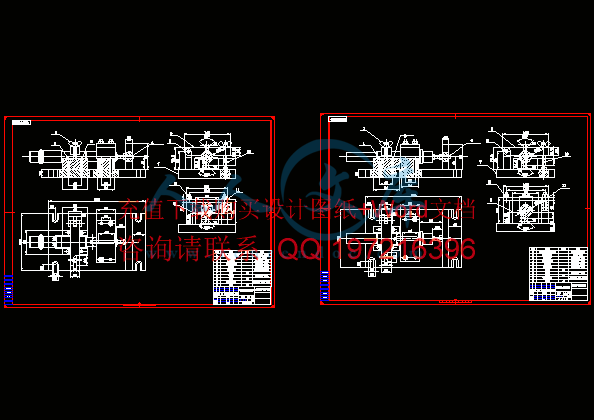

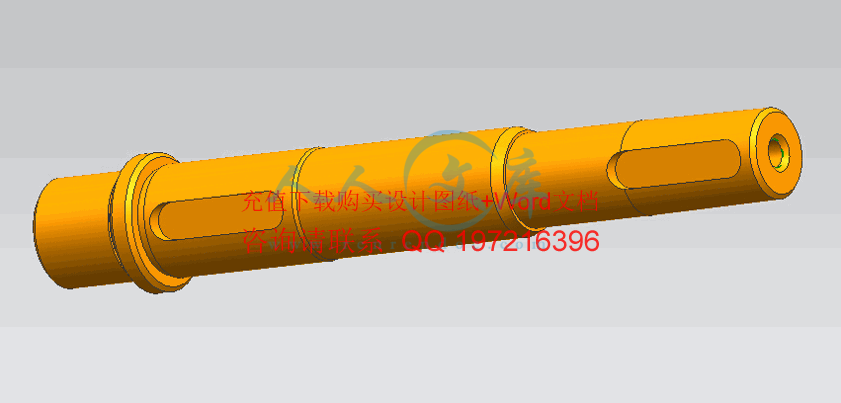

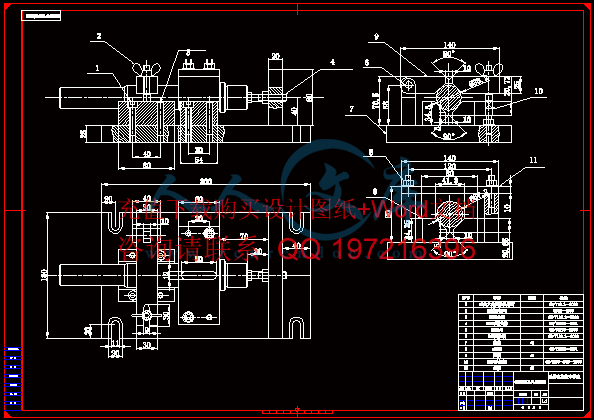

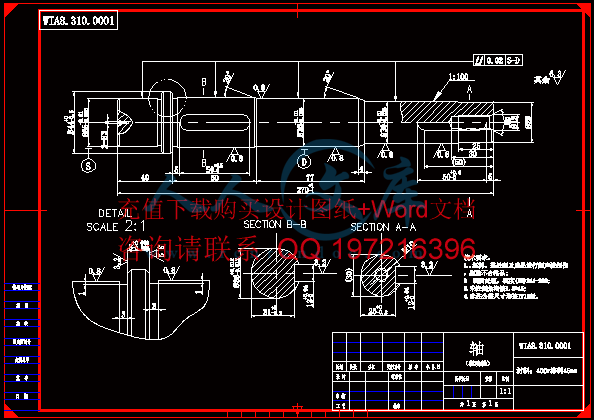

WIA8.310.0001驱动轴工艺及铣键槽夹具设计（全套含CAD图纸）
收藏
资源目录
压缩包内文档预览：
编号：1921746
类型：共享资源
大小：6.48MB
格式：ZIP
上传时间：2017-10-16
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
25
积分
- 关 键 词：
-
wia8
驱动
工艺
键槽
夹具
设计
全套
cad
图纸
- 资源描述：
-
- 内容简介：
-
企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 金切 020 车 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 卧式车床 1 夹具编号 夹具名称 切削液 三爪卡盘 工位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 锻成 49 278 编制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 金切 050 车 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 卧式车床 1 夹具编号 夹具名称 切削液 三爪卡盘 工位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 三爪装夹左端，车右端面留余量 3偏刀 560 156 1 2 车外圆至 38 230偏刀 450 138 制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 金切 060 车 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 卧式车床 1 夹具编号 夹具名称 切削液 三爪卡盘 工位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 三爪装夹左端，车钻 12 60顶尖孔 12 中心钻 1120 22 2 车钻 30 头 320 14 制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 金切 070 车 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 卧式车床 1 夹具编号 夹具名称 切削液 三爪卡盘 工 位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 掉头三爪装夹右端，车左端面留余量 3偏刀 560 156 1 2 车外圆至 48 40偏刀 560 156 3 车外圆至 39 32偏刀 400 123 4 割槽 333尺寸 割槽刀 560 150 动 5 割槽 334尺寸 割槽刀 560 150 动 制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 金切 080 钻 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 卧式车床 1 夹具编号 夹具名称 切削液 三爪卡盘 工位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 三爪装夹右端，车钻 3 顶尖孔 3 中心钻 1400 22 制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 金切 090 车 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 卧式车床 1 夹具编号 夹具名称 切削液 三爪卡盘 工位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 掉头三爪装夹左端，车右端面留余量 偏刀 710 138 制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 钳 110 车 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 卧式车床 1 夹具编号 夹具名称 切削液 三爪卡盘 工位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 掉头三爪装夹右端，车 左端面留余量 左偏刀 710 138 2 车 44 8尺寸 左偏刀 1120 156 1 3 车外园至 29偏刀 1400 176 4 车三处 45倒角至尺寸 左偏刀 1400 176 编制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 钳 120 车 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 卧式车床 1 夹具编号 夹具名称 切削液 工位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 掉头双顶尖装夹，车 36 外圆表面，偏刀 1400 176 2 车 35 外圆表面，留单面余量 偏刀 1400 176 3 车 30 外圆表面，留单面余量 偏刀 1400 156 4 车两处 20倒角至尺寸 左偏刀 1400 156 05 车 45倒角至尺寸 左偏刀 1400 156 编制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处 数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 钳 130 铣 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 立式铣床 1 夹具编号 夹具名称 切削液 工位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 铣键槽夹具装夹，铣 10 50 槽至尺寸 10 立铣刀、 300 95 2 铣键槽夹具装夹，铣 12 50槽至尺寸 12 键槽铣刀 490 65 制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 钳 150 磨 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 1 夹具编号 夹具名称 切削液 工位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 去泥芯 02 三爪装夹左端，车右 端面保证总长 270偏刀 1400 156 3 掉头三爪装夹右端，车左端面保证总长 270偏刀 1400 156 制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 金切 170 磨 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 1 夹具编号 夹具名称 切削液 工位夹具编号 工 位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 双顶尖装夹，磨 36 外圆表面，砂轮 1670 1854 30 5 2 磨 35 外圆表面，留单面余量 砂轮 1670 1854 30 5 3 磨 30 外圆表面，留单面余量 砂轮 1670 1854 30 5 制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件 名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 金切 180 磨 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 1 夹具编号 夹具名称 切削液 工位夹具编号 工位器具名称 工序工时 准终 单件 工步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 掉头双顶尖装夹，磨 35 32 尺寸 圆砂轮 1670 1865 25 18 制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 金切 190 磨 40 坯种类 毛坯外形尺寸 每毛坯可制作数 每台件数 锻件 49 278 1 设备名称 设备型号 设备编号 同时加工件数 1 夹具编号 夹具名称 切削液 工位夹具编号 工位器具名称 工序工时 准终 单件 工 步号 工步名称 工艺装备 主轴转速 (r/切削速度(m/进给量(mm/r) 背吃刀量 (进给次数 工时 /动 单件 01 掉头双顶尖装夹，磨 36 外圆表面至尺寸 圆砂轮 1670 1865 25 4 2 磨 35 外圆表面至尺寸 圆砂轮 1670 1865 25 4 3 磨 30 外圆表面至尺寸 圆砂轮 1670 1865 25 4 制 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 企业名称 机械加工工序卡 产品型号 件图号 产品名称 直齿减速箱 零件名称 驱动轴 共 页 第 页 车间 工序号 工序名称 材料牌号 金切 200 磨 40
