1 引言

　　　本次设计是在我们学完了大学的机械制造、机械工艺学基础课之后进行的课程设计。其目的在于：

　　　1．巩固我们在大学里所学的知识，也是对以前所学知识的综合性的检验；

　　　2．加强我们查阅资料的能力，熟悉有关资料；

　　　3．树立正确的设计思想，掌握设计方法，培养我们的实际工作能力；

　　　4．通过对气门摇臂轴支座的机械制造工艺设计，使我们在机械制造工艺规程设计，工艺方案论证，机械加工余量计算，工艺尺寸的确定，编写技术文件及查阅技术文献等各个方面受到一次综合性的训练。初步具备设计一个中等复杂程度零件的工艺规程的能力。

　　　5.能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟定夹具设计方案，完成夹具结构设计，初步具备设计出高效，省力，经济合理并能保证加工质量的专用夹具的能力。

　　　6．通过零件图，装配图绘制，使我们对于AutoCAD绘图软件的使用能得到进一步的提高。

2  气门摇臂轴支座的机械加工工艺规程设计

2.1.零件的工艺分析及生产类型的确定

　　2.1.1零件的作用

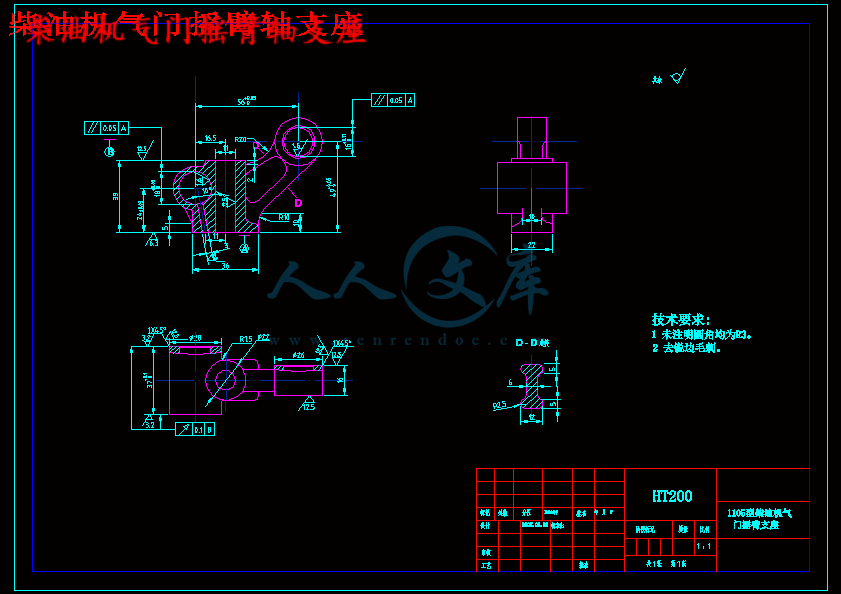

本设计所设计的零件是1105柴油机中摇臂结合部的气门摇臂轴支座，它是柴油机上气门控制系统的一个重要零件。直径为18mm的孔用来装配摇臂轴，轴的两端各安装一进、排气气门摇臂。直径为16mm的孔内装一个减压轴，用于降低汽缸内压力，便于启动柴油机。两孔间距56mm，可以保证减压轴在摇臂上打开气门，实现减压。两孔要求的表面粗糙度和位置精度较高，工作时会和轴相配合工作，起到支撑的作用，直径11的孔用M10的螺杆与汽缸盖相连，直径3的孔用来排油
