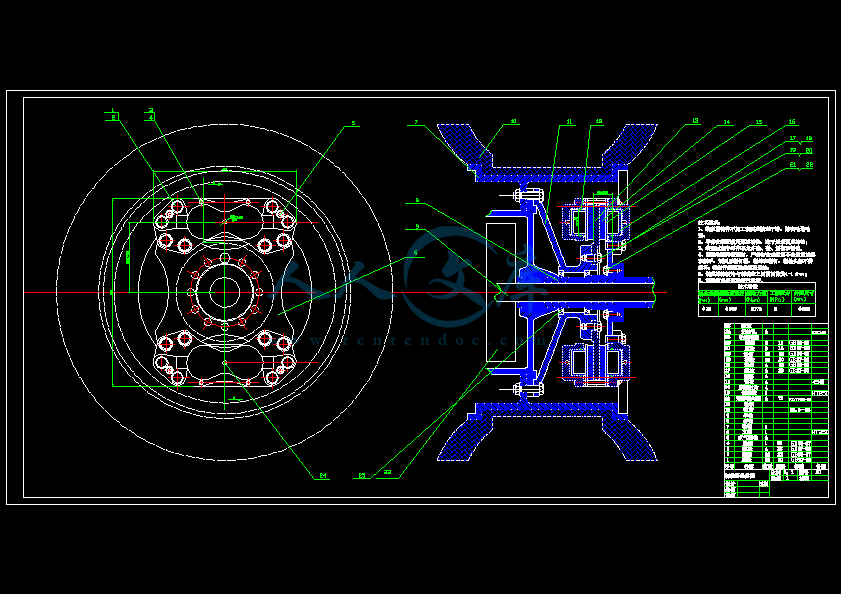

汽车盘式制动器的机械结构设计【含CAD图纸、说明书】
收藏
资源目录
压缩包内文档预览：(预览前20页/共52页)
编号：19668248
类型：共享资源
大小：961.43KB
格式：ZIP
上传时间：2019-06-03
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
含CAD图纸、说明书
汽车盘式制动器
CAD图纸】
盘式制动器的结构
CAD 图纸
盘式制动器结构设计【
含CAD图纸
盘式制动器
制动器的结构
CAD图纸】【
含CAD图纸】
盘式制动器的设计
- 资源描述：
-
- 内容简介：
-
毕业设计（论文）汽车制动器设计汽车制动器设计摘要制动器是制动系统的重要组成部分，本论文主要介绍了制动器设计。从盘式和鼓式制动器的结构与性能对比入手，考虑到盘式制动器制动效能更好，且尺寸和质量都相对较小，散热性能好，且所设计商务车的发动机转矩和功率较大，车速较高，整体性能较好，属于中高档车，故本设计前后轮均选用了浮盘式制动器。基本结构选定后本论文对制动器展开了以下设计。第一制动系的参数：包括制动力分配系数、同步附着系数、制动强度、附着系数利用率以及最大制动力矩等参数的选择计算；第二制动器及其零部件：制动盘、制动钳体、摩擦衬块等制动器零部件的尺寸计算与材料选择；第三驻车制动：本设计选用了后轮驻车制动，在后轮盘式制动器上加装了驻车制动的机械结构；第四制动驱动机构：制动轮缸、制动主缸、以及踏板行程的设计计算。关键词：制动器,盘式制动器,机械结构,制动力AbstractBrakes are an important part of the braking system, this paper introduces the brake design. Starting from the structure and performance comparison disc and drum brakes, disc brakes braking efficiency taking into account the better, and the size and quality are relatively small, good thermal performance, and the design of commercial vehicle engine torque and power than the large, higher speed, better overall performance, are in high-end cars, so the design front and rear wheels are made of a floating disc brakes.The basic structure of the present paper is selected after the brake started following design. Parameters of the first brake system include: braking force distribution coefficient, synchronization adhesion coefficient, brake strength, adhesion coefficient utilization, and selecting the maximum braking torque parameters of computation; the second brake parts and components: brake disc system sizing and material selection caliper body, the friction pads and other brake parts; thirdly Parking brake: This design uses a rear parking brake, rear disc brakes installed on the parking brake mechanical structure; fourth brake drive mechanism: brake wheel cylinders, brake master cylinder, and the pedal stroke design calculations.Keywords: brakes, disc brakes, mechanical structure, the braking force目录摘要IAbstractII前 言1第1章 盘式制动器概述71.1 盘式制动器结构形式简介71.2 盘式制动器的优缺点81.3 盘式制动器原理及特点91.4 盘式制动器的主要元件111.4.1制动盘111.4.2制动摩擦衬块121.5 盘式制动器操纵机构13第2章 盘式制动器设计152.1 制动器设计中的分析152.2 制动器的基本参数162.2.1先确定制动力矩162.2.2确定摩擦盘尺寸162.2.3制动器的磨损验算172.2.4踏板操纵力182.2.5踏板操纵行程Sc计算222.3 制动器操纵机构设计23第3章 盘式制动器摩擦盘的设计243.1 摩擦盘结构243.2 摩擦材料类型25第4章 盘式制动器压盘的设计274.1 压盘的结构274.2 压盘的球槽28第5章 盘式制动器弹簧295.1圆柱螺旋弹簧的结构形式295.2 圆柱螺旋弹簧的制造305.3 圆柱螺旋弹簧参数31第6章 盘式制动器花键设计326.1 花键的类型、特点和应用326.2 花键参数的确定与强度校核326.3 制动驱动机构的结构形式选择与设计计算346.3.1制动驱动机构的结构型式选择346.3.2制动管路的多回路系统416.3.3液压制动驱动机构的设计计算421制动轮缸直径与工作容积422制动主缸直径与工作容积443制动踏板力与踏板行程45第7章 制动性能分析487.1.1 制动效能487.2 制动效能的恒定性497.3 制动时汽车的方向稳定性49结 论51参考文献52致 谢54- 47 -前 言课题研究的目的及意义：汽车的设计与生产涉及到许多领域，其独有的安全性、经济性、舒适性等众多指标，也对设计提出了更高的要求。汽车制动系统是汽车行驶的一个重要主动安全系统，其性能的好坏对汽车的行驶安全有着重要影响。随着汽车的形式速度和路面情况复杂程度的提高，更加需要高性能.长寿命的制动系统。其性能的好坏对汽车的行驶安全有着重要影响，如果此系统不能正常工作，车上的驾驶员和乘客将会受到车祸的伤害。鉴于制动系统的重要性，本次设计的主要内容就是运输车辆中的制动器，目前广泛使用的是摩擦式制动器，摩擦式制动器就其摩擦副的结构形式可分成鼓式、盘式和带式三种。其中盘式制动器较为广泛。盘式制动器的摩擦力产生于同汽车固定部位相连的部件与一个或几个制动盘两端面之间。其中摩擦材料仅能覆盖制动盘工作表面的一小部分的盘式制动器称为钳盘式制动器；摩擦材料覆盖制动盘全部工作表面盘式制动器称为全盘式制动器。现代汽车中以单盘单钳式的钳盘式制动器应用最为广泛，仅有个别大吨位矿用自卸车采用单盘三钳和双盘单钳的钳盘式制动器，以及全盘式制动器。钳盘制动器和浮钳盘式制动器。式制动器分为定钳盘式定钳盘式为制动钳固定在制动盘两侧，且在其两侧均设有加压机构。浮钳盘式制动器仅在制动盘一侧设有加压机构的制动钳，借其本身的浮动，而在制动盘的另一侧产生压紧力。又分为制动钳可相对于制动钳可相对于制动盘轴向滑动钳盘式制动器；与制动钳可在垂直于制动盘的平面内摆动的摆动钳盘式制动器。汽车的设计与生产涉及到许多领域，其独有的安全性、经济性、舒适性等众多指标，也对设计提出了更高的要求。汽车制动系统是汽车行驶的一个重要主动安全系统，其性能的好坏对汽车的行驶安全有着重要影响。随着汽车的形式速度和路面情况复杂程度的提高，更加需要高性能、长寿命的制动系统。其性能的好坏对汽车的行驶安全有着重要影响，如果此系统不能正常工作，车上的驾驶员和乘客将会受到车祸的伤害。汽车是现代交通工具中用得最多、最普遍、也是运用得最方便的交通工具。汽车制动系统是汽车底盘上的一个重要系统，它是制约汽车运动的装置，而制动器又是制动系中直接作用制约汽车运动的一个关键装置，是汽车上最重要的安全件。汽车的制动性能直接影响汽车的行驶安全性。随着公路业的迅速发展和车流密度的日益增大，人们对安全性、可靠性的要求越来越高，为保证人身和车辆安全，必须为汽车配备十分可靠的制动系统。车辆在形式过程中要频繁进行制动操作，由于制动性能的好坏直接关系到交通和人身安全，因此制动性能是车辆非常重要的性能之一，改善汽车的制动性能始终是汽车设计制造和使用部门的重要任务。现代汽车普遍采用的摩擦式制动器的实际工作性能是整个制动系中最复杂、最不稳定的因素，因此改进制动器机构、解决制约其性能的突出问题具有非常重要的意义。汽车制动器的国内外现状及发展趋势：对制动器的早期研究侧重于试验研究其摩擦特性，随着用户对其制动性能和使用寿命要求的不断提高，有关其基础理论与应用方面的研究也在深入进行。目前，汽车所用的制动器几乎都是摩擦式的，可分为鼓式和盘式两大类。盘式制动器被普遍使用。但由于为了提高其制动效能而必须加制动增力系统，使其造价较高，故低端车一般还是使用前盘后鼓式。汽车制动过程实际上是一个能量转换过程，它把汽车行驶时产生的动能转换为热能。高速行驶的汽车如果频繁使用制动器，制动器因摩擦会产生大量的热量，使制动器温度急剧升高，如果不能及时的为制动器散热，它的效率就会大大降低，影响制动性能，出现所谓的制动效能热衰退现象。在中高级轿车上前后轮都已经采用了盘式制动器。不过，时下还有不少经济型轿车采用的还不完全是盘式制动器，而是前盘后鼓式混合制动器（即前轮采用盘式制动器、后轮采用鼓式制动器），这主要是出于成本上的考虑，同时也是因为轿车在紧急制动时，负荷前移，对前轮制动的要求比较高，一般来说前轮用盘式制动器就够了。当然，前后轮都使用盘式制动器是一种趋势。在货车上，盘式制动器也有被采用的，但离完全取代鼓式制动器还有相当长的一段距离。现代汽车制动器的发展起源于原始的机械控制装置，最原始的制动控制只是驾驶员操纵一组简单的机械装置向制动器施加作用力，那时的汽车重量比较小，速度比较低，机械制动已经能够满足汽车制动的需要，但随着汽车自身重量的增加，助力装置对机械制动器来说越来越显得非常重要,从而开始出现了真空助力装置。另外，近年来则出现了一些全新的制动器结构形式，如磁粉制动器、湿式多盘制动器、电力液压制动臂型盘式制动器、湿式盘式弹簧制动器等。3.课题研究的内容制动器是制动系中最主要的一个部件，是制动系统中用以产生阻碍车辆的运动或运动趋势的力的部件。凡是利用固定元件与旋转元件工作表面的摩擦而产生制动力矩的制动器都称为摩擦制动器，摩擦制动器可分为鼓式和盘式两大类。前者的摩擦副中的旋转元件为制动鼓，其工作表面为圆柱面；后者的旋转元件则为圆盘状的制动盘，以端面为工作表面。目前广泛使用的是摩擦式制动器,盘式制动器的摩擦力产生于同汽车固定部位相连的部件与一个或几个制动盘两端面之间。其中摩擦材料仅能覆盖制动盘工作表面的一小部分的盘式制动器称为钳盘式制动器；摩擦材料覆盖制动盘全部工作表面盘式制动器称为全盘式制动器。现代汽车中以单盘单钳式的钳盘式制动器应用最为广泛，仅有个别大吨位矿用自卸车采用单盘三钳和双盘单钳的钳盘式制动器，以及全盘式制动器。钳盘式制动器中定钳盘式为制动钳固定在制动盘两侧，且在其两侧均设有加压机构。浮钳盘式制动器仅在制动盘一侧设有加压机构的制动钳，借其本身的浮动，而在制动盘的另一侧产生压紧力。又分为制动钳可相对于制动钳可相对于制动盘轴向滑动钳盘式制动器；与制动钳可在垂直于制动盘的平面内摆动的摆动钳盘式制动器。鼓式制动器摩擦副中的旋转元件为制动鼓，鼓式制动器根据其结构都不同，又分为：双向自增力蹄式制动器、双领蹄式制动器、领从蹄式制动器、双从蹄式制动器。正如上面我们看的一样，制动器器的类型很多，那么每种类型的制动器器都适用什么类型的车呢？是不是有种减速器是完美无缺的？本课题就是来解决这些问题的。其实每种类型都有它的优缺点，我们本课题要研究的内容就是要通过分析设计，找出不同类型的减速器的优缺点。了解了他们的优缺点后我们就能更好更充分的利用它们，为汽车优化设计提供方便。制动系统的基本概念：使行驶中的汽车减速甚至停车，使下坡行驶的汽车的速度保持稳定，以及使已停驶的汽车保持不动，这些作用统称为制动；汽车上装设的一系列专门装置，以便驾驶员能根据道路和交通等情况，借以使外界（主要是路面）在汽车某些部分（主要是车轮）施加一定的力，对汽车进行一定程度的制动，这种可控制的对汽车进行制动的外力称为制动力；这样的一系列专门装置即称为制动系。这种用以使行驶中的汽车减速甚至停车的制动系称为行车制动系；用以使已停驶的汽车驻留原地不动的装置，称为驻车制动系。这两个制动系是每辆汽车必须具备的。图1.1 汽车制动系组成1-制动助力器； 2-制动灯开关； 3-驻车制动与行车制动警示灯； 4-驻车制动接触装置；5-后轮制动器； 6-制动灯； 7-驻车制动踏板； 8-制动踏板；9制动主缸；10-制动钳；11-发动机进气管； 12-低压管； 13-制动盘任何制动系都具有以下四个基本组成部分（如图1.1所示）：供能装置：包括供给、调节制动所需能量以及改善传能介质状态的各种部件。控制装置：包括产生制动动作和控制制动效果的各种部件。传动装置：包括将制动能量传输到制动器的各个部件制动器：产生阻碍车辆的运动或运动趋势的力（制动力）的部件，其中包括辅助制动系中的缓速装置。按制动能源来分类，行车制动系可分为，以驾驶员的肌体作为唯一制动能源的制动系称为人力制动系；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的则是动力制动系，其制动源可以是发动机驱动的空气压缩机或油泵；兼用人力和发动机动力进行制动的制动系称为伺服制动系。驻车制动系可以是人力式或动力式。专门用于挂车的还有惯性制动系和重力制动系。按照制动能量的传输方式，制动系可分为机械式、液压式、气压式和电磁式等。同时采用两种以上传能方式的制动系可称为组合式制动系。制动系统是评价汽车安全性的一个重要因素，也是汽车的重要组成部分之一。当今汽车行业已经非常发达，人类对汽车的性能要求也越来越高。一款安全、轻便、环保、经济的制动系统可以大大提高汽车的性能。这也是汽车设计人员不断追求的目标。制动系统研究现状目前，车辆主要还是采用盘式和鼓式制动器的组合形式。虽然盘式制动器的使用经济性现在有所提高，但是与鼓式制动器比起来还是贵得多。当然，气压盘式制动器的性能更优越，内衬的使用寿命更长，维修间隔和保养技术也进一步提升。摩擦材料现在更大程度的向有机材料类型转变，这对盘式制动器的发展来说是一个契机，可以使得气压盘式制动器在更高的温度下运行，而鼓式制动器材料是不能承受这样的温度的。鼓式制动器的发展已经达到了最高限度。因此，汽车制动器未来的发展重点是浮钳式盘式制动器。尤其在前轮安装的通风盘式制动器又是发展重点。另外，作为需要在增大制动力的一种制动产品，双盘式制动器在商用车应用的气压式双盘式制动器将是未来发展的方向。在后轮盘式制动器中，带驻车制动器功能的盘中鼓式制动器将是未来发展的一种趋势。随着BBW技术的发展，盘式电动制动器是未来发展的重点方向。在材料选择方面：80年代之前，国内外都主要采用有石棉树脂型摩擦材料用于汽车制动，但因石棉摩擦产生有毒粉尘吸入人体后对肺产生影响，以及产生环境污染，同时在高速、高温下，石棉材料的强度、摩擦系数、耐磨性能等均下降，因此，汽车制动系无石棉化已是一种必然的发展趋势。国外从70年代就开始禁止采用石棉用做制动材料，我国在1999年修改的GB12676-1999法规也明确规定“2003年10月1日之后，制动衬片应不含石棉”。目前国际上第三代摩擦材料诞生无石棉有机物NAO片。主要使用玻璃纤维、芳香族聚酰纤维或其它纤维（碳、陶瓷等）作为加固材料。其主要优点是：无论在低温或高温都保持良好的制动效果，减少磨损，降低噪音，延长刹车盘的使用寿命，代表目前摩擦材料的发展方向。 目前国内多以半金属纤维增强复合摩擦材料应用最为普遍。但一些企业和地方根据本身的特点，也在研究新型摩擦材料，比如由河北工业大学所承担的科研项目“替代石棉制品汽车制动摩擦片的研制”中，采用当地的海泡石纤维来研制摩擦材料取得初步成功；西安交大与广东省东方剑麻集团有限公司联合研制采用剑麻作为增强纤维也初步取得成功，据报道该制动器的摩擦系数、磨损率、硬度、冲击韧性等各项性能均达到国家标准、具有摩擦系数平稳、热恢复性能好、刹车噪音小、使用寿命长、低成本等优点。另外，国内还有人研究采用水镁石做摩擦材料。不同的纤维有不同的优缺点，因此研制一种比较符合各种要求的摩擦材料也就成为人们的追求。但不管如何，未来汽车制动摩擦材料必须是环保化、安全化、轻量化以及低成本的原则。 另外，现代汽车制动控制技术正朝着电子制动控制方向发展。全电制动控制因其巨大的优越性，将取代传统的以液压为主的传统制动控制系统。同时，随着其他汽车电子技术特别是超大规模集成电路的发展，电子元件的成本及尺寸不断下降。汽车电子制动控制系统将与其他汽车电子系统如汽车电子悬架系统、汽车主动式方向摆动稳定系统、电子导航系统、无人驾驶系统等融合在一起成为综合的汽车电子控制系统，未来的汽车中就不存在孤立的制动控制系统，各种控制单元集中在一个ECU中，并将逐渐代替常规的控制系统，实现车辆控制的智能化。但是，汽车制动控制技术的发展受整个汽车工业发展的制约。有一个巨大的汽车现有及潜在的市场的吸引，各种先进的电子技术、生物技术、信息技术以及各种智能技术才不断应用到汽车制动控制系统中来。同时需要各种国际及国内的相关法规的健全，这样装备新的制动技术的汽车就会真正应用到汽车的批量生产中。第1章 盘式制动器概述1.1 盘式制动器结构形式简介盘式制动器按摩擦副中定位原件的结构不同可分为钳盘式和全盘式两大类。（1）钳盘式钳盘式制动器按制动钳的结构型式又可分为定钳盘式制动器、浮钳盘式制动器等。定钳盘式制动器：这种制动器中的制动钳固定不动，制动盘与车轮相联并在制动钳体开口槽中旋转。具有下列优点：除活塞和制动块外无其他滑动件，易于保证制动钳的刚度；结构及制造工艺与一般鼓式制动器相差不多，容易实现从鼓式制动器到盘式制动器的改革；能很好地适应多回路制动系的要求。浮动盘式制动器：浮动钳式盘式制动器的制动钳体是浮动的。其浮动方式有两种，一种是制动钳体可作平行滑动；另一种是制动钳体可绕一支承销摆动。故有滑动和摆动之分，其中滑动应用的较多。它们的制动油缸均为单侧的，且与油缸同侧的制动块总成是活动的，而另一侧的制动块总成则固定在钳体上。制动时在油液压力作用下，活塞推动活动制动块总成压靠到制动盘，而反作用力则推动制动钳体连同固定制动块总成压向制动盘的另一侧，直到两制动块总成受力均等为止。对摆动钳式盘式制动器来说，钳体不是滑动而是在与制动盘垂直的平面内摆动。这样就要求制动摩擦衬块应预先做成楔形的(摩擦表面对背面的倾斜角为6左右)。在使用过程中，摩擦衬块逐渐磨损到各处残存厚度均匀(一般约为l mm)后即应更换。这种制动器具有以下优点：仅在盘的内侧有液压缸，故轴向尺寸小，制动器能进一步靠近轮毂；没有跨越制动盘的油道或油管加之液压缸冷却条件好，所以制动液汽化的可能性小。（2）全盘式在全盘式制动器中，摩擦副的旋转元件及固定元件均为圆形盘，制动时各盘摩擦表面全部接触，其作用原理与摩擦式离合器相同。由于这种制动器散热条件较差，其应用远没有浮钳盘式制动器广泛。1.2 盘式制动器的优缺点盘式制动器比鼓式制动器的优点：（1） 热稳定好，原因是一般无自行増力作用，衬块摩擦表现压力分布较鼓式中的衬片更为均匀，此外，制动鼓在受热膨胀后，工作半径增大，使其只能与蹄的中部接触，从而降低了制动效能，这称为机械衰退，制动盘的轴向膨胀极小，径向膨胀根本与性能无关，故无机械衰退问题，因此，前轮采用盘式制动器。汽车制动时不易跑偏。（2） 水稳定性好，制动块对盘的单位压力高，易于将水挤出，因而浸水后效能降低不多，又由于离心力作用及衬块对盘的擦拭作用，出水后只需经一，二次制动即能恢复正常。鼓式制动器则需经十余次制动方能恢复。（3） 制动力矩与汽车运动方向无关。（4） 易于构成双回路制动系，使系统有较高的可靠性和安全性。（5） 尺寸小，质量小，散热良好。（6） 压力在制动衬块上的分布比较均匀，故衬块磨损也均匀。（7） 更换衬块简单容易。（8） 衬块与制动盘之间的间隙小（0.05-0.15mm），从而缩短了制动协调时间。（9） 易于实现间隙自动调整。（10） 能方便地实现制动器磨损报警，以便及时更换摩擦衬块。盘式制动器的主要缺点：（1） 难以完全防止尘污和锈蚀（封闭的多片全盘式制动器除外）。（2） 兼作驻车制动器时，所需附加的手驱动机构比较复杂。（3） 在制动驱动机构中必须装有助力器。（4） 因为衬块工作表面小，所以磨损快，使用寿命低，需用高材质的衬块。1.3 盘式制动器原理及特点图.1-1增力式盘式制动器零件图1、2压盘 3、7摩擦盘 4半轴壳 5半轴 6回位弹簧 8中间壳体 9调整螺栓 10斜拉杆11调节叉 12拉杆13压盘凸肩14壳体肩台上图是运输车辆增力式盘式制动器零件图。在差速器的每一侧半轴上，用花键安装着两个粘有摩擦衬面的摩擦盘3和7，它们能在花键轴上来回滑动，是制动器的旋转部分。在两摩擦盘之间有一对可锻铸铁的圆形压盘1和2，它们的表面支承在半轴壳4的三个凸肩上，并能在较小的弧度内转动。两压盘内侧面的五个卵圆形凹坑中装有五个钢球，两压盘用三根弹簧6拉紧。在中间盖8和摩擦盘4上，与摩擦盘相对着的表面经过加工。摩擦盘与压盘间，以及摩擦盘与半轴壳和中间盖间，在不制动时都有一定间隙。制动时，制动踏板通过斜拉杆使两压盘相对转动，此时凹坑中夹着的五个钢球就从坑底向坑边滚动，将两压盘挤开，两压盘就将旋转着的两个摩擦盘分别推向半轴壳和中间盖，使各相对摩擦表面间产生摩擦扭矩，最终将半轴制动。如果放松制动踏板，则弹簧6又将两压盘拉紧复原，使钢球进入坑底，恢复了摩擦盘两侧的间隙。 盘式制动器在上述制动过程中有增力作用。当摩擦盘顺时针旋转时；作用在压盘上的摩擦扭矩将使它们跟随旋转，但当压盘1由于其凸起13受到半轴壳上的凸肩14的限制而不能转动时，压盘2则在摩擦扭矩的作用下将相对于压盘1作顺时针转动，协助钢球继续将两压盘挤开，使操纵省力。当摩擦盘反时针旋转时，和上述过程相似地起增力作用。因此不管运输车辆前进还是倒退，制动时盘式制动器都有增力作用。 与带式和蹄式制动器相比，盘式制动器除了结构复杂外有一系列优点：如结构紧凑，操纵省力，制动效果好，衬面磨损较均匀，间隙不需调整，封闭性好不易进泥水，且散热容易，故使用寿命较长等。这些特点使它得到越来越广泛的应用。1.4 盘式制动器的主要元件1.4.1制动盘一、制动盘直径D 制动盘直径D应尽可能取大些，这时制动盘的有效半径得到增加，可以降低制动钳的夹紧力，减少衬块的单位压力和工作温度。受轮辋直径的限制，制动盘的直径通常选择为轮辋直径的70一79。总质量大于2t的汽车应取上限。 二、制动盘厚度h 制动盘厚度对制动盘质量和工作时的温升有影响。为使质量小些，制动盘厚度不宜取得很大；为了降低温度，制动盘厚度又不宜取得过小。制动盘可以做成实心的，或者为了散热通风的需要在制动盘中间铸出通风孔道。一般实心制动盘厚度可取为1020，通风式制动盘厚度取为2050，采用较多的是2030。在高速运动下紧急制动, 制动盘会形成热变形, 产生颤抖。为提高制动盘摩擦面的散热性能, 大多把制动盘做成中间空洞的通风式制动盘, 这样可使制动盘温度降低20 %30 %。三、制动盘的安装制动盘安装在轮毂上, 与车轮形成整体旋转。制动盘是旋转部件, 与摩擦衬块之间只有微小的间隙。从制动盘中心到摩擦衬块磨合中心称为制动盘有效半径。根据杠杆原理,如摩擦力相同,则制动盘的有效半径越大, 制动力就越大。四、制动盘的维修制动盘都是标准设计，以使在制动盘使用期限内保持制动表面各项指标的允差，这些指标是平行度、平面度以及横向摆差。保持关于制动表面形状的精度的允差，有助于尽量减少制动粗暴及踏板脉动。 制动盘表面粗糙度必须保持在60m特定范围内，或者更小些。需要控制制动表面粗糙度，尽量减少踏板费力、过大的制动衰退、反常性能的问题。控制表面粗糙度同样能提高摩擦衬片的寿命。 每当维修制动摩擦块或卡钳、或者换位车轮或为了其他类型工作而拆卸车轮，总要检查盘式制动器制动盘。不要忘记，伴随盘式制动器制动盘而发生的许多问题，一般用肉眼检查一下，可能不是很明显的。制动盘厚度、平行度、摆差、平面度。以及刮痕深度等，只能用准确的测量仪和千分尺进行测量。精密的测量工具及现代的精加工设备，对维修好制动盘来说，是至关重要的。1.4.2制动摩擦衬块摩擦衬块是指钳夹活塞推动挤压在制动盘上的摩擦材料。摩擦衬块分为摩擦材料和底板,两者直接压嵌在一起。摩擦衬块外半径只与内半径及推荐摩擦衬块外半径与内半径的比值不大于1.5。若此比值偏大，工作时衬块的外缘与内侧圆周速度相差较多，磨损不均匀，接触面积减少，最终导致制动力矩变化大。 对于盘式制动器衬块工作面积A，推荐根据制动衬块单位面积占有的汽车质量在1.63.5范围内选用。由于摩擦,摩擦衬块会产生磨损。摩擦材料使用完后, 底板和制动盘直接接触会丧失制动效果, 损坏制动盘。制动盘损坏后,修理费用十分昂贵。为避免损坏制动盘,过去,用户靠定期车检来确定摩擦衬块的剩余量; 后来, 在底板上安装摩擦衬块磨损指示器, 当摩擦衬块已磨损到剩余量很少时, 指示器与制动盘接触, 当司机踏制动踏板时, 就发出异常的声响; 现在有一种更加准确提醒摩擦衬块磨损的方法, 即安装电子式磨损指示器, 当摩擦衬块磨损后, 磨损指示器中的线路断掉,警示灯亮。1.5 盘式制动器操纵机构 在一般拖拉机上，制动操纵机构几乎都是机械式的。制动踏板通过一些杆件与制动元件相连。当摩擦衬面磨损后，为了调整踏板的自由行程，有一些杆件的长度是可调的，如利用调节叉来调节长度。左右制动器的踏板可用连接板连接，以便同时制动两驱动轮。当松开制动时，制动踏板都应该有回位弹簧使其自动回位。为使运输车辆能在斜坡上停车或在作固定作业时不让其随意移动位置，在操纵机构中都有停车锁定装置，它能卡住已踏下的制动踏板，使其不能回位，以使制动器能在没有驾驶员操纵的情况下长时间地处于制动状态。 带式和蹄式制动器踏板的自由行程一般为4080，盘式制动器踏板的自由行程稍大些，这是因为盘式制动器的旋转元件和制动元件间的总间隙较小，如果自由行程过小，驾驶员稍一踏下踏板就已开始了制动，这样易使摩擦衬面加速磨损。左右踏板的行程必须一致，否则拖拉机在紧急制动时会容易发生偏转而发生安全事故。 如果用作直线行驶中降速或停车，则必须注意首先分离主离合器然后再制动；如果用作协助履带拖拉机转向，则必须注意首先分离慢速侧的转向离合器，然后再制动该侧驱动轮。第2章 盘式制动器设计2.1 制动器设计中的分析在制动器的设计中，和是根据制动力矩的大小，允许的表面单位压力和制动器结构的合理布置等决定的，一般不考虑对加力效果的影响，当摩擦材料选定后，系数也是一个既定的数值。因此要使制动器满足一定的加力效果，关键在于合理的确定球槽斜角。可以看出，当球槽斜角减少时，加力系数变大，操纵省力。但是，的减少受到自刹的限制。如果较小，则只要压盘与摩擦片开始接触后，不需要驾驶员的操纵力，制动器就会自行制动，这是我们不希望的。因此，不自刹的条件为：(/) (2-1)式中 -摩擦系数 -擦力合力的作用半径；-钢球至中心的距离。加力系数愈大，表示操纵力减少愈多。但必须指出，加力系数并不代表操纵力实际减少的比例。因为实际操纵力取决于主拉杆的拉力，即与的合力，而不是与的代数和。其中为斜拉杆对压盘1的拉力；为斜拉杆对压盘2的拉力。从以上分析看出，盘式制动器之所以结构紧凑，在于它在同样体积下可获得较多的摩擦面积。它的加力效果显著，使操纵力很小。并与被制动轴的转动方向无关。由于摩擦面上的压力分布比较均匀，因此磨损均匀，延长了摩擦片的寿命，减少了调整次数。压力分布均匀对于减少结构尺寸也很有利（因为摩擦片的磨损取决于最大的单位压力及单位摩滑功）。此外，在盘式制动器中各径向力相互平衡，减少了轴和轴承上的载荷。2.2 制动器的基本参数2.2.1先确定制动力矩一、车辆在行驶中制动 =454.5 (2-2) 式中 车辆整机使用质量,=2100kg； 车辆驱动附着系数,=0.7； 车辆驱动轮胎动力半径,=0.625m L车辆轴距,L=1950mm； a车辆质心纵坐标, a=780mm； h车辆质心高度坐标,h=700mm； 制动器至驱动轮的传动比,=4.846。二、车辆在坡道上停车=438 (2-3)式中 坡道停车时坡度角,=； 车辆滚动阻力系数,=0.02；取大值=454.5作为制动器计算力矩。2.2.2确定摩擦盘尺寸摩擦盘的外径和内径的数值主要取决于单位压力和单位摩滑功。计算时假设单位压力是均匀的，摩擦面上的单位压力可用下式计算： =0.30.5 (2-4)在实际设计中，摩擦力的合力半径，近似地可以按内外径的平均值进行计算，即 = (2-5)若令=0.55即代入式（2-4）后，可得： = (2-6)根据上述关系，便可按下式求得： (2-7) 国内的一般运输车辆300000500000，这里=300000，系数的数值一般在0.50.6范围内选择，这里选为=0.55 所以，有= 式中： 摩擦片的干摩擦系数,=0.3； 摩擦面对数, =4。 =0.5590.6 = 49.83按上述方法求得的和还应根据结构安排情况加以修整，查阅国内运输车辆盘式制动器的有关参数，现对和做一些修整，取=50mm，=90mm2.2.3制动器的磨损验算由（2-4）式可得出： 压紧力 = 5411(2-8)单位压力 =307722 N/m2 (2-9）单位滑磨功= 式中-线速度 = (2-10)式中 发动机标定转速,=2000r/min； 变速箱最高档的传动比,=； 中央传动比,=。所以，有 =0.33032284.95=0.5单位压力是制动器工作寿命的重要参数，取得过大，制动器易磨损，但值过小将增大制动器的尺寸，对于一般的国内运输车辆要求300000500000，上述中验算的=307722满足要求，故合适。在求得和后，还应验算单位滑磨功A。单位摩滑功按摩擦片外圆来计算，因为该处圆周速度最高。对于一般的国内运输车辆要求7时，每端的死圈约为11.75圈。弹簧丝的直径d0.5mm时，弹簧的两支承端面可不必磨平。d0.5mm的弹簧两支承端面则需磨平。磨平部分应不少于元周长的，端头厚度一般不小于，端面粗糙度应低于。圆柱螺旋拉伸弹簧空载时，各圈应相互并拢。另外，为了节省轴向工作空间，并保证弹簧在空载时各圈相互压紧，常在卷绕的过程中，同时使弹簧丝绕其本身的轴线产生扭转。这样制成的弹簧，各圈相互间即具有一定的压紧力，弹簧丝中也产生了一定的预应力，故称为有预应力的拉伸弹簧。这种弹簧一定要在外加的拉力大于初拉力后，各圈才开始分离，故可较无预应力的拉伸弹簧节省轴向的工作空间。拉伸弹簧的端部制有挂钩，以便安装和加载。但因在挂钩过渡处产生很大的弯曲应力，故只宜用于弹簧丝直径10mm的弹簧中。5.2 圆柱螺旋弹簧的制造螺旋弹簧的制造工艺包括：卷制、挂钩的制作或端面圈的精加工、热处理、工艺性试验和强压处理等。卷制分冷卷及热卷两种。冷卷用于经预先热处理后拉成的直径d(810)mm的弹簧丝；直径较大的弹簧丝制作的强力弹簧则用热卷。热卷时的温度随弹簧丝的粗细在8001000 的范围内选择。对于重要的压缩弹簧，为了保证两端的承压面与其轴线垂直，应将端面圈在专用的磨床上磨平。对于拉伸弹簧和扭转弹簧，为了便于联接和加载，两端应制有挂钩或杆臂。弹簧制成后，如再进行一次强压处理，一般可提高其承载能力的25%。弹簧在完成上述工序后，均应进行热处理。冷卷后的弹簧只做回火处理，以消除卷制时产生的内应力。热卷是需经淬火及中温回火处理。热处理后的弹簧，表面不应出现显著的脱碳层。此外，弹簧还需要进行工艺实验和根据弹簧的技术条件的规定进行精度、冲击、疲劳等试验，以检验弹簧是否符合技术要求。特别指出的是，弹簧的持久强度和抗冲击强度，在很大程度上取决于弹簧丝的表面状况，所以弹簧丝表面必须光洁，无裂纹和伤痕等缺陷。表面脱碳会严重影响材料的疲劳强度和抗冲击性能。为了提高承载能力，还可在弹簧制成后进行强压处理或喷丸处理。强压处理是使弹簧在超过极限载荷作用下持续648h，以便在弹簧丝截面的表层高应力区产生塑形变形和有益的与工作应力反向的残余应力，使弹簧在工作时的最大应力下降，从而提高弹簧的承载能力。但用于长期振动、高温或腐蚀性介质中的弹簧，不宜进行强压处理。5.3 圆柱螺旋弹簧参数 为了使弹簧能够正常可靠地工作，弹簧材料必须具有高的弹性极限和疲劳极限，同时应具有足够的韧性和塑性，以及良好的可热处理性。在本次的运输车辆制动器设计中用到了五种圆柱螺旋弹簧，分别为压盘回位弹簧、踏板回位弹簧等，现将这五种弹簧的各种参数列为表5-1所示：表5-1弹簧参数 名称参数压盘回位弹簧锁 定爪扭簧踏板回位弹簧差速锁摇臂扭簧差速锁拔叉回位弹簧材 料弹簧钢丝弹簧钢丝弹簧钢丝弹簧钢丝弹簧钢丝弹簧丝直径2.52.544弹簧外径210.420.527.5弹簧内径25200.35自由长度23.51300.517550.35旋向任意左任意右任意工作圈数312537总圈数8.5实验高度（或长度）31.519232实验载荷（公斤）16.516.81.6864.8第6章 盘式制动器花键设计6.1 花键的类型、特点和应用花键连接可用于静连接或动连接。按其齿形的不同，可分为矩形花键和渐开线花键两类，均已标准化。花键连接是由外花键和内花键组成，工作时依靠键齿的侧面来传递转矩。由于它是多齿传递载荷，所以花键连接的承受能力高，同时齿槽较浅，故对轴的削弱较小，且定心与导向性良好，但其加工复杂，需要专用设备。花键联接适用于定心精度要求高，载荷大或轮毂经常作轴向滑移的联接。渐开线花键的齿廓为渐开线，分度圆压力角有和两种，齿顶高分别为0.5m和0.4m，此处m为模数。压力角为的渐开线花键，由于齿形钝而短，与压力角为的渐开线花键相比，对连接件的削弱较少，但齿的工作面高度较小，故承载能力较低，多用于载荷较轻，直径较小的静连接。在本设计中摩擦盘的轮毂就采用了分度圆压力角有的渐开线花键联接形式。6.2 花键参数的确定与强度校核（1）结合考虑现有刀具，这里初步定为齿数=14 =18（2）查阅简明机械零件设计手册,表8-22 渐开线花键的尺寸系列，依据直径=35 =45和齿数=14 =18可以确定模数m=2.5（3）查阅简明机械零件设计手册,表8-21 渐开线花键联接的要素、代号及公式，可知：分度圆压力角 =30；理论工作齿高h=m；分度圆直径=35 =45；分度圆弧齿厚=5.37 （4）定心方式：一般情况下，推荐优先采用齿形定中心，因为这种定心方式对中性好，能获得多数齿同时接触。按外径定中心，（如径向负荷较大，齿形配合又需选用动配合的传动机构）。这种定心方式：d=m(z+1.4)；外花键齿顶倒角深度f=0.2m；为获得较大定位面积，推荐模数m不小于2.5,渐开线花键参数如表6-1所示：表6-1 渐开线花键参数 标号参数ab孔轴孔轴齿数14141818模数2.52.52.52.5分度圆压力角分度圆直径35354545齿条原始齿形位移1.251.251.251.25花键外径花键内径3444分度圆弧齿厚或齿槽宽量棒直径量棒间距离定心方式齿形齿形齿形齿形定心表面粗糙度 摩擦盘与轴的材料都是锻钢，用花键构成联接，装摩擦盘处的轴径=35 =45，摩擦盘轮毂宽度为L=18，需传递的转矩T=454.5,许用压力p=60, p=40试确定花键的齿数Z 由公式 p= （6-1）式中 L齿的工作长度,这里取L=18mm； h花键齿侧面的工作高度,渐开线花键,=30查设计手册取h=m=2.5mm； d花键的平均直径,这里取=35mm =45mm； p花键联接的许用压力,单位MPa，查手册取p=50MPa。可得出，齿数Z： =13.74=16.03这里取为=14、 =18。花键联接其主要失效形式是工作面被压溃（静联接）或工作面过度磨损（动联接）。因此，静联接通常按工作面上的挤压应力通过强度计算，动联接则按工作面上的压力进行条件性的强度计算。计算时，假定载荷在键的工作面上分布均匀，每个齿工作面上压力的合力F作用在平均直径处，并引入系数来考虑实际载荷在各花键齿上分配不均的影响，则花键联接的强度条件为： 静联接 =58.9MPa=35.6MPa 动联接 =58.9MPa=35.6MPa静联接、动联接均满足设计要求，故合适。6.3 制动驱动机构的结构形式选择与设计计算6.3.1制动驱动机构的结构型式选择根据制动力源的不同，制动驱动机构可分为简单制动，动力制动及伺服制动三大类型，而力的传递方式又有机械式，液压式，气压式和气压-液压式的区别，如下表6.1。表6.1制动驱动机构的结构形式制动力源力的传递方式用途型式制动力源工作介质型式工作介质简单制动系（人力制动系）司机体力机械式杆系或钢丝绳仅用于驻车制动液压式制动液部分微型汽车的行车制动动力制动系气压动力制动系发动机动力空气气压式空气中，重型汽车的行车制动气压-液压式空气，制动液液压动力制动系制动液液压式制动液私服制动系真空伺服制动系司机体力与发动机动力空气液压式制动液轿车，微，轻，中型汽车的行车制动气压伺服制动系空气液压伺服制动系制动液（1）简单制动系简单制动系即人力制动系，是靠驾驶员作用于制动踏板上或手柄上的力作为制动力源。力的传递方式又有机械式和液压式两种。机械式靠杆系或钢丝绳传力，其结构简单，造价低廉，工作可靠，但机械效率低，故仅用于中、小型汽车的驻车制动装置中。液压式简单制动系通常简称为液压制动系，用于行车制动装置。其优点是作用滞后时间短(0.10.3s)，工作压力高(可达1012MPa)，轮缸尺寸小，可布置在制动器内部作为制动蹄张开机构或制动块压紧机构，使之结构简单、紧凑、质量小、造价低。但其有限的力传动比限制了它在汽车上的使用范围。另外，液压管路在过度受热时会形成气泡而影响传输，使制动效能降低甚至失效。液压式简单制动系曾广泛用于轿车、轻型及以下的货车及部分中型货车上。（2）动力制动系动力制动系是以发动机动力形成的气压或液压势能作为汽车制动的全部力源进行制动，而驾驶员作用于制动踏板或手柄上的力仅用于对制动回路中控制元件的操纵。在简单制动系中的踏板力与其行程间的反比例关系在动力制动系中便不复存在，因此，此处的踏板力较小且可有适当的踏板行程。气压制动系是动力制动系最常见的型式，由于可获得较大的制动驱动力且主车与被拖的挂车以及汽车列车之间制动驱动系统的联接装置结构简单、联接和断开都很方便，因此广泛用于总质量为8t以上尤其是15t以上的载货汽车、越野汽车和客车上。但气压制动系必须采用空气压缩机、贮气罐、制动阀等装置，使结构复杂、笨重、轮廓尺寸大、造价高；管路中气压的产生和撤除均较慢，作用滞后时间较长(0.30.9s)，因此在制动阀到制动气室和贮气罐的距离较远时有必要加设气动的第二级控制元件继动阀(即加速阀)以及快放阀；管路工作压力较低(一般为0.50.7MPa)，因而制动气室的直径大，只能置于制动器之外，再通过杆件及凸轮或楔块驱动制动蹄，使非簧载质量增大；另外，制动气室排气时也有较大噪声。图6.1为一例气压制动系的双回路示意图。由发动机驱动的空气压缩机将压缩空气经单向阀3充人湿贮气罐5，后者用来将压缩空气冷却并进行油水分离，将清洁的压缩空气经单向阀8向前桥及后桥贮气罐充气，并经挂车制动阀9等向挂车贮气罐充气。放气阀4可供外界使用压缩空气。当湿贮气罐的气压达0.8330.882MPa时，安全阀7应打开放气。前、后桥贮气罐分别与串列双腔气制动阀16相连接，以控制前、后轮的制动，并分别经管路与气压表19和调压阀20相连。双针气压表19的上、下指针分别表示前、后桥贮气罐气压。当气压达0.7840.813MPa时，调压阀20中的阀门被打开使空气压缩机1顶部的卸荷阀2工作，不再向贮气罐充气。当气压降至0.6170.666MPa时，调压阀20的阀门又关闭使空气压缩机又开始向贮气罐充气。当气压低于0.45MPa时，压力报警灯开关12触点闭合，接通电路，使报警灯亮，同时蜂鸣器发出音响信号。单向阀3、8可防止倒充气。图6.1 气压制动系的回路图（双回路）1-双缸空气压缩机；2-卸荷阀；3-单向阀；4-放气阀；5-湿贮气罐；6-油水放出阀；7-安全阀；8-单向阀；9-驻车制动阀；10-接通开关；11-连接器；12-压力报警开关；13-后轮制动气室；14-制动灯开关；15-油水放出阀；16-串联双腔气制动阀；17制动灯开关；18-前轮制动气室；19-双针气压表；20-调压阀气顶液式制动系是动力制动系的另一种型式，即利用气压系统作为普通的液压制动系统主缸的驱动力源的一种制动驱动机构。它兼有液压制动和气压制动的主要优点。由于气压系统的管路短，作用滞后时间也较短。显然，其结构复杂、质量大、造价高，故主要用于重型汽车上，一部分总质量为911t的中型汽车上也有采用。全液压动力制动系是用发动机驱动油泵产生的液压作为制动力源。有开式(常流式)和闭式(常压式)两种。开式(常流式)系统在不制动时，制动液在无负荷状况下由油泵经制动阀到贮液罐不断地循环流动，制动时则借助于阀的节流而产生所需的液压进入轮缸。闭式回路因平时保持着高液压，故又称常压式。它对制动操纵的反应比开式的快，但对回路的密封要求较高。在油泵出故障时，开式的将立即不起制动作用，而闭式的还有可能利用回路中的蓄能器的液压继续进行若干次制动。全液压动力制动系除具有一般液压制动系统的优点外，还具有操纵轻便、制动能力强、易于采用制动力调节装置和防滑移装置等优点。但结构复杂、精密件多，对系统的密封性要求也较高，故并未得到广泛应用，仅用于某些高级轿车和大型客车上。各种型式的动力制动系在其动力系统失效使回路中的气压或液压达不到正常压力时，制动作用即会全部丧失。（3）伺服制动系伺服制动系是在人力液压制动系中增加由其他能源提供的助力装置，使人力与动力可兼用，即间用人力和发动机动力作为制动能源的制动系。在正常情况下，其输出工作压力主要由动力伺服系统产生，而在动力伺服系统失效时，仍可全由人力驱动液压系统产生一定程度的制动力（即由伺服制动转变为人力制动）。因此，在中级以上的轿车及轻，中型客，货汽车上得到了广泛的应用。按伺服系统能源的不同，可分为真空伺服制动系、气压伺服制动系和液压伺服制动系。其伺服能源分别为真空能（负气压能），气压能和液压能。真空伺服制动系是利用发动机进气管中节气门后的真空度(负压，一般可达0.050.07)作动力源，一般的柴油车若采用真空伺服制动系时，则需有专门的真空源由发动机驱动的真空泵或喷吸器构成。气压伺服制动系是由发动机驱动的空气压缩机提供压缩空气作为动力源，伺服气压一般可达0.60.7。故在输出力相等时，气压伺服气室直径比真空伺服气室直径小得多。且在双回路制动系中，如果伺服系统也是分立式的，则气压伺服比真空伺服更适宜，因此后者难于使各回路真空度均衡。但气压伺服系统的其他组成部分却较真空伺服系统复杂得多。真空私服制动系多用于总质量在1.1t-1.35t以上的轿车及装载质量在6t以下的轻，中型载货汽车上，气压伺服制动系则广泛用于装载质量为612t的中、重型货车以及极少数高级轿车上。液压伺服制动系一般是由发动机驱动高压油泵产生高压油液，供伺服制动系和动力转向系共同使用。按照助力特点，伺服制动系又可分为助力式和增压式两种。真空助力式（直动式）伺服制动系（如图 6.2所示），伺服气室位于制动踏板与制动主缸之间，其控制阀直接由踏板通过推杆操纵。驾驶员通过制动踏板直接控制伺服动力的助力大小，并与之共同推动主缸活塞，使主缸产生更高的液压通向盘式制动器的油缸和鼓式制动器的轮缸。由真空伺服气室、制动主缸和控制阀组成的总成称为真空助力器。图6.2 真空助力式（直动式）伺服制动系回路图1-制动踏板；2-控制阀；3-真空伺服气室；4-制动主缸5-贮液罐6-制动信号号灯液压开关；7真空管路；8真空单向阀；9前盘式制动油缸；10后鼓式制动轮缸图 6.3 真空增压式（远动式）伺服制动系回路图1前轮缸；2制动踏板；3制动主缸；4辅助缸；5空气滤清器；6控制阀；7真空伺服气室；8发动机进气管；9真空单向阀；10真空罐；11后轮缸；12安全缸增压式（远动式）伺服制动系的回路如图 6.3所示。由真空伺服气室、辅助缸和控制阀组成的真空伺服装置位于制动主缸与制动轮缸之间，驾驶员通过制动踏板推动主缸活塞所产生的液压作用于辅助缸活塞上，同时也驱动控制阀使伺服气室工作。伺服气室的推动力也作用于辅助缸活塞，使后者产生高于主缸压力的工作油液并输往制动轮缸。由真空伺服气室、辅助缸和控制阀等组成的伺服装置称为真空增压器。回路中当通向前轮(或后轮)制动轮缸的管路发生泄漏故障时，则安全缸内的活塞将移位并堵死通往漏油管路的通道。当主缸输出油管发生泄漏故障时，增压式回路中的增压器便无法控制，而助力式的则较为简单可靠。在采用双回路系统时，助力式的一般只需采用一个带双腔主缸的助力器；而增压式的则必须有两个增压器使回路更加复杂，或者仍采用一个增压器，但在通往前、后轮缸的支管路中各装一个安全缸，使回路局部地前、后分路。伺服制动系统中的管路液压与踏板力之间并不存在固有的比例关系，为了使驾驶员在制动时能直接感受到踏板力与制动强度间的比例关系，在系统中装一个控制阀予以保证。本设计中采用如图 6.2所示的真空助力式伺服制动制动系。6.3.2制动管路的多回路系统为了提高制动驱动机构的工作可靠性，保证行车安全，制动驱动机构至少应有两套独立的系统，即应是双管路的，也就是说应将汽车的全部行车制动器的液压或气压管路分成两个或更多个相互独立的回路，以便当一个回路发生故障失效时，其他完好的回路扔能可靠地工作。图 6.4 双轴汽车液压双回路系统的五种分路方案1双腔制动主缸；2双回路系统的一个分路；3双回路系统的另一个分路图6.4所示为双轴汽车的液压式制动驱动机构的双回路系统的五种分路方案图。选择分路方案时，主要是考虑其制动效能的损失程度，制动力的不对称情况和回路系统的复杂程度等。图6.4（a）为前，后轮制动管路各成独立的回路系统，即一轴对一轴的分路型式，简称型。其特点是管路布置最为简单，可与传统的单轮缸（或单制动气室）鼓式制动器相配合，成本较低。这种分路布置方案在各类汽车上均有采用，但在货车上用得最广泛，这一分路方案若后轮制动管路失效，则一旦前轮制动抱死就会失去转弯制动能力。对于前轮驱动的轿车，当前轮管路失效而仅由后轮制动时，制动效能将明显降低并小于正常情况下的一半，另外，由于后桥负荷小于前轴，则过大的踏板力会使后轮抱死而导致汽车甩尾。图6.4(b)为前、后轮制动管路呈对角连接的两个独立的回路系统，即前轴的一侧车轮制动器与后桥的对侧车轮制动器同属一个回路，称交叉型，简称X型。其结构也很简单，一回路失效时仍能保持50%的制动效能，并且制动力的分配系数和同步附着系数没有变化，保证了制动时与整车负荷的适应性。此时前，后各有一侧车轮有制动作用，使制动力不对称，导致前轮将朝制动起作用车轮的一侧绕主销转动，使汽车失去方向稳定性。因此，采用这种分路方案的汽车，其主销偏移距应取负值（至20mm），这样，不平衡的制动力使车轮反向转动，改善了汽车的方向稳定性。多用于中、小型轿车。图6.4(c)的左右前轮制动器的半数轮缸与全部后制动器轮缸构成一个独立的回路；而两前制动器的另半数轮缸构成另一回路。可看成是一轴半对半个轴的分路型式，简称HI型。图6.4(d)的两个独立的回路分别为两侧前轮制动器的半数轮缸和一个后轮制动器所组成，即半个轴与一轮对另半个轴与另一轮的型式LL型。图6.4(e)的两个独立的回路均由每个前、后制动器的半数缸所组成，即前、后半个轴对前、后半个轴的分路型式，简称HH型。这种型式的双回路系统的制动效能最好。HI、LL、HH型的结构均较型、X型复杂，综合以上各个管路的优缺点，本设计最终选用X型回路系统。6.3.3液压制动驱动机构的设计计算为了确定制动主缸及制动轮缸的直径，制动踏板与踏板行程，踏板机构传动比，以及说明采用增压或助力装置的必要性，必须进行如下的设计计算。1制动轮缸直径与工作容积制动轮缸对制动蹄或制动块的作用力P与轮缸直径及制动轮缸中的液压P有如下关系： （6.1）式中：考虑制动力调节装置作用下的轮缸或管路液压，= 812MPa。本设计制动轮缸液压取 对于P 因为 =2f 则，另外由公式（4.7）。经受力分析可知单侧制动块对制动盘的压紧力N应等于制动轮缸对制动块的作用力P。所以，又因为制动器对前后轮的最大制动力矩为已知。求得前轴 ， 后轴，带入公式（6.1）则 制动管路液压在制动时一般不超过1012MPa，对盘式制动器可再高些。压力愈高轮缸直径就愈小，但对管路特别是制动软管及管接头则提出了更高的要求，对软管的耐压性、强度及接头的密封性的要求就更加严格。根据GB7524-87轮缸直径应在标准规定的尺寸系列中选取，轮缸直径的尺寸系列为：14.5，16，17.5，19，22，24，25,28，30，32，35，38，40，45，50，55mm。故在本设计中前轴轮缸直径选为46mm， 后轴轮缸直径选为30mm一个轮缸的工作容积： （6.2）式中：一个轮缸活塞的直径；n轮缸的活塞数目；一个轮缸活塞在完全制动时的行程：在初步设计时，对鼓式制动器可取=22.5mm。（取=2.5mm）消除制动蹄(制动块)与制动鼓(制动盘)间的间隙所需的轮缸活塞行程，对鼓式制动器约等于相应制动蹄中部与制动鼓之间的间隙的2倍；因摩擦衬片(衬块)变形而引起的轮缸活塞行程，可根据衬片(衬块)的厚度、材料弹性模量及单位压力计算； ，鼓式制动器的蹄与鼓之变形而引起的轮缸活塞行程，试验确定。全部轮缸的总工作容积 （6.3）式中：m轮缸数目。在本设计中取m=4；求： 全部轮缸的工作容积 2制动主缸直径与工作容积主缸的直径应符合系列尺寸，主缸直径的系列尺寸为：14.5，16，17，19，20.5，22，26，28，32，35，38，42，46mm。制动主缸应有的工作容积 （6.4）式中：制动软管在液压下变形而引起的容积增量。 全部轮缸的总工作容积。在初步设计时，考虑到软管变形，轿车制动主缸的工作容积可取为；将V=11.84ml代入（7.4）得：主缸活塞直径和活塞行程可由下式确定： （6.5）一般=（0.81.2） ，取=0.8代入（7.5）得：查制动主缸直径标准，在本设计中取=28mm，=22.4mm3制动踏板力与踏板行程制动踏板力的验算公式： （6.6）式中： 主缸活塞直径；制动管路的液压；踏板机构传动比，一般为25；（在本设计中取4）踏板机构及制动主缸的机械效率， 0.850.95。取0.95根据上式得：所以需要加装助力器式中： I真空助力比，取4。=1943/4=486N500N-700N符合要求。制动踏板的工作行程为： （6.7）式中：主缸中推杆与活塞间的间隙；（取=2mm）主缸活塞空行程，即主缸活塞由不工作的极限位置到使其皮碗完全封堵主缸上的旁通孔所经过的行程。（取=1.0mm ）将代入（6.7）中得：踏板全行程对轿车不应超过100mm-150mm，对货车不应该超过170mm-180mm，符合设计要求。4制动主缸为了提高汽车的行驶安全性，根据交通法规的要求，一些轿车的行车制动装置均采用了双回路制动系统。双回路制动系统的制动主缸为串列双腔制动主缸，单腔制动主缸已被淘汰。轿车制动主缸采用串列双腔制动主缸。如图6.5所示，该主缸相当于两个单腔制动主缸串联在一起而构成。储蓄罐中的油经每一腔的进油螺栓和各自旁通孔、补偿孔流入主缸的前、后腔。在主缸前、后工作腔内产生的油压，分别经各自得出油阀和各自的管路传到前、后制动器的轮缸。主缸不制动时，前、后两工作腔内的活塞头部与皮碗正好位于前、后腔内各自得旁通孔和补偿孔之间。当踩下制动踏板时，踏板传动机构通过制动推杆推动后腔活塞前移，到皮碗掩盖住旁通孔后，此腔油压升高。在液压和后腔弹簧力的作用下，推动前腔活塞前移，前腔压力也随之升高。当继续踩下制动踏板时，前、后腔的液压继续提高，使前、后制动器制动。 图6.5 制动主缸工作原理图 撤出踏板力后，制动踏板机构、主缸前、后腔活塞和轮缸活塞在各自的回位弹簧作用下回位，管路中的制动液在压力作用下推开回油阀流回主缸，于是解除制动。若与前腔连接的制动管路损坏漏油时，则踩下制动踏板时，只有后腔中能建立液压，前腔中无压力。此时在液压差作用下，前腔活塞迅速前移到活塞前端顶到主缸缸体上。此后，后缸工作腔中的液压方能升高到制动所需的值。若与后腔连接的制动管路损坏漏油时，则踩下制动踏板时，起先只有后缸活塞前移，而不能推动前缸活塞，因后缸工作腔中不能建立液压。但在后腔活塞直接顶触前缸活塞时，前缸活塞前移，使前缸工作腔建立必要的液压而制动。由此可见，采用这种主缸的双回路液压制动系，当制动系统中任一回路失效时，串联双腔制动主缸的另一腔仍能工作，只是所需踏板行程加大，导致汽车制动距离增长，制动力减小。大大提高了工作的可靠性。第7章 制动性能分析汽车的制动性是指汽车在行驶中能利用外力强制地降低车速至停车或下长坡时能维持一定车速的能力。汽车制动性能主要由以下三个方面来评价：1）制动效能，即制动距离和制动减速度；2）制动效能的稳定性，即抗衰退性能；3）制动时汽车的方向稳定性，即制动时汽车不发生跑偏、侧滑、以及失去转向能力的性能。7.1.1 制动效能制动效能是指在良好路面上，汽车以一定初速度制动到停车的制动距离或制动时汽车的减速度。制动效能是制动性能中最基本的评价指标。制动距离越小，制动减速度越大，汽车的制动效能就越好。1）制动减速度制动系的作用效果，可以用最大制动减速度及最小制动距离来评价。假设汽车是在水平的，坚硬的道路上行驶，并且不考虑路面附着条件，因此制动力是由制动器产生。此时 （7.1）其中汽车最大制动力矩 车轮有效半径 m汽车满载质量求得 轿车制动减速度应在5.87m/s,所以符合要求。若考虑，该设计以设计。故时， 时，2） 制动距离S制动距离直接影响着汽车的行驶安全，由下式决定： （7.2）式中：制动机构滞后时间，即踩下制动踏板克服回位弹簧力并消除制动蹄片制动鼓间的间隙所需时间，s； 制动器制
