序言
机械制造技术基础课程设计是在学完了机械制造基础和大部分专业课，并进行了生产实习的基础上进行的又一个实践教学环节。这次设计我们能综合运用机械制造基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，在老师和同学的帮助下，我还对夹具，机床，刀具的的结构和工作原理有了更深的了解，不知不觉中我的图纸分析、结构设计能力都得到了提高，为今后的毕业设计及未来从事的工作打下了良好的基础。
在结束了《机械制造基础》及有关课程的学习后，通过本次的设计使我们所学的知识得到了巩固和加深，并培养了我们学会全面综合地运用所学知识，去分析和解决机械制造中的问题的能力。
由于能力有限，经验不足，设计中还有许多不足之处，希望老师多加指教。
目录
一、零件的工艺分析及生产类型的确定··········3
二、选择毛坯，确定毛坯尺寸，设计毛坯图······4
三、选择加工方法，制定工艺路线··············5
四、工序设计································6
五、确定切削用量及基本时间··················7

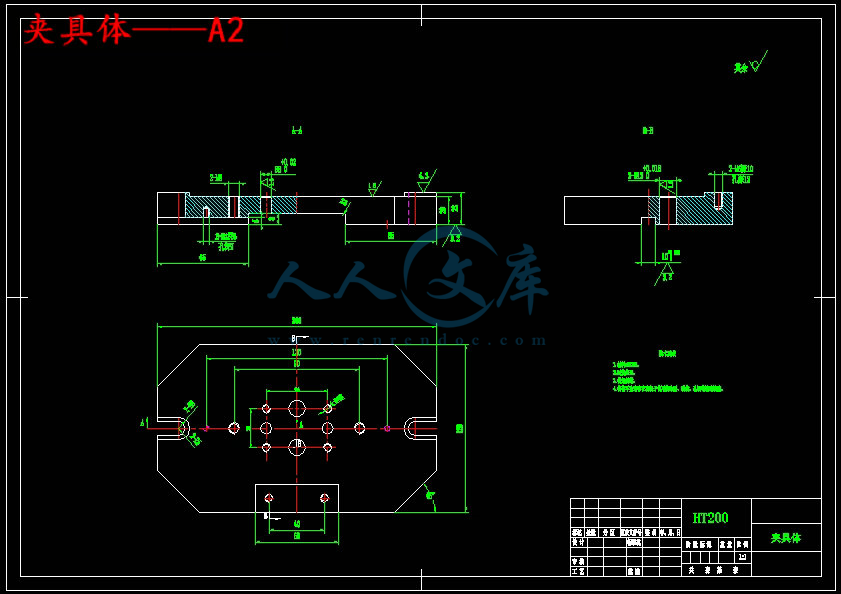

六、夹具设计·······························14
七、设计小结·······························15
八．参考文献·······························16
一、零件的工艺分析及生产类型的确定
1．零件的作用
题目所给的零件是195柴油机摇臂轴支座，是柴油机的一个主要零件,.直径为16的孔用来装摇臂, 孔要求的表面粗糙度和位置精度不是很高，工作时与轴相配合工作，起支撑作用。另附零件图图纸。
2．零件的工艺分析
零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是零件需要加工的表面以及加工表面之间的位置要求：
（1）上下底面粗糙度均为6.3，底面与中心的孔的平行度为0.1；
（2）前端面粗糙度为3.2，后端面粗糙度6.3，前后端面与中心的孔的垂直度为0.08；
（3）中心孔为10级精度，采用基孔制配合，粗糙度3.2；
（4）的孔的粗糙度12.5 。
由上面分析可知，可以半精加工下底面后，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
3.零件的生产类型
依据设计要求Q=5000台/年，n=1件/台；结合生产实际，备品率α和废品率β分别取10%
和1%代入公式得该工件的生产纲领N=50005000件/年 零件质量为，查表知其属于轻型，生产类型为中批。
二、选择毛坯，确定毛坯尺寸，设计毛坯图
1.选择毛坯
本零件选取的材料是HT200，而且此零件外形较为简单，又属于中批生产，若选砂型手工造型生产，则效率低，铸件质量差，也不宜采用费用高，生产周期长的铸造复杂形状毛坯的熔模铸造，最后确定采用砂型机器造型，它有较高的生产效率，也能满足毛坯质量要求。
2.毛坯尺寸公差与机械加工余量计算
R=F+RMA+CT/2
