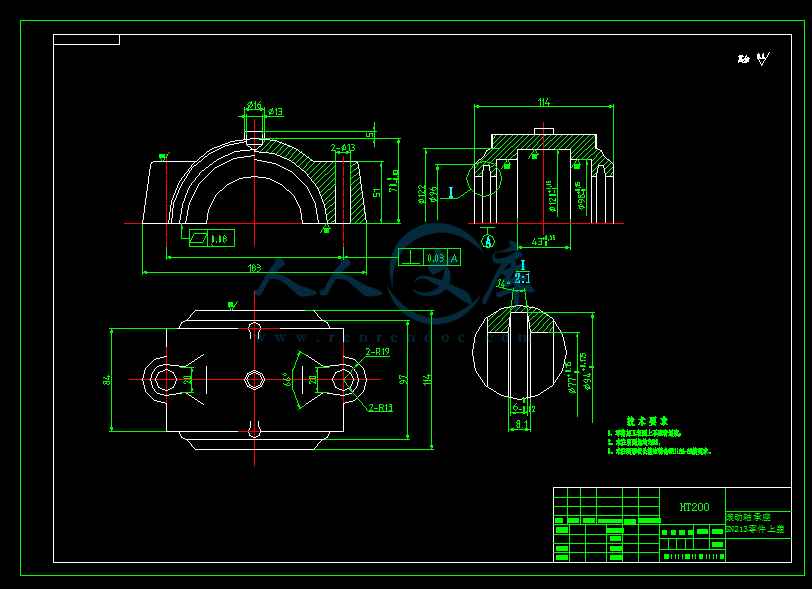

滚动轴承座SN213零件工艺规程
轴承孔的液动夹具设计【
- 资源描述：
-
- 内容简介：
-
XX大学 课程设计论文 滚动轴承座SN213零件工艺规程及 及轴承孔的液动夹具设计 所在学院专 业班 级姓 名学 号指导老师 年 月 日摘 要本文是对滚动轴承座SN213零件加工应用及加工的工艺性分析，主要加工内容是表面和孔。其加工路线长，加工时间多，加工成本高，零件的加工精度要求也高。按照机械加工工艺要求，遵循先面后孔的原则，并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。基准选择以底面作为粗基准，以底面与两个工艺孔作为精基准，确定了其加工的工艺路线和加工中所需要的各种工艺参数。主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法，设计合理的加工工艺过程。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要内容是设工加工及轴承孔的液动夹具设计。关键词：滚动轴承座SN213，加工工艺，加工方法，工艺文件，夹具目 录摘 要1第1章 绪论4第2章 零件的分析52.1 零件的作用52.2 零件的工艺分析5第3章 滚动轴承座SN213零件的加工工艺规程设计73.1毛坯的选择及铸造方法73.2基准的选择73.2.1粗基准的选择83.2.2精基准的选择83.3 轴承座加工主要工序安排83.4 机械加工余量、工序尺寸及毛坯尺寸的确定103.5确定切削用量及基本工时（机动时间）11第4章 加工轴承孔的液动夹具设计214.1 夹具的设计214.2夹紧装置的组成及设计要求224.2.1动力源224.2.2中间传力机构234.3镗模导向装置的设计234.3.1导向支架的布置方式234.3.2镗套的结构形式234.3.3镗杆244.4 切削力与夹紧力的计算244.4.1切削力的计算244.4.2夹紧力的确定264.4.3液压系统的设计274.5定位误差的分析与计算294.6夹具设计与操作的简要说明304.6.1夹具体方式的确定304.6.2夹具的精度要求304.6.3夹具使用注意事项、保养及维护31结 论32参考文献33致谢3536第1章 绪论工装工艺及夹具课程设计是对所学专业课知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。机床夹具已成为机械加工中的重要装备。机床夹具的设计和使用是促进生产发展的重要工艺措施之一。机械加工工艺规程是生产准备工作的主要依据。根据它来组织原材料和毛坯的供应，进行机床调整，专用工艺装备的设计与制造，编制生产作业计划，调配劳动力，以及进行生产成本核算等。机械加工工艺规程也是组织生产、进行计划调度的依据。有了它就可以制定生产产品的进度计划和相应的调度计划，并能做到各工序科学地衔接，使生产均衡、顺利，实现优质、高产和低消耗。机械加工工艺过程卡片和机械加工工序卡片，是两个主要的工艺文件。机械加工工艺过程卡片，是说明零件加工工艺过程的工艺文件。在单件、小批量生产中，以机械加工工艺过程卡片指导生产，过程卡的各个项目编制较为详细。机械加工工序卡片是为每个工序详细制定的，用于直接指导工人进行生产，多用于大批量生产的零件和成批生产中的重要零件。在机械行业中，如何去保证工件的高精度、加工的成本等实质性问题，一直是从事于机械行业人员研究的问题，其中在设计夹具的时候就要考虑以上问题，高效的夹具是工件高精度的保证，如何让夹具更高效、更经济，这是行业人急需要解决的。随着社会的发展，科技的不断提高，各种高科技技术逐渐渗透到各个行业，如何利用这些高科技为人类服务，如何充分利用这些高科技在机械行业中，这还需要机械行业人员不断的努力，开拓创新。随着科学技术的发展，和社会市场需要，夹具的设计在逐步的超向柔性制造系统方向发展。迄今为止,夹具仍是机电产品制造中必不可缺的四大工具之一,刀具本身已高度标准化,用户只需要按品种、规格选用采购。而模具和夹具则和产品息息相关,产品一有变化就需重新制作,通常是属于专用性质的工具,模具已发展成为独立的行业;夹具在国内外也正在逐渐形成一个依附于机床业或独立的小行业。 组合夹具不仅具有标准化、模块化、组合化等当代先进设计思想,又符合节约资源的原则,更适合绿色制造的环境保护原理。所以是今后夹具技术的一个重要发展方向单位 。第2章 零件的分析2.1 零件的作用题目给出的零件是轴承座。轴承座的主要作用是支承各传动轴，保证各轴之间的中心距及平行度，并保证部件正确安装。因此滚动轴承座SN213零件的加工质量，不但直接影响的装配精度和运动精度，而且还会影响工作精度、使用性能和寿命。 2.2 零件的工艺分析由滚动轴承座SN213零件图可知。轴承座是一个滚动轴承座SN213零件，它的外表面上有4个平面需要进行加工。支承孔系在前后端面上。此外各表面上还需加工一系列螺纹孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下：（1）以底面为主要加工表面的加工面。这一组加工表面包括：底面的底削加工；其中顶面有表面粗糙度要求为，（2）以支承孔为主要加工表面的加工面。这一组加工表面包括：2个前后端面。 （3）以顶面为主要加工平面的加工面。第3章 滚动轴承座SN213零件的加工工艺规程设计3.1毛坯的选择及铸造方法选择毛坯时候应该考虑一下几点因素： (1)零件的力学性能要求：相同的材料采用不同的毛坯制造方法，其力学性能有所不同。离心浇注的铸件、压力浇注的铸件、金属型浇注的铸件、砂型浇筑的铸件，其力学性能一次递减。(2)零件的结构形状和外廓尺寸：直径相差不大的阶梯轴宜采用棒料，相差较大时宜采用锻件；形状复杂、力学性能要求不高可采用铸钢件，形状复杂和薄壁的毛坯不宜采用金属型铸造；尺寸较大的毛坯不宜采用模锻、压铸和精铸，多采用砂型铸造和自由锻造；外形复杂的小零件宜采用精密锻造方法，以避免机械加工。(3)生产纲领和批量：生产纲领大时宜采用高精度和高生产率的毛坯制造方法，生产纲领小时宜采用设备投资小的毛坯制造方法。(4)现场生产条件要求：现场生产条件和发展应经过技术经济分析和论证。经过分析考虑，零件材料选取HT200，由于零件结构一般，生产类型为中、小批生产，在机床运行过程中所受冲击不大，力学性能要求不高，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，零件属于中批生产，零件的轮廓尺寸不大，根据参考文献8中表3-1选择金属型浇注铸件毛坯。查机械制造工艺设计简明手册第41页表2.2-5，选用铸件尺寸公差等级为9级.这对提高生产率，保证产品质量有帮助。此外为消除残余应力还应安排人工时效。3.2基准的选择定位选择是工艺规程设计中重要的工作之一，定位选择的正确与合理可以使加工质量得到保证，生产率得以提高，否则加工工艺过程中会问题百出，更有甚者，还会造成零件的大批报废，使生产无法进行。3.2.1粗基准的选择选择粗基准时，主要要求保证各加工面有足够的余量，使加工面与不加工面间的位置符合图样要求，并特别注意要尽快获得精基面。(1)加工轴承座上盖时应选择上盖螺栓孔的上表面为粗基准，加工上盖分合面。我选择粗基准的根据如下：选择上盖螺栓孔的上表面为基准，能保证轴承座上盖其他表面加工余量小二均匀，符合选择重要表面为粗基准的原则；轴承座上盖只有螺栓孔上表面不需要进行加工，符合选择不加工表面为粗基准的原则；制造毛坯的时候上表面的加工余量留的最少，符合选择加工余量量最小的表面为粗基准的原则；上表面能满足方便定位、加紧的需求，符合选择较为平整光洁、加工面积较大的表面为粗基准的原则；螺栓孔上表面只用一次，加工出精基准面就不需要使用，符合粗基准在同一尺寸方向上只能使用一次的原则。(2)按照粗基准的选择原则，同理我们可以选择出轴承座底座的底孔的上表面为粗基准，加工底座的底面。3.2.2精基准的选择精基准的选择应从保证零件加工精度出发，同时考虑装夹方便、夹具结构简单。(1)选择上盖的分合面为精基准，加工上盖端面和油杯螺纹孔的上表面。我选择精基准的根据如下：精基准的以“基准重合”、“基准统一”、“自为基准”、“互为基准”为选择原则，并且需要保证工件定位精准、加紧可靠、操作方便。选择上盖的分合面为精基准可以简化操作，能够准确定位，加紧可靠，满足加工表面对设计基准的相对位置精度要求，方便加工其他表面。(2)按照精基准的选择原则，选择轴承座底座的底面为精基准，加工底座的端面及内孔分合面。(3)按照精基准的选择原则，选择轴承座的底面与为精基准，加工轴承座的内孔。3.3 轴承座加工主要工序安排对于大批量生产的零件，一般总是首先加工出统一的基准。轴承座加工的第一个工序也就是加工统一的基准。具体安排是先以孔定位粗、精加工顶平面。第二个工序是加工定位用的两个工艺孔。由于顶平面加工完成后一直到轴承座加工完成为止，除了个别工序外，都要用作定位基准。因此，顶面上的螺孔也应在加工两工艺孔的工序中同时加工出来。后续工序安排应当遵循粗精分开和先面后孔的原则。先粗加工平面，再粗加工孔系。螺纹底孔在多轴组合钻床上钻出，因切削力较大，也应该在粗加工阶段完成。对于轴承座，需要精加工的是支承孔前后端平面。按上述原则亦应先精加工平面再加工孔系，但在实际生产中这样安排不易于保证孔和端面相互垂直。因此，实际采用的工艺方案是先精加工支承孔系，然后以支承孔用可胀心轴定位来加工端面，这样容易保证零件图纸上规定的端面全跳动公差要求。各螺纹孔的攻丝，由于切削力较小，可以安排在粗、精加工阶段中分散进行。加工工序完成以后，将工件清洗干净。清洗是在的含0.4%1.1%苏打及0.25%0.5%亚硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等的残留量不大于。根据以上分析过程，现将轴承座加工工艺路线确定如下：工艺路线：工序号工序名称工序内容10铸造铸造毛坯20热处理人工时效30油漆喷漆处理40粗铣夹轴承孔两侧毛坯，粗铣轴承座底面，注意尺寸80mm和表面粗糙度，留1mm精加工余量50精铣夹轴承孔两侧毛坯，粗铣轴承底面，注意尺寸80mm和表面粗糙度60铣削以已加工底面定位基准，在轴承孔处压紧，铣轴承座螺丝固定表面70钻定位销孔钻底面定位销孔底孔然后铰孔达到尺寸2X18H780铣削铣削轴承孔前后端面90粗镗粗镗半精镗轴承座中心孔100精镗以已加工底面及定位销孔为定位基准精镗轴承座中心孔110 铣削铣削对接平面120铣削铣削底面尺寸为23X18长条形孔130钻孔钻顶面2螺栓固定孔13140钻孔攻丝钻孔轴承座下半部分2XM12螺纹孔150去毛刺钳工去毛刺160终检入库 按图样要求检验3.4 机械加工余量、工序尺寸及毛坯尺寸的确定“轴承座”零件材料采用灰铸铁制造。材料为HT200，硬度HB为180241，生产类型为大批量生产，采用铸造毛坯。（1）顶面的加工余量。根据工序要求，顶面加工分粗、精铣加工。各工步余量如下：粗铣：参照机械加工工艺手册第1卷表3.2.23。其余量值规定为，现取。表3.2.27粗铣平面时厚度偏差取。精铣：参照机械加工工艺手册表2.3.59，其余量值规定为。（3）底面孔毛坯为实心，不冲孔。参照机械加工工艺手册表2.3.71，现确定其工序尺寸及加工余量为：毛坯为实心（4）前后端面加工余量。根据工艺要求，前后端面分为粗铣、半精铣、半精铣、精铣加工。各工序余量如下：粗铣：参照机械加工工艺手册第1卷表3.2.23，其加工余量规定为，现取。半精铣：参照机械加工工艺手册第1卷，其加工余量值取为。精铣：参照机械加工工艺手册，其加工余量取为。铸件毛坯的基本尺寸为，根据机械加工工艺手册表2.3.11，铸件尺寸公差等级选用CT7。再查表2.3.9可得铸件尺寸公差为。毛坯为实心，不冲孔。参照机械加工工艺手册表2.3.71，现确定螺孔加工余量为：3.5确定切削用量及基本工时（机动时间）工序40、50：粗、精铣轴承座底面机床：铣床X52K 本道工序是粗铣端面，已知加工材料为45钢，机床选用X52K立式铣床，选用刀具为高速钢镶齿套式面铣刀，其参数：直径d=125mm,孔径D=40mm，宽L=40mm，齿数z=14.根据表5-26确定铣刀角度，选择前角=20，后角=12，主偏角k=60，螺旋角=10，已知铣削宽度为63mm，铣削背吃刀量为ap=6mm。（1）确定每齿进给量 根据表5-13知XA5032型立式铣床的主电机功率为7.5kw,查表5-27知当工艺系统刚性中等、镶齿端铣刀加工铸铁时，其每齿进给量。由于本工序被吃刀量和铣削宽度较小，故选择最大的每齿进给量。 （2）选择铣刀磨钝标准和耐用时度 根据表5-28，用高速钢镶齿端铣刀粗加工铸剑时，选择铣刀后刀面磨损极限值为2.0mm，查表5-29知铣刀直径d=80mm时，经插值的端铣刀的合力耐用度T=50min。刀具耐磨用度是指刃磨后的刀具自开始切削直到磨损量达到磨钝的标准所经历的总切削时间。 （3）确定切削速度和工作台每分钟进给量 查表5-30知，高速钢铣刀铣削速度为，则所需铣床主轴转速范围是 根据机床的标准主轴转速，由表5-13选取n=60r/min,则实际铣削速度为 工作台每分钟进给量为 根据表5-13中工作台标准纵向进给量，选取，则实际每齿进给量为 （4）校验机床功率 由表5-31和表5-32知，铣削力和铣削功率计算公式如下： 式中。所以，铣削梨为铣床主电机功率为7.5kW。故选用切削用量合适。最后的切削用量为2.基本时间根据表5-33知，的端铣刀对铣削的基本时间为式中，工件铣削部分长度，单位为mm；切入行程长度，单位为mm，；切出行程长度，单位mm；工作台每分钟进给量，单位为mm/min。已知。由表5-34查的切入切出行程长度。所以，基本时间为（2）精铣轴承座底面精铣夹轴承孔两侧毛坯，粗铣轴承底面，注意尺寸80mm和表面粗糙度铣削深度：每齿进给量：根据机械加工工艺手册表2.4.73，取铣削速度：参照机械加工工艺手册表2.4.81，取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量： 被切削层长度：由毛坯尺寸可知刀具切入长度：精铣时刀具切出长度：取走刀次数为1机动时间： 本工序机动时间工序60：以已加工底面定位基准，在轴承孔处压紧，铣轴承座螺丝固定表面。机床：铣床X52K刀具：硬质合金可转位端铣刀（面铣刀），材料：， ，齿数，此为粗齿铣刀。因其单边余量：Z=3mm所以铣削深度：=3mm精铣该平面的单边余量：Z=1.0mm铣削深度：每齿进给量：根据参考文献3表2.473，取：根据参考文献3表2.481，取铣削速度每齿进给量：根据参考文献3表2.473，取根据参考文献3表2.481，取铣削速度机床主轴转速：按照参考文献3表3.174，取 实际铣削速度： 进给量： 工作台每分进给量： ：根据参考文献3表2.481,取切削工时被切削层长度：由毛坯尺寸可知， 刀具切入长度： 刀具切出长度：取走刀次数为1机动时间： 机动时间：所以该工序总机动时间工序70：钻底面定位销孔底孔然后铰孔达到尺寸2X18H7工件材料为HT200，硬度200HBS。孔的直径为18mm，公差为H7，表面粗糙度。加工机床为Z525立式钻床，加工工序为钻、扩、铰，加工刀具分别为：钻孔15mm标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔17.7mm标准高速钢扩孔钻；铰孔18mm标准高速铰刀。选择各工序切削用量。（1）确定钻削用量1）确定进给量 根据参考文献7表28-10可查出，由于孔深度比，故。查Z525立式钻床说明书，取。根据参考文献7表28-8，钻头强度所允许是进给量。由于机床进给机构允许的轴向力（由机床说明书查出），根据表28-9，允许的进给量。由于所选进给量远小于及，故所选可用。2）确定切削速度、轴向力F、转矩T及切削功率 根据表28-15，由插入法得：，由于实际加工条件与上表所给条件不完全相同，故应对所的结论进行修正。由参考文献7表28-3，故查Z525机床说明书，取。实际切削速度为：由表28-5，故3）校验机床功率 切削功率为机床有效功率故选择的钻削用量可用。即，相应地，（2）确定扩孔切削用量1）确定进给量 根据参考文献7表28-31，。根据Z525机床说明书，取=0.57mm/r。2）确定切削速度及 根据参考文献7表28-33，取。修正系数：，故 查机床说明书，取。实际切削速度为 （3）确定铰孔切削用量1）确定进给量 根据参考文献7表28-36，按该表注4，进给量取小植。查Z525说明书，取。2）确定切削速度及 由参考文献7表28-39，取。由参考文献7表28-3，得修正系数，故 查Z525说明书，取，实际铰孔速度 （4）各工序实际切削用量 根据以上计算，各工序切削用量如下：钻孔：，扩孔：，铰孔：，工序80：铣削轴承孔前后端面机床：铣床X52K刀具：硬质合金端铣刀（面铣刀） 齿数10（1）粗铣铣削深度：每齿进给量：根据机械加工工艺手册表2.4.73，取铣削速度：参照机械加工工艺手册表2.4.81，取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量：根据机械加工工艺手册表2.4.81,被切削层长度：由毛坯尺寸可知刀具切入长度：刀具切出长度：取走刀次数为1机动时间：（2）精铣铣削深度：每齿进给量：根据机械加工工艺手册表2.4.73，取铣削速度：参照机械加工工艺手册表2.4.81，取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量： 被切削层长度：由毛坯尺寸可知刀具切入长度：精铣时刀具切出长度：取走刀次数为1机动时间： 本工序机动时间工序110：铣削对接平面机床：铣床X52K刀具：硬质合金端铣刀YG8，硬质合金立铣刀YT15铣刀直径，齿数铣削深度：每齿进给量：根据机械加工工艺手册表2.4.73，取铣削速度：参照机械加工工艺手册表2.4.81，取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量：根据机械加工工艺手册表2.4.81,被切削层长度：由毛坯尺寸可知刀具切入长度：刀具切出长度：取走刀次数为1机动时间：工序130：钻顶面2螺栓固定孔13钻孔选用机床为Z525摇臂机床，刀具选用GB1436-85直柄短麻花钻，机械加工工艺手册第2卷。根据机械加工工艺手册第2卷表10.4-2查得钻头直径小于10的钻孔进给量为0.200.35。 则取确定切削速度，根据机械加工工艺手册第2卷表10.4-9切削速度计算公式为 （3-20）查得参数为，刀具耐用度T=35则 =1.6所以 =72选取 所以实际切削速度为=2.64确定切削时间（一个孔） =工序140：钻轴承座下半部分2XM12螺纹孔刀具：根据机械加工工艺手册表10-61选取高速钢麻花钻101)进给量 取f=0.13mm/r2)切削速度V=2434m/min. 取V=15m/min3)确定机床主轴转速ns= 398r/min与398r/min相近的机床转速为400r/min。现选取=400r/min。所以实际切削速度=5) 切削工时，按工艺手册表6.2-1。 t=i ;其中l=60mm; =4mm; =3mm;t= =1.28min机床：组合攻丝机刀具：钒钢机动丝锥 2XM12螺纹孔螺孔攻丝 进给量：由于其螺距,因此进给量切削速度：参照机械加工工艺手册表2.4.105，取机床主轴转速：，取丝锥回转转速：取实际切削速度： 被切削层长度：刀具切入长度：刀具切出长度： （盲孔）机动时间：第4章 加工轴承孔的液动夹具设计4.1 夹具的设计 为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。专用夹具是为某工序而特定设计制造的夹具。它优点是针对性强，结构简单，刚性好，操作容易，装夹容易，生产率高。缺点是设计周期长，产品更新换代后往往不能继续使用，适应性差；费用较高。机床夹具一般由功能相互独立而又相互联系的以下六部分组成：1.定位元件或定位装置。如支承钉、定位键、定位销等。2.夹紧元件或夹禁装置，它一般由动力装置（油缸、汽缸等）、中间传力机构和夹紧元件（压板、钩板等）组成。3.对刀或引导元件，它是保证夹具相对刀具的正确的位置，如对刀块、钻套、镗套等。4.夹具体，它与机床有关部件相连接，以确定夹具相对于机床的位置。5.连接元件，确定夹具在机床上的正确位置，如定位键、定位销、螺钉、螺栓等。6.其它元件或装置，适用于有特殊要求的元件，如分度装置、上下料装置等。设计镗轴承孔工序的专用夹具，夹具用于T68镗床，刀具为硬质合金镗刀，利用镗杆对孔进行镗削。工件的定位原理自由物体在空间直角坐标系中有六个自由度，即沿OX,OY,OZ三个轴向的平动自由度和三个绕轴的转动自由度。要使工件在夹具体中具有准确和确定不变的位置，则必须限制六个自由度。工件的六个自由度均被限制的定位叫做完全定位；工件被限制的自由度少于六个，但仍然能保证加工要求的定位叫不完全定位。在生产中，为了调整和控制不可避免产生的应力和变形，有些自由度是不必要限制的，故可采用不完全定位的方法。、以工件的平面为基准进行定位时，常采用挡铁、支撑钉进行定位、工件以圆孔内表面为基准进行定位时常采用销定位器、工件以圆柱外表面为基准进行定位时常采用V形铁定位器、利用以定位工件的轮廓对被定位工件进行定位可采用样板定位器零件工序图如下： 图4-1 底面两个支承板限制了X方向、Y方向、Z方向的移动自由度，一个菱销限制了绕X轴的转动，圆柱销限制了Y、Z两个方向的转动，螺旋夹紧器机构夹紧，共限制了6个自由度。分析见上图3-1。4.2夹紧装置的组成及设计要求夹紧工件的方式是多种多样的，因而夹紧装置的结构也是千变万化的。夹紧装置一般分为简单夹紧装置与复合夹紧装置两类。夹紧装置一般由以下三大部分组成：4.2.1动力源在夹具中产生原始作用力的机构称为动力源。有手动与机动两类，采用机动夹紧的动力源，是为了减少辅助时间，减轻工人劳动强度，提高生产率。本夹具采用机动液压夹紧的动力源。4.2.2中间传力机构它是将动力源产生的原始作用力传递给夹紧元件的机构称为传力机构。有螺旋机构、铰链机构、偏心机构等。本夹具采用螺旋机构。4.3镗模导向装置的设计采用镗模镗孔，孔的位置尺寸精度除了采用刚性主轴加工外都是依靠镗模导向来保证的，而不决定于机床成形运动的精度。镗模导向装置的布置，结构和制造精度是保证镗模精度的关键。4.3.1导向支架的布置方式单面后导向导向支架布置在刀具的后方，刀具与主轴刚性连接。加工D的长孔时，刀具导向部分直径d应小于所加工的孔径D。这是因为，此时镗杆能进入孔内，可以减少镗杆的悬伸量和利于缩短镗杆长度。图4-2 单面后导向4.3.2镗套的结构形式固定式镗套它是固定在镗模的导向支架上，不能随镗杆一起转动。刀具或镗杆在镗套内既有相对转动又有相对移动。它具有外形尺寸小、结构简单、中心位置准确的优点。为了减少镗套与镗杆的磨损，一般带有润滑油孔，用油枪注油润滑。4.3.3镗杆1. 镗杆导向部分采用开有直槽和开有螺旋槽的导向。这种导向与导套接触面积小，并有在沟槽中能存屑的优点，采用上述导向结构时，切削速度不宜超过20米/分，因此采用这种导向结构的镗杆直径一般不大于60毫米。2. 镗杆直径 确定镗杆直径时，在考虑到镗杆刚度的同时，还要考虑到镗杆和工件孔之间应留有足够的容屑空间。镗杆直径一般选取 ， 在设计镗杆时，镗孔直径D、镗杆直径d、镗刀截面BB之间一般按表考虑；查书机床夹具设计P140表5-4，取D=52mm、d=40mm、BB=12123. 镗杆材料及技术要求 镗杆要求表面硬度而内部有较好的韧性。因此镗杆材料多采用45钢。镗杆的导向部分的公差，粗加工采用db,精加工采用db1;镗杆在500毫米长度内弯曲小于0.01毫米；装刀的刀孔对镗杆的不对称度不大于0.01-0.1毫米，不垂直度不大于0.01-0.02/100，刀孔光洁度一般为；4.4 切削力与夹紧力的计算4.4.1切削力的计算刀具材料为：硬质合金镗削力的计算：见表1-2-3，P32机床夹具设计手册。修正系数 S 每转进给量 t 切削深度V 切削速度表1-2-4 ，P33机床夹具设计手册在 （3-3）在 （3-4） 在 （3-5） 查表1-2-6中机床夹具设计手册P33。 主 偏 角 =45 1.0 1.0 1.0前 角 =10 1.0 1.0 1.0刀 倾 角 =0 1.0 1.0 1.0刀尖圆弧半径 r = 0.5mm 0.87 0.66 1.0镗削力：（3-6）（3-7）（3-8）4.4.2夹紧力的确定确定一个机构的夹紧力,即确定夹紧力的大小,方向和作用点。它必须通过综合分析工件的结构特征、加工要求、工件的定位方案以及工件在加工过程中所受外力来确定。1确定夹紧力作用方向原则夹紧力的作用方向不仅影响工件的加工精度，而且还影响工件夹紧的实际效果。0确定夹紧力方向应考虑以下三点：一是夹紧力的作用方向不应破坏工件的即定位置；二是夹紧力的作用方向应使夹紧力尽可能最小。本夹具作用方向为向下。2确定夹紧力作用点的原则夹紧力作用点是夹紧元件与工件接触点处的面积。确定夹紧力作用点是指夹紧力方向已经确定后，来确定作用点的位置、数目及面积。本夹具的作用点为两个点。3夹紧力大小的确定夹紧力的大小关系到夹具使用的可靠性、安全性及工件的变形量。夹紧力过小加工过程中工件位置将发生变动，夹紧力过大将使将使工件产生变形。因此也不能过大。一套夹具的实际所需夹紧力的计算是一个很复杂的问题，为了简化计算，一般只考虑切削力对夹紧力的影响，并假定工艺系统是刚性的，切削过程是连续稳定的。根据静力平衡原理计算出理论夹紧力W，在乘上安全系数K即的实际夹紧力数值。在计算夹紧力时,必须把安全系数考虑在内。安全系数，其中为1.52 粗加工取1.2，精加工取1刀具钝化系数；取1.11.3断续切削系数，连续取1则粗加工安全系数K=1.21.71.21=2.45方向所需夹紧力 （3-9）方向所需夹紧力 （3-10）方向所需夹紧力 （3-11）则W（即为运动方向所需夹紧力总和）4.4.3液压系统的设计活塞作用力P的近似计算查书机床夹具设计手册P182表1-6-7； （3-12） 为沿活塞运动方向的夹紧力所要求的作用力总和；既为前面所算W为4181N 为考虑各种损失的有效系数，通常取 查书机床夹具设计手册P183表1-6-8；液压缸内径D的计算 （3-13） P-活塞最大作用力 p-油缸工作压力取2.5-5.0MPa往复式活塞油缸，推力工作时的缸径。P=5226N p=3MPa查书机床夹具设计手册P183表1-6-8；无杆腔最大流量 （3-14） D为油腔内径；V1为无杆腔工作时活塞速度（m/min）根据工作需要确定取为2m/min 活塞杆直径d=0.5D 查表3-1液压与气压传动 缸筒内径尺寸取50mm ，GB/T2348-1993，则活塞杆直径d=0.5D=25mm活塞长度0.6-1D 活塞杆导向长度0.6-1.5d查书液压与气压传动P67；工作腔有效工作面积 （3-15） F为活塞作用力为5226N， P为油缸工作压力取3MPa； 查书液压与气压传动P67实际工作压力（液压缸） （3-16） F为活塞作用力为5226N D为油腔内径为50mm； 查书机床夹具设计手册P182表1-6-7；油流量计算 （3-17） 为活塞最大移动速度（m/min），F为活塞有效工作面积( )；查书液压传动P75，油缸端盖螺栓验算：螺栓直径 （3-18）F 液压缸负载 拧紧系数 Z固定螺栓个数 为材料屈服极限查书液压传动P75，活塞杆直径校核： （3-19）F活塞杆作用力 材料许用应力选择MOB D-50X25X50型号的液压缸所附/offer/523926171091.html?spm=a261b.2187593.1998088710.26.lUcBfV&tracelog=p4p4.5定位误差的分析与计算由于工件定位所造成的加工面相对其工序基准的位置误差简称定位误差，以表示。对夹具设计中采用的某一定位方案,只要其可能产生的定位误差小于工件相关尺寸或位置公差的1/3,或满足前述,见书机械制造技术基础P163；即可认为该定位方案符合加工精度的要求.在加工时夹具相对刀具及切削成形运动的位置经调整后不在变动，因此可以认为加工面的位置是固定的，在这种情况下，加工面对其工序基准位置误差必然是工序基准的位置变动所造成的。造成定位误差的原因是基准位置误差与不重合误差。查书机械制造技术基础P165， 本夹具采用销定位，销放置于定位板上，限制了工件的上下垂直方向位置的移动，而使工件水平位置不会变动；因此基准位置无变动，；而且定位基准与工序基准重合是同一个基准，因此。定位误差分析如下图：定位误差 ： 其中：， 夹紧误差 ： 其中接触变形位移值： 查5表1215有。 磨损造成的加工误差：通常不超过 夹具相对刀具位置误差：取误差总和：从以上的分析可见，所设计的夹具能满足零件的加工精度要求。4.6夹具设计与操作的简要说明4.6.1夹具体方式的确定夹具体是夹具的基本件，它既要把夹具的各种元件、机构、装置连接成一个整体，而且还要考虑工件装卸的方便。因此，夹具体的形状和尺寸主要取决于夹具各组成件的分布位置、工件的外形轮廓尺寸以及加工的条件等。在设计夹具体时应满足以下基本要求。、具有足够的强度和刚度。 、结构简单、轻便，在保证强度和刚度前提下结构尽可能简单紧凑，体积小、质量轻和便于工件装卸。、安装稳定牢靠。、结构的工艺性好，便于制造、装配和检验、尺寸要稳定且具有一定精度。、清理方便。夹具体毛坯制造方法的选择 综合考虑结构合理性、工艺性、经济型、标准化以及各种夹具体的优缺点等，选择夹具体毛坯制造方法为铸造夹具体；夹具体的外形尺寸 在绘制夹具总图时，根据工件、定位元件、夹紧装置及其辅助机构在总体上的配置，夹具体的外形尺寸便已大体确定。然后进行造型设计，再根据强度和刚度要求选择断面的结构形状和壁厚尺寸。4.6.2夹具的精度要求夹具的精度都应比工件要求的精度高，才能加工出合格的工件。精度高出的部分称为夹具的精度储备或精度裕度。精度裕度用来补偿加工中的各项误差及定位、导向元件的磨损。当然精度裕度越大，加工工件的质量越稳定，夹具的易损件的使用寿命也越长。但从另一方面看，精度裕度越大，必须要求夹具的制造精度越高，从而会急剧增加夹具的制造成本，工件的加工成本也随之增加；反之，夹具制造的精度越小，将会使夹具在夹具中易损件主要是定位、导向元件需频繁地更换，维修周期短，增加维修费用，从而增加了工件的加工成本。所以夹具精度的设计准则是：应使夹具的设计精度与工件的加工精度要求相适应，不可盲目地提高夹具的精度要求。但多大的 经济裕度才算合适呢？从原则上讲对加工精度要求高的工件，夹具的精度只能略高于工件要求的加工精度，即减小夹具的经济裕度。这虽然会使易损件使用期限缩短，更换频繁，但仍比提高夹具的制造精度经济、合理。对加工精度要求不高的工件，夹具的设计精度要求应以夹具制造车间的平均经济精度为下限而不必过低。4.6.3夹具使用注意事项、保养及维护（1）使用前对限位尺寸检查是否还保持正确位置；（2）如果挡销磨损超差，可以进行打磨修复；如果挡板、插销、支承钉磨损超差，可以重新组装，错开磨损部位后继续使用。结 论通过近一个月的课程设计，使我们充分的掌握了一般的设计方法和步骤，不仅是对所学知识的一个巩固，也从中得到新的启发和感受，同时也提高了自己运用理论知识解决实际问题的能力，而且比较系统的理解了液压设计的整个过程。在整个设计过程中，我本着实事求是的原则，抱着科学、严谨的态度，主要按照课本的步骤，到图书馆查阅资料，在网上搜索一些相关的资料和相关产品信息。这一次设计是大学四年来最系统、最完整的一次设计，也是最难的一次。在设计的时候不停的计算、比较、修改，再比较、再修改，我也付出了一定的心血和汗水，在期间也遇到不少的困难和挫折，幸好有老师的指导和帮助，才能够在设计中少走了一些弯路，顺利的完成了设计。本设计研究过程中仍然存在不足之处，有的问题还
