关 键 词：

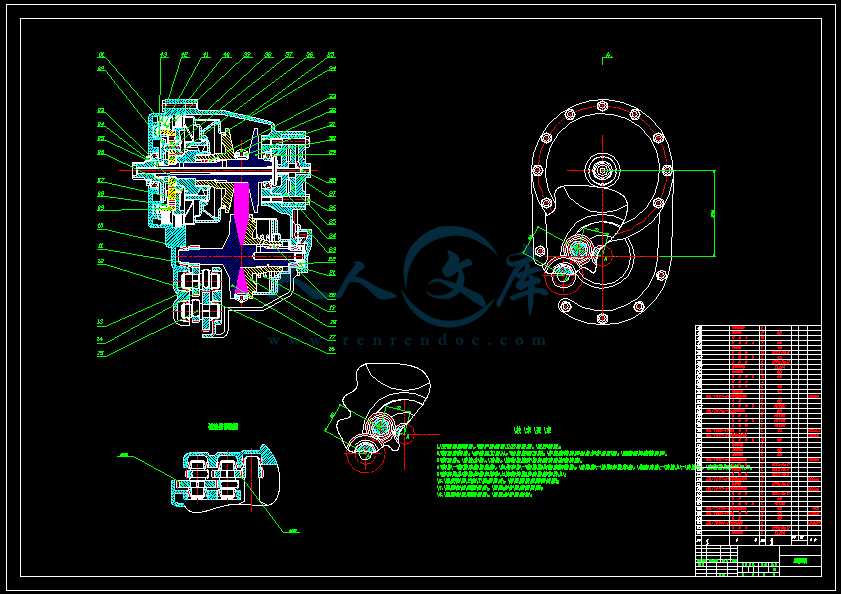

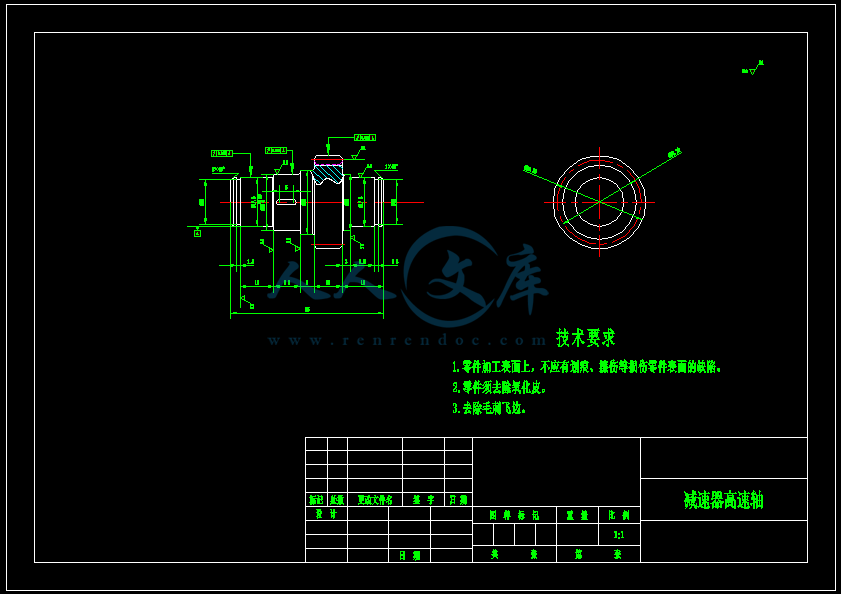

含CAD图纸、说明书 日产逍客无级 尼桑逍客CVT变速器 无级变速器

资源描述：

内容简介：

车型B2 发动机Nmax69kw/6000rpm 发动机Mmax128N.m/3400rmp I档变比 5.36 主传动比4.909090909 主动锥齿轮齿数11 从动锥齿轮齿数54 轮胎与地面的附着系数0.85 发动机输出最大转矩128 发动机到主传动主动齿轮的传动效率0.96 弧齿锥齿轮的传动效率0.95 主减速器主动轴转矩Tz658.6368 主减速器从动轴转矩3071.642531 直径系数KD215 从动锥齿轮大端分度圆直径218.0460129 齿轮端面模数4.037889129 齿轮端面模数取为5 小齿轮分度圆锥角11.51967117 大齿轮分度圆锥角78.52597814 小齿轮分度圆直径d155 大齿轮分度圆直径d2270 锥距R275.5449147 齿宽系数0.28 齿宽b77.15257611 小齿宽中点分度圆直径dm147.3 大齿宽中点分度圆直径dm2232.2 齿宽中点模数mm4.3 全齿高11 小齿轮齿顶圆直径da159.89938274 小齿轮齿根圆直径df149.12074071 大齿轮齿顶圆直径da2270.9980224 大齿轮齿根圆直径df2268.8023731 大齿轮齿宽b241.85 小齿轮齿宽b146.035 双曲面齿轮副偏移距E27 中点螺旋角35 法向压力角a16 轮齿上圆周力F/N13924.66808 单位齿长圆周力332.7280305 过载系数k01 尺寸系数ks0.666091776 齿面载荷分配系数km1.1 质量系数kv1 齿轮的轮齿弯曲应力综合系数Jw0.37 锥齿轮轮齿的齿根弯曲应力ow215.3259987 轮齿接触强度 尺寸系数ks1 齿面品质系数kf1 综合弹性系数cp232.6 齿面接触强度的综合系数Jj0.126 锥齿轮轮齿的齿面接触应力oj2113.742167 锥齿轮齿面上的作用力 齿宽中点处圆周力F26456.86934 作用在节锥面上的齿面宽中点A处的法向力FT33590.81404 FN垂直于OA且位于0OA所在的平面9254.311861 沿节锥母线方向的力Fs18513.0917 作用在主动锥齿轮齿面上的轴向力Faz19987.74653 作用在主动锥齿轮齿面上的径向力FRz5372.787085 主动锥齿轮螺旋方向右旋 主动锥齿轮旋转方向逆时针 从动锥齿轮螺旋方向左旋 从动锥齿轮旋转方向顺时针 作用在从动锥齿轮齿面上的轴向力Fac4498.055843 作用在从动锥齿轮齿面上的径向力FRc20202.58266 锥齿轮轴承的载荷 主动锥齿轮轴两轴承(A、B)间距a80 主动锥齿轮轴轴承B到齿轮间距b50 差速器轴承C到从动锥齿轮间距c60 差速器轴承D到从动锥齿轮间距d130 轴承A径向力43084.924 轴承A轴向力19987.74653 轴承B径向力16731.14494 轴承B轴向力0 轴承C径向力24541.70207 轴承C轴向力4498.055843 轴承D径向力9109.797632 轴承D轴向力0 普通锥齿轮式差速器 锁紧系数k0.1 半轴的转矩比kb1.222222222 左半轴对差速器的反转矩T11382.239139 右半轴对差速器的反转矩T21689.403392 差速器的内摩擦力矩307.1642531 差速器齿轮主要参数选择 行星齿轮数n 2 行星齿轮球面半径Rb43.60920259 行星齿轮球面半径系数3 行星齿轮节锥距A042.95506455 行星齿轮齿数z111 半轴齿轮齿数z217 行星齿轮节锥角r132.92193294 半轴齿轮节锥角r257.12371637 锥齿轮大端的端面模数m4.242798858 取齿轮大端的端面模数m5 压力角a22.5 齿高系数0.8 支持面允许挤压应力Oc98 行星齿轮支承面中点到锥顶的距离rd36.55 行星齿轮轴直径d19.74318738 取行星齿轮轴直径d24 支承长度L26.4 差速器齿轮强度计算 综合系数J0.21 半轴齿轮齿宽b216.94 半轴齿轮大端分度圆直径d285 半轴齿轮计算转矩Tc1842.985519 轮齿弯曲应力ow893.1554426 驱动桥的最大静载荷G216023 负荷转移系数m21.2 车轮滚动半径rr308 附着系数&0.8 车轮附着力距M&2368840.32 半轴的扭转切应力447.0564416 直径系数K0.212 全浮式半轴杆部直径28.2605834130 半轴花
