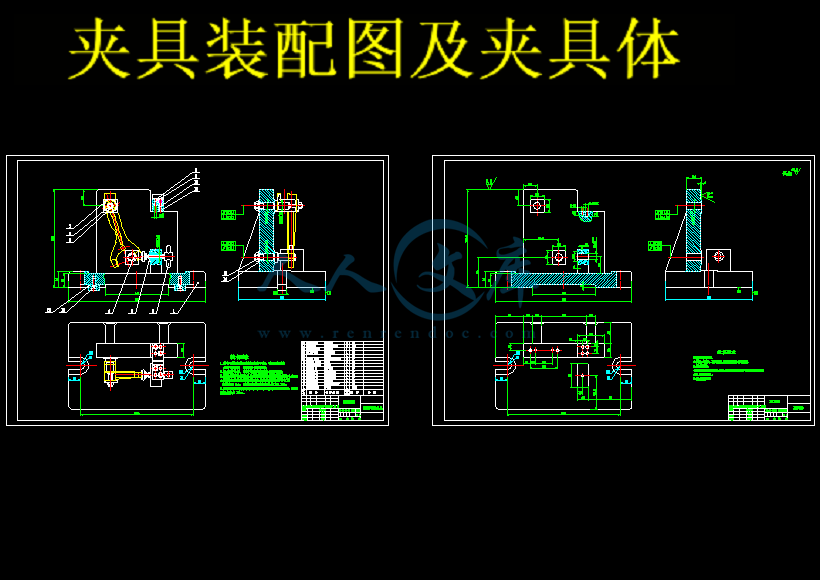

一四档变速叉工艺及铣15mm槽夹具设计【4张CAD图纸、工艺卡片和说明书】

摘  要

此次设计是对变速叉零件的加工工艺和夹具设计，其零件为锻件，具有体积小，零件复杂的特点，由于面比孔易加工，在制定工艺规程时，就先加工面，再以面为基准来加工其它，其中各工序夹具都采用专用夹具,并以操作简单的手动夹紧方式夹紧，其机构设计简单，方便且能满足要求。

关键词  变速叉，加工工艺，专用夹具，设计

Abstract

This design is to dials forks the components the processing craft and the jig design, its components are the forging, has the volume to be small, components complex characteristic,Because the surface is easier than the hole to process, when formulation technological process, first the machined surface, then processes other take the surface as the datum,In which various working procedures jig all uses the unit clamp, special regarding processes the big end of hole, the trough and drills the capitellum hole incline eyelet in the working procedure, Chooses locate mode which two sells at the same time, and operates the simple manual clamp way clamp, its organization design is simple, the convenience also can satisfy the request.

Key words：  Dials the fork, the processing craft, unit clamp, design

目  录

摘  要 I

Abstract II

目  录 III

第1章 绪论 1

1.1 机械加工工艺概述 1

1.2机械加工工艺流程 1

1.3夹具概述 2

1.4机床夹具的功能 2

1.5机床夹具的发展趋势 3

1.5.1机床夹具的现状 3

1.5.2现代机床夹具的发展方向 3

第2章 变速叉的分析 6

2.1变速叉的工艺分析 6

2.2变速叉的工艺要求 6

第3章 工艺规程设计 7

3.1 加工工艺过程 7

3.2确定各表面加工方案 7

3.2.1影响加工方法的因素 8

3.2.2加工方案的选择 8

3.3 确定定位基准 9

3.3.1粗基准的选择 9

3.3.1精基准选择的原则 9

3.4工艺路线的拟订 10

3.4.1工序的合理组合 10

3.4.2工序的集中与分散 11

3.4.3加工阶段的划分 11

3.4.4加工工艺路线方案的比较 12

3.5变速叉的偏差，加工余量，工序尺寸及毛坯尺寸的确定 15

3.5.1毛坯的结构工艺要求 15

3.5.2变速叉的偏差计算 16

3.6确定切削用量及基本工时（机动时间） 17

3.7时间定额计算及生产安排 24

第4章 夹具设计 27

4.1 研究原始质料 27

4.2 定位、夹紧方案的选择 27

4.3切削力及夹紧力的计算 27

4.4 误差分析与计算 28

4.6 夹具设计及操作的简要说明 29

总结与展望 30

参考文献 31

致 谢 32

第1章 绪论

1.1 机械加工工艺概述

机械加工工艺流程是工件或者零件制造加工的步骤，采用机械加工的方法，直接改变毛坯的形状、尺寸和表面质量等，使其成为零件的过程称为机械加工工艺过程。比如一个普通零件的加工工艺流程是粗加工-精加工-装配-检验-包装，就是个加工的笼统的流程。

机械加工工艺是指用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使其成为合格零件的全过程，加工工艺是工人进行加工的一个依据。

机械加工工艺就是在流程的基础上，改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品 或半成品，是每个步骤，每个流程的详细说明，比如，上面说的，粗加工可能包括毛坯制造，打磨等等，精加工可能分为车，钳工，铣床，等等，每个步骤就要有详 细的数据了，比如粗糙度要达到多少，公差要达到多少。

1.2机械加工工艺流程

机械加工工艺规程一般包括以上内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及 检验方法、切削用量、时间定额等。

机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件上，把较为合理的工艺过程和操作方法，按照规定的形式书写 成工艺文件，经审批后用来指导生产。制订工艺规程的步骤

1) 计算年生产纲领，确定生产类型。

2) 分析零件图及产品装配图，对零件进行工艺分析。

3) 选择毛坯。

4) 拟订工艺路线。

5) 确定各工序的加工余量，计算工序尺寸及公差。

6) 确定各工序所用的设备及刀具、夹具、量具和辅助工具。

7) 确定切削用量及工时定额。

8) 确定各主要工序的技术要求及检验方法。

9) 填写工艺文件。

在制订工艺规程的过程中，往往要对前面已初步确定的内容进行调整，以提高经济效益。在执行工艺规程过程中，可能会出现前所未料的情况，如生产条件的变化，新技术、新工艺的引进，新材料、先进设备的应用等，都要求及时对工艺规程进行修订和完善。
