人人文库网 > 图纸下载 > 毕业设计 > K76-变速叉第一速及倒车机械加工工艺及钻扩孔Φ19mm孔夹具设计【含CAD图纸、说明书、工艺工序卡】
0a 工序25 钻扩孔Φ19mm夹具说明书.doc
K76-变速叉第一速及倒车机械加工工艺及钻扩孔Φ19mm孔夹具设计【含CAD图纸、说明书、工艺工序卡】
收藏
资源目录
压缩包内文档预览：
编号：22273372
类型：共享资源
大小：1.76MB
格式：ZIP
上传时间：2019-10-08
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
含CAD图纸、说明书、工艺工序卡
k76
变速
第一
倒车
机械
加工
工艺
扩孔
19
mm
妹妹
夹具
设计
cad
图纸
说明书
仿单
工序
- 资源描述：
-
- 内容简介：
-

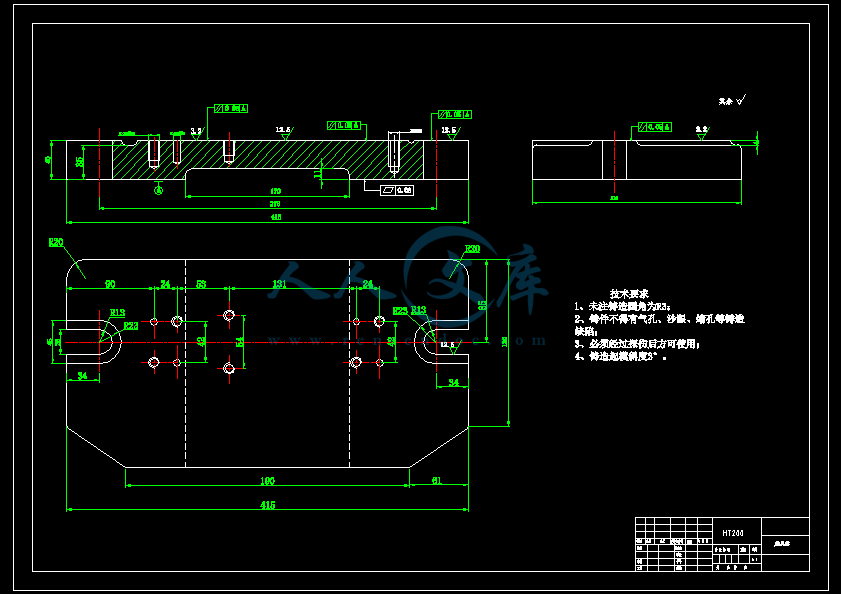

压缩包内含有CAD图纸和说明书,咨询Q 197216396 或 11970985第4章 工序25 钻扩孔19mm夹具设计4.1 研究原始质料利用本夹具主要用来加工工序工序25 钻扩孔19mm。加工时除了要满足粗糙度要求外，还应满足两孔轴线间公差要求。为了保证技术要求，最关键是找到定位基准。同时，应考虑如何提高劳动生产率和降低劳动强度。4.2 定位、夹紧方案的选择由零件图可知：在对孔进行加工前，底平面进行了粗、精铣加工，采用一个固定V型块和一个活动压块定位夹紧。 4.3切削力及夹紧力的计算钻该孔时选用：钻床Z525，刀具用高速钢刀具。由参考文献5查表可得：切削力公式： 钻19孔D=19mm 式中 查表得： 其中： 即：实际所需夹紧力：由参考文献5表得： 有：安全系数K可按下式计算有：式中：为各种因素的安全系数，见参考文献5表 可得： 所以 由计算可知所需实际夹紧力不是很大，为了使其夹具结构简单、操作方便，决定选用手动螺旋夹紧机构。取，查参考文献51226可知移动形式压板螺旋夹紧时产生的夹紧力按以下公式计算：式中参数由参考文献5可查得： 螺旋夹紧力：由上述计算易得： 因此采用该夹紧机构工作是可靠的。4.4 误差分析与计算该夹具以一个平面和和V型块和活动压块定位，要求保证孔轴线间的尺寸公差。为了满足工序的加工要求，必须使工序中误差总和等于或小于该工序所规定的尺寸公差。由5和6可得：1 定位误差： 当以任意边接触时 当短以固定边接触时 通过分析可得： 因此：当以任意边接触时 2 夹紧误差 ： 其中接触变形位移值： 磨损造成的加工误差：通常不超过 夹具相对刀具位置误差：取误差总和：从以上的分析可见，所设计的夹具能满足零件的加工精度要求。4.6 钻套、衬套、钻模板设计与选用工艺孔的加工只需钻切削就能满足加工要求。故选用可换钻套（其结构如下图所示）以减少更换钻套的辅助时间。 图6.1 可换钻套表dDD1Ht基本极限偏差F7基本极限偏差D601+0.016+0.0063+0.010+0.004669-0.00811.84+0.016+0.00871.82.6582.63698121633.3+0.022+0.0103.347+0.019+0.010104581156101310162068+0.028+0.01312+0.023+0.0121581015181220251012+0.034+0.0161822121522+0.028+0.01526162836151826300.0121822+0.041+0.02030342036HT200222635+0.033+0.017392630424625HT200563035+0.050+0.0254852354255+0.039+0.0205930566742486266485070740.040钻模板选用钻模板，用沉头螺钉锥销定位于夹具体上。5.7 确定夹具体结构和总体结构对夹具体的设计的基本要求（1）应该保持精度和稳定性在夹具体表面重要的面，如安装接触位置，安装表面的刀块夹紧安装特定的，足够的精度，之间的位置精度稳定夹具体，夹具体应该采用铸造，时效处理，退火等处理方式。（2）应具有足够的强度和刚度保证在加工过程中不因夹紧力，切削力等外力变形和振动是不允许的，夹具应有足够的厚度，刚度可以适当加固。（3）结构的方法和使用应该不错夹较大的工件的外观，更复杂的结构，之间的相互位置精度与每个表面的要求高，所以应特别注意结构的过程中，应处理的工件，夹具，维修方便。再满足功能性要求（刚度和强度）前提下，应能减小体积减轻重量，结构应该简单。（4）应便于铁屑去除在加工过程中，该铁屑将继续在夹在积累，如果不及时清除，切削热的积累会破坏夹具定位精度，铁屑投掷可能绕组定位元件，也会破坏的定位精度，甚至发生事故。因此，在这个过程中的铁屑不多，可适当增加定位装置和夹紧表面之间的距离增加的铁屑空间：对切削过程中产生更多的，一般应在夹具体上面。（5）安装应牢固、可靠夹具安装在所有通过夹安装表面和相应的表面接触或实现的。当夹安装在重力的中心，夹具应尽可能低，支撑面积应足够大，以安装精度要高，以确保稳定和可靠的安装。夹具底部通常是中空的，识别特定的文件夹结构，然后绘制夹具布局。图中所示的夹具装配。加工过程中，夹具必承受大的夹紧力切削力，产生冲击和振动，夹具的形状，取决于夹具布局和夹具和连接，在因此夹具必须有足够的强度和刚度。在加工过程中的切屑形成的有一部分会落在夹具，积累太多会影响工件的定位与夹紧可靠，所以夹具设计，必须考虑结构应便于铁屑。此外，夹点技术，经济的具体结构和操作、安装方便等特点，在设计中还应考虑。在加工过程中的切屑形成的有一部分会落在夹具，切割积累太多会影响工件的定位与夹紧可靠，所以夹具设计，必须考虑结构应便排出铁屑。4.6 夹具设计及操作的简要说明如前所述，该工件不但可以采用V型块夹紧经过方案的认真分析和比较，选用了手动夹紧方式。这类夹紧机构结构简单、夹紧可靠、通用性大，在机床夹具中很广泛的应用。此外，当夹具有制造误差，工作过程出现磨损，以及零件尺寸变化时，影响定位、夹紧的可靠。为防止此现象，选用可换定位销。以便随时根据情况进行调整换取。11总结与展望总结与展望在本次设计中，考虑到零件的加工难易、材料、成本等问题，所选用的零、部件都是操作简单，通用性较强的标准件，从现时以最低的成本实现最先进的加工。但也有不足之处：特别是对于钻孔夹具，在刀具加工完退出工件孔时，有可能会划伤工件内孔表面，本可以在夹具体内部设置液压升降系统，使工件孔与定位立台可升可降，这样，在刀具退出时，使定位立台连同工件孔一起升起，从而避免划伤。但考虑到成本问题，未采用这种方法。为此，钻孔的专用夹具还有待改进。无论怎样，这次的课程设计使我获益良多，是我在学校的最后一次答卷，也是我成功迈向社会的第一步。参考文献参考文献1 黄如林，切削加工简明实用手册M，北京：化学工业出版社，2004。2 余光国，马俊，张兴发，机床夹具设计M，重庆：重庆大学出版社，1995。3 李洪，机械加工工艺手册M，北京：机械工业出版社，1990。4 方昆凡，公差与配合手册M，北京：机械工业出版社，1999。5 王光斗，王春福，机床夹具设计手册M，上海科学技术出版社，2000。6 东北重型机械学院等，机床夹具设计手册M，上海：上海科学技术出版社，1979。7 吴宗泽，机械设计实用手册M，北京：化学工业出版社，2000。8 刘文剑，曹天河，赵维，夹具工程师手册M，哈尔滨：黑龙江科学技术出版社，1987。9 上海金属切削技术协会，金属切削手册M，上海：上海科学技术出版社，1984。10 周永强，高等学校课程设计指导M，北京：中国建材工业出版社，2002。11 杨叔子，机械加工工艺师手册M，北京：机械工业出版社，2004。12 上海金属切削技术协会，金属切削手册M，上海：上海科学技术出版社，2004。13 东北重型机械学院，洛阳农业机械学院，长春汽车厂工人大学，机床夹具设计手册M，上海：上海科学技术出版社，1980。14 李庆寿，机械制造工艺装备设计适用手册M，银州：宁夏人民出版社，1991。15 廖念钊，莫雨松，李硕根，互换性与技术测量M，中国计量出版社，2000：919。16 乐兑谦，金属切削刀具，机械工业出版社，2005：417。17 王先逵，机械机械制造工艺学，机械工业出版社，2006。18 Machine Tools N.chernor 1984.附 录致 谢我要特别感谢我的导师的精心指导，不仅指导我们解决了关键性技术难题，更重要的是为我们指引了设计的思路并给我们讲解了设计中用到的实际工程设计经验，从而使我们设计中始终保持着清晰的思维也少走了很多弯路，也使我学会综合应用所学
