关 键 词：

含CAD图纸、说明书 空包 装机 机械设计 CAD 图纸 说明书

资源描述：

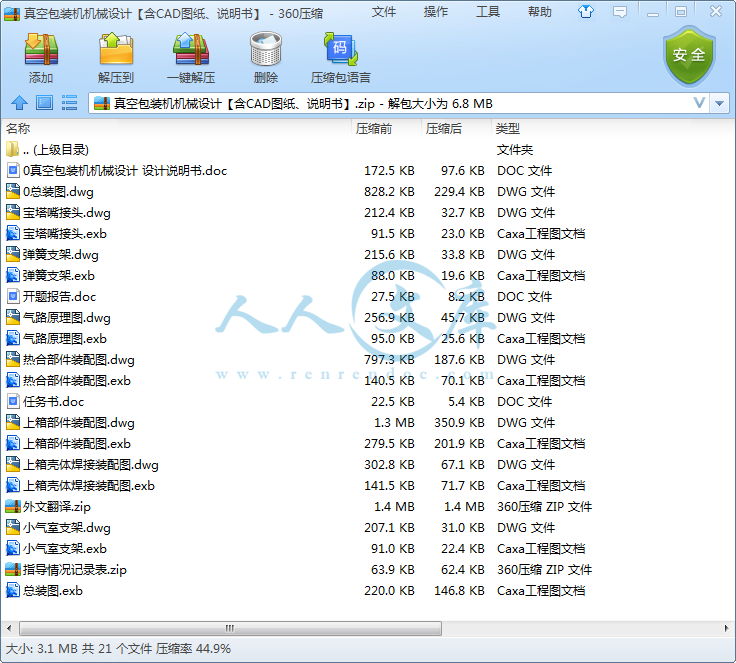

【温馨提示】压缩包内含CAD图有下方大图片预览，下拉即可直观呈现眼前查看、尽收眼底纵观。打包内容里dwg后缀的文件为CAD图，可编辑，无水印，高清图，压缩包内文档可直接点开预览，需要原稿请自助充值下载，所见才能所得，请见压缩包内的文件及下方预览，请细心查看有疑问可以咨询QQ：11970985或197216396

内容简介：

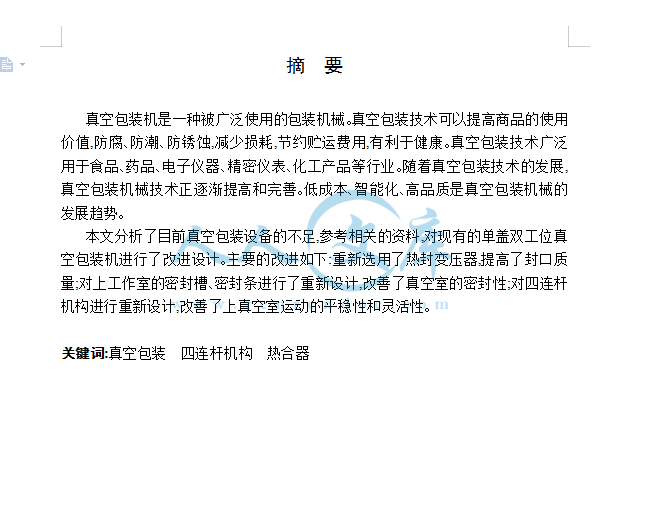

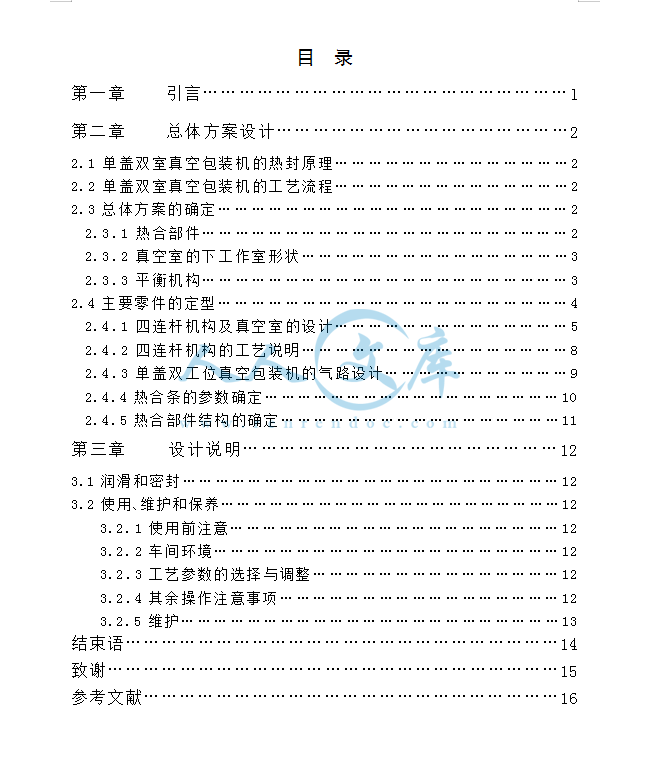

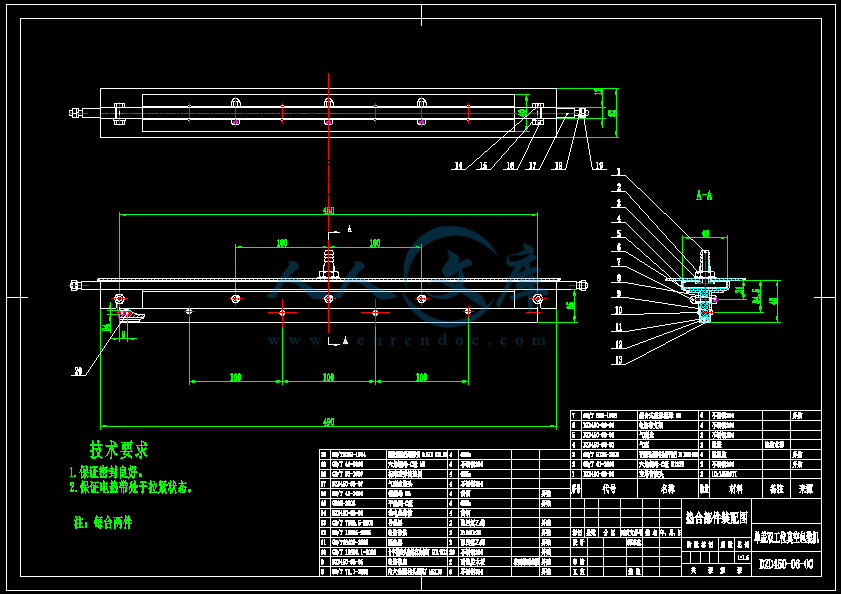

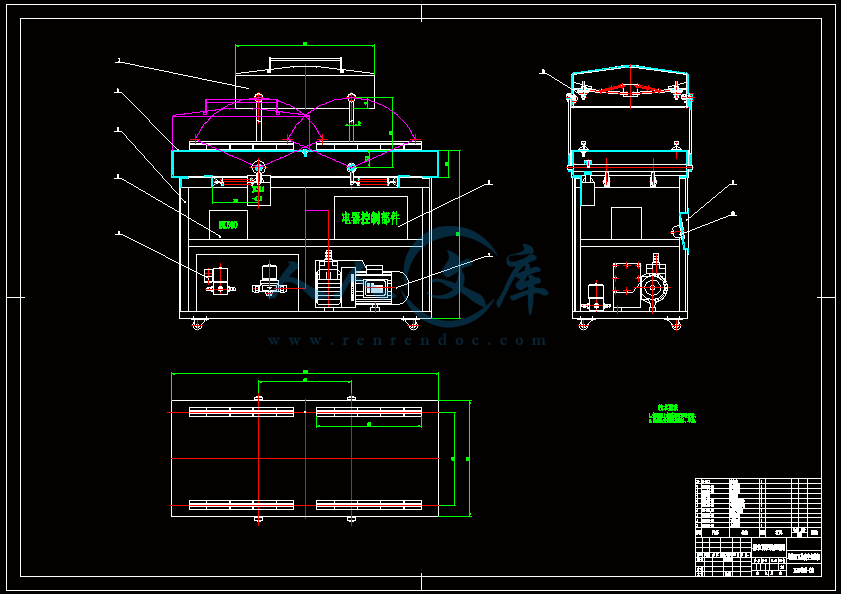

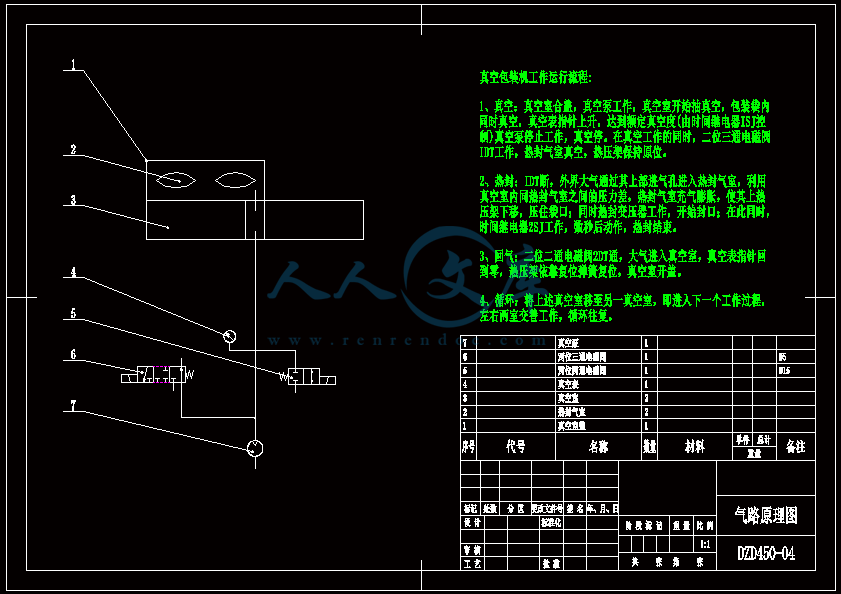

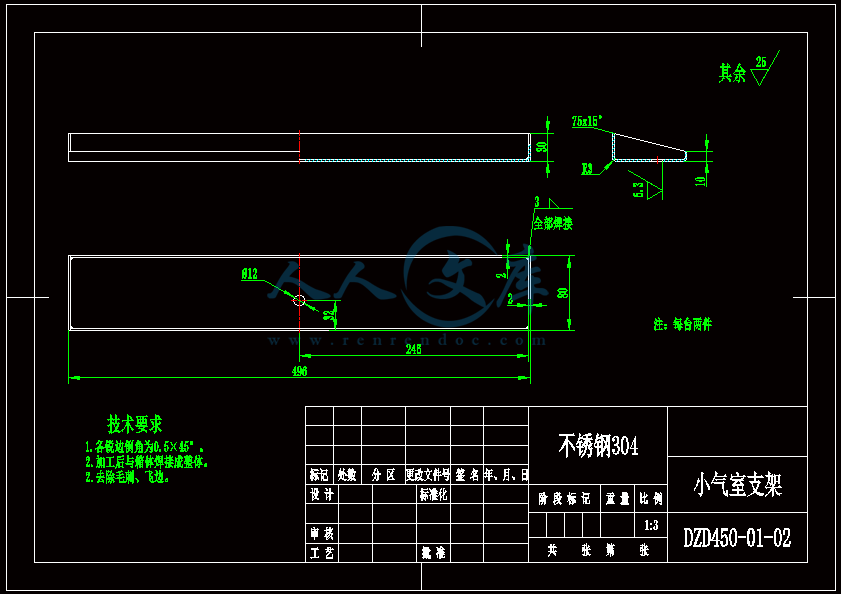

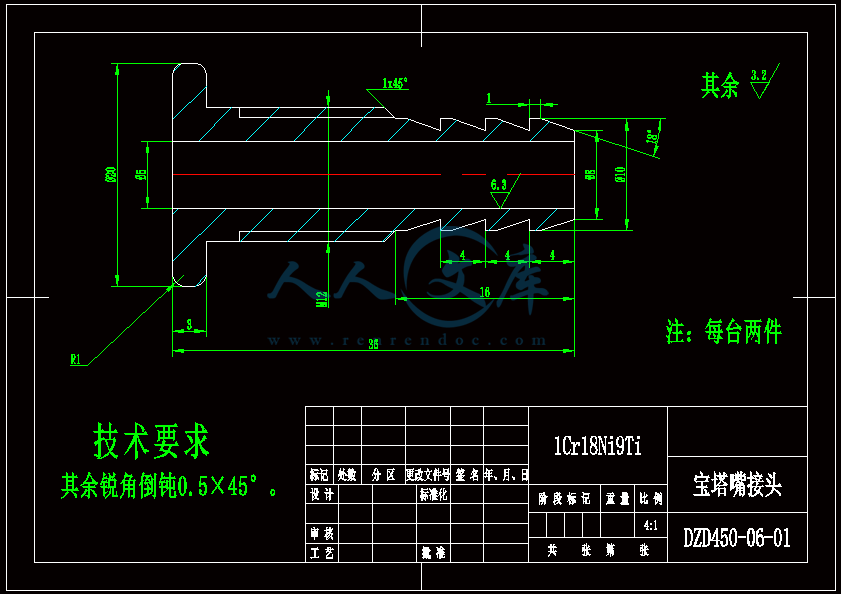

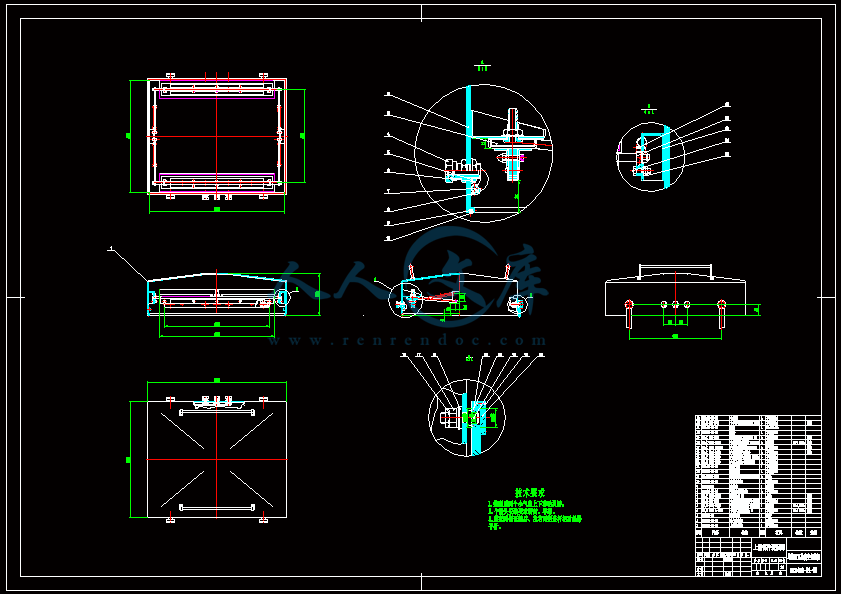

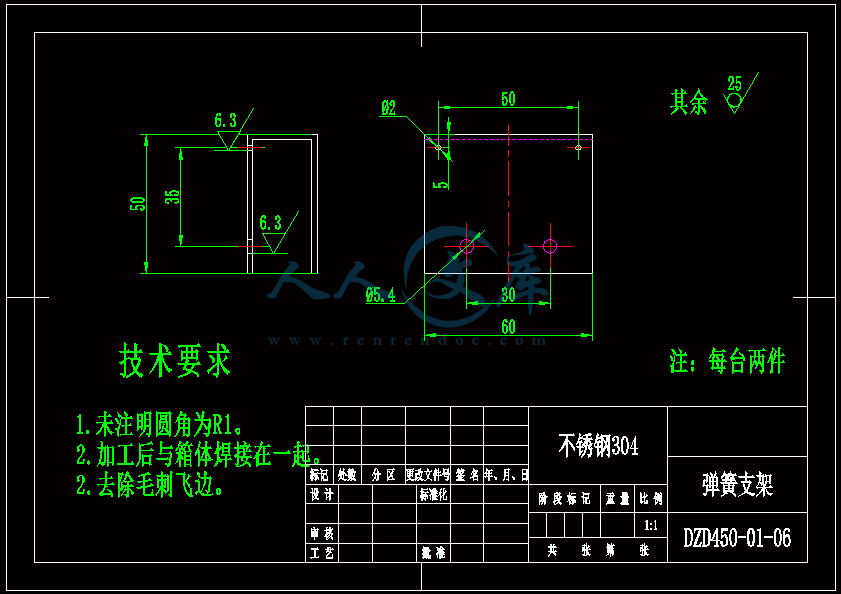

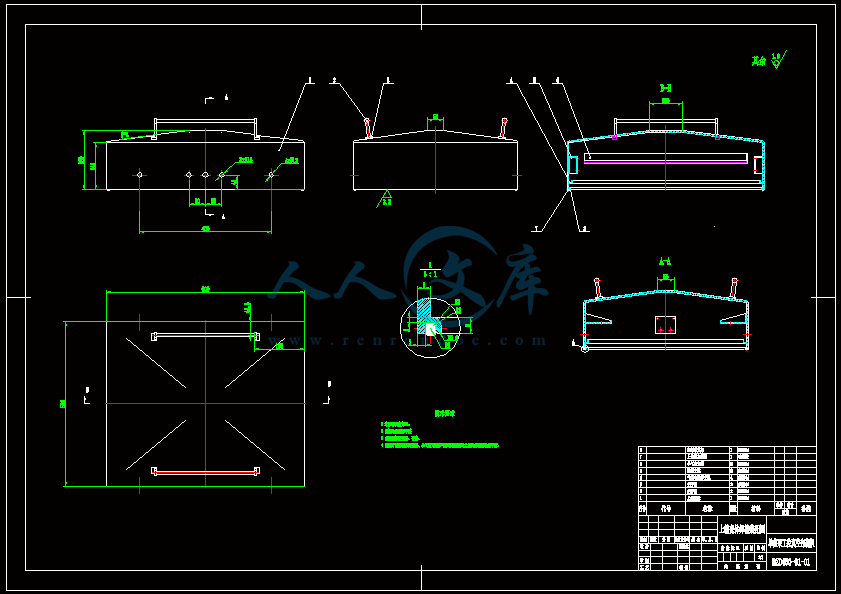

压缩包内含有CAD图纸和说明书,咨询Q 197216396 或 11970985摘 要真空包装机是一种被广泛使用的包装机械真空包装技术可以提高商品的使用价值,防腐防潮防锈蚀,减少损耗,节约贮运费用,有利于健康真空包装技术广泛用于食品药品电子仪器精密仪表化工产品等行业随着真空包装技术的发展,真空包装机械技术正逐渐提高和完善低成本智能化高品质是真空包装机械的发展趋势本文分析了目前真空包装设备的不足,参考相关的资料,对现有的单盖双工位真空包装机进行了改进设计主要的改进如下:重新选用了热封变压器,提高了封口质量;对上工作室的密封槽密封条进行了重新设计,改善了真空室的密封性;对四连杆机构进行重新设计,改善了上真空室运动的平稳性和灵活性关键词:真空包装 四连杆机构 热合器ABSTRACTVacuum pack machine is one of the pack mechanisms being widely used.Vacuumized technology have the many important funtions as antisepsis, protection against the damp, protection against the rust, and advance the products performance,reduce the wastage, conomize the fare of storage and transportation, and have some contributions to peoples health. Vacuumized technology has been used in the industry of foodstuff, phsic,electron instrument, precision meter, chemical industry manufacture etc.With the development Vacuum pack techniques,the pack mechanisms are improving andperfecting gradually. The development directions vacuum pack mechanism are Low cost,intelligentizing and high quality.This thesis analysed the deficiency of current pack equipments, consulted relatedmaterials, improved design of the existing vacuum pack machine which is single cover board and double position. The mostly improvements can be list as follows: rechoose the heat transformer and advance the quality of the seal; redesign the atertight groove andbar and melioration the seal character of the vaccum room; redesign the four link mechanism and perfect the stability and flexibility of the vaccum room movement.Key words: vacuumize four link mechanism fusion implement目 录第一章 引言l第二章 总体方案设计22.1单盖双室真空包装机的热封原理22.2单盖双室真空包装机的工艺流程22.3总体方案的确定2 2.3.1热合部件2 2.3.2真空室的下工作室形状3 2.3.3平衡机构32.4主要零件的定型4 2.4.1四连杆机构及真空室的设计5 2.4.2四连杆机构的工艺说明8 2.4.3单盖双工位真空包装机的气路设计9 2.4.4热合条的参数确定10 2.4.5热合部件结构的确定11第三章 设计说明123.1润滑和密封123.2使用维护和保养12 3.2.1使用前注意123.2.2车间环境12 3.2.3工艺参数的选择与调整12 3.2.4其余操作注意事项12 3.2.5维护13结束语14致谢15参考文献16第1章 引言真空包装机是将包装袋内抽成低真空后,当即自动封口由于袋内的真空度高,残留的空气少,可抑制细菌等微生物的繁殖,能够延长储存期,防止食品腐败对某些松软的食物,经过真空包装后可缩小体积从而可使包装物品达到“四防两省一保质”的特点:即防潮防霉防污染防氧化省容积省运费延长储存期食品包装中肉类是最适合真空包装的采用高度防透氧的薄膜聚偏乙烯聚酞胺聚醋涂以丙烯晴作为真空包装材料,可使鲜肉在包装内处于无菌状态,使其货架寿命延长1倍各种塑料复合薄膜袋或铝箔复合薄膜袋等复合材料也适用于真空包装当世界各国都规定肉制品不能使用硝酸盐和亚硝酸盐作为防腐剂后,真空包装得到迅速的推广应用使用产品范围很广,如火腿香肠鱼糕咸菜调味鱼块鲜肉冷冻牛排可蒸煮袋熟肉制品烘烤食品果品土特产品药材等;后来推广到医疗器械药品的无菌包装化学品精密仪器服装五金产品电子元件军工产品等各种固体粉末装物体液体固液混合体包装人们膳食结构的调整和饮食习惯的改变,我国经济持续发展,促使了食品加工的快速发展,增加了高品质的包装机械和食品加工机械的需求真空包装己经广泛的推广使用低成本智能化高品质是食品包装机械的发展趋势一台双室机可相当于两台单室机,但较两台单室机小,重量轻,可轮番作业,使准备工作与包装时间重合,因此较单室的工作效率较高,虽工作周期不变,但是排放包装件的时间与自动循环时间重合,效率可提高,成为真空包装机的又一主导产品目前国内现有的设备存在严重的缺陷,例如:封口性能不好真空室密封不好包装袋的真空度不高四连杆带动上箱室的运动不平稳部件间连接不好机构不可靠等缺陷,达不到理想的生产状态鉴于这种情况,参考了一些相关的科技资料,在现有的设备的基础上,本次毕业设计对一种现有单盖双工位真空包装机进行了改进设计单盖双工位真空包装机的关键设备是热合部件和四连杆机构,它们决定了包装袋的封口性能因此这里所作的改进也是主要针对这两部分进行的由于实践经验的欠缺和知识的局限性,该设备的实际工作情况及可用性还有待于实践的检验第2章 总体方案设计2.1单盖双室真空包装机的热封原理图2-1单盖双室真空包装机的热封原理如图1-1单盖双室真空包装机由上下室组成一个可以密封的真空工作室,包装袋袋口置于上下热合装置之间,先将真空室抽真空.由于包装袋外围均被抽成真空,包装袋内的空气迫使袋口分离,从而使包装袋内向外抽气的通道扩大,包装袋内同时抽真空,保证包装袋内获得高的真空度然后热合部件的气囊充气膨胀迫使热合条下行,包装袋口被夹紧并热封冷却12秒,空气重新进入真空室,上室打开后取出包装袋2.2单盖双室真空包装机的工艺流程一般来说,真空包装的工艺流程图如下:图2-22.3总体方案的确定 根据现有的材料,单盖双工位真空包装机的热合部件真空室底部形状平衡机构各部件有多种方案,现针对各个部件不同的方案做如下比较2.3.1热合部件单盖双工位真空包装机的热合部件在真空室的安装位置有两种:一种是热合部件安装在真空室的上工作室中因真空室的抽气口在两个真空室之间,应用二位三通阀,则可通过切换来改变所充气的去向,此时阀数和单工位包装机相同节省器件,充分利用空间,又能大大提高了生产效率同时气路电路安装在上工作室,避免了与包装物的接触,在使用中安全不易损坏,减少了维修消耗另一种情况是小气室安装在真空室下工作室,这时不能共用小气室阀,两个真空室都必须有小气室,相应要增加一个小气室器件数量增加,气路电路也将复杂,包装溢出物会影响电路安全,电路器件易损坏,成本也相应增加因此本设备采用热合部件安装在真空室的上工作室中的结构2.3.2真空室的下工作室形状单盖双工位真空包装机的真空室底部的形状分为有腔室和无腔室由于真空室上工作室安装有热合部件,其形状为箱室,有足够的空间来容纳要热封的物品,下工作室的形状为无腔室更为适合热合部件支撑安装在无腔室的真空室底部上,能更好的与上盖的热合部件配合,同时无腔室的底部,方便清洁打扫卫生,便于取出真空包装好的包装物品有腔室的真空室底部,需要安装较高的热合部件的支撑,对于从包装袋中溢出物的清洁带来很大的不便,而且真空室下箱加工制造比较复杂,同时取出加工好的包装物品的时间有所增加因此本设备采用真空室的下工作室的形状为无腔室的结构2.3.3平衡机构单盖双工位真空包装机采用四连杆机构来开闭真空室盖,平衡机构一般装在四连杆机构下部的轴上平衡机构有单拉簧机构和双拉簧机构图2-3单拉簧机构:如图1-3,拉簧7的上端通过横臂6,摇臂5与连杆轴4相连,拉簧的下端与机身相连,连杆3在拉簧7的作用下,始终被拉向垂直位置,此时真空室盖处于最高部位拉簧对连杆轴产生的力矩与盖子的重力矩大体平衡四连杆机构的双边尺寸长短一致;弹簧拉力适当;真空室上平面与盖子下平面的平直度较好双拉簧机构:如图1-4,有两个在同一中心线上的拉簧3,一端通过摆板4与连杆轴5相连,另一端与真空室下方的支架2相连当无外力作用时,两拉簧中心先重合,连杆6处于垂直位置,真空室盖处于最高部位当盖子向左时,轴5逆时针旋转,弹簧产生一个力矩,其方向与盖子重量产生的力矩相反,大小基本平衡向右盖时,情况亦同,仅方向改变了而己双拉簧机构使得真空盖的运动更加平稳图2-4经过比较,本设计采用双拉簧机构作为平衡机构2.4主要零件的定型 单盖双工位真空包装机的热合部件平衡机构四连杆机构是整个设备的核心部分,虽然前面已对各方案有了一个初步的选择,但只是一个大致的轮廓,这里将做详细的说明 这项设计的主要指导思想是其实用性,要求结构尽量简单,各尺寸尽量小,易于工人操作由在收集资料和调研过程中我们了解到,真空室的绝对压强为1.332Pa 在真空室抽真空的过程中,良好的气密性在生产过程中不能很好的保证,影响真空包装的效果另外,四连杆机构带动上工作室运动不平稳,对真空室的包装效果也影响 机器的动力部分运转时不会有大的问题,只要安装调试好就行对于传动不复杂的设备,一般不宜放在远离机器处,而应尽量靠近机器或者就放在机架上这样还可以省去防护罩图2-5针对以上的考虑,单盖真空包装机各部件的结构如下:2.4.1四连杆机构及真空室的设计(1)包装机特征参数的确定单盖双工位真空包装机四连杆运动示意如图1-4所示连杆上端铰接在上工作室上,下端铰接在机架上,两个下工作室公用一个上工作室,且上工作室为平面运动当上工作室移到左下工作室时,左下工作室开始工作,移到右下工作室时,右下工作室工作图中各变量的定义如下:上工作室内部的长宽高为lwh;热条总成长高为l1h1;杆长度为R1;连杆下铰链点距上工作台的距离为Y;上铰接点距上工作室下端面的距离为a;上工作室壁厚为当上工作室分别在左右工作位置时,上工作室的左面与右面之间的距离1;P1(-1/2-,-y-a)为上工作室左外缘P1A运动时的圆心;P2(1/2.-y-a)为上工作台内缘P2A运动时的圆心;Q1(l1-1-1)/2-,h1为左加热条总成的左上角;Q2(l1+1+1)/2+,h1伪右加热条总成的右上角(2)上工作室最优位置的确定在单盖双工位真空包装机设计时,应满足上工作室的内缘不碰加热条总成和工作室的外缘不碰另一工作室的加热条总成的条件下,使包装机总长度最小,从而达到节省材料的目的上工作室的内缘与加热条总成不碰到的临界条件是:|P2P2A|=|P2Q2|=R1min= (2-1)下工作室的内缘与加热条总成不碰到的临界条件是:|P1P1A|=|P1Q1|=R1min= (2-2)为了使加热条总成与上工作室内缘与外缘的最小间隙相等,应使|P2P2A|= |P1P1A| (2-3)把(1)和(2)式代入(3)式,得到下式:1=-在其它尺寸不变的条件下,讨论一下3种情况:a)当1-时,则|P2P2A|P1P1A|.即要使内不碰加热条总成所需要的连杆长度比外缘不碰加热条总成所需要的连杆长度要长,因为包装机的连杆只有一个,因此在1-的情况下逐渐的缩短连杆的长度,工作室的内缘先碰到加热条总成b)当1-时,则|P2P2A|P1P1A|,即要使外缘不碰加热条总成所需的连杆长度比内缘不碰加热条总成所需的连杆长度要长c)当1=-,则 |P2P2A|= |P1P1A|,即内外缘不碰加热条总成所需要的连杆长度是相同的,内缘碰,则外缘也碰,内缘不碰,则外缘也不碰加热条总成在内缘和外缘的轨迹中心通过上述分析,情况a要满足内缘不碰加热条总成则需加长连杆情况b要满足外缘不碰加热条总成,则需要增加上工作室的长度因此a, b都不属于理想情况,使下工作室台面变长c是最优方案,使连杆的长度最短(在加热条长度一定的情况下),下工作室台面长度最短1=-的含义就是当上工作室分别在左右工作位置时,上工作室的左面与右面之间要重叠一部分,重叠量为上工作室的壁厚上工作室的摆动位置确定了,则两加热条总成的位置也就确定了(3)被包装物的经济高度被包装物截面为矩形是最易被上工作室碰着的,现就以此情况进行讨论图中AD和BC为尺寸不同但周长相同的被包装物的包络线,DEFC为临界高度的被包装物截面被包装物的高度低于CF时,被包装物的包络线BC在上工作室内缘运动轨迹的下方,在此范围内,不碰加热条总成就一定不碰被包装物,只需考虑上工作室内缘不碰加热条总成即可被包装物超过CF值时,被包装物的包络线在上工作室内缘运动轨迹的上方,只需考虑上工作室内缘不碰被包装物即可,解决的方法是通过增大上工作室的长度来实现,使被包装物截面与真空截面之比得到降低,包装机工作的经济性下降了除了特别需要,一般把CF作为包装物的最大高度,上工作室的深度h也不应超过此值因此以后只考虑加热条总成与上工作室之间间隙,而不必考虑被包装物与上工作室的间隙(4)主要参数的计算公式a)连杆长度的计算公式在计算R,以前,应先确定连杆的下铰接点离下工作室台面的距离和上铰接点距上工作室下端面的距离a的值的值越小越好,其中有两个方面的原因,一是Y和a越小,在加热条长度一定的情况下连杆的长度就越短,节省材料;另一个更重要的原因是Y和a越小,上工作室内缘的轨道在加热条总成Q2附近的切线与Y轴之间的夹角就越小,碰加热条总成的可能性就越小由于结构和强度的限制,Y和a的值不能太小有(1)和(4)式可得到|P2Q2|=R1min= -a (2-4)R1=R1min+式中加热条总成与上工作室内缘最小间隙b)上工作室内部长度的计算公式上工作室工作于右端时,连杆构成一直角形,满足以下方程R12= (y+a)2+(1+1)/2+2求解方程得到l=2-a (2-5)C)最大包装高度和上工作室深度的计算公式被包装物的尺一寸(长宽)=LpHp被包装物的封口长度为被包装物周长的一半,即Lp+ Hp加热条封口长度应大于等于被包装物的封口长度,临界情况为L1=Lp+ Hp (2-6)B的坐标为(+1+11)/2,0,BC的斜率为-2, BC方程为Y=-2X+1+l1 (2-7)上工作室在右端工作时,上工作室右内缘坐标为P2B (l+/2),0上工作室在右内缘运动的轨迹方程为(X-1/2)2+ Y+(y+a)2=R12 (2-8)联立(7)式和(8)式,得到如下方程5Y2+8(y+a)-2(+11)Y+(+l1)2+4(y+a)2-4R12=0求解此方程,Y即为最大被包装物的高度CB.用hmax表示,上工作室的深度h1应小于h1max(5)计算所得参数经过计算得本四连杆单盖双工位真空包装机的参数如下:四连杆机构中的摇杆长度为300mm;上箱室的长度为600mm ,宽度为500mm,高度为180mm;连杆下铰接点距离上工作台面的距离为75.5 mm;连杆上铰接点距离上工作台面下端面的距离为45 mm2.4.2四连杆机构的工艺说明针对原有机型在生产中,四连杆机构带动上箱运动常出现不平稳的情况,本设计进行了改进设计下真空室分为左右两个工作室,上真空室由四根连杆支撑左右位移,四根连杆固定在两根长轴上,长轴上有拉簧拔叉,两根拉簧下部定位于机架上,上部定位于拉簧拔叉上,起到平衡操作重力的作用,两根长轴的两端端由四组轴承轴承座定位,四根连杆上部也镶有选自CAXA图形库中GB/T276-1994深沟球轴承160000型,故左右位移非常轻松,真空启动时稍加压力,回气结束后能自动开启支撑位移上真空室的四根连杆,每根长轴上的前后两根,必须保持平行,左右两组两杆也必须相对保持平行,以确保上真空室在左右任何位置均同下真空室保持平行,否则,造成上下真空室不能保持平行,则操作压力明显加大,严重时会漏气,不能正常建立真空摇杆的加工参见图纸DZD450-01-072.4.3单盖双工位真空包装机的气路设计真空包装机的核心是真空气路系统,它是由真空泵真空表接头和阀组成,是具有所抽气功能的装置有如下的特点:a)工作程序:抽真空充气热合冷却等程序比较复杂,灵敏迅速协调,以要求完成动作为主,精度则要求不高b)工作环境要达到卫生标准,对产品无污染c)各指导元件,动作程序是按时间调控的循环控制系统(1)主要参数计算:a)抽气时间与真空度规律与真空包装机配套的泵是容积式旋片泵对一定体积的容器进行抽气容积压强随时间变化是按照指数下降:设被抽真空室的体积为V,泵的抽速为S根据抽速定义经过dt后抽除气量为PSdt,而容积内的压强变化为dp,抽除气体量为dpV,显然这两个应复量应相等,建立微分方程:PSdt=t=初始条件:t=0. k=Po=760t代入上式理想状态抽气时间与真空度成几何规律变化:t=b)真空室放气时间的计算,即时间与气口直径的关系放气现象实质上是一种分子运输现象,放气时间与扩散管道直径成反比,与真空室容积成正比:t=K(V/a2)VL dmm ts K常数,通过气态扩散微分方程得K=4.5因而t=4.5V/d2K系数与扩散管道长度和温度有关系,K=4.5是常温20摄室度管道长不大于200mm条件下计算所得(2)计算所得参数及相关器件的确定根据上工作室的大小结构,本设计所选真空泵的型号为2XZ-4B. 50HZ.选自www. 该泵抽气的速率快,真空度高,一般适用于生产批量较大,真空度要求较高的产品与真空泵相连的管接头采用GB/T 3737.1-1983，卡套式直通管接头，内径为8mm，外径16mm，数量为3。与管接头相配合的垫片及螺母采用GB/T 9126-2003平面管法兰用非金属平垫片和GB/T 808-1988小六角特扁细牙螺母 M16X33，数量为3。真空表采用轴向前边的,安装在操作面板正面;采用60表,精度为2. 5级(3)气路系统本设计采用电磁阀系统的气路系统,气路中的真空电磁阀通常采用两只,一只为5二位三通电磁阀,主要作用为控制热压封口装置上下位移工作另一只为15二位二通电磁阀,主要作用为真空热封结束后,打开通路,使大气回到真空室,否则真空室就不能开启气路系统的具体结构及工作原理见图纸DZD450-042.4.4热合条的参数确定在真空包装机的设计中,电热带的长度是由机型规格所确定的,是整机的基本参数之一电热带的宽度和厚度以及电热带的材质也是选定的因此热封系统的总电阻R由下式确定:式中:R电热带总电阻 L电热带总长度 P电热带材料的电阻率 S电热带截面S=bt式中:b电热带宽度 t电热带厚度在电阻R确定之后,决定热封功率的参数是电热带上的表面负荷所谓表面负荷是指电热合金元件表面上的单位面积所分担的功率数如果选用较大的表面负荷,电热带表面发出的热量大,温度高,所需加热封口时间短,相应的是使用寿命较短反之,如果选用较小的表面负荷,则电热带的表面温度较低,所需加热封口时间长,电热带的使用寿命也较长为了保证电热带的使用寿命,表面负荷不能太大,否则电热带将会发红,容易氧化,减少使用寿命根据实际使用经验,电热带厚度t一般以0.150.2mm为宜,如小于0.15mm,则电热带的刚性差,在承受较大的表面负荷时,容易起皱,甚至断裂如果t选用较大,则电热带截面积S增加,使电阻R减小,电流I上升电热带宽度b减小,电流工上升电热带宽度b一般取1012mm为宜,b过大对塑料薄膜封口没有意义因此本设计的热合条的长度为规定参数为450mm;选定热合条的宽度为10mm;厚度为0.15mm。2.4.5热合部件结构的确定整个热合部件的结构确定如下:聚四氟乙烯:具有优异的化学稳定性,与强酸或氧化剂均不起作用,有很高的耐热性,耐寒性,使用温度-180至250摄氏度,摩擦系数很低,是很好的自润滑材料缺点是机械性能较低,弹性刚性差有冷流动性,热导率低,热膨胀大,耐磨性不高主要用于耐化学腐蚀,耐高温的密封元件,如填料,衬垫,涨圈,阀座,阀片,也作用于输送腐蚀性介质的高温管道,耐腐蚀衬里,容器以及轴承导轨无油润滑活塞密封圈等导热层，选自：JB/T 6627-2008，聚四氟乙烯布，厚度lmm,有效使用宽度为10mm,有效使用长度为450mm，购买材料长宽自定。隔热层，选自：GB/T 16400-2003，硅酸铝棉布,厚度2mm，有效使用宽度为10mm，有效使用长度为450mm，购买材料长宽自定。电热带条，选自：GB/T 19835-2005，Ni80Cr20,厚度2mm，宽度为10mm,长度为450mm，数量：2。电热带座，耐高温胶膜木板，高宽为29mm10mm，长度为450mm,数量：2。固定用的螺钉，选自：国家标准GB/T 15856.1-2002，十字槽盘头自钻自攻螺钉,ST2.913，数量:20。支撑电热带座处的L型钢板，为不锈钢304，厚度长度为2mm400mm。支撑电热带座处的L型钢板处的紧定螺钉螺母，选自:GB70.1-2000，内六角圆柱头螺钉,M518, GB/T802-1988组合式盖形螺母,M5,数量:6.保护气囊的钢板,厚度长度=2 mm500mm;支撑整个热合器的钢板,厚度3mm。机械设计手册第一卷3165页表3.4-25气囊为涂胶水带内径32mm,选自浙江临海华丰塑料制品厂主要产品有各种规格型号表宝塔嘴管材料选用不锈钢1Cr18Ni9Ti.加工参见图纸DZD450-06-01，数量为2。所配用垫片选自国家标准:GB/T 9126-2003平面管法兰用非金属平垫片DN16-PN20，材料是氟橡胶,数量：2。紧定螺母选自国家标准,GB41-2000，六角螺母-C级 M12，材料是不锈钢304所接的空气橡胶管内径10mm选自机械设计手册第一卷3-361页表3.7-5硅橡胶条:性能为硅橡胶是一种新型的高分子弹性材料,有极好的耐高温(250300)和耐低温(-40-60)性能,有良好的生理稳定性,而且能够经受反复多次苛刻消毒条件,具极佳的回弹性和永久变形小,(200 48小时不大于50% )击穿电压为(20-25KV/mm),耐臭氧,耐紫外,耐辐射等特点,特种硅橡胶具有耐油性能主要应用于燃油润滑油液压油系统的泵用密封圈油封供氧系统的密封圈隔膜阀门各种阻燃硅橡胶条件等 详情参见图纸 DZD450-01和DZD450-02第3章 设计说明3.1润滑和密封由于本设备的结构特点,受力不大,根据机械设计手册第四卷33-9,选择轴承的润滑,一般选用脂润滑,采用毡圈和橡胶垫片来密封至于各种现成的标准件,采取于之相应的润滑措施3.2使用维护和保养3.2.1使用前注意使用前详细阅读并理解“使用说明书”中的各项内容,掌握操作程序和要领3.2.2车间环境保证车间的清洁卫生,且应通风干燥3.2.3工艺参数的选择与调整(1)真空度使用1.332Pa。(2)热封时间与温度常用包装材料的封口温度在90230摄氏度之间,通常采用改变热封电压来改变温度热封时间一般为13秒,不超过5秒对时间和温度这两个参数应配合调整在工作一段时间之后,参数可能会有所变化,应再作相应的调整(3)冷却时间电热带停止加热后需要继续加热数秒,使封口处平整牢固,也就是说封口应在受压状态下冷却,这段时间即为冷却时间,一般为23秒,最长不超过5秒时间长会影响生产效率冷却时间与季节温度环境热封条散热速度冷却方式,包装材料性质等有关,需调整选择最佳值,通常可由时间继电器控制3.2.4其余操作注意事项(1)盖板轻度变形真空室盖因种种原因可能有轻度翘曲变形,致使关闭不严,抽气时真空室压强不降低这时可用手按一下翘起的部件,压强开始下降后即可松手但若压强不下降,则表明变形太大,需要维修或更换(2)及时清理每操作一端时间后,要及时对真空室进行清理,一可确保包装质量,二可确保清洁卫生因真空包装只能抑制细菌的生长,并不能杀菌,严格注意清洁卫生对延长保存期是非常重要的此外,包装袋内的封口处要防止粘上被包装物品,以保证封口质量(3)对操作人员的要求操作人员要熟知设备性能操作要求及程序,使用前应认真阅读“使用说明书”,最好经过培训取得合格证再上岗另外,操作人员的身体要定期检查,必须健康方可上机;每次工作前,要洗手消毒,严格注意清洁卫生;并保持工作环境的卫生整洁,减少污染3.2.5维护(1)真空泵按照真空泵的使用说明对泵油的油量油质进行按时的检查更换(2)真空系统a)真空阀所有的阀都应在干燥清洁的环境中工作,其配合面滑动面密封面及外壳密封均应定期清洁,防止粘附灰尘和油污,保持清洁b)密封真空系统各部分必须保持良好的密封,否则会因泄漏直接影响使用要经常检查密封是否老化,是否有划痕或损伤破缺等;各螺纹连接处,凡拆卸再装时须缠以聚四氟乙烯塑料薄膜,对密封区域再涂以密封胶(3)真空室除保证清洁班后清洁以外,还需注意保持干燥,防止电热带干燥真空室盖上的橡胶密封圈是保证真空密封性的关键件,一定要防止划伤断裂和腐蚀若己损坏,须及时更换另一种可能是盖子有变形,引起密封不良,也需修理矫正(4)热封装置a)电热带首先特别要强调不能空载加热,其次是在真空室压强大于0.05Mpa时,也不得加热此外特别要防止电热带产生折痕,有折痕会引起过热,影响封口质量和使用寿命,当发现有折痕时应及时取下用木锤请轻轻捶平,然后再装上使用b)覆盖在电热带上的聚四氟乙烯涂覆玻璃纤维布(高温焊布)应保持清洁,可涂乙硅脂(树脂)保护,防止粘带若纤维布出现焦化断裂破损时,应及时更换,更换时应注意粘接平整,粘合可靠牢实 结束语本设备是针对江苏大学机电总厂设备上的不足,在参考本厂原有设备及相关技术资料的基础上进行设计的原有设备存在的缺陷:封口性能不好真空室密封不好包装袋的真空度不高四连杆带动上箱室的运动不平稳部件间连接不好机构不可靠等缺陷,达不到理想的生产状态封口胜能的好坏取决于热封变压器的性能,在设计中通过计算选取了更利于封口性能的参数;在上工作室的制造过程中,提高密封槽的平整度密封圈采用硅橡胶,其耐高温耐腐蚀密封性好使用寿命长;通过对四连杆机构带动上工作室的运动分析,得出了真空室安装的最优位置,及其摇杆的最佳长度,同时两组连杆的平行安装连杆上下部的轴承的运用,都使上真空室的运动更加灵活平稳,对真空的建立也起到了决定性的作用机器设计的热合条数为两条;真空室绝对压强1.332Pa;最大的封口有效长度(长宽)450mm10mm;加热温度调节范围90240;加热时间调节范围1S10S;包装能力180次/小时250次/小时;电源(三相四线制)380V/50Hz;额定功率1.3KW。由于时间仓促,经验短缺,实践中很可能出现一些问题或操作上的不便,需进一步的完善致 谢本毕业设计是在尊敬的导师庞伟教授悉心指导和深切关怀下完成的从选题到开题报告，从写作提纲，到一遍又一遍地指出每稿中的具体问题，严格把关，循循善诱，在此我表示衷心感谢其渊博的知识严谨的治学态度高度的责任心精益求精的务实作风,使我终身受益;其在生活学习和工作上对学生的关心与教诲给我留下了深刻的印象。在此毕业设计完成之际,谨向庞老师表示忠心的感谢,并致以崇高的敬意!同时我还要感谢在我学习期间给我极大关心和支持的各位老师以及关心我的同学和朋友。参考文献1屈能胜.我国食品包装机械发展综述A.轻工机械,2005.022金国斌.现代包装技术M.上海：上海大学出版社,20001.43钱俊，余洗，刘冬林.特种包装技术M.北京：化学工业出版社.2003.114徐灏等.机械设计手册M.北京:机械工业出版社，19915文耀平.真空包装机加热封口变压器设计计算方法J.设计探讨，19946王朝文.电热电器的设计制造与使用维修J，北京：机械工业出版社，19877习培松.张道林，四连杆真空包装机几何参数的计算J.农机与食品机械，19988王萍.真空包装机气路系统设计原理J.包装与食品机械，19989甘永利.几何公差与检测M.上海：上海工业出版社，200410成大先.机械设计手册（第七卷）M.北京:化学工业出版社,2002.11濮良贵,纪名刚主编.机械设计（第七版）M.北京：高等教育出版社,2001.12Peter R. N. Childs， Mechanical Design， BSc (Hons)， DPhil， CEng，FIMechE，MIED, ILTM，Mem ASME University of Sussex,，UK AMSTERDAM，200413 C. Ruiz-Capillas;Antonio Moral; Residual effect of CO2 on hake (Merluccius merluccius L.) stored in modified and controlled atmospheres J. European Food Research and Technology, 200120任务书题 目DZD450型真空包装机设计论文时间20*年2月20日至 20*年6月1日课题的主要内容及要求(含技术要求、图表要求等) 根据以下参数1. 热封条数：两条2. 真空室绝对压强： 1.332KPa 3. 最大封口有效尺寸(长宽) mm：450104. 加热温度调节范围（） ：90240 5. 加热为时间调节范围(S) :1106. 包装能力（次/小时）：1802507. 电源（三相四线制）：380V/50Hz8. 额定功率（KW）:1.39. 控制特征：人工上袋自动控制 设计一种真空包装机，完成总装图及零件。编写设计说明书；完成专业外文资料翻译1份。课题的实施的方法、步骤及工作量要求设计方法：学生在指导教师的指导下，利用所学的课程并自学有关知识，掌握机械设计的特点、方法，借助机械设计手册等技术资料，完成本机设计。设计步骤：调研收集设计资料根据所给定的参数制定总体设计方案完成总装图及部装图完成零件图编写设计说明书。 工作量要求：设计图纸工作量合计3张零号图纸（A0-2,A1-0,A2-1,A3-1,A4-13）；毕业设计说明书不少于8000汉字；外文资料原文(与课题相关的1万印刷符号左右)，外文资料翻译译文（约3000汉字）。指定参考文献 1屈能胜.我国食品包装机械发展综述M.轻工机械,2005.022金国斌.现在包装技术M.上海：上海大学出版社,20001.43钱俊，余洗，刘冬林.特种包装技术M.北京：化学工业出版社。2003.114徐灏等.机械设计手册M.北京:机械工业出版社，19915文耀平.真空包装机加热封口变压器设计计算方法J.设计探讨，19946王朝文.电热电器的设计制造与使用维修J，北京：机械工业出版社，19877习培松.张道林，四连杆真空包装机几何参数的计算J.农机与食品机械，19988王萍.真空包装机气路系统设计原理J.包装与食品机械，19989甘永利.几何公差与检测M.上海：上海工业出版社，200410成大先.机械设计手册（第七卷）M.北京:化学工业出版社,200211濮良贵,纪名刚主编.机械设计（第七版）M.北京：高等教育出版社,2001毕业设计(论文)进度计划(以周为单位) 第 1 周（20*年 2月20日-20*年 2 月 26 日）：下达设计任务书，明确任务，熟悉课题，收集资料，上交外文翻译、参考文献和开题报告。第2周第8周（20*年 2 月 27 日-20*年4 月 15 日）：制定总体方案，绘制总装图草图。第 9 周第14周（20*年4月16 日-20*年 5月 27日）：修改并完成总装图及部装图，完成有关零件图的设计。第15 周第 16 周（20*年 5 月28日-20*年 6 月5 日）：编写设计说明书第 16 周（20*年 6月 6日-20*年6 月 8 日）：准备答辩备注开题报告题目DZD450型真空包装机设计学生姓名、学号专业指导教师姓名职称一课题背景和意义 包装为在流通过程中保护产品，方便储运，促进销售，按一定的技术方法所用的容器、材料和辅助物等的总体名称;也指为达到_卜述目的在采用容器，材料一和辅助物的过程中施加一定技术方法等的操作活功。一件产品一般要以商品的形式经过流通后完好无损且保质保量地到达顾客手中，才能体现共功能价值和经济价值。没有包装的产品难以储存，运输和销售。包装是随着人类经济活功的发展而发展的。在当前社会，需要包装的物品种类己经越来越多，同时对包装机械的要求也越来越高。高精度，高质量，高效率的包装机往往能大幅度地增加一个企业的市场竞争力。包装机的引入甚至可以改变一个行业的生存面貌。中国白改革开放以来，包装机械行业得到了允分的发展，取得的成就也很人，然而因为起步晚，对比国外先进包装机械仍有小小差距，所以在技术领域仍然有广阔的提升空间二这就需要我们对包装机械行业给一子足够的重视和支持。基于此，我们通过刘一本课题的不断深入研究，能够在巩固和锻炼自身专业技能，熟练运用所学知识完成课题的同时，也要对包装机械行业从分类与结构组成到它未来的发展趋势有一个全局的了解。当世界各国都规定肉制品不能使用硝酸盐和亚硝酸盐作为防腐剂后，真空包装得到迅速的推广应用。使用产品范围很广，如火腿、香肠、鱼糕、咸菜、调味鱼块、鲜肉、冷冻牛排、可蒸煮袋熟肉制品、烘烤食品、果品、土特产品、药材等;后来推广到医疗器械、药品的无菌包装、化学品、精密仪器、服装、五金产品、电子元件、军工产品等各种固体、粉末装物体、液体、固液混合体包装。随着我国经济的日益发展壮大，包装工业也以年均18%的速度快速发展，但与发达国家相比，无论在产品品种、技术水平和产品质量方面都有很大差距。在我国包装工业快速发展的进程中，大量技术含量高的成套设备仍依靠进日。我国包装机械对国外高端技术的过度依赖，己成为严重制约我国包装工业持续、稳定发展的隐忧。鉴于以上原因，且包装行业又属于配套行业，涉及国民经济的许多领域，特别是食品行业与饮料行业，更是有赖于包装行业的技术进步、配套服务，因此，我们不能再忽视包装机械落后状况对我国包装行业整体发展的负面影响。真空包装机是将包装袋内抽成低真空后，当即自动封口。由于袋内的真空度高，残留的空气少，可抑制细菌等微生物的繁殖，能够延长储存期，防止食品腐败。对某些松软的食物，经过真空包装后可缩小体积。从而可使包装物品达到“四防、两省、一保质”的特点:即防潮、防霉、防污染、防氧化、省容积、省运费、延长储存期。食品包装中肉类是最适合真空包装的。采用高度防透氧的薄膜聚偏乙烯、聚酞胺、聚醋、涂以丙烯晴作为真空包装材料，可使鲜肉在包装内处于无菌状态，使其货架寿命延长1倍。各种塑料复合薄膜袋或铝箔复合薄膜袋等复合材料也适用于真空包装。真空包装机是用于包装产品，使产品增长其保质期，增加产品美观度的一种机械。真空包装技术可以提高商品的使用价值，防腐、防潮、防锈蚀，减少损耗，节约贮运费用，有利于健康。真空包装技术广泛用于食品、药品、电子
