CA6140车床拨叉工艺及快换式钻床夹具设计【3张图纸】【课设】

资源目录

CA6140车床拨叉工艺及快换式钻床夹具设计【3张图纸】【课设】.rar

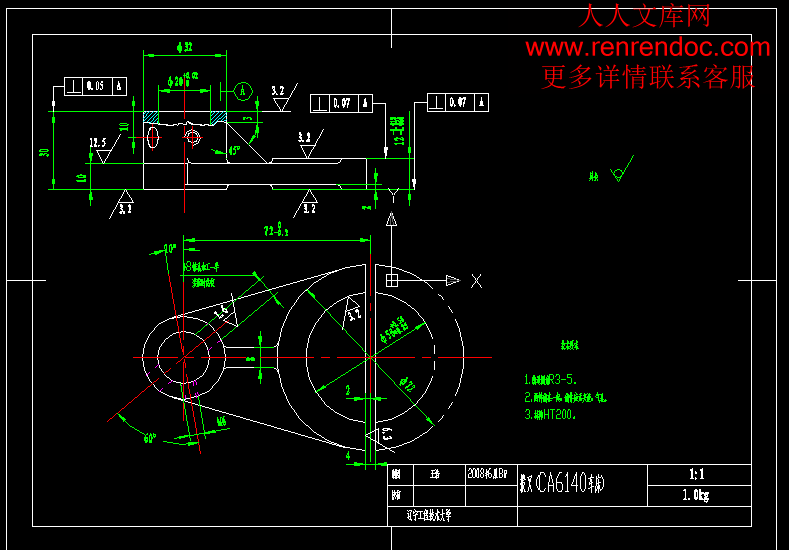

零件图.dwg---(点击预览)

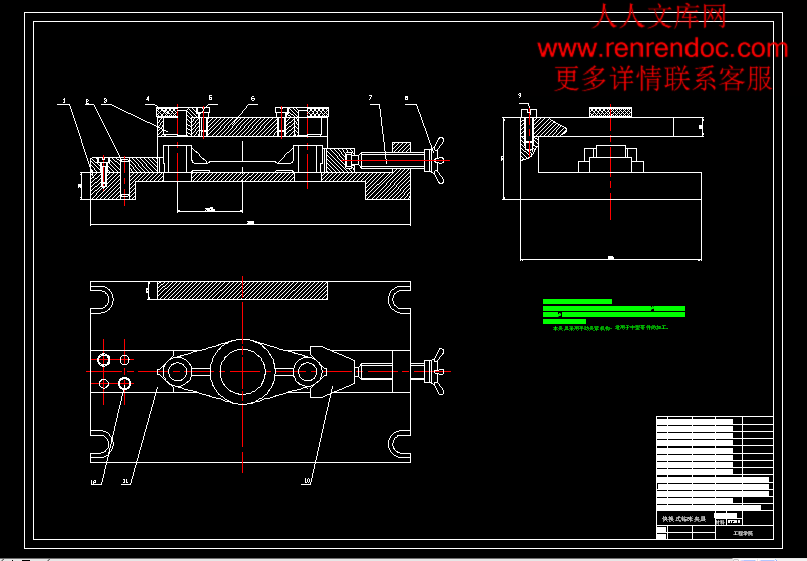

装配图.dwg---(点击预览)

CA6140车床拨叉工艺及快换式钻床夹具设计说明书.doc---(点击预览)

压缩包内文档预览：

资源预览需要最新版本的Flash Player支持。
您尚未安装或版本过低,建议您

CA6140车床拨叉工艺及快换式钻床夹具设计(钻20孔)说明书-35页9000字数+工序卡片+工艺卡片+任务书+3张CAD图纸CA6140车床拨叉工艺及快换式钻床夹具设计说明书.doc任务书.doc参考文献.doc工艺过程卡片.doc成绩评定表.doc毛坯图.dwg装配图.dwg零件图.dwg目录目录- 3 -第一章机械加工工艺规程设计- 4 -序言- 4 -一、零件分析- 5 -（一）、零件的作用-5-（二）、零件的工艺分析- 5 -二、工艺规程设计- 6 - (一)确定毛坯的制造形式- 6 - （二）基面的选择- 6 -（三）制定工艺路线- 8 -第二章夹具设计- 31 -（一）机床夹具的功用- 31 -（二）问题的提出- 32 -（三）夹具设计- 32 -第三章设计总结-37-第四章参考文献-38-题目所给的零件是CA6140车床的拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的20孔与操纵机构相连，二下方的50半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。

编号：269907 类型：共享资源大小：244.21KB 格式：RAR 上传时间：2014-03-12 上传人：上*** IP属地：江苏

25
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: CA6140车床拨叉工艺及快换式钻床夹具设计

资源描述：

CA6140车床拨叉工艺及快换式钻床夹具设计(钻Φ20孔)

说明书-35页9000字数+工序卡片+工艺卡片+任务书+3张CAD图纸

CA6140车床拨叉工艺及快换式钻床夹具设计说明书.doc

任务书.doc

参考文献.doc

工艺过程卡片.doc

成绩评定表.doc

毛坯图.dwg

装配图.dwg

零件图.dwg

目录- 3 -

第一章机械加工工艺规程设计- 4 -

序言- 4 -

一、零件分析- 5 -

（一）、零件的作用-5-

（二）、零件的工艺分析- 5 -

二、工艺规程设计- 6 -

(一)确定毛坯的制造形式- 6 -

（二）基面的选择- 6 -

（三）制定工艺路线- 8 -

第二章夹具设计- 31 -

（一）机床夹具的功用- 31 -

（二）问题的提出- 32 -

（三）夹具设计- 32 -

第三章设计总结-37-

第四章参考文献-38-

　　　题目所给的零件是CA6140车床的拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的20孔与操纵机构相连，二下方的φ50半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。
