　　　本文根据如下试验标准对液压马达试验台进行设计和研制：1.液压缸(马达)试验方法标准GB/T 15622-1995[1]；2.JB/ZQ3774-86工程机械液压缸检验规则；3.美国SAEJ2214 MAR86 试验标准。并且结合现代传感器技术、微机技术以及计算机辅助测试技术,对液压马达试验台进行了符合ISO及GB标准的设计。

关键词：液压马达;测试;试验标准;计算机辅助测试技术

摘要III

ABSTRACTIV

目录V

1 绪论1

1.1 液压马达试验台结构与组成1

1.2 液压马达试验台的发展2

1.2.1 计算机辅助测试系统(CAT)2

1.2.2 液压马达试验台监控系统3

2 液压马达试验台总体设计5

2.2 液压马达试验台原理5

2.2 液压马达试验台结构设计6

3 液压马达试验台动力源装置设计7

3.1 液压动力源装置组成7

3.2 液压泵组结构设计7

3.2.1 液压泵组结构组成7

3.2.2 液压泵规格的确定7

3.2.3 与液压泵匹配的电动机的选定13

3.2.4 液压泵组布置方式的选择14

3.2.5 液压泵组连接方式的选择16

3.2.6 液压泵组安装方式的选择18

3.2.7 液压泵组传动底座的设计20

4 液压马达试验台控制装置设计24

4.1 液压控制装置的分类24

4.1.1 有管集成24

4.1.2 无管集成24

4.2 液压集成块概述24

4.2.1 块式集成原理24

4.2.2 块式集成的优点25

5 液压马达测试方法及测试技术26

5.1 液压马达试验方法26

5.1.1 型式实验和出厂实验26

5.1.2 测量准确度28

5.1.3 试验用油液29

5.1.4 稳态条件29

5.1.5 测量点的位置29

5.2 液压马达流量的测量30

5.2.1 流量的测量原理30

5.2.2 流量测量装置30

5.2.3 流量传感器的选择31

5.3 液压马达压力的测量32

5.3.1 压力的测量原理32

5.3.2 压力测量装置32

5.3.3 压力传感器的选择32

5.4 液压马达扭矩及转速的测量34

5.4.1 扭矩测量装置34

5.4.2 转速的测量原理34

5.4.3 扭矩及转速传感器的选择34

5.5 液压马达温度的测量35

5.5.1 温度的测量原理35

5.5.2 温度测量装置35

5.5.3 温度传感器的选择35

6 结论37

致谢38

参考文献39

1 绪论

1.1 液压马达试验台结构与组成

　　　液压马达作为液压系统的动力元件和执行元件，是整个液压系统的心脏，其质量、性能的好坏直接影响着液压系统的可靠性，进而影响生产设备的正常运行。因此,对液压马达进行精确的性能测试，是辨别产品优劣、改进结构设计、提高工艺水平、保证系统性能和促进产品升级的重要手段。液压马达性能测试设计的参数多、精度要求高，并且有些参数需要间接处理，而且工业现代化、信息化对液压马达提出了更高、更全面的性能要求。

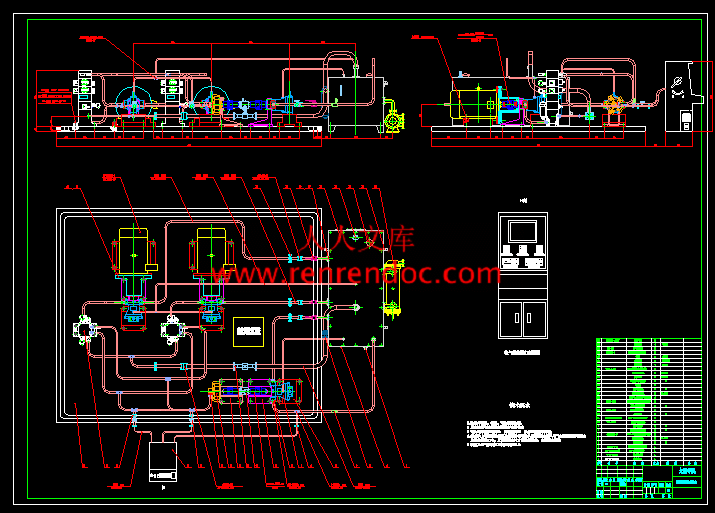

　　　液压马达试验台主要由液压动力驱动系统、液压控制系统、电气控制系统、计算机控制与测试系统等组成（图1.1）。液压马达可采用开式和功率回收方式试验。试验参数通过仪表（数字压力计、数字流量计、数字温度计、数字转速转矩仪）、数据接口箱、数据采集卡、显示器、打印机与工控计算机实现计算机数据采集、处理、图形绘制(特性曲线、性能曲线和等效率曲线)、试验报告输出和数据管理等功能。

　　　通常，液压马达试验台根据如下试验标准进行设计和研制：1.液压缸(马达) 试验方法标准GB/T 15622-1995[1]；2.JB/ZQ3774-86工程机械液压缸检验规则；3.美国SAEJ2214 MAR86 试验标准。液压马达试验台可以采用各种压力控制技术并结合现代传感器技术、微电子技术、虚拟仪器技术以及计算机辅助测试技术,对各类液压马达进行检验(包括试运行、全行程、内外泄漏、启动压力特性、耐压试验以及耐久性试验等)。　　　一台合格的液压马达试验台通常有以下几个基本参数：

表1-1 液压马达试验台基本参数

序号基本参数常用数值

1驱动电机功率350 kW

2试验转速0～3000 R/min

3额定压力0～35Mpa

4最大试验流量500L/min

5最大扭矩2000NM

1.2 液压马达试验台的发展

1.2.1 计算机辅助测试系统(CAT)

　　　传统的液压实验台主要由液压泵站、主体实验台、实验电气控制器及计算机控制系统四部分组成，其测试系统按照“传感器+二次仪表”的模式组成。在测试过程中，一般采用模拟式记录仪记录试验曲线或由试验人员手工逐点读取数据，然后，根据试验数据或试验曲线由试验人员手工处理出特性指标。显然，用人工方法进行试验及数据处理，会带来人为的读数误差，试验的速度慢，精度差。随着计算机科学以及与计算机配套的各种通用插板的发展，使人们方便地用它们构成计算机辅助测试系统(即CAT系统)。CAT技术是计算机与常规测试系流结合的一门综合性技术。运用CAT技术可以提高系统的测试精度及测量速度，且能增强控制与数据处理能力，使测试系统具有一定的“智能”。

　　　CAT系统以菜单和人机对话方式显示试验选择菜单，试验台的液压系统图，且对试验者进行的试验内容进行考核和操作提示，试验时，试验者基本能脱离指导，在人—机界面的提示下，独立地从事试验操作、控制、测试试验曲线和数据，并可以打印试验结果，从而提高了试验速度以及试验精度。系统的硬件一般由IBM一PC机内总线上配置用于数据采集、过程控制、自动测试以及工业自动化等方面的高性能、高速多功能接口板作为控制核心，另配置有用户键盘板、输入输出控制板、相立传感器、打印机等构成一个完整的系统，如图1.2所示。



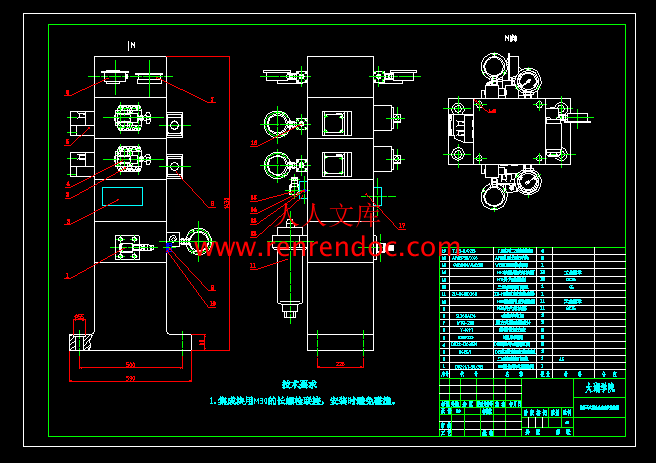

内容简介：: 无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：、题目液压马达测试系统及动力源设计、专题二、课题来源及选题依据题目来源于宁波液压马达英特姆液压马达有限公司设计制造。应用现代化的测试方法及测试手段，设计出液压马达的测试系统。解决该公司生产所有的系列液压马达的型式试验和出厂试验要求。是液压，电气及机械设计的有机结合。随着计算机科学的发展，计算机辅助测试系统(CAT系统)正越来越广泛地应用于液压测试领域。CAT技术是计算机与常规测试系流结合的一门综合性技术。运用CAT技术可以提高系统的测试精度及测量速度，且能增强控制与数据处理能力，这是液压马达试验台将来的发展趋势。三、本设计（论文或其他）应达到的要求：液压马达测试系统及动力源设计： 1应用各类传感器现代化测试技术，微机技术，设计出现代化的符合ISO及GB标准的测试方案。 2Pmax=25MPa Q=300L/min 液压源设计。 3总体设计及总体布置。 4集成块设计，油箱结构设计。 5控制系统及控制台结构设计。 6测试方法，数据分析。该液压缸(马达)试验台是根据GB/T 15622-1995和SAE J214 MAR-86 标准设计的。应用各类传感器及现代化测试技术，微机技术，能对压力25MPa以下、流量300L/min的各类液压马达进行试验。设计内容包括：设计达到B级标准的试验台、油源系统的设计、集成块的设计、控制装置的设计及制造合格油箱；并且利用合适的测试方法来对数据进行分析。四、接受任务学生：机械91 班姓名徐琦五、开始及完成日期：自2012年11月7日至2013年5月25日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任学科组组长研究所所长签名系主任签名2012年11月7日I编号无锡太湖学院毕业设计（论文）题目：液压马达测试系统及动力源设计信机系机械工程及自动化专业学号： 0923038学生姓名：徐琦指导教师：屠德刚（职称：高工）（职称：）2013年5月25日无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）液压马达测试系统及动力源设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。班级：机械 91 学号： 0923038 作者姓名： 2013 年 5 月 25 日无锡太湖学院毕业设计（论文）开题报告题目：液压马达测试系统及动力源设计信机系机械工程及自动化专业学号：学生姓名：指导教师：（职称：高工）（职称：）2012年 11月7日课题来源题目来源于宁波液压马达英特姆液压马达有限公司设计制造。科学依据（包括课题的科学意义；国内外研究概况、水平和发展趋势；应用前景等）应用现代化的测试方法及测试手段，设计出液压马达的测试系统。解决该公司生产所有的系列液压马达的型式试验和出厂试验要求。是液压，电气及机械设计的有机结合。随着计算机科学的发展，计算机辅助测试系统(CAT系统)正越来越广泛地应用于液压测试领域。CAT技术是计算机与常规测试系流结合的一门综合性技术。运用CAT技术可以提高系统的测试精度及测量速度，且能增强控制与数据处理能力，这是液压马达试验台将来的发展趋势。研究内容液压马达测试系统及动力源设计 1应用各类传感器现代化测试技术，微机技术，设计出现代化的符合ISO及GB标准的测试方案。 2Pmax=25MPa Q=300L/min 液压源设计。 3总体设计及总体布置。 4集成块设计，油箱结构设计。 5控制系统及控制台结构设计。 6测试方法，数据分析。拟采取的研究方法、技术路线、实验方案及可行性分析该液压缸(马达)试验台是根据GB/T 15622-1995和SAE J214 MAR-86标准设计的。应用各类传感器及现代化测试技术，微机技术，能对压力25MPa以下、流量300L/min的各类液压马达进行试验。设计内容包括：设计达到B级标准的试验台、油源系统的设计、集成块的设计、控制装置的设计及制造合格油箱；并且利用合适的测试方法来对数据进行分析。研究计划及预期成果研究计划：2012年10月12日-2012年12月25日：按照任务书要求查阅论文相关参考资料，填写毕业设计开题报告书。2013年1月11日-2013年3月5日：填写毕业实习报告。2013年3月8日-2013年3月14日：按照要求修改毕业设计开题报告。2013年3月15日-2013年3月21日：学习并翻译一篇与毕业设计相关的英文材料。2013年3月22日-2013年4月11日：完成方案的结构设计进行必要的计算，论证。2013年4月12日-2013年4月25日：应用CAD完成装配图及主要零件图。2013年4月26日-2013年5月21日：毕业论文撰写和修改工作预期结果：达到预期的毕业设计要求，满足工作需要特色或创新之处在本次设计中，我设计了液压马达试验台的液压系统部分，在参照了各种标准后，选定了试验台液压系统的方案，确定了液压马达试验台的总体方案；进行了液压动力源装置的计算、选型和设计；设计了液压马达试验台的“心脏”部分液压控制装置，即液压集成块。在集成块的设计过程中，我尽量提高液压控制阀集成化的程度，并选用了二通插装阀来代替换向阀，进行了一定的改进和创新。在设计了液压部分后，又在参照液压试验的标准，了解了液压马达试验步骤和内容后，结合了现代的传感技术和CAT技术，选用了传感器来代替传统的测量仪表，设计了符合B级标准的液压马达试验台。已具备的条件和尚需解决的问题已具备的条件：电脑；相关开发软件；部分技术资料。尚需解决的问题：学习UG软件；确定产品的结构尺寸和技术要求；逆向设计建立三维数模、CAD数模；PLC控制电路的设计；机械的强度校核。指导教师意见指导教师签名：年月日教研室（学科组、研究所）意见教研室主任签名：年月日系意见主管领导签名：年月日存档编码：无无锡锡太太湖湖学学院院 2013 届届毕毕业业作作业业周周次次进进度度计计划划、检检查查落落实实表表系别：信机系班级：机械91 学生姓名：徐琦课题（设计）名称：液压马达测试系统及动力源设计开始日期：2012年11月7号周次起止日期工作计划、进度每周主要完成内容存在问题、改进方法指导教师意见并签字备注1-32012年11月7日-2012年11月27日教师下达毕业设计任务，学生初步阅读资料，完成毕业设计开题报告。按照任务书要求查阅论文相关参考资料，填写毕业设计开题报告书存在问题：对于实际操作不是很了解。改进方法：参与工作，逐渐了解，参与其中。意见和签名必须手写4-82012年11月28日-12月31日指导专业实训认真实训存在问题：对于实际操作不是很熟练。改进方法：参与工作并积极思考。意见和签名必须手写9-102013年1月9日-2月12日指导毕业实习认真实习存在问题：对于实际问题无法正确处理。改进方法：积极思考并翻阅资料找出无问题所在。意见和签名必须手写112013年2月13日-2月17日填写毕业设计开题报告填写开题报告存在问题：对课题难易程度理解不够，难点分析不足，分析能力欠缺，许多问题不是很明白。改进方法：在指导老师的帮助下，进一步消化本课题。意见和签名必须手写122013年2月20日-2月24日检查毕业设计准备情况修改完善毕业设计开题报告存在问题：对课题难点分析不足，分析能力欠缺，对课题理解不深，头脑里没设计的东西的概念改进方法：在指导老师的帮助下，整改开题报告。意见和签名必须手写132013年2月27日-3月2日查阅参考资料查阅与设计有关的参考资料不少于10本，其中外文不少于2本存在问题：由于工作原因，空闲时间很少，查阅资料太少。改进方法：利用一切时间，去图书馆和网上查找相关资料意见和签名必须手写142013年3月5日-3月9日普通铣床液压进给改造方案分析结构并确定优选方案存在问题：缺乏实际操作经验，制定的工艺方案不合理。改进方法：多去咨询师傅了解实际生产过程，重新确立合理的工艺方案。意见和签名必须手写152013年3月12日-3月16日液压系统分析与计算计算材料以及液压系统的参数存在问题：得不到合理的计算方案，计算出现错误。改进方法：多翻阅资料，仔细核算。意见和签名必须手写162013年3月19日-3月23日液压进给结构改造方案的确定分析比较方案，优选最好的方案存在问题：缺乏生产经验，对液压的经济效益不了解。改进方法：多了解实际生产过程，重新确立合理的方案。意见和签名必须手写周次起止日期工作计划、进度每周主要完成内容存在问题、改进方法指导教师意见并签字备注172013年3月26日-3月30日液压图完成液压原理图存在问题：对液压图设计不够严谨，有漏洞。改进方法：上网查阅资料，并通过老师指导，仔细完成。意见和签名必须手写182013年4月2日-4月6日装配图完成定位液压缸装配图存在问题：图不够严谨，有错误。改进方法：查阅资料，找老师指导。意见和签名必须手写192013年4月9日-4月13日装配图完成工作台液压缸装配图存在问题：2D装配图中部分标准件画法不正确，尺寸不精确。改进方法：按机械制图要求改正不正确的画法，修改尺寸。意见和签名必须手写202013年4月16日-4月20日装配图完成夹紧液压缸装配图存在问题：2D装配图中技术要求填写不合理，明细栏填写不正确。改进方法：按机械制图要求改正不当之处。意见和签名必须手写212013年4月23日-4月27日零件图完成部分零件图存在问题：尺寸不精确。改进方法：按机械制图要求改正不正确的画法，修改尺寸。意见和签名必须手写222013年4月30日-5月4日零件图完成部分零件图存在问题：图不够严谨，有错误。改进方法：查阅资料，找老师指导。意见和签名必须手写232013年5月7日-5月11日说明书、摘要、小结完成说明书，摘要，小结存在问题：说明书的格式不规范，摘要不合理，关键词不恰当。改进方法：根据说明书规范要求更改，重新按要求编写摘要。意见和签名必须手写242013年5月14日-5月18日检查、
