真空加热式高效净油机设计
37页 11000字数+说明书+开题报告+任务书+文献综述+10张CAD图纸+SolidWorks三维图
SolidWorks三维图.rar
任务书.doc
凝水器A2.DWG
加热器A1.DWG
加热管A2.dwg
文献综述.docx
机架A2.DWG

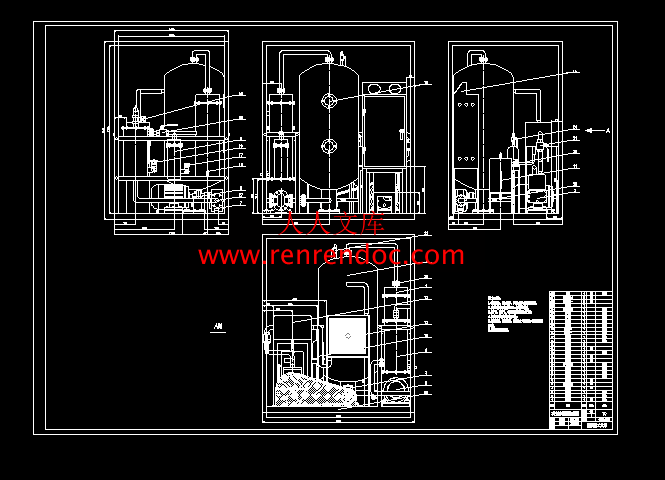

真空净油机装配图A0.DWG
真空加热式高效净油机设计开题报告.docx
真空加热式高效净油机设计论文.docx
精滤器A1.DWG
精滤器器滤芯A2.DWG
缓冲器A2.dwg
进油过滤器A2.DWG
进油过滤器滤芯A2.DWG
目 录
摘 要………………………………………………………………………………Ⅰ
Abstract…………………………………………………………………………Ⅱ
1 绪论…………………………………………………………………………………1
1.1 本课题的目的和意义…………………………………………………………1
1.2 净油机工作原理及分析……………………………………………………1
1.3净油机发展现状……………………………………………………………2
1.4GRJ-50高效净油机简介……………………………………………………3
2 真空净油机的工作原理简介………………………………………………………4
2.1真空净油机净油原理概述……………………………………………………4
2.2真空净油机工艺流程概述……………………………………………………4
3 总体方案设计………………………………………………………………………6
3.1真空净油机草图方案…………………………………………………………6
3.2真空净油机设计要求…………………………………………………………6
3.3真空罐草图设计说明…………………………………………………………7
3.4油泵方案选择…………………………………………………………………9
3.5真空泵选择方案 ……………………………………………………………10
3.6风冷器选择方案 ……………………………………………………………11
3.7缓冲器设计说明 ……………………………………………………………12
3.8凝水器设计说明 ……………………………………………………………12
3.9氮气发生器选择方案 ………………………………………………………13
3.10电控柜设计说明……………………………………………………………13
4 过滤加热装置的设计 ……………………………………………………………15
4.1进油过滤器设计说明 ………………………………………………………15
4.2精滤器设计说明 ……………………………………………………………15
4.3加热器设计说明 ……………………………………………………………16
4.4真空罐最终设计说明 ………………………………………………………17
5 净油机机架设计 …………………………………………………………………20
6 管路设计 …………………………………………………………………………21
7 法兰盘设计 ………………………………………………………………………23
8 阀门设计 …………………………………………………………………………24
9 净油机三维装配设计 ……………………………………………………………25
10 净油机工程图设计………………………………………………………………29
11结论 ………………………………………………………………………………30
致谢 …………………………………………………………………………………31
参考文献 ……………………………………………………………………………32
摘 要
凡是有机器运转的地方，都能看到润滑油的身影。这是由于在机器里加入润滑油可以起到润滑、冷却、防锈、清洁、密封、缓冲、散热等作用。然而，在使用过程中，由于种种原因导致润滑油混入各种杂质，使油液失效，导致机器故障，造成经济损失。
故尔，润滑油必须经过净化处理才能使用。本文针对润滑油中混入的水分进行提纯，在现有真空净油机的基础上，设计一款真空净油机，将完成总体方案设计、过滤加热装置设计、三模建模以及绘制工程图等工作。
关键词：真空净油机 设计 三维
通过查阅资料以及参照GRJ-50型高效净油机，拟定了真空净油机的草图方案。新设计的净油机保除了留了GRJ-50净油机的工艺流程和部分组件外，其创新之处在于将卧式真空罐设计为立式真空罐，使得净油机空间更加宽敞，外观更加规整。草图中可以看见主要部件的安放位置和管路布局以及整机样式。草图方案的拟定为组件的设计提供了方向和参照，保证了互相联系的组件间的位置尺寸、安装尺寸、装配尺寸等。 真空罐是油液中水蒸气分离的反应容器。空罐内的水蒸气是以微小的气泡形式存在的，当温度和真空度条件满足的情况下，水分的蒸发过程同时在润滑油的表面和内部进行。由于油液处于不断“沸腾”流动的状态，挥发出来的气体被真空泵抽到冷凝器中冷却，而没有挥发出来的水蒸气，则继续夹杂在润滑油中。真空罐的脱水效率与温度、工作压力、真空罐内的空气流动性有关，温度越高水蒸发越快，工作压力越低水蒸发越快，空气流动性越好水蒸发越快。真空罐一般分为立式真空罐和卧式真空罐，材质一般为不锈钢。本次设计的真空采用立式的，一方面可以节省空间位置，另一方面可以提升脱水净化效果。
