本说明书主要介绍了丰田花冠轿车制动系统的设计。首先介绍了汽车制动系统的发展、结构、分类，并通过对鼓式制动器和盘式制动器的结构及优缺点进行分析。最终确定方案采用盘鼓一体式制动器。除此之外，还介绍盘鼓一体式制动器主要部件的参数选择及主要零部件的结构形式与设计计算，制动管路布置形式等的设计过程。同时对设计系统进行了性能分析与校核计算。

关键词制动系统、结构设计、分析计算

　　Abstract

The paper introduced the Toyota Corolla car braking system design. First introduced the braking system's development, structure, classification, and through the drum brake and disc brake structure and analyzes the advantages and disadvantages of. Final solution using integrated type brake drum. In addition, also introduces the integral brake drum parameter's choice of main components and the main components of the structural form and the design calculation, brake pipe layout form design process. At the same time, the design of system performance analysis and checking calculation.

Key words: braking system, structural design, calculation and analysis

摘要 ………………………………………………………………………………Ｉ

Abstract……………………………………………………………………………II

绪论 ……………………………………………………………………1

制动系统设计的意义…………………………………………………1

制动系统发展历史和现状……………………………………………1

本次制动系统应达到的技术要求……………………………………2

本次制动系统设计要求………………………………………………2

制动系统方案论证分析与选择 ………………………………………3

制动器形式方案分析 ………………………………………………3

鼓式制动器……………………………………………………3

盘式制动器……………………………………………………7

简单制动系……………………………………………………8

动力制动系……………………………………………………9

伺服制动系……………………………………………………10

液压分路系统的形式的选择 ………………………………………10

II型回 ………………………………………………………11

X型回 ………………………………………………………11

其他类型回路 ………………………………………………11

液压制动主缸的设计方案 ……………………………………………12

制动系统设计计算 ……………………………………………………14

制动系统主要参数数值………………………………………………14

相关主要技术参数………………………………………………14

同步附着系数的分析……………………………………………14

鼓式制动器主要参数确定……………………………………………15

盘式制动器主要参数确定……………………………………………17

制动器制动因数计算…………………………………………………18

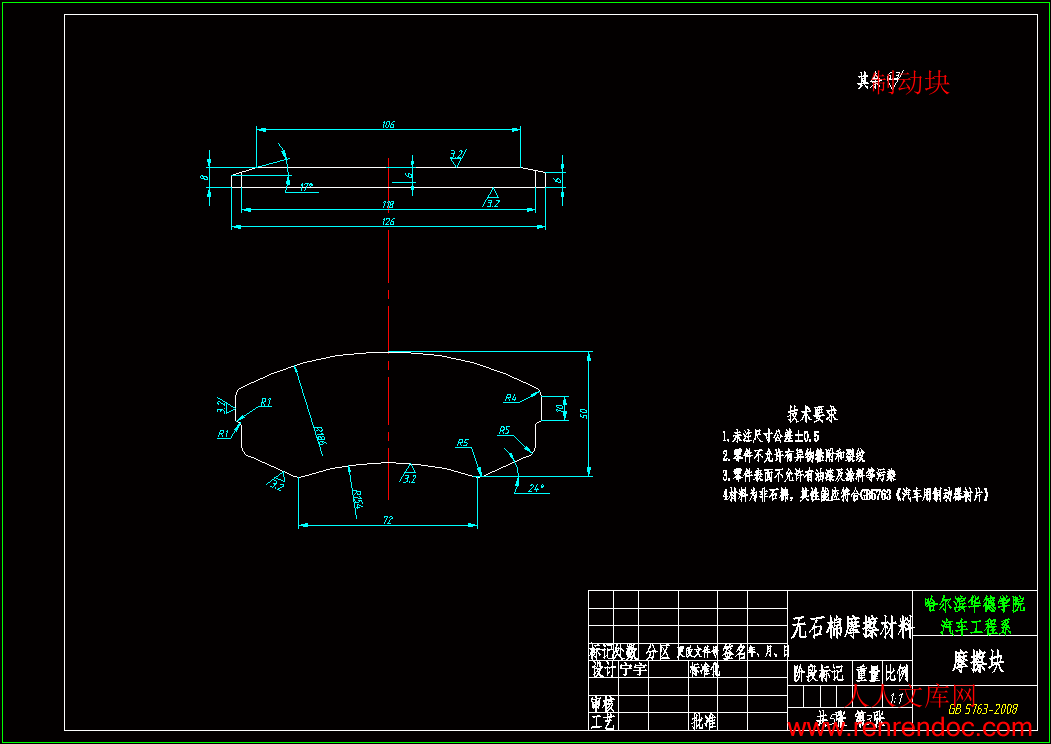

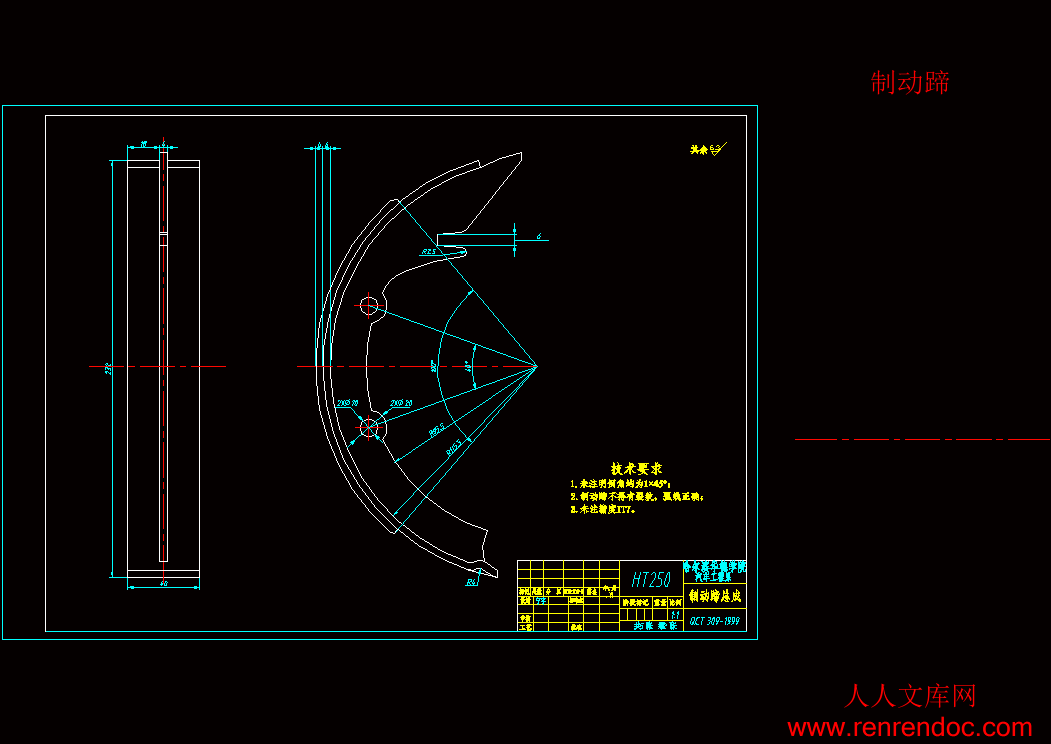

制动器主要零部件的结构设计………………………………………18

液压制动驱动机构的设计计 …………………………………………22

制动轮缸直径与工作容积的设计计算………………………………22

制动主缸直径与工作容积的设计计算………………………………23

制动踏板力与真空助力器……………………………………………24

制动性能分析 …………………………………………………………26

制动性能评价指标……………………………………………………26

制动器制动力分配曲线分析…………………………………………28

摩擦衬片（衬块）的磨损特性计算…………………………………29

驻车制动计算…………………………………………………………31

结论…………………………………………………………………………………33

致谢…………………………………………………………………………………34

参考文献……………………………………………………………………………35

附录…………………………………………………………………………………36

　　　1．1 制动系统设计的意义

　　汽车制动系统是汽车行驶的一个重要主动安全系统，其性能的好坏对汽车行驶安全有着至关重要的影响。随着汽车的行驶速度和路面复杂程度的提高，更加需要高性能，寿命长的制动器。汽车制动系是汽车底盘上的一个重要系统,它是制约汽车运动的装置。而制动器又是制动系中直接作用制约汽车运动的一个关健装置，是汽车上最重要的安全件。本次毕业设计题目为丰田花冠轿车制动系统设计。

　　制动器是汽车制动系统中真正使汽车停止的部件。大多数现代汽车的前轮上都装有盘式制动器，甚至有些汽车四个车轮上都装有盘式制动器，而鼓式制动器多用在商用车上。

　　盘鼓一体式制动器结合了盘式和鼓式制动器的特点，结构尺寸紧凑，目前在丰田的部分车型和荣威等车型上安装，能够起到制动效能增强的作用。通过该制动总成的设计，使学生加强对汽车总成结构、功能等方面的深入认识，同时，锻炼独立分析问题和解决问题的能力

　　　1．2 制动系统发展历史和现状

　　随着车辆安全性的日益提高,车辆制动系统也历经了数次变迁和改进。从最初的皮革摩擦制动,到后来的鼓式、盘式制动器,再到机械式ABS制动系统,紧接着伴随电子技术的发展又出现了模拟电子ABS制动系统、数字式电控ABS制动系统等等。

　　从制动系统的供能装置、控制装置、传动装置、制动器4个组成部分的发展历程来看，都不同程度地实现了电子化。人作为控制能源，启动制动系统，发出制动企图；制动能源来自储存在蓄电池或其它供能装置；采用全新的电子制动器和集中控制的电子控制单元(ECU)进行制动系统的整体控制，每个制动器有各自的控制单元。机械连接逐渐减少，制动踏板和制动器之间动力传递分离开来，取而代之的是电线连接，电线传递能量，数据线传递信号，所以这种制动又叫做线控制动。这是自从ABS在汽车上得到广泛应用以来制动系统又一次飞跃式发展。?

　　　1．3 本次制动系统应达到的技术要求

　　（1）具有良好的制动效能

　　（2）具有良好的制动效能的恒定性

　　（3）制动时汽车的方向稳定性好

　　（4）操纵轻便

　　（5）可靠性好

　　（6）减少公害

　　　 1．4 本次制动系统设计要求

　　根据给定的设计参数，对设计的盘鼓一体式制动器结构进行具体分析和选型，计算主要的结构参数，完成相应零部件的选择和校核；同时根据说明书中计算的主要结构尺寸和参数，绘制主要零件图和装配图，最终进行对设计出的制动系统的各项指标进行评价分析。

　　　制动系统方案论证分析与选择

　　　2.1 制动器形式方案分析

　　汽车制动器几乎均为机械摩擦式，即利用旋转元件与固定元件两工作表面间的摩擦产生的制动力矩使汽车减速或停车。一般摩擦式制动器按其旋转元件的形状分为鼓式和盘式两大类。

　　2.1.1鼓式制动器

鼓式制动器是最早形式的汽车制动器，当盘式制动器还没有出现前，它已经广泛用干各类汽车上。鼓式制动器又分为内张型鼓式制动器和外束型鼓式制动器两种结构型式。内张型鼓式制动器的摩擦元件是一对带有圆弧形摩擦蹄片的制动蹄，后者则安装在制动底板上，而制动底板则紧固在前桥的前梁或后桥桥壳半袖套管的凸缘上，其旋转的摩擦元件为制动鼓。车轮制动器的制动鼓均固定在轮鼓上。制动时，利用制动鼓的圆柱内表面与制动蹄摩擦路片的外表面作为一对摩擦表面在制动鼓上产生摩擦力矩，故又称为蹄式制动器。外束型鼓式制动器的固定摩擦元件是带有摩擦片

　　　3.1 制动系统主要参数数值

　　3.1.1相关主要技术参数

　　主要参数的选取根据丰田花冠汽车车系报表，见表3-1

　　表3-1 丰田花冠轿车参数配置

　　基本参数数值

　　空载汽车质量　　　　　　　　1150Kg

　　满载汽车质量　　 1800Kg

　　质心位置　　　　　　　　1.35m

　　空载质心高度　　 0.7m

　　满载质心高度　　　　　　　　　0.6m

　　轴距　　 2.6m

　　前轮距　　 1.47m

　　后轮距　　 1.46m

　　最高车速　　 160km/h

　　轮胎　　　　　　　　195/60R15

　　同步附着系数　　 0.6






内容简介：: 哈工大华德学院毕业设计（论文）评语姓名：宁宇学号： 1089311216 专业：车辆工程毕业设计（论文）题目：盘鼓一体式制动器设计工作起止日期：2011 年10 月9日起 2011年12月30 日止指导教师对毕业设计（论文）进行情况，完成质量及评分意见：_ 指导教师签字：指导教师职称：评阅人评阅意见：_ _ _ _ 评阅教师签字：_ 评阅教师职称：_答辩委员会评语：_根据毕业设计（论文）的材料和学生的答辩情况，答辩委员会作出如下评定：学生毕业设计（论文）答辩成绩评定为：对毕业设计（论文）的特殊评语：_ 答辩委员会主任（签字）：职称：_答辩委员会副主任（签字）：职称：_答辩委员会委员（签字）：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 年月日哈尔滨华德学院毕业设计任务书学生姓名宁宇系部汽车工程系专业、班级车辆工程0893112班指导教师姓名李宏刚职称副教授从事专业车辆工程是否外聘是否题目名称盘鼓一体式制动器设计一、设计目的、意义制动器是汽车制动系统中真正使汽车停止的部件。大多数现代汽车的前轮上都装有盘式制动器，甚至有些汽车四个车轮上都装有盘式制动器，而鼓式制动器多用在商用车上。盘鼓一体式制动器结合了盘式和鼓式制动器的特点，结构尺寸紧凑，目前在丰田的部分车型和荣威等车型上安装，能够起到制动效能增强的作用。通过该制动总成的设计，使学生加强对汽车总成结构、功能等方面的深入认识，同时，锻炼独立分析问题和解决问题的能力。二、设计内容、技术要求（研究方法）本设计要求根据给定的设计参数，设计盘鼓一体式制动器。设计内容如下：（1）根据给定的设计参数，对设计的盘鼓一体式制动器结构进行具体分析和选型，计算主要的结构参数，完成相应零部件的选择和校核；（2）根据说明书中计算的主要结构尺寸和参数，绘制主要零件图和装配图。技术要求如下：（1）要求设计的盘鼓一体式制动器结构能够满足装配性、加工工艺性等要求；（2）运动部件不会发生过约束或欠约束等问题，运动部件间不会产生运动干涉；（3）要求设计制动器的液压缸在制动蹄磨损后能够自动补偿间隙；（4）设计的承载部件应满足强度和刚度等方面的要求。三、设计完成后应提交的成果（一）计算说明部分（1）提交设计说明书1份，字数1万以上（2）设计说明书参考文献10篇以上，且有2篇外文参考文献（3）设计说明书格式参照日志中的要求（二）图纸部分折合A0图纸两张，其中1张A0装配图四、设计进度安排2011年10月11日教师下达任务书，开始毕业设计2011年10月21日准备开题答辩2011年11月18日由指导教师组织毕业设计中期自检工作2011年11月25日系里组织毕业设计中期检查，检查时要求图纸草图及说明书草稿全部完成2011年12月9日系里进行结题检查，结题时要求正式图纸完成并签字2011年12月16日完成全部设计图纸及文档并进行完最终修改2011年12月19日上午11点前，学生上交毕业设计论文全部材料2011年12月29、30日参加毕业设计答辩五、主要参考资料（1）机械设计手册，机械工业出版社，2004（2）汽车设计，清华大学出版社，2001（3）BOSCH汽车工程手册（中文第二版），北京理工大学出版社，2004六、备注指导教师签字：年月日教研室主任签字：年月日附录1 汽车制动系统制动系统是汽车中最重要的系统。如果制动失灵，结果可能是损失惨重的。制动器实际就是能量转换装置，它将汽车的动能（动量）转化成热能（热量）。当驾驶员踩下制动踏板，所产生的制动力是汽车运动时动力的10倍。制动系统能对四个刹车系统中的每个施加数千磅的力。每辆汽车上使用两个完全独立的制动系统，即行车制动器和驻车制动器。行车制动器起到减速、停车、或保持车辆正常行驶。制动器是由司机用脚踩、松制动器踏板来控制的。驻车制动器的主要作用就是当车内无人的时候，汽车能够保持静止。当独立的驻车制动器踏板或手杆，被安装时，驻车制动器就会被机械地操作。制动系统是由下列基本的成分组成:位于发动机罩下方，而且直接地被连接到制动踏板的“制动主缸”把驾驶员脚的机械力转变为液压力。钢制的“制动管路”和有柔性的“制动软管”把制动主缸连接到每个轮子的“制动轮缸”上。制动液, 特别地设计为的是工作在极端的情况，填充在系统中。“制动盘”和“衬块”是被制动轮缸推动接触“圆盘”和“回转体”如此引起缓慢的拖拉运动, (希望)使汽车减慢速度。典型的制动系统布置有前后盘式，前盘后鼓式，各个车轮上的制动器通过一套管路系统连接到制动主缸上。基本上讲，所有的汽车制动器都是摩擦制动器。当司机刹车时，控制装置会迫使制动蹄，或制动衬片与车轮处的旋转的制动鼓或制动盘接触。接触后产生的摩擦使车轮转动减慢或停止，这就是汽车的制动。在最基本的制动系统中，有一个制动主缸，这个主缸内部填充制动液，并包含两个部分，每个部分里都有一个活塞，两个活塞都连接驾驶室里的制动踏板。当制动踏板被踩下时，制动液会从制动主缸流入轮缸。在轮缸中，制动液推动制动蹄或制动衬片与旋转的制动鼓或制动盘接触。静止的制动蹄或制动衬片与旋转的制动鼓或制动盘之间产生摩擦力使汽车的运动逐渐减缓或停止。制动液的装置位于主缸的顶部。目前大多数的车都有一个容易看见的装制动液的装置，为的是不用打开盖子就可以看得见制动液的油面。随着制动踏板的运动制动液就会缓慢的下降，正常情况下是这样的。如果制动液在很短的时间内下降得明显或者下降了三分之二，那么就要尽快的检查你的制动系统了。保持制动液装置充满制动液除非你需要维修它，制动液必须保持很高的沸点。位于在空气中的制动液就会吸收空气中的潮气引起制动液低于沸点。制动液通过一系列的管路从主缸到达各车轮。橡胶软管只用在需要弹力的地方，比如应用在前轮。在车的行进中上下来回运动。系统的其它部分在所有的连接点上都应用了无腐蚀性的无缝钢管。如果钢线需要修理的话，最好的方法就是代替这条线。如果这不符合实际，那么为了制动系统可以用特殊的装置修理它。你不可以用铜管来修理制动系。它们是危险也是不正确的。鼓式制动器包括制动鼓，一个轮缸，回拉弹簧，一个制动底版，两个带摩擦层的制动蹄。制动底版固定在轮轴外部的法兰或转向节。制动鼓固定在轮毂上。制动鼓的内部表面与制动蹄的内层之间有空隙。要使用制动器时，司机就要踩下踏板，这时轮缸扩大制动片，对其施加压力，是制动蹄触碰制动鼓。制动鼓与摩擦片之间产生的摩擦制动了车轮，从而使汽车停止。要释放制动器时，司机松开踏板，回拉弹簧拉回制动片，这样车轮会自由转动。盘式制动器包括制动盘而不是鼓，在它的两面上各有一个薄的制动片或叫盘式制动器的制动片。制动片是靠挤住旋转的制动盘来停住汽车。制动主缸里流出的制动液迫使活塞向里部的金属盘移动，这便使摩擦片紧紧地贴住制动盘。这时制动片与制动盘产生的摩擦使汽车减速、停止，出现了制动行为。活塞分金属或塑料。盘式制动器主要有三种，即：浮动卡钳型、固定卡钳型和滑动卡钳型。浮动卡钳型和滑动卡钳型盘式制动器使用单活塞。固定卡钳型盘式制动器既可以使用两个活塞有可以使用四个活塞。制动系统是由机械能，液压能或气压能装置驱动的。在机械杠杆适合所有的汽车的驻车制动器中使用。当踩下制动踏板时，杠杆就会推动制动器主缸的活塞给制动液施加压力，制动液通过油管流入轮缸。制动液的压力施加到轮缸活塞以使制动片被压到制动鼓或制动盘上。如果松开踏板，活塞回到原来的位置上，回拉弹簧拉回制动片，制动液返回制动主缸，这样制动停止。驻动制动器的主要作用是车内无人时，使汽车静止不动。如果车内安装的是独立的驻车制动器，那么驻车制动器是由司机手动的控制。驻车制动器正常是当车已经停止时使用的。向后拉手闸，并把手柄卡在正确的位置上。现在，即使离开汽车也不用害怕它会自己滑走。如果司机要再次启车时，他必须在松开手杆之前按下按钮。在行车制动器失灵的情况下，手闸必须能停住车。正因为这样，手闸与脚闸分开，手闸使用的是绳索或杠杆而不是液力系统。防抱死制动系统是使汽车制动更安全、更方便的制动装置，它既有调节制动系统的压力来防止车轮被完全抱死的功能，又有防止轮胎在滑的路面上行驶或紧急停车时的滑动。防抱死制动系统最早应用在航空飞行器上，而且在二十世纪 90年代一些国内的汽车内也安装了这种系统。近来，几个汽车制造商引进了更为复杂的防抱死系统。欧洲使用这种系统已有几十年的时间，通过对其的调查，一位汽车制造商坦言，如果所有的汽车都安装上防抱死制动系统，那么交通事故的发生率会降低7.5%。同时，一些权威人士预测这种系统会提高汽车的安全性。防抱死制动系统可以在一秒钟内调节几次制动时车轮上的受力，使车轮的滑移受到控制，而且所有的系统基本上都以相同的方式完成。每个车轮都会有一个传感器，电子控制装置能连续检测来自车轮传感器传来的脉冲电信号，并将它们处理转换成和轮速成正比的数值；如果其中一个传感器的信号不断下降，那么这就表明了相应的轮胎趋于抱死，这时电子控制装置向该车轮的制动器发出降低压力的指令。当信号显示车轮转速恢复正常时，电子控制装置会增加制动器的液压。这种循环像司机一样调节制动器，但它的速度更快，达到了每秒循环数次。防抱死制动系统除了上面基本操作，还有两个特点。首先，当制动系统的压力上升到使轮胎抱死或即将抱死的时候，防抱死制动系统才会启动；当制动系统在正常情况下，防抱死制动系统停止运作。其次，如果防抱死制动系统有问题时，制动器会独立地继续运行。但控制板上的指示灯亮起提醒司机系统出现问题。目前欧洲汽车生产商，如：宝马、奔驰、宝时捷等广泛使用的是波许（Bosch）防抱死制动系统。这种系统基本组成包括车轮转速传感器，电子控制装置和调节装置。每个有一个向电子控制装置发出车轮转动情况的信号的传感器，它一般由磁感应传感头和齿圈组成。前面的传感器安在轮毂上，齿圈安在轮网上。后面的传感器安在后部的监测系统上，齿圈安在轮轴上。传感器本身是缠绕电磁核的电线圈，电磁核才线圈的周围产生磁场。当齿圈的齿移动到磁场时，就会改变线圈的电流。电子控制装置会监测这种变化，然后判断车轮是否即将抱死。电子控制装置有三个作用，即：信号的处理，编辑和安全防护。信号的处理起到转换器的作用，它是将接受的脉冲电信号处理转换成数值，为编辑做准备。编辑就是分析这些数值，计算出需要制动压力。如果检测出车轮即将抱死，电控装置就会计算出数值向调节装置发出指令。调节装置当接受到电子控制装置的指令后，液压执行装置会调节制动轮缸的液压的大小。调节装置能保持或减小来自制动主缸的液压，而装置本身是不能启用制动器的。这种装置有三个高速率的电磁阀，两个油液存储器和一个带有内外检测阀的传动泵。调节装置中的电子连接器隐藏在塑料盖下。每个电磁阀都是其独立控制的，并作用于前轮。后部的制动轮缸受到一个电磁阀控制，并依照-的原理进行调节。当防抱死制动系统运行时，电子控制装置会使电磁阀循环运作，这样既能收回又能释放制动器的压力。当压力释放时，它会释放到液压单元。前部的制动器电路有一个单元。存储器低压存储器，它在低压下存储油液，直到回流泵打开，油液流经制动轮缸进入制动主缸。附录2Automobile Brake System The braking system is the most important system in cars. If the brakes fail, the result can be disastrous. Brakes are actually energy conversion devices, which convert the kinetic energy (momentum) of the vehicle into thermal energy (heat).When stepping on the brakes, the driver commands a stopping force ten times as powerful as the force that puts the car in motion. The braking system can exert thousands of pounds of pressure on each of the four brakes.Two complete independent braking systems are used on the car. They are the service brake and the parking brake. The service brake acts to slow, stop, or hold the vehicle during normal driving. They are foot-operated by the driver depressing and releasing the brake pedal. The primary purpose of the brake is to hold the vehicle stationary while it is unattended. The parking brake is mechanically operated by when a separate parking brake foot pedal or hand lever is set. The brake system is composed of the following basic components: the “master cylinder” which is located under the hood, and is directly connected to the brake pedal, converts driver foots mechanical pressure into hydraulic pressure. Steel “brake lines” and flexible “brake hoses” connect the master cylinder to the “slave cylinders” located at each wheel. Brake fluid, specially designed to work in extreme conditions, fills the system. “Shoes” and “pads” are pushed by the slave cylinders to contact the “drums” and “rotors” thus causing drag, which (hopefully) slows the car.The typical brake system consists of disk brakes in front and either disk or drum brakes in the rear connected by a system of tubes and hoses that link the brake at each wheel to the master cylinder (Figure).Basically, all car brakes are friction brakes. When the driver applies the brake, the control device forces brake shoes, or pads, against the rotating brake drum or disks at wheel. Friction between the shoes or pads and the drums or disks then slows or stops the wheel so that the car is braked. In most modern brake systems (see Figure 15.1), there is a fluid-filled cylinder, called master cylinder, which contains two separate sections, there is a piston in each section and both pistons are connected to a brake pedal in the drivers compartment. When the brake is pushed down, brake fluid is sent from the master cylinder to the wheels. At the wheels, the fluid pushes shoes, or pads, against revolving drums or disks. The friction between the stationary shoes, or pads, and the revolving drums or disks slows and stops them. This slows or stops the revolving wheels, which, in turn, slow or stop the car.The brake fluid reservoir is on top of the master cylinder. Most cars today have a transparent r reservoir so that you can see the level without opening the cover. The brake fluid level will drop slightly as the brake pads wear. This is a normal condition and no cause for concern. If the level drops noticeably over a short period of time or goes down to about two thirds full, have your brakes checked as soon as possible. Keep the reservoir covered except for the amount of time you need to fill it and never leave a cam of brake fluid uncovered. Brake fluid must maintain a very high boiling point. Exposure to air will cause the fluid to absorb moisture which will lower that boiling point.The brake fluid travels from the master cylinder to the wheels through a series of steel tubes and reinforced rubber hoses. Rubber hoses are only used in places that require flexibility, such as at the front wheels, which move up and down as well as steer. The rest of the system uses non-corrosive seamless steel tubing with special fittings at all attachment points. If a steel line requires a repair, the best procedure is to replace the compete line. If this is not practical, a line can be repaired using special splice fittings that are made for brake system repair. You must never use copper tubing to repair a brake system. They are dangerous and illegal. Drum brakes, it consists of the brake drum, an expander, pull back springs, a stationary back plate, two shoes with friction linings, and anchor pins. The stationary back plate is secured to the flange of the axle housing or to the steering knuckle. The brake drum is mounted on the wheel hub. There is a clearance between the inner surface of the drum and the shoe lining. To apply brakes, the driver pushes pedal, the expander expands the shoes and presses them to the drum. Friction between the brake drum and the friction linings brakes the wheels and the vehicle stops. To release brakes, the driver release the pedal, the pull back spring retracts the shoes thus permitting free rotation of the wheels. Disk brakes, it has a metal disk instead of a drum. A flat shoe, or disk-brake pad, is located on each side of the disk. The shoes squeeze the rotating disk to stop the car. Fluid from the master cylinder forces the pistons to move in, toward the disk. This action pushes the friction pads tightly against the disk. The friction between the shoes and disk slows and stops it. This provides the braking action. Pistons are made of either plastic or metal. There are three general types of disk brakes. They are the floating-caliper type, the fixed-caliper type, and the sliding-caliper type. Floating-caliper and sliding-caliper disk brakes use a single piston. Fixed-caliper disk brakes have either two or four pistons. The brake system assemblies are actuated by mechanical, hydraulic or pneumatic devices. The mechanical leverage is used in the parking brakes fitted in all automobile. When the brake pedal is depressed, the rod pushes the piston of brake master cylinder which presses the fluid. The fluid flows through the pipelines to the power brake unit and then to the wheel cylinder. The fluid pressure expands the cylinder pistons thus pressing the shoes to the drum or disk. If the pedal is released, the piston returns to the initial position, the pull back springs retract the shoes, the fluid is forced back to the master cylinder and braking ceases. The primary purpose of the parking brake is to hold the vehicle stationary while it is unattended. The parking brake is mechanically operated by the driver when a separate parking braking hand lever is set. The hand brake is normally used when the car has already stopped. A lever is pulled and the rear brakes are approached and locked in the “on” position. The car may now be left without fear of its rolling away. When the driver wants to move the car again, he must press a button before the lever can be released. The hand brake must also be able to stop the car in the event of the foot brake failing. For this reason, it is separate from the foot brake uses cable or rods instead of the hydraulic system.Anti-lock Brake System Anti-lock brake systems make braking safer and more convenient, Anti-lock brake systems modulate brake system hydraulic pressure to prevent the brakes from locking and the tires from skidding on slippery pavement or during a panic stop. Anti-lock brake systems have been used on aircraft for years, and some domestic car were offered with an early form of anti-lock braking in late 1990s. Recently, several automakers have introduced more sophisticated anti-lock system. Investigations in Europe, where anti-lock braking systems have been available for a decade, have led one manufacture to state that the number of traffic accidents could be reduced by seven and a half percent if all cars had anti-lock brakes. So some sources predict that all cars will offer anti-lock brakes to improve the safety of the car. Anti-lock systems modulate brake application force several times per second to hold the tires at a controlled amount of slip; all systems accomplish this in basically the same way. One or more speed sensors generate alternating current signal whose frequency increases with the wheel rotational speed. An electronic control unit continuously monitors these signals and if the frequency of a signal drops too rapidly indicating that a wheel is about to lock, the control unit instructs a modulating device to reduce hydraulic pressure to the brake at the affected wheel. When sensor signals indicate the wheel is again rotating normally, the control unit allows increased hydraulic pressure to the brake. This release-apply cycle occurs several time per second to “pump” the brakes like a driver might but at a much faster rate. In addition to their basic operation, anti-lock systems have two other things in common. First, they do not operate until the brakes are applied with enough force to lock or nearly lock a wheel. At all other times, the system stands ready to function but does not interfere with normal braking. Second, if the anti-lock system fail in any way, the brakes continue to operate without anti-lock capability. A warning light on the instrument panel alerts the driver when a problem exists in the anti-lock system. The current Bosch component Anti-lock Braking System (ABS), is a second generation design wildly used by European automakers such as BWM, Mercedes-Benz and Porsche. ABS system consists of : four wheel speed sensor, electronic control unit and modulator assembly. A speed sensor is fitted at each wheel sends signals about wheel rotation to control unit. Each speed sensor consists of a sensor unit and a gear wheel. The front sensor mounts to the steering knuckle and its gear wheel is pressed onto the stub axle that rotates with the wheel. The rear sensor mounts the rear suspension member and its gear wheel is pressed onto the axle. The sensor itself is a winding with a magnetic core. The core creates a magnetic field around the winding, and as the teeth of the gear wheel move through this field, an alternating current is induced in the winding. The control unit monitors the rate o change in this frequency to determine impending brake lockup. The control units function can be divided into three parts: signal processing, logic and safety circuitry. The signal proce
