加工中心自动换刀机构设计
37页 16000字数+说明书+4张CAD图纸
加工中心自动换刀机构设计论文.doc

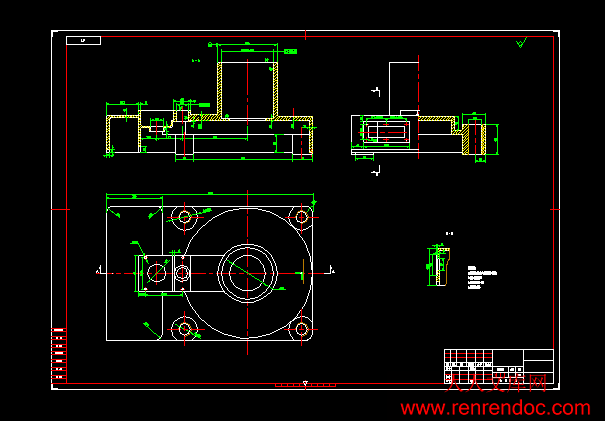

底座.dwg

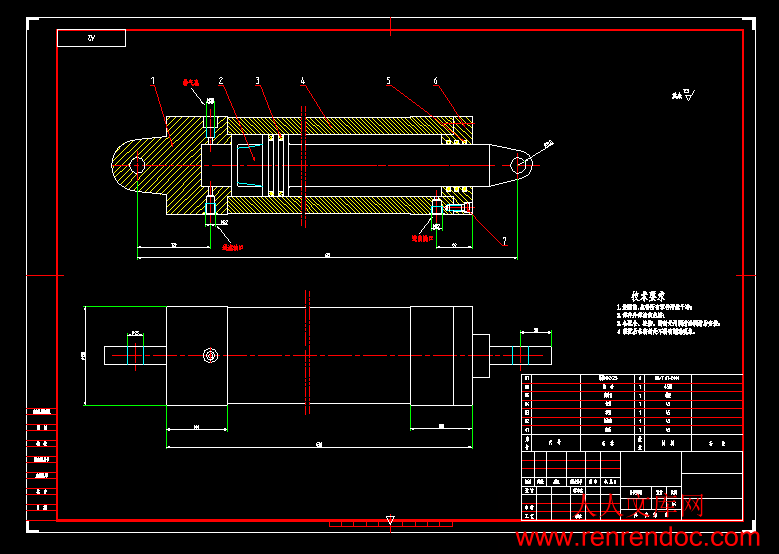

液压缸1.dwg

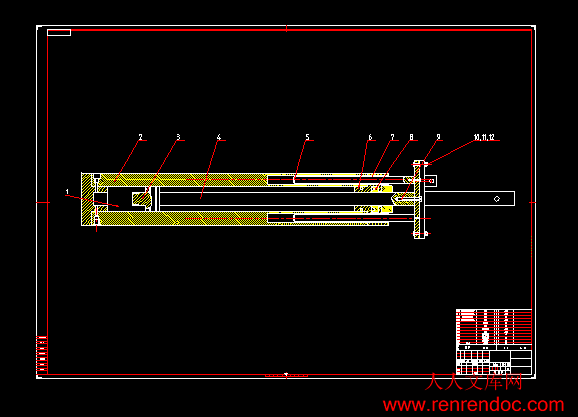

液压缸2.dwg

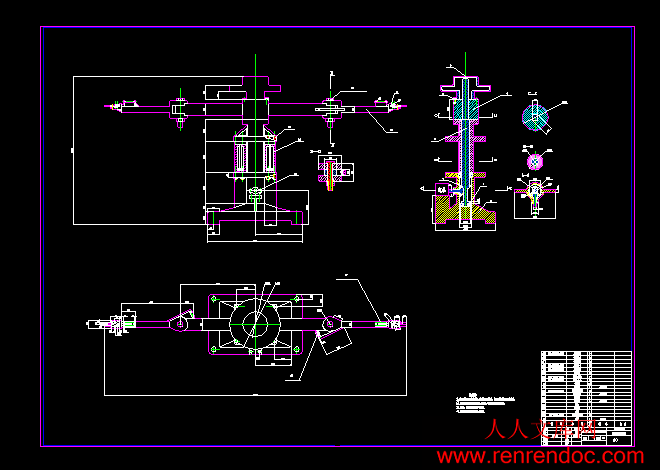

装配图.dwg
目录
第1章 绪论1
1.1 加工中心换刀机构设计的目的及意义1
1.2 加工中心换刀机构的发展现状1
1.3 研究的主要内容2
第2章 总体方案设计与论证3
2.1 加工中心换刀机构的设计要求3
2.2 初步设计方案3
2.2.1 旋转臂与夹紧机构3
2.2.2 主架回转与臂部旋转机构3
2.3 方案的确定4
2.4 设计结构分析4
2.4.1 设计参数4
2.4.2 自由度分析及各自由度的实现5
2.4.3 加工中心换刀机械手的组成5
2.5 本章小结6
第3章 构设计及尺寸计算7
3.1 手指结构设计及计算7
3.1.1 手指夹紧力的计算7
3.1.2 手指部分的相关校核8
3.2 手指夹紧液压缸设计10
3.2.1 手指夹紧液压缸各部分尺寸的确定10
3.2.2 材料的选择12
3.3 手臂旋转液压缸设计12
3.3.1 手臂伸缩液压缸各尺寸数据的确定12
3.4 主架旋转机构设计14
3.4.1 主架架旋转轴的设计14
3.4.2 手架旋转驱动机构的选择16
3.4.3 单级圆锥齿轮的设计与校核17
3.5 主架伸缩液压缸的设计23
3.5.1 主架伸缩液压缸各尺寸数据的确定23
3.5.2 材料的选择24
3.5.3 手架伸缩液压缸活塞杆的校核24
3.6 本章小结25
第4章 控制部分的设计26
4.1 液压缸的流量、流速及压力26
4.2 确定液压泵的流量、压力及液压泵的型号26
4.3 各液压缸缓冲装置的设计28
4.4 液压系统回路28
4.5 旋转轴控制线路29
4.6 技术难点29
4.7 本章小结30
结束语30
致 谢31
参考文献32
1.3 研究的主要内容
加工中心换刀机械手的设计是在实现手指夹紧、手臂伸缩、手架伸缩以及手架旋转运动的基础上，实现其准确、快速、可靠、稳定的换刀。设计得主要内容如下：
1、根据目前常用的加工中心换刀机械手的换刀方式，对手臂伸缩与手指夹紧机构、手架旋转与手架伸缩机构的设计提出几种新的方案，并通过对所提出方案的论证分析，选择一种较为理想的方案进行具体的设计。
2、对所选设计方案中换刀机械手的组成机构及各个自由度运动的实现进行分析。
3、对加工中心换刀机械手的手指夹紧力进行分析与计算，并对其关键部位进行校核，以保证换刀的可靠性。
4、确定各个运动的驱动机构。
5、对设计中所涉及到的液压缸通过计算确定其个部分结构的具体尺寸，并对个活塞杆的强度、稳定性以及螺栓的强度进行校核，以保证加工中心换刀机械手能够稳定、可靠的完成换刀过程。
6、对设计中出现的齿轮、轴等重要零部件通过计算确定尺寸后，要进行安全校核。
7、设计出加工中心换刀机械手的控制系统部分，完善设计内容。
第2章 总体方案设计与论证
2.1 加工中心换刀机构的设计要求
设计加工中心换刀机械手，使其实现手指夹紧、手臂伸缩、手架伸缩以及手架旋转运动，并设计出它的传动控制部分，以保证加工中心换刀机械手能够准确、稳定、快速、可靠的完成换刀过程。
2.2 初步设计方案
2.2.1 旋转臂与夹紧机构
由于与机械、电力传动相比，液压传动具有体积小、质量轻、功率大运动平稳的特点，并且因为液压元件有自我润滑作用，使用寿命长，所以在以下几种设计方案中，旋转臂旋转运动及夹紧机构夹紧运动都采用液压的驱动方式。并且由于旋转臂的两臂可旋转，旋转后回转，可避免与刀库中其他刀具干涉，所以，以设计方案中的换刀机械手都两手旋转回转式单臂机械手夹紧机构。
1、结构设计方案Ⅰ
在此方案中，加工中心换刀机械手两个手指的运动由一个液压缸单独控制，这使得它运动的灵活性很强，其结构如图2.1所示。
2.4 设计结构分析
2.4.1 设计参数
主架上下伸缩液压缸最大行程： 110mm；
手臂旋转机构液压缸最大行程： 60mm；
手指夹紧液压缸最大行程： 10mm；
夹持工件质量： 8kg；
换刀过程手架旋转角度： 180°；
换刀机械手复位角度： -75°；
- 内容简介：
-
西安文理学院机械电子工程系本科毕业设计（论文）题 目 加工中心自动换刀机构设计 专业班级 08级机电（2）班 学 号 08102080213 学生姓名 侯飞龙 指导教师 姚慧 设计所在单位 西安文理学院 2012年 2月目录目录第1章 绪论11.1 加工中心换刀机构设计的目的及意义11.2 加工中心换刀机构的发展现状11.3 研究的主要内容2第2章 总体方案设计与论证32.1 加工中心换刀机构的设计要求32.2 初步设计方案32.2.1 旋转臂与夹紧机构32.2.2 主架回转与臂部旋转机构32.3 方案的确定42.4 设计结构分析42.4.1 设计参数42.4.2 自由度分析及各自由度的实现52.4.3 加工中心换刀机械手的组成52.5 本章小结6第3章 构设计及尺寸计算73.1 手指结构设计及计算73.1.1 手指夹紧力的计算73.1.2 手指部分的相关校核83.2 手指夹紧液压缸设计103.2.1 手指夹紧液压缸各部分尺寸的确定103.2.2 材料的选择123.3 手臂旋转液压缸设计123.3.1 手臂伸缩液压缸各尺寸数据的确定123.4 主架旋转机构设计143.4.1 主架架旋转轴的设计143.4.2 手架旋转驱动机构的选择163.4.3 单级圆锥齿轮的设计与校核173.5 主架伸缩液压缸的设计233.5.1 主架伸缩液压缸各尺寸数据的确定233.5.2 材料的选择243.5.3 手架伸缩液压缸活塞杆的校核243.6 本章小结25第4章 控制部分的设计264.1 液压缸的流量、流速及压力264.2 确定液压泵的流量、压力及液压泵的型号264.3 各液压缸缓冲装置的设计284.4 液压系统回路284.5 旋转轴控制线路294.6 技术难点294.7 本章小结30结束语30致 谢31参考文献32 西安文理学院本科毕业设计(论文) 第33页第1章 绪论1.1 加工中心换刀机构设计的目的及意义本设计主要是在实现手指夹紧、手臂伸缩、手架伸缩以及手架旋转运动的基础上，为加工中心换刀机械手的研究提供几种新的设计方案，并通过论证分析，选择其中一种比较理想可行的方案进行设计计算，以达到准确、稳定、快速、可靠换刀的目的。在满足加工中心换刀机械手各种运动要求的同时，本设计也在一定程度上简化了换刀机械手的结构，以方便加工中心换刀机械手的加工制造过程。1.2 加工中心换刀机构的发展现状近年来，随着世界制造业向中国转移，我国对机床的需求量大增。同时，经过多年的努力，我国数控机床的开发水平也有了很大进步，数控机床的品种和质量均比以往有所提高，部分机床制造主导厂还开发出具有相当水平的数控设备。但是，通过有关部门给出的资料，只要作进一步的分析与了解，我们就会发现，国产数控机床在消费量的台数中虽占有一半（55%）以上，但它们多是些技术水平较低、价格相对便宜的普通产品，如数控车床、数控铣镗床和线切数机床等，高、中档数控产品则较少，而且这些产品的核心技术或功能部件，如加工中心换刀机械手、全功能的数控伺服系统，高速电主轴，数控刀架乃至高速安全防护装置等，还多是由中外合资企业提供或是从国外进口的。这也说明由于技术发展的不平衡，在多种条件制约下，目前我国数控机床的整件技术水平与国际先进水平相比还有一定距离，部分高性能、高速、高精度的数控机床仍需要依靠海外进口。功能部件技术水平的高低、性能的优劣以及整体的社会配套水平，都直接决定和影响着数控机床整机的技术水平和性能，也制约着主机的发展速度。而换刀机械手则是加工中心稳定可靠运行的关键功能部件。它的快速、准确的换刀程序是影响加工中心发挥高效、可靠的加工性能的重要因素。没有换刀机械手，就不可能有集中工序进行加工的加工中心。有资料显示，刀库和机械手的故障率约占整机故障率的25%。所以说，换刀机械手的性能、质量直接影响着数控机床整机的性能、质量和品种的发展。加工中心是备有刀库，并能自动更换刀具，对工件进行多工序加工的一种功能较全的数字控制机床，也是典型的集高新技术于一体的机械加工设备，它的发展代表了一个国家设计、制造的水平，是判断企业技术能力和工艺水平标志的一个方面。加工中心中实现刀库和机床主轴之间传递和装卸刀具的装置称为自动换刀装置，它的功能是储备一定数量的刀具并完成刀具的自动交换。自动换刀装置可帮助数控机床节省辅助时间，并满足在一次安装中完成多工序、工步加工要求。它由存放刀具的刀库和换刀机构组成。作为自动换刀装置，它需要满足换刀迅速、时间短，重复定位精度高，刀具储存量足够，所占空间位置小，工作稳定可靠等特点。换刀装置中刀具的交换形式及它们的具体结构对机床的工作效率和工作可靠性有着直接影响。加工中心的自动换刀形式可分为无机械手换刀方式和有机械手换刀方式两大类。无机械手换刀方式一般是采用把刀库放在主轴箱可以运动到的位置，同时，刀库中刀具的存放方向一般与主轴上的装刀方向一致。无机械手换刀方式是由刀库和机床主轴的相对运动实现刀具的交换的，这种方式结构简单，但换刀时间要长。目前，加工中心的自动换刀装置大都采用有机械手换刀方式，因为有机械手换刀装置在刀库的配置、与主轴的相对位置及刀具数量确定上都比较灵活，机械手数量和换刀形式比较随意，换刀时间比较短，应用广泛。换刀机械手的形式有单臂式、双臂式、回转式和轨道式等，而常用双臂式机械手的手爪结构形式又分为钩手、抱手、伸缩手和叉手等。加工中心换刀机械手作为数控机床的一个重要的功能部件，它在国内外的数控机床制造领域中已受到广泛的重视。目前，在国外BT40的换刀时间已达到0.9秒，BT50的换刀时间也达到了1.5秒左右，国内也出现了立、卧两用凸轮式换刀机械手和用于五轴联动的换刀机械手的研究。加工中心换刀机械手的主要任务是，完全模拟人手的换刀动作，给机床主轴与弹簧夹头提供相对转动实现夹紧、放松刀具的动作。机械手应具备足够的转矩，同时还应使机械手具备结构紧凑、占据空间小的特点，以适应不同类型机床的换刀空间。随着机械加工业的发展，制造行业对加工中心换刀机械手的需求量会越来越大。1.3 研究的主要内容加工中心换刀机械手的设计是在实现手指夹紧、手臂伸缩、手架伸缩以及手架旋转运动的基础上，实现其准确、快速、可靠、稳定的换刀。设计得主要内容如下：1、根据目前常用的加工中心换刀机械手的换刀方式，对手臂伸缩与手指夹紧机构、手架旋转与手架伸缩机构的设计提出几种新的方案，并通过对所提出方案的论证分析，选择一种较为理想的方案进行具体的设计。2、对所选设计方案中换刀机械手的组成机构及各个自由度运动的实现进行分析。3、对加工中心换刀机械手的手指夹紧力进行分析与计算，并对其关键部位进行校核，以保证换刀的可靠性。4、确定各个运动的驱动机构。5、对设计中所涉及到的液压缸通过计算确定其个部分结构的具体尺寸，并对个活塞杆的强度、稳定性以及螺栓的强度进行校核，以保证加工中心换刀机械手能够稳定、可靠的完成换刀过程。6、对设计中出现的齿轮、轴等重要零部件通过计算确定尺寸后，要进行安全校核。7、设计出加工中心换刀机械手的控制系统部分，完善设计内容。第2章 总体方案设计与论证2.1 加工中心换刀机构的设计要求设计加工中心换刀机械手，使其实现手指夹紧、手臂伸缩、手架伸缩以及手架旋转运动，并设计出它的传动控制部分，以保证加工中心换刀机械手能够准确、稳定、快速、可靠的完成换刀过程。2.2 初步设计方案2.2.1 旋转臂与夹紧机构由于与机械、电力传动相比，液压传动具有体积小、质量轻、功率大运动平稳的特点，并且因为液压元件有自我润滑作用，使用寿命长，所以在以下几种设计方案中，旋转臂旋转运动及夹紧机构夹紧运动都采用液压的驱动方式。并且由于旋转臂的两臂可旋转，旋转后回转，可避免与刀库中其他刀具干涉，所以，以设计方案中的换刀机械手都两手旋转回转式单臂机械手夹紧机构。1、结构设计方案在此方案中，加工中心换刀机械手两个手指的运动由一个液压缸单独控制，这使得它运动的灵活性很强，其结构如图2.1所示。图2.1 手指夹紧机构工作原理：当手架旋转75到指定位置后，发出手臂伸出指令，手臂伸缩液压缸1工作，当液压缸的进油腔油压力升高，压力继电器开关动作，并发出手指夹紧指令，手手指开始夹紧。手架在插刀动作结束后，发出手指松开指令，此时手指夹紧液压缸1反行程运动，手指松开。2.2.2 主架回转与臂部旋转机构1、结构设计方案此方案的主要特点是采用圆锥齿轮机构实现加工中心换刀机械手的拔刀和插刀动作，其结构如图2.2所示。 图2.2 锥齿轮机构工作原理：当加工中心发出换刀信号后，电动机M启动，通过单级圆锥齿轮带动手架旋转轴旋转。在旋转轴旋转75到达工作位置后，电动机M停止工作，并发出手臂旋转和手指夹紧信号。当手臂旋转和手指夹紧动作完成后，准备拔刀，此时，支撑液压缸开始运动，整个摆臂上升，拔刀动作开始，摆臂运动到指定位置时，支撑液压缸停止工作。电动机开始工作，摆臂架旋转180后停止，开始插刀动作过程。手架恢复到初始位置，等待下一次换到指令。此种机构如果设计出适当的凸轮机构便可是从动件实现预期的运动，而且结构简单、紧凑。2.3 方案的确定图2.1所示的加工中心换刀机械手手臂伸缩和手指夹紧机构中，手臂伸缩和手指夹紧运动都分别由单独的液压缸进行控制，这使得它们的灵活性都很好。图2.2所示的机构由于采用了锥齿轮机构，为保证准确换刀，就需要精确的计算出锥齿轮轮的旋转速度和锥齿轮的轮廓曲线，同时还要精确的控制电动机M的起、停时间。故选用此机构会比较理想一些。通过以上分析，本设计选由图2.1所示的夹紧机构和图2.2中所示的主架旋转机构组成加工中心换刀机械手进行具体的设计。2.4 设计结构分析2.4.1 设计参数主架上下伸缩液压缸最大行程： 110mm；手臂旋转机构液压缸最大行程： 60mm；手指夹紧液压缸最大行程： 10mm；夹持工件质量： 8kg；换刀过程手架旋转角度： 180；换刀机械手复位角度： -75； 2.4.2 自由度分析及各自由度的实现分析自由度的坐标形式有：直角坐标式、圆柱坐标式、球坐标式以及关节坐标式等等，本设计中采用直角坐标式对加工中心换刀机械手的自由度进行分析，如图2.3所示。分析过程如下：(1) 手指夹紧运动()：由手指夹紧液压缸控制实现，通过活塞杆推动或拉动手指部分的连杆机构实现手指的夹紧或松开。(2) 手臂旋转运动()：由伸缩式液压缸控制实现。(3) 主架上下伸缩运动()：由手架伸缩液压缸控制它的伸缩运动，能实现换刀机械手的拔刀和插刀动作。 (4) 主架旋转运动()：由电动机带动单级圆锥齿轮来实现，通过控制电动机的启停时间即可实现手架旋转75到达工作位置、主架旋转180完成主轴刀具和刀库刀具互换运动、手架反向旋转75复位三种运动。2.4.3 加工中心换刀机械手的组成加工中心换刀机械手由执行机构、驱动机构，各部分特点如下：1、执行机构执行机构是完成各种动作的部件总称，它由抓取部分（手部）、臂部和主架等运动部件所组成。手指部分：即直接与工件接触部分，一般是回转型或平移型，手爪多为两指，也有多指；根据需要分为内抓式或外抓式；也可用负压式或真空式的空气吸盘和电磁吸盘。本设计采用夹持式手部，即由手爪和传力机构组成，它的主要功能是在换刀过程中完成抓住工件、握持工件和释放工件的动作。手臂部分：手臂是支撑被抓物体以及手指部分的重要部件，起调整和改变工件方位的作用。本设计中手臂的主要作用是带动手指去抓取物件。主架部分：用于承受手部以及手臂部分的总体重量，在本设计中它还用于通过旋转运动实现加工中心主轴刀具和刀库刀具的互换运动。2、驱动机构驱动机构是用来为各个部件的运动提供动力，是实现一切运动的动力源，有气动、液动、电动和机械式四种形式。本设计中的各个运动主要是直线、旋转往复运动。由于电动机输出的是旋转运动，若采用电动机传动，则必须加入齿轮、齿条等机械机构，将电动机输出的旋转运动转变为直线往复运动，而液压缸或气缸一般都是直线往复运动的，可直接带动负载作直线往复运动，使得结构简单。同时，由于液压驱动的抗冲击能力比电气驱动的抗冲击能力要强，而且在产生相同驱动力（力矩）的条件下，与其他驱动方式相比，液压驱动系统还具有体积小、惯性小、工作平稳可靠以及可实现较高位置精度的特点。故本设计中的驱动方式以液压驱动为主，用液压驱动方式来实现手指夹紧、手臂伸缩和手架伸缩的动作。对于手架的旋转运动，由于手架旋转轴要实现：旋转75到工作位置，旋转180交换主轴刀具和刀库刀具和反向旋转75实现手架复位三种运动，如采用液压缸和行程开关来控制，要分别实现这三种旋转运动会比较困难，而若采用电动机驱动，则只需控制好电动机的起、停时间就可实现预期的运动。所以，本设计中的手架旋转运动由电动机带动单级圆锥齿轮来实现。2.5 本章小结本章主要是设计加工中心换刀机械手的主要换刀形式，也给出了三种手臂伸缩与手指夹紧机构和两种手架旋转轴与手架伸缩机构的设计方案，并通过论证分析，确定了最终的设计方案。同时，本章对加工中心换刀机械手的组成及各自由度运动的实现也进行了较为具体的介绍。第3章 结构设计及尺寸计算前一章对机械手的整体结构进行了方案论证，并确定了技工中心换刀机械手的基本结构及工作范围，本章将在上一章的基础上对机械手的各部分结构进行具体的设计。3.1 手指结构设计及计算3.1.1 手指夹紧力的计算根据文献5，56.42-56.92，手指夹紧力的计算过程如下：手指对工件夹紧力： (3.1)式中：安全系数，本设计中取=1.5；动载系数，本设计中取=1.5；方位系数，本设计中，则，本设计=1.45；被抓持工件的重量，取工件质量为7kg；将上述各值代入式(3.1)，得：=223.81N对手指结构进行受力分析如图3.1所示，由：可得： (3.2)又由： (3.3)得：即： (3.4)在本设计=50mm，=13mm；将各值代入式(3.4)，得=2500.50.358223.81/(130.777)=400.22N考虑到运动过程中的能量损失，取=0.9，则手指夹紧液压缸的实际驱动力为：=400.22/0.95=421.28N本设计中取=500N；由式(3.2)可得：=697.61N由式(3.3)可得：=697.61=542.14N=697.61=439.02N对手指夹紧力的校核过程如下：在手架旋转过程中手指所受的惯性力为： (3.5)式中：工件质量；工件到旋转轴线的距离，这里取mm；手架旋转轴的转速，初取rad/s；则由式(3.5)可得：=82.91 N因， 所以手指夹紧液压缸的实际驱动力取=500N，安全。3.1.2 手指部分的相关校核根据文献8，72-94，对手指部分重要部位的校核过程如下：轴和手指的材料都选用45号钢，它们的许用剪应力=70MPa、许用挤压应力 =140MPa、许用拉应力=300MPa；1、轴校核=5.59 MPa=3.79 MPa， 轴安全。2、轴校核=13.88 MPa=6.71 MPa， 轴安全。3、手指强度校核A截面的抗弯截面模量公式如下： (3.6)式中：形心轴惯性矩；截面图形的形心位置； (3.7) 式中：=8.66mm，=20mm，=10mm，将各值代入式(3.7)可得=13.85mm其截面面积为： =2017.3210(17.328.66)/2=(364.486.6)/2=129.9mm2=5mm其截面面积为：=2611.34=294.84mm2A处截面的形心位置为：=(13.85129.9+294.845)/(129.9+294.84)=(1799.12+1474.2)/424.74=7.7mm = 8.663(102+41020+202)/36(20+10)+(13.855)2129.9=781.76+10174.09=10955.85mm4=11.34326/12+(7.75)2294.84=3159.59+2149.38=5308.97 mm4=10955.85+5308.97=16264.82 mm4将各值代入式(3.6)得：16264.82/7.7=2112.31mm3A截面处的弯矩：=2.26Nm故危险截面A处的拉应力为：MPa 安全。危险截面C处的弯矩=8.536Nm，其截面图形形状如图3.3所示，抗弯截面模量为：故危险截面C处的拉应力为：=4.04+1.03 =5.07MPa； 安全。3.2 手指夹紧液压缸设计3.2.1 手指夹紧液压缸各部分尺寸的确定根据文献9，5-12，由： (3.8)得： (3.9)式中：液压缸的工作压力，本设计中初取=1.5MPa；液压缸回油腔背压力，对于简单系统和一般轻载的节流调速系统,=0.20.5MPa，在本设计中初取估算值=0.5MPa；活塞杆直径与液压缸内径之比，因在工作压力2MPa时，=0.20.3，本设计中取=0.2； 工作循环中的最大外负载，本设计中=500N；液压缸密封处的摩擦力，=(1/-1)；密封处的机械效率，一般=0.90.97，本设计中取=0.9；将各值代入式(3.9)，可得：=26.33mm；为便于采取标准的密封件，根据液压缸内径尺寸系列，将内径D进行圆整，取=32mm。因为本设计中=0.2，所以=0.232=6.4mm，同样为便于采取标准密封件，根据活塞杆直径系列，将活塞杆直径d进行圆整，取=8mm。手指夹紧液压缸的最大储油量为： (3.10)式中为活塞杆的最大行程，这里取=10mm，则有：=8042.48=8.04L活塞的宽度=19.232mm，为减少手指夹紧液压缸的整体重量，取=20mm。活塞杆的导向长度=4.812mm。由于本设计中手指夹紧液压缸的缸体内径较小，并且活塞的行程也不大，为方便它的加工制造，在这里将活塞和活塞杆设计成一体的形式。对于手指夹紧液压缸，因其为低压系统，而在中、低压系统中，液压缸缸筒的壁厚常由结构工艺上的要求决定，强度问题是次要的，一般不需要进行验算，所以，此手指夹紧液压缸的缸筒壁厚由结构需要决定。3.2.2 材料的选择根据文献5，87-92，对手指夹紧液压缸各元件的材料选取如下：活塞杆材料采用实心的45号钢，并进行表面淬火处理，以提高活塞杆硬度；由于活塞与活塞杆是一体的，所以活塞的材料也为45号钢，但为了增加它的耐磨性，需在活塞的表面覆盖一层耐磨材料，常用耐磨材料有青铜、黄铜、尼龙等等。一般情况下，压力较低的液压缸的缸筒材料多采用铸铁，但在本设计中，为了减轻结构的整体重量，将选用铝合金作为手指夹紧液压缸缸筒的材料。缸盖的材料选用HT200铸件。3.3 手臂旋转液压缸设计3.3.1 手臂伸缩液压缸各尺寸数据的确定由于受到刀库刀具和主轴刀具之间距离的限制，为保证两侧手臂的伸缩范围都能达到60mm，本设计中采用了伸缩式液压缸，即用手指夹紧液压缸来代替手臂伸缩液压缸的活塞和活塞杆部分。为方便采用标准的密封件，结合手指夹紧液压缸的相关计算，并根据文献9，5-12，中的活塞杆直径系列和液压缸内径尺寸系列，取手指夹紧液压缸的缸体外径为=45mm,手臂伸缩液压缸内径=63mm。手臂伸缩液压缸活塞杆的最大行程取60mm, 由式(3.10)可得手臂伸缩液压缸的最大储油量为：=374069.44mm2=374.07L估算手臂伸缩液压缸负载：两机械手手指的质量： =0.3252=0.65 kg； 上挡板的质量： =0.137 kg；下挡板的质量： =0.137 kg；后挡板的质量： =0.021kg；侧挡板的质量： =0.026kg2=0.052kg；手指与活塞杆之间连接件的质量：=0.147kg；夹持工件的质量： =8kg；取 =0.65+0.137+0.137+0.021+0.052+0.147=1.144kg取钢与铝合金之间的滑动摩擦力=0.47，则：=0.471.1449.8=5.25N设活塞达到稳定速度过程中的加速度为：=20m/s2， 则：=1.14420=22.88N手臂伸缩液压缸负载：=5.25+22.88=28.13N考虑到手臂在伸缩运动过程中的能量损失，取=0.9，则手臂伸缩液压缸的实际驱动力为：=28.13/0.9=31.26N在手架旋转轴旋转时，手臂伸缩液压缸受到的惯性力较大，为保证手臂伸缩液压缸的安全，这里取=200N；根据：得： (3.16)式中： 手臂伸缩液压缸的实际驱动力；液压缸的工作压力，由计算结果确定； 液压缸回油腔背压力，根据文献9，表22，对于简单系统和一般轻载的节流调速系统，=0.20.5MPa，在本设计中初取估算值=0.5MPa；手臂伸缩液压缸内径；手指夹紧液压缸外径；将各值代入式(3.16)，可得：=200+0.5（632452）/4/（632/4）=（200+763.41）/3117.25=0.31MPa3.4 主架旋转机构设计3.4.1 主架架旋转轴的设计1、估算手架旋转轴所承受的负载两机械手手指的质量： =0.325kg2=0.65kg；上挡板的质量： =0.137kg；下挡板的质量： =0.137kg；后挡板的质量： =0.021kg；侧挡板的质量： =0.026kg2=0.052kg；手指与活塞杆之间连接间的质量：=0.147kg；夹持工件的质量： =7kg；手指夹紧液压缸前端盖质量： =0.491kg；手指夹紧液压缸后端盖质量： =0.362kg；手指夹紧液压缸缸筒质量： =0.184kg；手臂伸缩液压缸前端盖质量： =0.589kg；手臂伸缩液压缸缸筒质量： =0.427kg；上套件质量： =0.609kg；上套件质量： =1.08kg；当储油量最大时油液的质量：主架旋转轴所承受的总质量为：=(0.65+0.137+0.137+0.021+0.052+0.147+8+0.491+0.362+0.184+0.589)2+0.427+0.609+1.08+0.35=22.96kg；手架旋转轴所承受的负载为：=23.969.8 =204.81N2、主架架旋转轴强度的校核初取手架旋转轴的轴径=30mm；手架旋转轴所承受的负载为：=23.96kg；手架旋转轴的质量为：=1.43kg；取手架旋转所需的驱动力距等于手架旋转时受到的惯性力距，则根据文献11，78-106有： (3.24)式中：手臂回转部件对回转轴线的转动惯量；手架旋转轴对回转轴线的转动惯量；手架旋转轴旋转时的角加速度，这里初取手架旋转轴的转速=1m/s,则其角速度=2rad/s，设手架旋转轴从静止开始到达到稳定速度所需的时间为=0.1s,则：=/=(2rad/s)/(0.1s)=20rad/s2；机械手夹紧力的校核： (3.25)取手架回转的角速度， =300mm，则由式(3.25)得：=8kg300mm=94.75N因小于机械手手指的夹紧力，所以机械手的手架旋转轴工作正常。由于手臂回转部件的回转轴线与其重心轴线重合，所以可取：本设计中=15mm,取=250mm，则：=23.96（0.252+30.0152）/12=0.126N=1.430.0152/2=0.00016 N将值代入式（3.24）可得：=7.92 Nm手架旋转轴的输出功率：=7.92 Nmm 2rad/s =49.76w手架旋转轴强度校核公式如下： (3.26)式中：手架旋转轴的扭矩，此处 =7.92 Nm；手架旋转轴的抗弯截面模量，对于实心轴有，所以此处=m3；将值代入式(3.26)可得：=7.92/=1.49MPa因=20MPa, ，故所选轴安全。3.4.2 手架旋转驱动机构的选择1、电动机类型的选择目前常用的加工中心换刀机械手，它的手架旋转运动是由两个液压缸实现的。一个液压缸用来实现手架旋转75到达工作位置，换刀运动过程准备开始。另一个液压缸则是在拔刀过程结束后，实现手架旋转180的运动， 是主轴刀具与刀库刀具互换位置。虽然这种结构工作原理很简单，但由于驱动机构较多，它们之间以及它们和手架伸缩液压缸的活塞杆之间的连接机构却比较复杂。而在本设计中，所以只需要用一个驱动机构带动齿轮机构或蜗轮蜗杆机构，就可实现手架在拔、插刀前后的多次旋转运动。对于这个驱动机构，它需要能实现手架的75、180和反向75三种角度的旋转。若采用液压缸和行程开关进行控制，则一般只能实现一种角度的旋转。而如果采用电动机进行传动，则只需控制好电动机的起、停时间就可以实现各种预期的运动。所以本设计中的手架旋转运动由电动机带动单级圆锥齿轮来实现。TYV系列高精度微型特种减速电动机采用高新技术，具有齿轮减速、蜗轮减速、直线往复等多种结构，并可配有电子无级调速、阻尼制动、电磁刹车等功能，适用于交流、直流多种电压，是一种高效、节能、低噪音的微特减速电动机，它还具有结构紧凑、安装方便、减速比大、体积小、输出转矩大及运行可靠等特点，因此，本设计中的手架旋转机构选用TYV系列高精度微型特种减速电动机作为驱动机构。2、电动机型号的选择根据文献13，8-13，各传动副传动效率为：弹性柱销连轴器： =0.99；圆锥滚子轴承： =0.99；单级圆锥齿轮： =0.95；总的传动效率为：=0.990.990.990.95=0.90取单级圆锥齿轮的传动比为=3； 所选电动机应满足：=3r/s=180r/min=49.76/0.90=55.29w =2.93Nmm根据上述条件，查电机系列，取TYV4型齿轮减速电动机，其基本参数如下：允许负载为=60w，输出转速为=150r/min，转矩为=3.4Nmm。3.4.3 单级圆锥齿轮的设计与校核根据文献13，8-13，各轴转速为：=150r/min=150r/min=50r/min各轴转距为：=3.4Nm=0.993.4=3.37Nm=0.9033.4=9.18Nm各轴的输入功率为：=/9550=3.4150/9550=53.4w=0.9953.4=52.87w=0.9053.4=48.06w手架旋转轴的实际角速度=(5/3)rad/s，因=41.47w1200 N/时，取=0.93。速度系数：中点圆周速度为：=32.3150/60000=0.25m/s因=0.25m/s和1200 N/，故可取=0.5；工作硬化系数：因大小齿轮均为硬齿面，故取=1；接触计算时的尺寸系数：一般取=1；计算齿轮的接触疲劳极限应力：由公式：=15000.930.5111 1=697.5N接触计算安全系数：因大小齿轮材料和硬度均相同，所以有：=697.5/420.74=1.66接触计算最小安全系数为=1.25，因=，故安全。2、齿根弯曲疲劳强度的校核弯曲计算用单位齿宽上的载荷= （3.28）式中：中点分度圆上的圆周力，=208.67N；工况系数，=1；动载系数，=1；弯曲计算用的齿向载荷分布系数，取=1.2；弯曲计算用的端面载荷分布系数，对直齿圆锥齿轮，一般取1；将各值代入式(3.28)可得：=208.671.2111/18=13.91N变位系数、：为提高弯曲疲劳强度，采用切向高变位传动，因=90（轴交角），故由，可得：小轮的变位系数=0.41，大轮的变位系数=-=-0.41 ，根据=19/57=0.33 ，取=0.013，=-=-0.013；计算应力集中系数：当=0.41，=20时，=1.83， 当=-0.41，=180时，=1.81；齿形系数： =1.15（圆柱） (3.29)根据=0.41，=20，=-0.41，=180， 查得（圆柱）=2.26，（圆柱）=2.2；根据=0.013，=-0.013，查得=0.98，=1.02；故由式(3.29)可得：=1.15（圆柱）=1.152.260.98=2.55=1.15（圆柱）=1.152.21.02=2.58弯曲计算应力： (3.30)当量圆柱齿轮弯曲计算用重合度系数，对一般圆锥齿轮=1；中点模数；小齿轮弯曲计算应力：=13.912.551.831/1.7=38.18 N/大齿轮弯曲计算应力：=38.182.581.81/（2.551.83）=38.21 N/试验齿轮的弯曲疲劳极限应力：由于大、小齿轮的材料及硬度都相同，并经过渗碳淬火处理，可取=350 N/； 试验齿轮弯曲计算用的寿命系数：按持久寿命计算，有：=1； 相对表面状况系数：因小齿轮均用20Cr，表面经渗碳处理，齿面光洁度为，=6.3m 故取=1.01；相对敏感系数：因大、小齿轮均用20Cr，并经渗碳淬火处理，当 =600 N/，=1.83时，查得=0.99，当 =600 N/，=1.81时，查得=0.98，试验齿轮的应力集中系数：取=2.1；弯曲计算用的尺寸系数：因为大、小齿轮材料和热处理方式都相同，=2，所以 =1； 计算齿轮的弯曲疲劳极限应力： =3502.110.991.0151=727.65N/ =3502.110.981.0151=720.3N/弯曲计算安全系数：=727.65/38.18=19.06=720.3/38.21=18.85弯曲计算最小安全系数=2.0，因，故安全。3.5 主架伸缩液压缸的设计3.5.1 主架伸缩液压缸各尺寸数据的确定估算手架伸缩液压缸负载如下：轴承套筒质量： =0.93kg；两轴承质量： =0.4kg；旋转轴质量： =1.43kg；手架旋转轴所承受的负载为： =23.96kg；上述结构的总质量为：=0.93+0.4+1.43+23.96=26.72kg设手架伸缩液压缸的活塞杆在达到稳定速度过程中的加速度，则手架伸缩液压缸承受的负载为：=785.57N考虑到液压缸密封处的摩擦力，取=0.95，则手架伸缩液压缸实际的负载为：=826.92N；液压缸回油腔背压力，由于此液压缸在不工作时需保证它的负载能长时间的保持在某一位置上，所以在本设计中初取估算值=1MPa，取=1.5MPa，因工作压力2MPa，取活塞杆直径与液压缸内径之比=0.3。 将各值代入式(3.9)，可得：=43.8mm。为便于采取标准的密封件，根据液压缸内径尺寸系列，将内径D进行圆整，取=50mm；又因为本设计中=0.3，所以=0.350=15mm，样为便于采取标准密封件，根据活塞杆直径系列，将活塞杆直径d进行圆整，取=16mm；活塞的宽度=3050mm，这里取=40mm。3.5.2 材料的选择根据文献5，87-92，对手架伸缩液压缸各元件的材料选取如下：活塞杆材料采用实心的45号钢，并进行表面淬火处理，以提高活塞杆硬度；由于活塞与活塞杆是一体的，所以活塞的材料也为45号钢，但为了增加它的耐磨性，需在活塞的表面覆盖一层耐磨材料，常用耐磨材料有青铜、黄铜、尼龙等等；一般情况下，压力较低的液压缸的缸筒材料多采用铸铁，此处选用HT200 ；缸盖的材料选用HT200铸件。3.5.3 手架伸缩液压缸活塞杆的校核1、活塞杆强度校核活塞杆直径=16mm；取液压缸负载=850N；则由式 (3.11)可得：=1.90 mm因本设计中=16mm，大于1.90mm，故强度可以保证。2、活塞杆稳定性验算本设计中手架伸缩液压缸的支承方式为一端固定、一端自由，所以取=0.25，=85，所以有： =42.5取手架伸缩液压缸安装长度取=150mm；由式(3.15)可得活塞杆横断面的最小回转半径：=16/4=4 mm故活塞杆细长比为/ =150/4=37.5；本设计中手架伸缩液压缸活塞杆的细长比且=20120，故手架伸缩液压缸的活塞杆保持工作稳定的临界负载应按公式(3.14)进行验算有：=394081.38/10.68=36899N将上述各值代入式(3.12)可得：/=36899/4=9224.75N由于本设计中的手架伸缩液压缸的活塞杆所承受的负载=850N12m/min）时，液压缸将有较大的动量，使得液压缸在行程终点停止时，易产生很大的冲击及噪音，这种冲击不仅会引起液压缸的损坏，而且还会引起各类阀及相关部件的损坏，具有很大的危险性。为消除这种冲击，可设置缓冲装置。在本设计中，手指夹紧液压缸的负载虽然不是很大，可是由于它的速度较高，为保证各类部件的安全，仍给它设置了缓冲装置。但由于它的行程较短，不宜采用两端缓冲装置，否则会导致非缓冲行程过短，甚至没有缓冲行程。所以，本设计中只在手指夹紧液压缸的前端设置了缓冲装置。而对于手臂伸缩液压缸，因其所取的速度不是很大，故不需设置缓冲装置。对于手架伸缩液压缸，由于它的行程较大，为缩短加工中心换刀机械手的整体换刀时间，本设计中将手架伸缩液压缸的速度取得较大，同时由于它的负载也很大，所以在它的两端都需要设置缓冲装置。4.4 液压系统回路本设计中液压系统的控制主要由压力继电器、电磁换向阀以及流量控制阀等元件实现。控制过程如下：当手臂伸出信号发出后，电磁铁DT1动作，两侧手臂同时伸出。当手臂伸缩液压缸的活塞杆及手指夹紧液压缸的后端盖运动到设计位置后，由于受到阻碍，便不再运动。a腔内油压力升高，压力继电器1YJ动作，同时，电磁铁DT1断电，电磁铁DT3通电，开始手指夹紧动作。同理，当手指夹紧液压缸的活塞杆运动到设计位置后便不再运动。d腔内油压力升高，压力继电器2YJ动作，电磁铁DT5通电，手架伸缩液压缸开始拔刀动作。当手架伸缩液压缸运动到设计位置时，控制电动机运动的线圈KT2恰好延时结束，它所控制的常开延时闭触头闭合，电动机启动，手架旋转轴开始旋转运动，进行刀库刀具和主轴刀具的互换动作。在手架旋转轴旋转180后，发出插刀信号。电磁铁DT6通电，手架伸缩液压缸开始反行程运动。但运动到初始位置后，活塞不运动，油腔f内油压力升高，压力继电器3YJ动作，控制电磁铁DT4通电，手指夹紧液压缸反行程运动。当运动刀设计位置后，油腔c内油压力升高，电磁铁DT2通电，手臂伸缩液压缸开始反行程运动，当回到初始位置后，换刀动作结束，手架旋转轴准备复位。4.5 旋转轴控制线路手指夹紧时间： =0.05s；手臂伸出时间： =0.65s； 手指松开时间： =0.05s；手臂缩回时间： =0.32s；手架伸出时间: =0.37s；手架缩回时间: =0.55s；手架旋转75时间： =0.25s；手架旋转180时间： =0.60s；手架反向旋转75复位时间： =0.25s；从加工中心发出换刀信号到换刀机械手复位动作完成总需时间：=3.06s本设计中电动机的控制则主要依靠于延时继电器实现，其控制回路如图4.3所示。控制过程：当换刀信号发出后，模拟开关S闭合，延时继电器的线圈KT1、KT2、KT3、KT4、KT5通电，同时，KM1也通电，经时间0.25s后，线圈KT1延时时间到，常闭延时开触头KT1打开，KM1停止转动，此时手架旋转轴旋转75，到达工作位置，同时，发出手臂伸缩信号。在完成手指夹紧、手臂伸缩以及拔刀动作后，即线圈KT2经过1.32s延时后，常开延时闭触头KT2关闭，线圈KM1通电，电动机正转，开始实现刀库刀具与主轴刀具互换的动作。在手架旋转180 后，即在线圈KT3通电1.82s，延时时间到，常闭延时开触头KT3打开，电动机KM1停止转动。与此同时，发出插刀信号，在完成插刀、手指松开、手臂缩回动作后，此时线圈KT4延时时间到，常开延时闭触头KT4闭合，KM2通电，电动机反向转动。在电动机反向转动75后，手架旋转轴复位。此时，线圈KT5延时时间到，常闭延时开触头KT5打开，KM2停止转动，换刀动作完成。4.6 技术难点本设计中的手指夹紧、手臂伸缩以及手架伸缩的运动都是由液压驱动的，只要设计好各个液压缸的尺寸参数、行程及各个工作过程的进油及回油压力值，就可以达到预期的效果。而对于手架的旋转运动，由于结构上的需求，采用了电动机驱动方式，由单级圆锥齿轮将电动机的运动传递给主架旋转轴。但是，手架旋转轴旋转的角度比较小，使得电动机的启停时间间隔也比较短，为保证准确、稳定换刀，就需要为各液压缸的运动时间留出时间余量，并严格控制好电动机的起、停时间，同时，两个圆锥齿轮的加工精度和它们之间的传动比也要严格控制好。4.7 本章小结本章主要是针对加工中心换刀机械手液压系统控制回路和电动机控制回路进行了设计。液压系统的控制主要由压力继电器、电磁换向阀以及流量阀等元件实现；而电动机控制则主要依靠于延时继电器实现。通过这两部分控制系统的相互协调控制，可以实现换刀机械手的准确换刀动作。结束语经过设计计算与校核，本设计中的加工中心换刀机械手在满足抓刀、松刀、拔刀、插刀以及刀库刀具与主轴刀具之间刀具的互换等运动参数的同时，可以实现准确、稳定、快速、可靠的换刀。本设计中的加工中心换刀机械手换刀时间为3.06s，其突出的特点是采用两个圆锥滚子轴承和滑键来配合完成手架旋转和手架伸缩两种运动。用轴承连接活塞杆和手架旋转轴，可以使手架伸缩液压缸的活塞杆带动手架旋转轴一起做伸缩运动，实现换刀机械手的拔刀和插刀运动。同时，手架旋转轴在旋转时也不会干扰到活塞杆。用滑键来连接旋转轴与圆锥齿轮，为只用一个驱动机构来实现手架旋转轴在拔刀和插刀前后的旋转运动提供了可能，从一定程度上可以简化换刀系统的结构。本设计基于结构上的需要采用了电机传动机构来实现手架的旋转运动，在一定程度上简化了系统结构。而对于手指夹紧、手臂伸缩及手架伸缩运动，则采用液压驱动方式，即可以准确、稳定的实现各个运动，还可以通过提高液压缸的运动速度来缩短换刀的时间。本设计中也存在着一些不足。如设计中的手架旋转轴直径不大，每次旋转的角度也很小，这样加工中心换刀机械手在每次的手架旋转运动上占用的时间应该很小。而本设计中采用电动机来驱动手架的旋转运动，由于受到电动机启动时间、转速、负载能力及安装尺寸等综合因素的限制，手架旋转轴的转速不能设计的很大，这就使整个换刀系统在缩短换刀时间上的效果不理想。所以，实现手架旋转运动的这部分机构还需要进一步的改进，以达到更大程度上缩短换刀时间的目的。通过这次毕业设计，我不仅把知识融会贯通，而且丰富了大脑，同时在查找资料的过程中也了解了许多的课外知识，开拓了视野，认清了将来机床的发展方向，使自己在专业知识方面和动手能力方面有了质的飞越。毕业设计是我作为一名学生即将完成学业的最后一次的作业，它既是对学校所学知识的全面总结和综合应用，又为今后走向社会的实际操作应用铸就了一个良好开端。毕业设计是我对所学知识理论的检验与总结，能够培养和提高设计者独立分析和解决问题的能力，是我在校期间向学校所交的一份综合性作业。从老师的角度的来说，指导做毕业设计是老师对学生所做的最后一次执手训练。其次，毕业设计的指导是老师检验其教学效果，改进教学方法，提高教学质量的绝好机会。毕业的时间一天天地临近，毕业设计也接近了尾声，在不断努力下我的毕业设计终于完成了。在没有做毕业设计以前觉得毕业设计只是对这几年来所学知识的大概总结，但是真的面对毕业设计时才发觉自己原来的想法基本上是错误的
