拉钩的冷冲模设计
26页-8000字数+说明书+开题报告+文献综述+任务书+7张CAD图纸
任务书.doc
拉钩冲压件.dwg

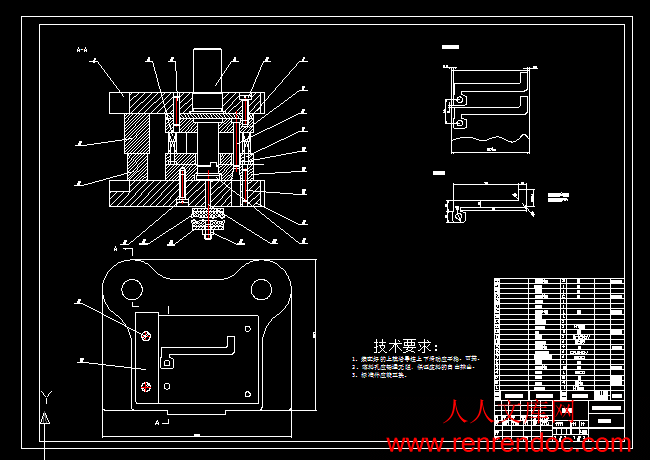

拉钩的冷冲模装配图.dwg
拉钩的冷冲模设计开题报告.doc
拉钩的冷冲模设计说明书.doc
排样图.dwg
文献综述.doc
零件图凸模.dwg
零件图凹模.dwg
零件图卸料板.dwg
零件图顶杆.dwg
目 录
摘 要I
ABSTRACTII
第一章 绪论1
1.1 课题意义1
1.1.1 模具工业的分类1
1.1.2 模具工业的地位1
1.1.3 我国模具工业的现状2
1.2 现代模具的发展前景2
1.3 课题研究方法与计划3
1.3.1 主要任务与目标4
1.3.2 主要内容与基本要求4
第二章 冲裁件的工艺性分析5
2.1 冲裁件形状和尺寸5
2.2 冲裁件悬臂的最小尺寸5
2.3 自由凸模冲孔的最小尺寸5
2.4 冲裁件的精度与粗糙度6
2.5 排样7
2.5.1 排样方式7
2.5.2 材料的利用率8
2.6 搭边8
2.7 凸、凹模间隙8
2.8 凸、凹模刃口尺寸及公差9
2.8.1 冲裁模刃口尺寸计算的原则9
2.8.2 冲裁模凸模、凹模刃口尺寸计算9
2.9 冲裁力的计算公式10
2.9.1 冲裁力的计算10
2.9.2 顶件力合卸料力的计算11
2.9.3 总冲裁力计算11
2.10 压力中心的确定11
2.11 凸模设计12
2.11.1 圆形凸模的结构形式12
2.11.2 凸模的固定方法13
2.12 凹模设计13
2.12.1 凹模刃口形式13
2.12.2 凹模的外形尺寸13
2.12.3 凹模的固定方式14
2.13 卸料装置15
2.14 连接零件15
2.14.1 模柄15
2.14.2 模座16
第三章 冲压模具的总体设计17
3.1 总装配图17
3.2冲压设备的选择18
3.3模具的工作过程19
总结20
参 考 文 献21
摘 要
首先分析了拉钩的冲压成形工艺，确定了拉钩的冲压成形工艺方案，采用连续冲压的方式。设计了模具的凸模，凹模及部分零部件，对拉钩进行冲压后，选择采用下顶出件顶出落料的方式。最终确定了模具的整体结构，再利用auto CAD绘制出装配图以及零件图。
[关键词]拉钩，连续模，压力中心
课题的主要内容是冲压模具的设计，所以我首先应该深入学习机械设计、机械CAD/CAM、冷冲压技术等相关知识。冲压模具是模具类别中应用最广泛的一种，通过模具对金属的直接加压使其产生塑性变形，从而金属材料分离，以此来获得一定尺寸和性能的金属零件。模具的设计过程是和实际生产分不开的。我们应该充分研究设计任务书，了解产品用途，并进行冲压件的工艺性及尺寸公差等级分析，对于一些冲压件结构不合理或工艺性不好的，必须征询指导教师的意见后进行改进。在初步明确设计要求的基础上，可按以下步骤进行冲压总体方案的论证。
1.3.1 主要任务与目标

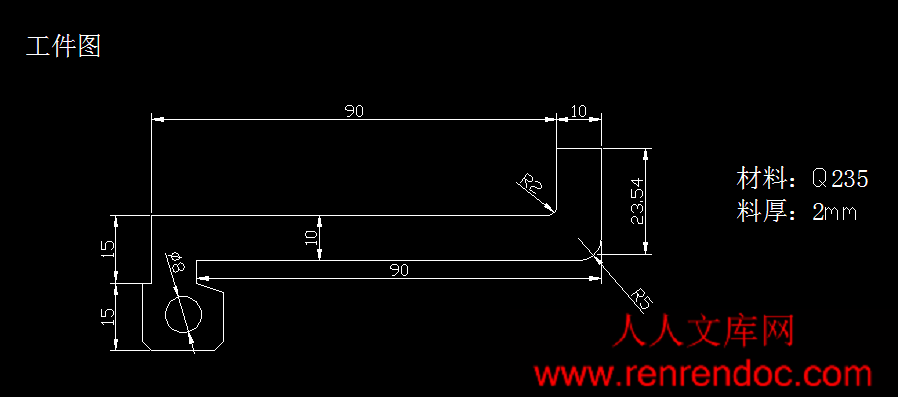

图1-1为某电器元件—拉钩。该零件的制造方法为冷冲压成型，本课题要求分析封盖冲压件的成形工艺，设计模具，画出模具装配图及所有零部件的工程图，写出毕业论文。1.3.2 主要内容与基本要求
（1）分析垫片的冲压成形工艺。
（2）模具设计。此零件厚度小，形状简单，要求设计的模具具有高精度和高成型效率。
（3）打印图纸，写出毕业论文。
（4）要求学生熟悉冷冲模具设计工艺，具有较强的机械设计能力。设计图纸的正确与否是评定本次设计水平的关键。
