码坯机升降机构的设计【23张图纸】【全套图纸】【优秀】
收藏
资源目录
压缩包内文档预览：
编号：273294
类型：共享资源
大小：2.73MB
格式：RAR
上传时间：2014-04-26
上传人：J****
认证信息
个人认证
方**（实名认证）
江苏
IP属地：江苏
50
积分
- 关 键 词：
-
码坯机
升降
机构
设计
图纸
- 资源描述：
-
码坯机升降机构的设计
22页 5500字数+说明书+任务书+答辩PPT+23张CAD图纸【详情如下】
CAD图2004.dwg
任务书.doc
封面.doc
封面与摘要.doc
摘要.doc
材料.doc
目录.doc
码坯机升降机构的设计答辩PPT.ppt
码坯机升降机构的设计说明书.doc

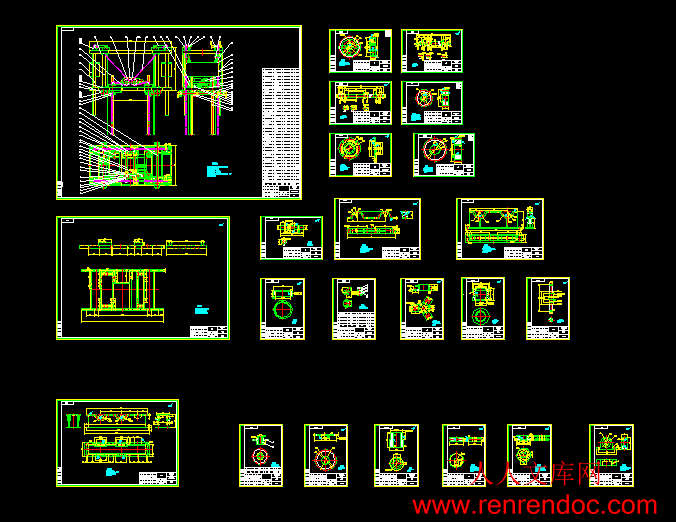

设计图纸23张.dwg
摘要
现在，码坯机主要由切条机、切坯机、分坯机、夹盘机构、行走机构、升降机构、旋转机构和电气系统等组成。其中升降机构是其中一个重要部分，现在升降机构一般采用液压升降与滚子链升降两种方法。液压升降因为液压元件的制造精度要求较高、价格较贵，而且不能得到严格的传动比、效率较低。又由于工作性能易受到温度变化的影响，因此不宜在很高或很低的温度条件下工作，所以设计采用滚子链升降。升降采用滚子链，使其运动准确，避免打滑现象，同时利用四个导向柱，增加设备的稳定性。滚子链由大小链轮带动，共四组，布于四周，通过摆线针轮减速机通过齿轮箱带动两根轴实现同步上升。最后在车架两端加上配重，通过钢丝绳与夹盘机构连接，这样可以减轻滚子链受力，减小功率。行走机构通过另一摆线针轮减速机带动行走轴行走。此为本文设计方案，并且通过计算，论证了该设计方案的可行性。
关键词：码坯机；升降机构；行走机构；滚子链升降
目录
1 绪论1
1.1 砖瓦工业的现状1
1.2 码坯机在国内的发展现状1
1.3 码坯机的概述2
2 机构工作原理与方案的确定3
2.1 机构的工作原理3
2.2 机构方案的确定3
3 运动与动力参数的计算4
3.1 机构传动简图4
3.2 减速器及电机的选择4
3.3 传动比分配6
3.4 各轴的转速计算6
4 齿轮传动的设计计算6
4.1 升降机构齿轮设计计算6
4.2 行走机构齿轮设计计算10
5 轴系零件的设计计算11
5.1 升降轴的设计11
5.1.1 升降轴的结构设计11
5.1.2 行走轴的结构设计13
6 轴上键连接的选择及校核14
6.1 升降轴上键的选择及校核14
6.2 行走轴上键的选择及校核14
7 滚动轴承的选择及校核15
8 齿轮箱及双联轴承座的设计16
9 链轮与链条的设计16
10 车架的设计16
参考文献18
致谢19
2.1 机构的工作原理
升降采用滚子链，使其运动准确，避免打滑现象，同时利用四个导向柱，增加设备的稳定性。滚子链由大小链轮带动，共四组，布于四周，通过摆线针轮减速机通过齿轮箱带动两根轴实现同步上升。最后在车架两端加上配重，通过钢丝绳与夹盘机构连接，这样可以减轻滚子链受力，减小功率。行走机构通过另一摆线针轮减速机带动行走轴实现行走。
- 内容简介：
-
江西农业大学毕业设计任务书设计（论文）课题名称码坯机升降机构设计学生姓名蔚延年院（系）工学院专 业机械设计制造及其自动化指导教师曾一凡职 称副教授学 历硕士毕业设计（论文）要求：1. 要求在完成论文期间，积极主动，查阅大量文献，独立创新；2. 按时完成毕业设计内容，方案切实可行；3. 独立绘制装配图和零件图；4. 图纸量不少于1.5张A0；5. 独立完成毕业设计说明书，格式正确，要求字数不少于4000字；6. 完成电子文档，并打印装订成册。毕业设计（论文）内容与技术参数：1. 年产量达7000万；2. 升降机构的方案设计及原理图；3. 摆线针轮减速机的选择；4. 各零部件的设计计算。毕业设计（论文）工作计划：1. 了解本机工作原理，明白设计意义；2. 查阅资料并画出机械机构草图；3. 通过计算确定零件尺寸，并掌握零件主要参数及材料热处理方式；4. 写设计说明书；5. 根据设计说明书的计算尺寸，画出各零件图；6. 画出机械总装配图。接受任务日期 2012 年 2 月 7 日 要求完成日期 2012 年 5 月 10 日学 生 签 名 年 月 日指导教师签名 年 月 日院长（主任）签名 年 月 日 JIANGXI AGRICULTURAL UNIVERSITY本 科 毕 业 论 文（设 计）题目： 码 坯 机 升 降 机 构 设 计 学 院： 工 学 院 姓 名： 蔚 延 年 学 号： 20080978 专 业： 机械设计制造及其自动化 年 级： 2008级 指导教师： 曾一凡 职 称： 副教授 二0一二 年 五 月码坯机升降机构设计 JIANGXI AGRICULTURAL UNIVERSITY本 科 毕 业 论 文（设 计）题目： 码 坯 机 升 降 机 构 设 计 学 院： 工 学 院 姓 名： 蔚 延 年 学 号： 20080978 专 业： 机械设计制造及其自动化 年 级： 2008级 指导教师： 曾一凡 职 称： 副教授 二0一二 年 五 月 摘要 现在，码坯机主要由切条机、切坯机、分坯机、夹盘机构、行走机构、升降机构、旋转机构和电气系统等组成。其中升降机构是其中一个重要部分，现在升降机构一般采用液压升降与滚子链升降两种方法。液压升降因为液压元件的制造精度要求较高、价格较贵，而且不能得到严格的传动比、效率较低。又由于工作性能易受到温度变化的影响，因此不宜在很高或很低的温度条件下工作，所以设计采用滚子链升降。因为行走机构与升降机构一体，所以一起设计了。升降采用滚子链，使其运动准确，避免打滑现象，同时利用四个导向柱，增加设备的稳定性。滚子链由大小链轮带动，共四组，布于四周，通过摆线针轮减速机通过齿轮箱带动两根轴实现同步上升。最后在车架两端加上配重，通过钢丝绳与夹盘机构连接，这样可以减轻滚子链受力，减小功率。行走机构通过另一摆线针轮减速机带动行走轴行走。此为本文设计方案，并且通过计算，论证了该设计方案的可行性。关键词：码坯机；升降机构；行走机构；滚子链升降AbstractNow, setting machine is mainly composed of a cutting machine, cutting machine, cutter, chuck mechanism, running mechanism, lifting mechanism, a rotating mechanism and electrical system. The lifting mechanism is one of the most important parts, now lifting mechanism generally adopt hydraulic lifting and roller chain lifting two methods. Hydraulic lift for hydraulic components of the manufacturing precision is high, the price is more expensive, but can not be a strict transmission ratio, low efficiency. Because the working performance are susceptible to the influence of temperature change, therefore not at very high or very low temperature conditions, so the design of the roller chain lifting. Because the running mechanism and the lifting mechanism is integrated, so got together to design. Lifting the roller chain, the motion accuracy, avoid the slip phenomenon, at the same time using four guide posts, increases the stability of equipment. Roller chain sprocket drive by size, a total of four groups, the cloth around, through the cycloidal pinwheel speed reducer through the gear box drives two axis synchronous rise. In the final frame ends with counterweight, through the steel wire rope and the chuck body connected, this can reduce roller chain stress, reduce power. Walking mechanism through another cycloid reducer drive shaft walk walking. This is the design, and through calculation, it proves the feasibility of design scheme.Key words :Setting machine; lifting mechanism; running mechanism; the roller chain lifter码坯机升降机构设计 摘要 现在，码坯机主要由切条机、切坯机、分坯机、夹盘机构、行走机构、升降机构、旋转机构和电气系统等组成。其中升降机构是其中一个重要部分，现在升降机构一般采用液压升降与滚子链升降两种方法。液压升降因为液压元件的制造精度要求较高、价格较贵，而且不能得到严格的传动比、效率较低。又由于工作性能易受到温度变化的影响，因此不宜在很高或很低的温度条件下工作，所以设计采用滚子链升降。升降采用滚子链，使其运动准确，避免打滑现象，同时利用四个导向柱，增加设备的稳定性。滚子链由大小链轮带动，共四组，布于四周，通过摆线针轮减速机通过齿轮箱带动两根轴实现同步上升。最后在车架两端加上配重，通过钢丝绳与夹盘机构连接，这样可以减轻滚子链受力，减小功率。行走机构通过另一摆线针轮减速机带动行走轴行走。此为本文设计方案，并且通过计算，论证了该设计方案的可行性。关键词：码坯机；升降机构；行走机构；滚子链升降AbstractNow, setting machine is mainly composed of a cutting machine, cutting machine, cutter, chuck mechanism, running mechanism, lifting mechanism, a rotating mechanism and electrical system. The lifting mechanism is one of the most important parts, now lifting mechanism generally adopt hydraulic lifting and roller chain lifting two methods. Hydraulic lift for hydraulic components of the manufacturing precision is high, the price is more expensive, but can not be a strict transmission ratio, low efficiency. Because the working performance are susceptible to the influence of temperature change, therefore not at very high or very low temperature conditions, so the design of the roller chain lifting. Lifting the roller chain, the motion accuracy, avoid the slip phenomenon, at the same time using four guide posts, increases the stability of equipment. Roller chain sprocket drive by size, a total of four groups, the cloth around, through the cycloidal pinwheel speed reducer through the gear box drives two axis synchronous rise. In the final frame ends with counterweight, through the steel wire rope and the chuck body connected, this can reduce roller chain stress, reduce power. Walking mechanism through another cycloid reducer drive shaft walk walking. This is the design, and through calculation, it proves the feasibility of design scheme.Key words :Setting machine; lifting mechanism; running mechanism; the roller chain lifter 编 号 20080978 江西农业大学 工学院毕业设计材料题 目码坯机升降机构设计专 业机械设计制造及其自动化学生姓名蔚延年材 料 目 录序号附 件 名 称数量备注1毕业设计说明书12总装图1A03零件图224设计任务书1 二一二年五月码坯机升降机构设计目录中文摘要英文摘要1 绪论11.1 砖瓦工业的现状11.2 码坯机在国内的发展现状11.3 码坯机的概述22 机构工作原理与方案的确定32.1 机构的工作原理32.2 机构方案的确定33 运动与动力参数的计算43.1 机构传动简图43.2 减速器及电机的选择43.3 传动比分配63.4 各轴的转速计算64 齿轮传动的设计计算64.1 升降机构齿轮设计计算64.2 行走机构齿轮设计计算105 轴系零件的设计计算115.1 升降轴的设计115.1.1 升降轴的结构设计115.1.2 行走轴的结构设计136 轴上键连接的选择及校核146.1 升降轴上键的选择及校核146.2 行走轴上键的选择及校核147 滚动轴承的选择及校核158 齿轮箱及双联轴承座的设计169 链轮与链条的设计1610 车架的设计16参考文献18致谢19 码坯机升降机构设计 指导老师 曾一凡 姓名 蔚延年 班级 机制081 码坯机主要由切条机 切坯机 分坯机 夹盘机构 升降机构 行走机构 旋转机构和电气系统等组成 升降机构是其中一个重要部分 主要作用是将夹盘机构及砖坯提升至预定高度 通过行走机构移动到窑车上方 升降机构再下降达预定高度进行码坯 码坯机升降机构作用 现在升降机构一般采用液压升降与滚子链升降两种方法 液压升降因为液压元件的制造精度要求较高 价格较贵 而且不能得到严格的传动比 效率较低 又由于工作性能易受到温度变化的影响 因此不宜在很高或很低的温度条件下工作 所以本设计采用滚子链升降 升降采用滚子链 使其运动准确 避免打滑现象 升降机构升降方式的确定 升降机构方案的确定 利用四个导向柱 增加设备的稳定性 滚子链由大小链轮带动 共四组 布于四周 通过摆线针轮减速机通过齿轮箱带动两根轴实现同步上升 最后在车架两端加上配重 通过钢丝绳与夹盘机构连接 这样可以减轻滚子链受力 减小功率 行走机构通过另一摆线针轮减速机带动行走轴实现行走 升降机构传动原理 1 行走轮2 行走轴3 行走摆线针轮减速机4 行走从动齿轮5 行走主动齿轮6 小链轮轴7 小链轮8 大链轮9 升降轴10 升降从动齿轮11 升降摆线针轮减速机12 升降主动齿轮 码坯具体要求 砖坯为国家标准砖体240 115 53mm一次性码坯数量为27X9 243块夹盘机构框架总重量约1 5t砖坯与框架总重约2 4t 减速器及电机的选择 本设计选用B系列摆线针轮减速机 因为摆线针轮减速机具有高速比和高效率 单级传动 就能达到1 87的减速比 效率在90 以上 结构紧凑体积小 运转平稳噪声低 使用可靠 经久耐用寿命长 设计合理 维修方便 B系列摆线针轮减速机减速机适用于24小时连续作制 并允许正反向运转 致谢 通过这次毕业设计 我认识到了自己的不足 也学到了许多 我感觉自己的能力有了很大的提高 最后 我要感谢我的大学老师们 没有他们的教导 我不会有现在的基础 我特别要感谢我的班主任曾一凡老师 他在毕业设计过程中给了我好多指导 同时也给我指出了好多错误 让我少走了好多弯路 由于本人的设计能力有限 在设计过程中难免有许多错误与不足 恳请老师们谅解并多多指正 码坯机升降机构设计 摘要 现在，码坯机主要由切条机、切坯机、分坯机、夹盘机构、行走机构、升降机构、旋转机构和电气系统等组成。其中升降机构是其中一个重要部分，现在升降机构一般采用液压升降与滚子链升降两种方法。液压升降因为液压元件的制造精度要求较高、价格较贵，而且不能得到严格的传动比、效率较低。又由于工作性能易受到温度变化的影响，因此不宜在很高或很低的温度条件下工作，所以设计采用滚子链升降。升降采用滚子链，使其运动准确，避免打滑现象，同时利用四个导向柱，增加设备的稳定性。滚子链由大小链轮带动，共四组，布于四周，通过摆线针轮减速机通过齿轮箱带动两根轴实现同步上升。最后在车架两端加上配重，通过钢丝绳与夹盘机构连接，这样可以减轻滚子链受力，减小功率。行走机构通过另一摆线针轮减速机带动行走轴行走。此为本文设计方案，并且通过计算，论证了该设计方案的可行性。关键词：码坯机；升降机构；行走机构；滚子链升降AbstractNow, setting machine is mainly composed of a cutting machine, cutting machine, cutter, chuck mechanism, running mechanism, lifting mechanism, a rotating mechanism and electrical system. The lifting mechanism is one of the most important parts, now lifting mechanism generally adopt hydraulic lifting and roller chain lifting two methods. Hydraulic lift for hydraulic components of the manufacturing precision is high, the price is more expensive, but can not be a strict transmission ratio, low efficiency. Because the working performance are susceptible to the influence of temperature change, therefore not at very high or very low temperature conditions, so the design of the roller chain lifting. Lifting the roller chain, the motion accuracy, avoid the slip phenomenon, at the same time using four guide posts, increases the stability of equipment. Roller chain sprocket drive by size, a total of four groups, the cloth around, through the cycloidal pinwheel speed reducer through the gear box drives two axis synchronous rise. In the final frame ends with counterweight, through the steel wire rope and the chuck body connected, this can reduce roller chain stress, reduce power. Walking mechanism through another cycloid reducer drive shaft walk walking. This is the design, and through calculation, it proves the feasibility of design scheme.Key words :Setting machine; lifting mechanism; running mechanism; the roller chain lifter目录1 绪论11.1 砖瓦工业的现状11.2 码坯机在国内的发展现状11.3 码坯机的概述22 机构工作原理与方案的确定32.1 机构的工作原理32.2 机构方案的确定33 运动与动力参数的计算43.1 机构传动简图43.2 减速器及电机的选择43.3 传动比分配63.4 各轴的转速计算64 齿轮传动的设计计算64.1 升降机构齿轮设计计算64.2 行走机构齿轮设计计算105 轴系零件的设计计算115.1 升降轴的设计115.1.1 升降轴的结构设计115.1.2 行走轴的结构设计136 轴上键连接的选择及校核146.1 升降轴上键的选择及校核146.2 行走轴上键的选择及校核147 滚动轴承的选择及校核158 齿轮箱及双联轴承座的设计169 链轮与链条的设计1610 车架的设计16参考文献18致谢191 绪论1.1 砖瓦工业的现状砖瓦作为房屋建筑最基本、最古老的材料在我国房屋建筑中有着非常重要的历史。众所周知，我国是世界上砖瓦生产第一大国，进入21世纪以来，每年砖瓦产量8100亿块，其中粘土实心砖4800亿块以上，空心砖和多孔砖1700亿块以上，煤矸石、粉煤灰等多种废渣砖1600亿块以上。砖瓦生产的第一大国，必然在砖瓦生产能耗上也是第一大国。当前我国正处在全面建设小康社会的重要时期，城市化步伐不断加快，建筑业和房地产业成为拉动国民经济增长的主要源动力之一。建筑业的持续增长，特别是新农村建设促使广大农村建筑需求的增长，将继续为砖瓦工业的发展提供广阔的市场空间。 在农村住房消费方面，“十一五”规划提出了新农村建设的重大战略任务和目标。毫无疑问，随着新农村建设不断发展，农村房屋建设无论是数量，还是结构、功能、质量，都将出现新的变化，对砖瓦和其他墙体屋面材料需求的拉动力将非常巨大。 因此，完全可以相信，在未来相当长一个时期，随着城乡建筑业的发展，砖瓦工业仍然有着巨大的市场发展空间。1.2 码坯机在国内的发展现状随着我国墙体改革政策，国家对墙材有了一些新的革新要求，国内许多砖材生产厂家，吸收引进了国内外最先进的生产技术，研发生产出国内外一流水平的成套制砖设备，为旧砖厂改造成为先进的自动化砖厂提供了可靠的技术保障。 从上世纪八十年代我国引进国外技术开始，我国制砖行业的技术装备得到了快速的发展，例如热工设备中断面、大断面平顶隧道窑的出现改善了过去轮窑、小窑的操作环境和操作水平；成型设备使产品质量产量都得到了极大的提高，取代了非真空挤出机，在烧结砖厂得到了普遍的推广和应用，而码坯设备自动码坯机也是运行可靠、技术先进的设备，目前在很多新建砖厂中应用，但还没有达到普遍使用。随着我国经济的快速发展，企业对改善劳动环境，提高科技含量的观念也在逐渐增强，而人们生活水平提高后，对自己所从事工作的环境要求也越来越高，逐渐的由体力劳动向非体力劳动或轻体力劳动转变。这就对砖厂的码坯和卸坯工段用人多且劳动繁重提出了一个课题，用自动码坯机替代人工码坯势在必行，是将来发展的必然趋势。1.3 码坯机的概述 码坯机主要由切条机、切坯机、分坯机、夹盘机构、行走机构、升降机构、旋转机构和电气系统等组成。码坯机的工作流程：切条机将坯切条，切坯机把切好的砖坯推到分坯机上后分坯，分坯完成后的砖坯送至码坯机夹盘机构正下方。当夹盘到达预定夹坯位置后，夹盘夹具工作，夹起砖坯，接着由升降机构上升至预定高度，行走机构驱动机体行走至窑车正上方，旋转装置完成转向90，然后升降机构下降至预定放坯高度进行码坯，码坯机码放一层，旋转一层，形成十字交叉，经过上述动作循环，即可完成窑车的全部码坯过程。2 机构工作原理与方案的确定2.1 机构的工作原理升降采用滚子链，使其运动准确，避免打滑现象，同时利用四个导向柱，增加设备的稳定性。滚子链由大小链轮带动，共四组，布于四周，通过摆线针轮减速机通过齿轮箱带动两根轴实现同步上升。最后在车架两端加上配重，通过钢丝绳与夹盘机构连接，这样可以减轻滚子链受力，减小功率。行走机构通过另一摆线针轮减速机带动行走轴实现行走。2.2 机构方案的确定 设计方案见图1 图13 运动与动力参数的计算3.1 机构传动简图 图2 1.行走轮 2.行走轴 3.行走摆线针轮减速机 4.行走从动齿轮 5.行走主动齿轮 6.小链轮轴 7.小链轮 8.大链轮 9.升降轴 10.升降从动齿轮 11.升降摆线针轮减速机 12.升降主动齿轮3.2 减速器及电机的选择 本设计选用B系列摆线针轮减速机，因为摆线针轮减速机具有高速比和高效率。单级传动，就能达到1：87的减速比，效率在90以上，结构紧凑体积小。运转平稳噪声低，使用可靠、经久耐用寿命长，设计合理，维修方便。B系列摆线针轮减速机减速机适用于24小时连续作制，并允许正反向运转。型号的表示方法: 图3B系列摆线针轮减速机选型表见图4 图4 根据本地地质状况和土质资源进行研制，适合于国家标准砖体24011553mm，一次性码坯数量为27X9块,加上夹盘机构框架总重量约1.5t总重约2.4t。配重设计为两个，每个600Kg,因此本设计选用升降摆线针轮减速机：BWDC15-30-35 输出转速43r/min 输出转矩2343N.m 电压380v行走摆线针轮减速机：BWDC5.5-22-23 输出转速65r/min 输出转矩6460N.m 电压380v减速机外形见图5 图53.3 传动比分配 升降齿轮传动比i1=1.74 行走齿轮传动比i2=1 链轮传动比i3=2.163.4 各轴的转速计算 升降轴n1=43x=24.7r/min 行走轴n2=65x1=65r/min 3.5各轴输入扭矩计算 齿轮传动效率查表取1=0.9 齿轮轴T1=T1=2343N.mx0.9=2108.7N.m 行走轴T2=T1=6460N.mx0.9=5814N.m 4 齿轮传动的设计计算4.1 升降机构齿轮设计计算 使用要求：预期使用寿命10年，每年360个工作日,每日24小时。传动尺寸无严格限制，无严重过载。传动比i=1.74。因传动尺寸无严格限制，故小齿轮用45Cr，采用锻件加工，锻打后正火HB170-210，粗加工后调质处理HB210-230，平均取220HB。大齿轮用40Cr，调质处理，硬度241HB286HB，平均取为260HB。主要失效形式是弯曲疲劳折断和磨粒磨损，磨损尚无完善的计算方法，故只进行弯曲疲劳强度计算。计算步骤(参照机械设计课本）如下： 齿面接触疲劳强度计算： （1）初步计算：转矩： 齿宽系数： 表12.13，取接触疲劳极限：由图取，； 初步计算的许用接触应力：； ； 值 由表12.16 取 ； 初步计算的小齿轮直径： 其中， 取；初步齿宽： （2）校核计算：圆周速度v: 精度等级：由表12.6，取为7级精度。齿数z和模数m：初取 取； ； 由表12.3，取 则 使用系数： 由表12.9 取；动载系数： 由图12.9 取；齿间载荷分配系数：由表12.10，先求： 由此得齿向载荷分布系数：由表12.11， 载荷系数： 弹性系数： 由表12.12 节点区域系数： 由图12.16 接触最小安全系数：由 表12.14 总工作时间： 应力循环次数 由表12.15，估计，则指数m=8.78 接触寿命系数 由图12.18 许用接触应力 验算 计算结果表明，接触疲劳强度足够。 （3）确定传动主要尺寸实际分度圆直径d 因模数取标准值时，齿数已重新确定，但并未圆整，故分度圆直径不会 改变，经确定： 小齿轮z1=23 m=10 d1=mz1=230mm 齿宽b1=90mm 大齿轮 z2=40 m=10 d2=mz2=400mm 齿宽b2=90mm中心距 a 齿宽b 齿根弯曲疲劳强度计算：重合度系数齿间载荷分配系数 由表12.10，齿向载荷分布系数 由图12.14 载荷系数K 齿形系数 由图12.21 =2.53 2.23应力修正系数 由图12.22 =1.62 =1.74弯曲疲劳极限 由图12.23c =600MPa =450MPa弯曲最小安全系数 由表12.14 =1.25 应力循环次数 由表12.15，估计， 则指数m=49.91 弯曲寿命系数 由图12.24 =0.95 =0.96尺寸系数 由图12.25 =1.0 许用弯曲应力 验算 传动无严重过载，故不作静强度校核。4.2 行走机构齿轮设计计算 因传动尺寸无严格限制，故两个齿轮均用45Cr，采用锻件加工，锻打后正火HB170-210，粗加工后调质处理HB210-230，平均取220HB。由于传动比为1，所以两齿轮齿数设计为28，模数为10，所以d=280,a=280。齿根弯曲疲劳强度计算：重合度系数齿间载荷分配系数 由表12.10，齿向载荷分布系数 由图12.14 载荷系数K 齿形系数 由图12.21 =2.53 2.23应力修正系数 由图12.22 =1.62 =1.74弯曲疲劳极限 由图12.23c =600MPa =450MPa弯曲最小安全系数 由表12.14 =1.25 应力循环次数 由表12.15，估计， 则指 数m=49.91 弯曲寿命系数 由图12.24 =0.95 =0.96尺寸系数 由图12.25 =1.0 许用弯曲应力 验算 两齿轮合格。5 轴系零件的设计计算5.1 升降轴的设计5.1.1 升降轴的结构设计初步计算升降轴的结构尺寸：升降轴为实心轴轴材料选用45钢，按许用切应力计算： 取; ; 取d=90mm。 升降轴的结构图： 图6 升降轴的校核（参照机械设计步骤）： 简化轴上载荷如图： 图7其中，=1752N，T=129.68Nm， =3458=3249.5N =3458=1182.7N 画轴的弯矩图，扭矩图 图8 由弯矩图、扭矩图可知B点为危险截面。对B点进行校核计算： M=276.64Nm 查表得：=215Mpa，=102.5Mpa，=60Mpa 对于不变的转矩，取=0.27 =278Nm 所以： =43.43Mpa=60Mpa 满足强度要求。5.1.2 行走轴的结构设计初步计算升降轴的结构尺寸：升降轴为实心轴轴材料选用45钢，按许用切应力计算： 取; ; 取d=100mm。 升降轴的结构图： 图9 升降轴的校核（参照机械设计步骤）：同前 经校核满足要求。6 轴上键连接的选择及校核6.1 升降轴上键的选择及校核 因无特殊要求，选用圆头普通平键，键2280， 通常（1.61.8）d 因此，L（1.61.8）85=136153mm，取L=80mm； 校核计算如下： 键的接触长度=L-b=80-22=58mm。键与縠的接触高度h2=142=7mm； 许用挤压应力查表取=150Mpa；所以键连接所能传递的转矩为： T=d=0.0040.040.034150=408Nm=129.68N m。 所以，以上选择的参数满足强度要求。合理。6.2 行走轴上键的选择及校核 因无特殊要求，选用圆头普通平键，键2570， 通常（1.61.8）d 因此，L（1.61.8）95=152171mm，取L=70mm； 校核计算如下： 键的接触长度=L-b=70-25=45mm。键与縠的接触高度h2=142=7mm； 许用挤压应力查表取=150Mpa；所以键连接所能传递的转矩为： T=d=0.0040.040.034150=408Nm=129.68N m。 所以，以上选择的参数满足强度要求。合理。7 滚动轴承的选择及校核 升降轴上轴承的选择及校核 选择的滚动轴承为6315 GB/T 276与6317 GB/T 276两种 轴承631
